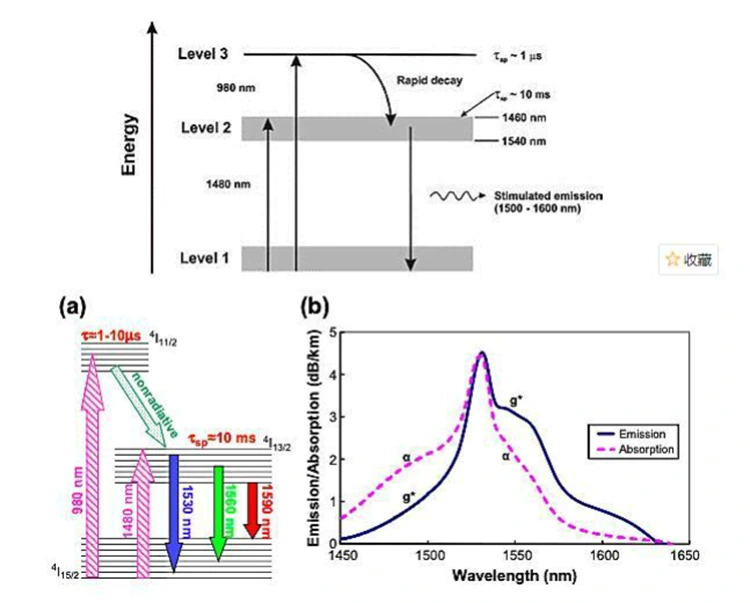

● Az erbiummal adalékolt szálba 980 nm-es vagy 1480 nm-es szivattyúforrásokkal energiát fecskendeznek be, az alapállapotú erbium ionokat (Er³⁺) magasabb energiaszintre gerjesztve; ezek az ionok azután gyorsan ellazulnak metastabil állapotba, ezáltal populációinverziót érnek el.
● Ha egy 1550 nm-es jelzőfény áthalad az erbiummal adalékolt szálon, az stimulált emissziós folyamatot indít el; ez azt okozza, hogy a metastabil erbium ionok (Er³⁺) visszatérnek az alapállapotba, és a jelzőfénnyel azonos koherens fotonokat szabadítanak fel, ezáltal a jelteljesítmény exponenciális erősítését érik el (kisjelű üzemmódban).
● Erbium-ytterbium társadalékolt szálak és többmódusú szivattyúkombinációs technológia alkalmazásával a telített kimeneti teljesítmény jelentősen megnövelhető (több watt teljesítményszintet is elérve), így megfelel az ultra-hosszú tengeralattjáró kábelek, a nagy teljesítményű CATV rendszerek és a nagy sűrűségű átviteli forgatókönyvek követelményeinek.
|

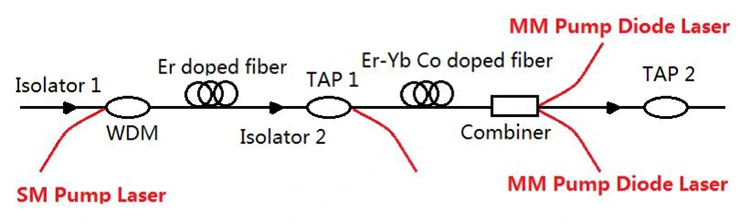

Összetevő |
Leírás |
|
Optikai leválasztó |
Az optikai jeleket egy irányba vezeti, megakadályozza, hogy a visszavert fény önrezgést okozzon, és védi a szivattyú forrását és a jelkapcsolat stabilitását. |
|
WDM csatoló |
Hatékonyan párosítja az egymódusú (SM) 980/1480 nm-es szivattyúfényt és 1550 nm-es jelzőfényt erbiummal adalékolt szálhoz az egyidejű energia- és jelátvitel érdekében. |
|
Er-adalékolt szál |
A mag erősítő közeg, amely az erbium ionok energiaszint-átmenetén keresztül erősíti az optikai jeleket, meghatározva az alapvető erősítést és a zajteljesítményt. |
|
TAP Splitter |
Valós időben érinti meg az optikai jel egy részét az energiaellátás felügyeletéhez anélkül, hogy befolyásolná a fő kapcsolatot, lehetővé téve a rendszer állapotának megjelenítését. |
|
Er-Yb együtt adalékolt rost |
Javítja a szivattyú abszorpciós hatékonyságát és a telített kimeneti teljesítményt, alkalmas nagy teljesítményű és hosszú távú erősítési alkalmazásokhoz. |
|
Kombinátor |
Párosítja a többmódusú (MM) szivattyúlámpát előerősített jelzőfénnyel a nagy teljesítményű szivattyú befecskendezése és a fokozat utáni erősítés fokozása érdekében; széles körben használják a nagy teljesítményű EYDFA-tervekben. |
|
PumpLaserSource |
Gerjesztési energiát biztosít 980 nm / 1480 nm hullámhosszon: • 980 nm-es szivattyú: alacsony zajszint, nagy hatásfok, közepes és rövid távú alkalmazásokhoz • 1480 nm-es szivattyú: nagyobb telítési teljesítmény, alkalmas ultrahosszú távú és tengeralattjáró kábeles alkalmazásokhoz • Több üzemmódú szivattyú: alkalmas nagy teljesítményű erősítési követelményekhez |
980 nm-es TEC-hűtéses lézerdióda
980 nm-es szivattyúdióda lézermodul beépített meghajtó áramkörrel
C-sávos Erbium-adalékolt Fiber Booster erősítő
1457 nm-es Raman szivattyú lézerforrás
1. kérdés: Milyen előnyei vannak a 980 nm-es, illetve az 1480 nm-es szivattyúzásnak?
A1: A 980 nm-es szivattyúzás előnyei: magas szivattyúkonverziós hatékonyság és alacsonyabb zajszint. Ez a fő választás az alacsony és közepes teljesítményű EDFA-k számára, széles körben használják a nagyvárosi hálózatokban, hozzáférési hálózatokban és egyes adatközpontok összekapcsolási forgatókönyveiben.
Az 1480 nm-es szivattyúzás előnyei: nagyobb szivattyúkvantum-hatékonyság és nagyobb egykészülékes kimeneti teljesítmény, amelyek jelentősen javítják a telített kimeneti teljesítményt. Ez a központi szivattyúzási megoldás a nagy teljesítményű EDFA-khoz, különösen alkalmas ultra-hosszú távú gerinchálózatokhoz, tenger alatti optikai kábelekhez és nagy kapacitású, nagy távolságú átviteli forgatókönyvekhez.
2. kérdés: Mi a különbség az egymódusú és a többmódusú EDFA között?
2. válasz: Az iparágban minden általános EDFA egymódusú EDFA; nincsenek kereskedelmileg életképes többmódú EDFA-termékek. Az egymódusú EDFA-kat kifejezetten az egymódusú optikai rendszerekhez tervezték, és megfelelnek az egymódusú szálak alacsony veszteségű jellemzőinek. Főleg nagy távolságú optikai átvitelre használják, és alapvető összetevőként szolgálnak a távközlésben és a távolsági adatközponti átvitelben. A többmódusú szál csak kis távolságú, 100 méter körüli átvitelre alkalmas, nagy átviteli veszteséggel és többutas diszperzióval. A kis távolságú forgatókönyvek erősítésének kompenzálásához a kis félvezető optikai erősítőket (SOA) részesítik előnyben az EDFA-k helyett.
3. kérdés: Befolyásolja-e a hullámhossz-tartomány az EDFA teljesítményét?
3. válasz: Igen, a hullámhossz befolyásolja az EDFA teljesítményét. Az EDFA-k főként a C- és L-sávban működnek, körülbelül 1550 nm-en. A tervezett tartományon belül lapos erősítést és alacsony zajszintet biztosítanak; a tartományon túl csökken az erősítés és nő a zaj. Az EDFA teljesítményének biztosítása érdekében győződjön meg arról, hogy az erősítő hullámhossz-tartománya megfelel a rendszerkövetelményeknek.
-
