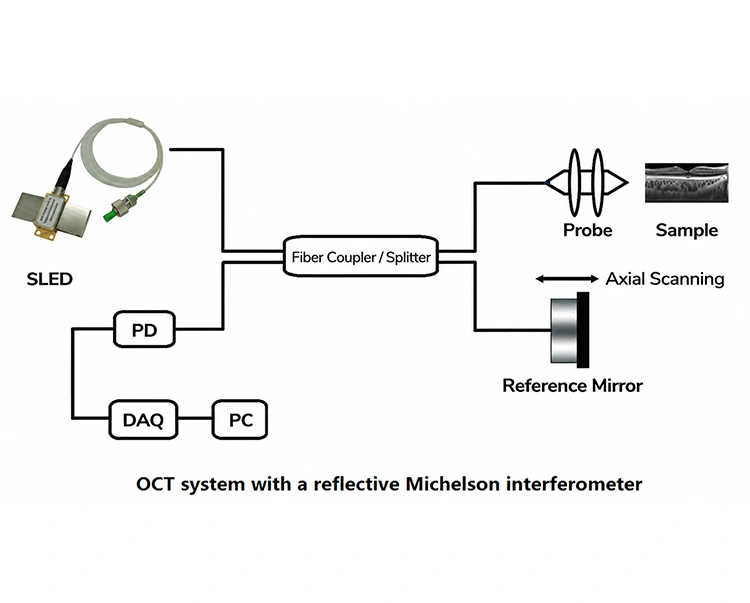

(1) A szélessávú, alacsony koherenciájú forrás (például a SLED) által kibocsátott fényt egy sugárosztó (vagy szálcsatoló) két sugárnyalábra osztja, amelyek a referenciakarba, illetve a mintakarba lépnek be.
(2) A referenciakarban lévő fényt egy tükör tükrözi vissza.
(3) Miután a mintakar fénye megvilágítja a vizsgált szövetet vagy anyagot, különböző mélységekből visszaszórt fény tér vissza.
(4) A két sugár újraegyesül a sugárosztónál; interferenciajel csak akkor keletkezik, ha a két kar közötti optikai útkülönbség a fényforrás koherenciahosszán belülre esik. Ez a rövid koherenciahossz biztosítja a rendszer nagy axiális felbontását.
(5) A referenciatükör helyzetének letapogatásával vagy az interferenciajelek gyűjtésére használt frekvencia-söpréssel a rendszer rétegről rétegre képes rekonstruálni a minta kétdimenziós vagy háromdimenziós tomográfiai képét.
|
Összetevő |
Funkció leírása |
|

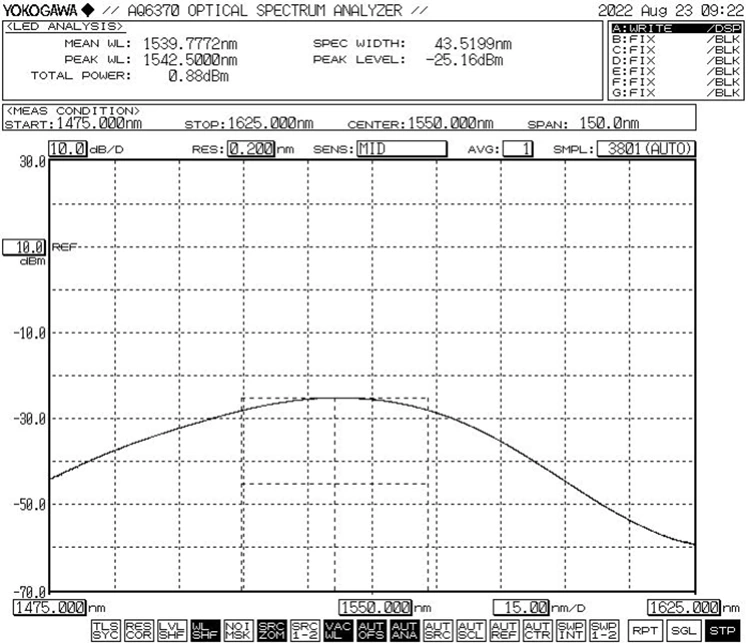

SLED Fényforrás |
Szélessávú, alacsony koherenciájú fényt biztosít, amely az OCT rendszer központi fényforrásaként szolgál a nagy axiális felbontás eléréséhez; jellemzően a közeli infravörös 800-1550 nm-es sávban működik. |
|
Fiber Coupler / Splitter |
Felosztja a fényforrást egy mintakarra és egy referenciakarra, és egyesíti a mindkét karból származó visszhangjeleket a detektorba. |
|
Szonda |
A fénysugarat a minta felületére vagy belsejére fókuszálja, és összegyűjti a különböző mélységekből származó, visszavert / visszaszórt optikai jeleket. |
|
Referencia tükör |
Stabil referencia optikai utat biztosít. A precíz tengelyirányú pásztázás révén megváltoztatja a referenciakar optikai úthosszát, megvalósítja az interferenciajel-egyeztetést a különböző mélységű minta visszavert fénnyel, és befejezi a mélységfelbontású letapogatást. |
|
PD |
Érzékeli a zavaró optikai jeleket a mintakarból és a referenciakarból. |
|
Adatgyűjtő rendszer (DAQ) |
A fotoelektromos jeleket digitális jelekké alakítja a számítógép által való valós idejű feldolgozás és tárolás érdekében. |
|
PC |
A kapott interferenciajeleket olyan algoritmusok segítségével dolgozza fel, mint a Fast Fourier Transform (FFT), és rekonstruálja a minta nagy felbontású 2D vagy 3D tomográfiai képeit. |

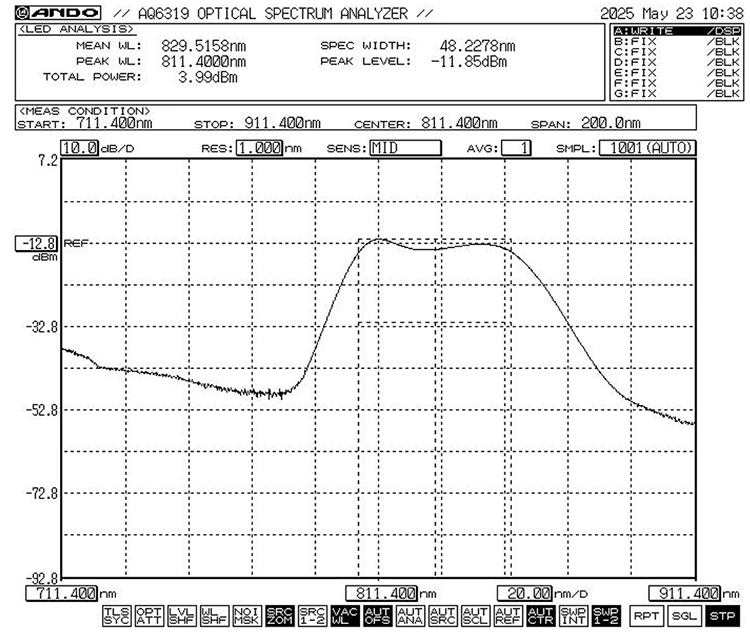

840nm 20mW SLED szélessávú fényforrás
1060 nm 1064 nm SLD fényforrás
1. kérdés: Milyen hullámhosszú (nm-ben) SLD szélessávú fényforrást használnak általában az OCT-ben?
A1: Orvosbiológiai képalkotás → 800–1060 nm;
Ipari ellenőrzési/száloptikai alkalmazások → 1300–1550 nm.
2. kérdés: A SLED szélessávú fényforráshoz leválasztó kell?
A2: Ipari alkalmazásoknál a visszavert optikai teljesítmény nagyságát függetlenül kell értékelni; indokolt esetben több szigetelőre is szükség lehet.
3. kérdés: Az Ön által biztosított SLD fényforrások rendelkeznek beépített meghajtó áramkörrel?
3. válasz: Igen, olyan moduláris megoldásokat kínálunk, amelyek integrálják a lézerchipet, a meghajtó áramkört és (opcionálisan) a szálcsatolót. Ez lehetővé teszi a közvetlen használatot vagy további rendszerintegrációt anélkül, hogy az ügyfélnek külső meghajtót kellene csatlakoztatnia.
-
