1060 nm 1064 nm SLD fényforrás

Tartalomjegyzék

1. Az 1060 nm-es 1064 nm-es SLD fényforrás bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Standard tartozékok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Árajánlat- és fizetési feltételek

10. Átfutási idő

11. Üzemeltetési megjegyzések és karbantartás

12. Minőségbiztosítás és vevőszolgálat

Termék bemutatása

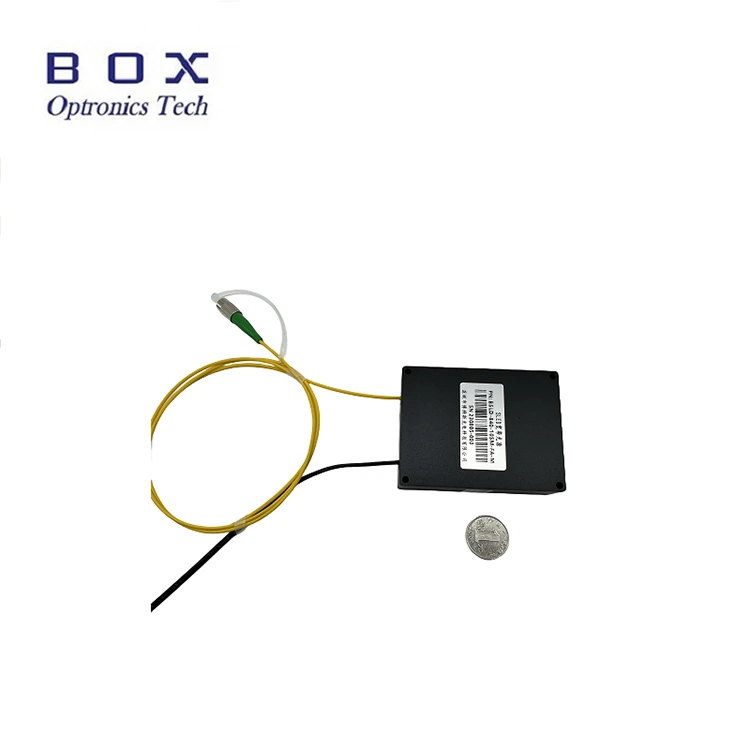

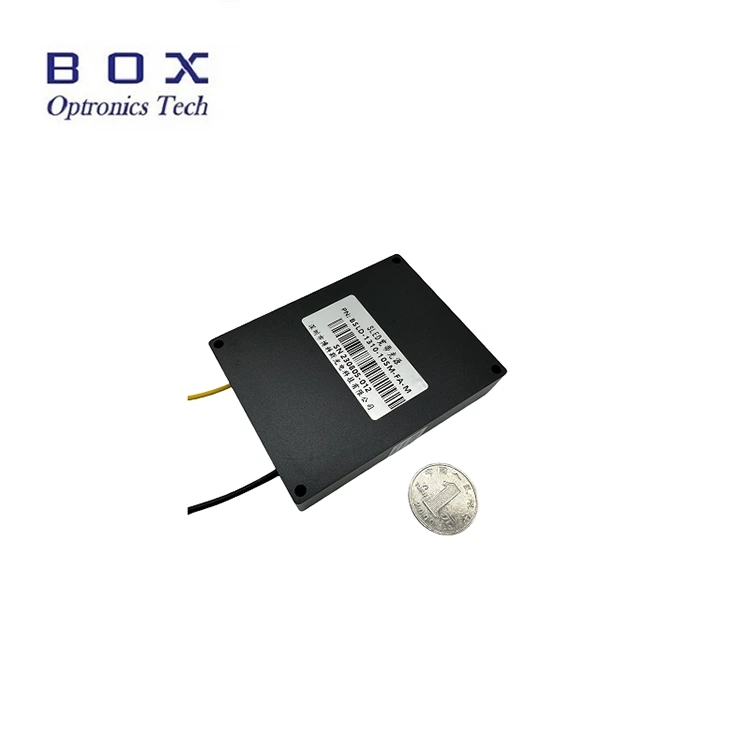

Ez egy 1060 nm-es 1064 nm-es SLD fényforrás, amely szuperlumineszcens dióda technológiát alkalmaz, 5 mW és 15 mW opcionális kimeneti teljesítménnyel, -3 dB sávszélességgel 15 nm felett, lapos spektrummal, alacsony hullámossággal és kiváló hosszú távú stabilitással. Támogatja az asztali és moduláris konfigurációkat RS485 kommunikációs interfésszel és felügyeleti szoftverrel a rendszerintegrációhoz. Alkalmas szálérzékelésre és orvosi képalkotásra. Kérjük, használja névleges feszültséggel, szabályozza a hőmérsékletet és a páratartalmat, biztosítsa a jó hőelvezetést, elkerülje a kimeneti túlterhelést és a szennyeződést.

Termékleírások

Termékjellemzők

● Alacsony spektrális hullámosság;

● Lapos spektrum;

● DB9 Female (RS485) kommunikáció az egyszerű integráció érdekében.

Termék alkalmazások

● Optikai szál érzékelés;

● Orvosi képalkotás;

● Fiber-Optic Giroszkóp (FOG).

Termék részletek

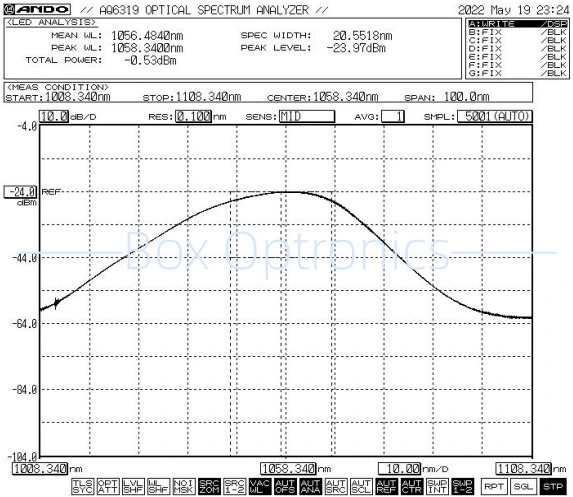

● Tipikus spektrum: -3 dB sávszélesség min.15nm / tip.20nm

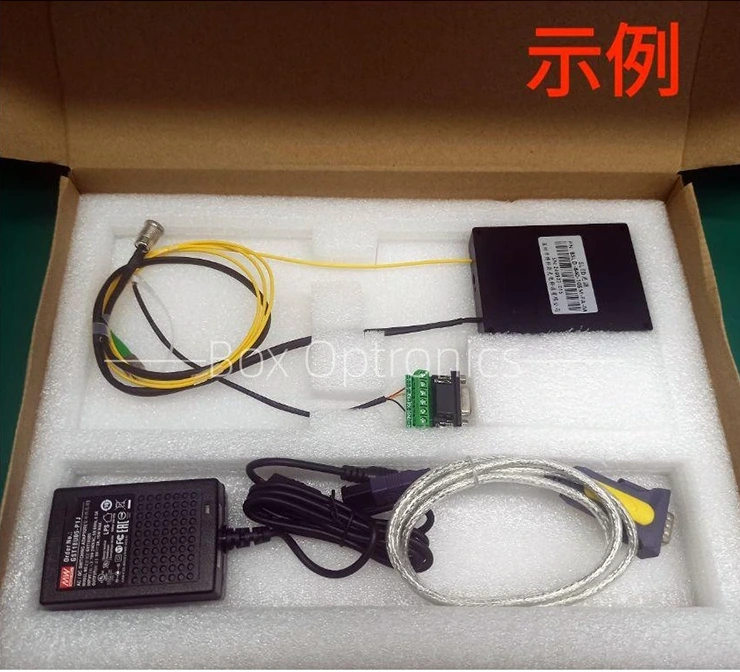

● Standard tartozékok

Működési lépések

1. lépés.Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék teljes-e, beleértve a SLED fényforrás modult, az USB adatkábelt, a zöld portkábelt, a hálózati adaptert, a tesztjelentést stb.

2. lépés.Tápellátás: Egyenáramú kapcsolóüzemű tápegységhez vagy a tápellátási követelményeknek megfelelő szabályozott tápegységhez csatlakozik. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (A hálózati adaptert a helyi feszültség szabványoknak megfelelően szállítjuk.)

3. lépés.Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4.Csatlakozás a gazdaszámítógéphez: Használja a zöld portkábelt és az USB-RS485 DB9 adatkábelt az 1060 nm-es 1064 nm-es SLD fényforrás és a számítógép csatlakoztatásához; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot az USB-RS485 soros port adatkábel azonosításához, ellenkező esetben a gazdaszámítógép szoftvere és a fényforrás modul nem csatlakoztatható és nem kommunikálhat megfelelően. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

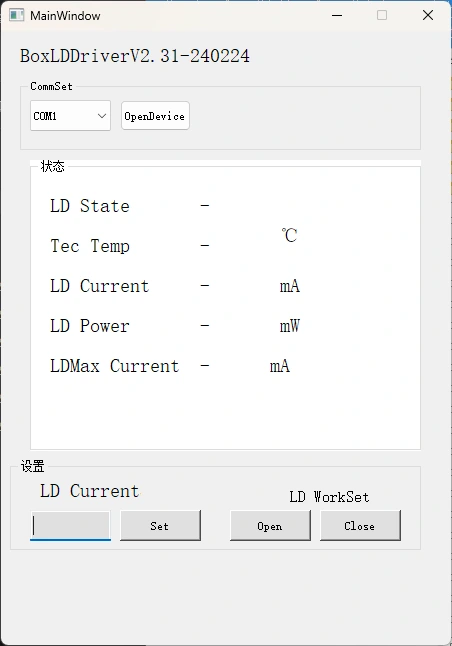

5. lépés.Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít az 1060 nm-es 1064 nm-es SLD fényforrás LD áramának és LD hőmérsékletének vezérléséhez. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

6. lépés.Használat után kattintson a bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelési információk

pl.: BSLD-1060-5SM-FA-M

(Rendelési információ: 1060 nm 1064 nm SLD fényforrás, 5mW kimeneti teljesítmény, SM Hi1060 szállal, FC/APC csatlakozóval, modulcsomaggal).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és tesztlap

Adatlap

Tesztlap

Árajánlat és fizetési feltételek

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabban kiszállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Üzemeltetési megjegyzések és karbantartás

● Nem ajánlott gyakran behelyezni vagy eltávolítani a száloptikai csatlakozókat mind a bemeneti, mind a kimeneti végén, hogy elkerüljük a porszennyeződést – ami megnövekedett behelyezési veszteséghez vezethet – vagy a szálas csatlakozó végfelületeinek megégését.

● Tisztítsa meg a szálcsatlakozókat egy szöszmentes törlőkendővel, és ellenőrizze a szálvégfelület-érzékelővel a csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését. Az optikai csatlakozókat porvédő sapkákkal kell lefedni.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, ajánlott fúziós splicer használata.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; száraz helyen tároljuk.

Minőségbiztosítás és vevőszolgálat

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következő esetekben a garanciális időszakon belül:

(1) Természeti tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
