1550 nm-es SLD szélessávú fényforrás mikromodul

Tartalomjegyzék

1. Az 1550 nm-es SLD szélessávú fényforrás mikromodul bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termékadatok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Árajánlat- és fizetési feltételek

10. Átfutási idő

11. Üzemeltetési megjegyzések és karbantartás

12. Minőségbiztosítás és vevőszolgálat

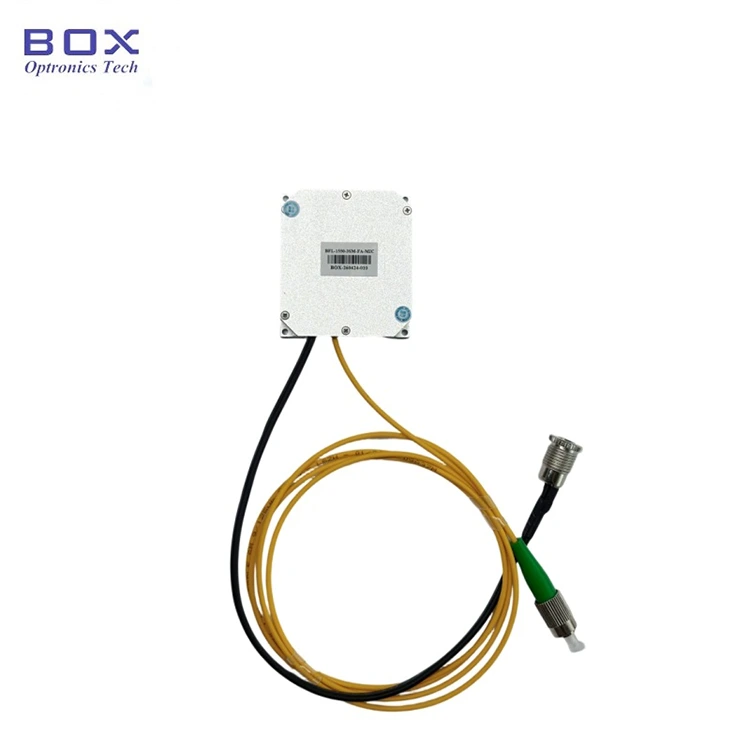

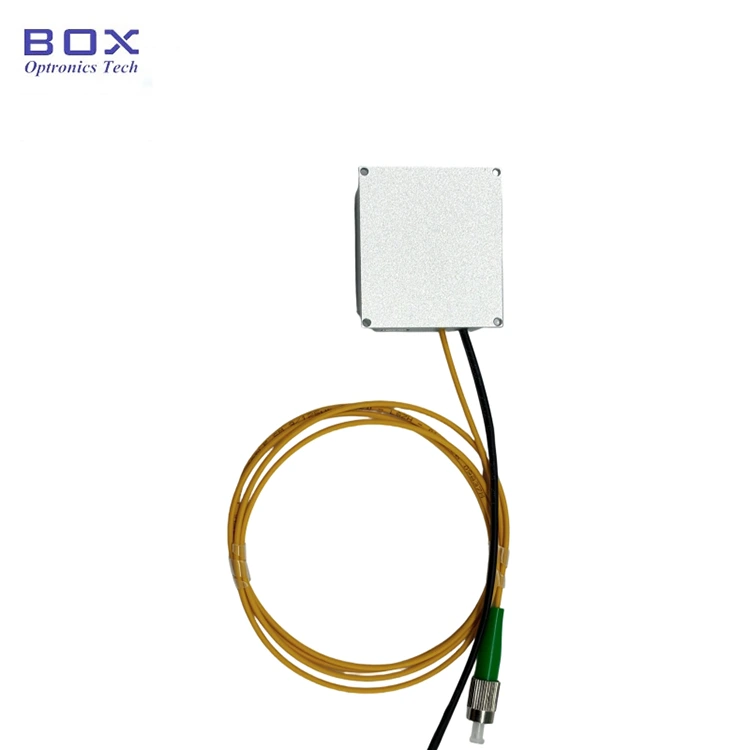

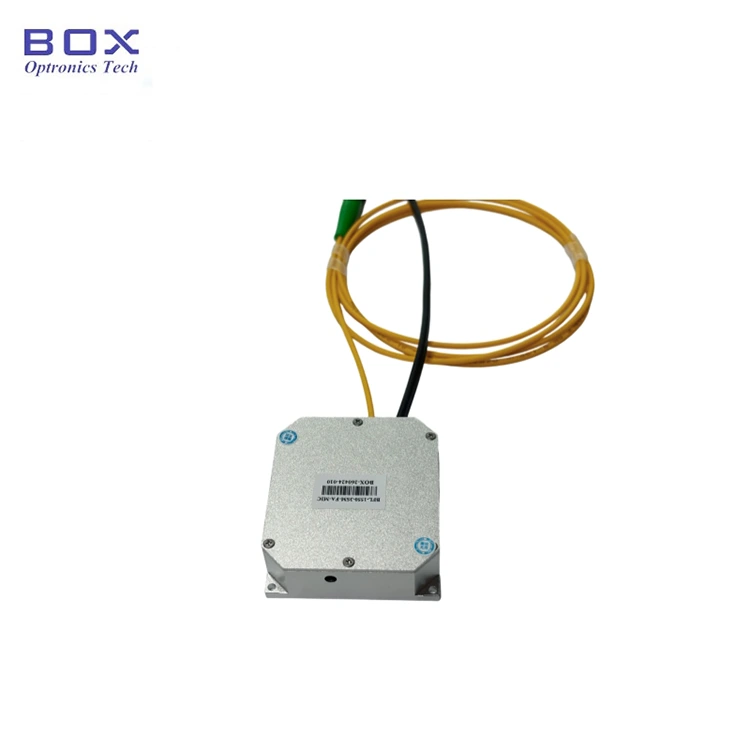

A termék bemutatása – 1550 nm-es SLD szélessávú fényforrás mikromodul

Ez egy 1550 nm-es SLD szélessávú fényforrás mikromodul, amely szuperlumineszcens dióda technológiát alkalmaz, 3 mW és 10 mW opcionális kimeneti teljesítménnyel, -3 dB sávszélességgel 30 nm felett, lapos spektrummal, alacsony hullámossággal és kiváló hosszú távú stabilitással. SM szál és PM szál elérhető. Támogatja az RS485 kommunikációs interfészt és felügyeleti szoftvert a rendszerintegrációhoz. A kompakt méret mindössze 46,6 x 51,6 x 15 mm.

Termékleírások - 1550 nm-es SLD szélessávú fényforrás mikromodul

Termékjellemzők - 1550 nm-es SLD szélessávú fényforrás mikromodul

● Kis méret; l

● Széles spektrum;

● Alacsony spektrális hullámosság;

● DB9 Female (RS485) kommunikáció az egyszerű integráció érdekében.

Termékalkalmazások – 1550 nm-es SLD szélessávú fényforrás mikromodul

● Optikai koherencia tomográfia (OCT);

● Orvosi képalkotás;

● Száloptikai giroszkóp (FOG).

Termék részletek - 1550 nm SLD szélessávú fényforrás mikromodul

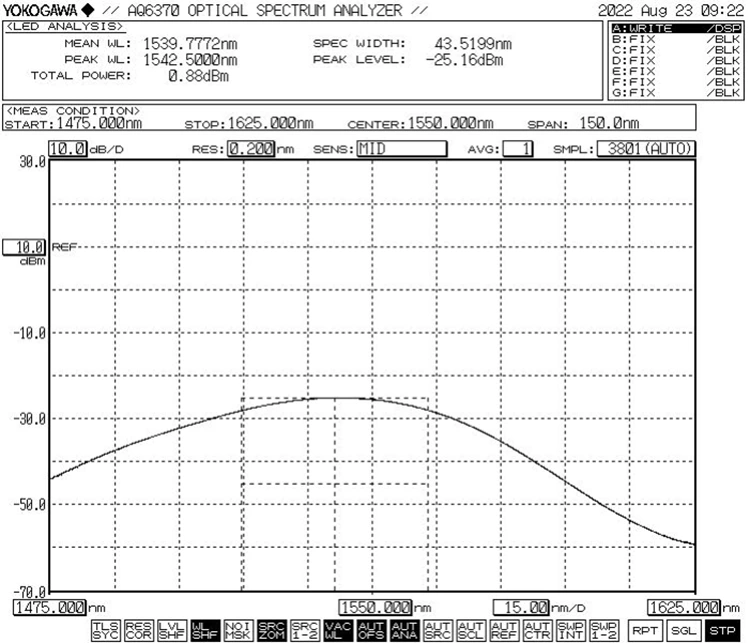

● Tipikus spektrum: -3dB Sávszélesség Min.30nm

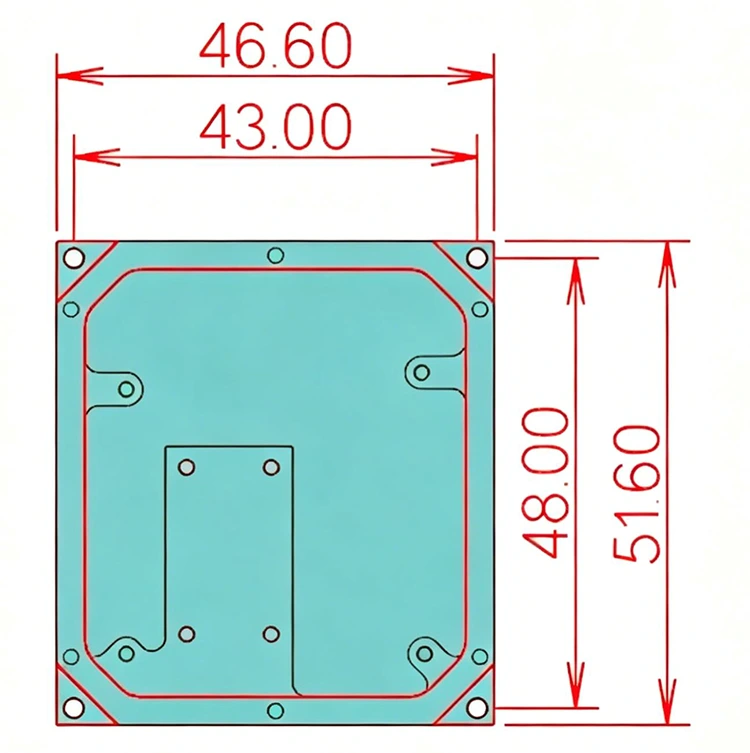

● Méret (mm): 46,6 (Sz) × 51,6 (Mé) × 15 (Ma)

Működési lépések – 1550 nm-es SLD szélessávú fényforrás mikromodul

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék komplett-e.

2. lépés. Tápellátás: Egyenáramú kapcsolóüzemű tápegységhez vagy a tápellátási követelményeknek megfelelő szabályozott tápegységhez csatlakozik. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (A hálózati adaptert a helyi feszültségszabványoknak megfelelően szállítjuk.)

3. lépés. Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4. Csatlakozás a gazdaszámítógéphez: Használja a zöld portkábelt és az USB-RS485 DB9 adatkábelt az 1550 nm-es SLD szélessávú fényforrás mikromodul és a számítógép csatlakoztatásához; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot az USB-RS485 soros port adatkábel azonosításához, ellenkező esetben a gazdaszámítógép szoftvere és a fényforrás modul nem csatlakoztatható és nem kommunikálhat megfelelően. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

5. lépés. Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít az 1550 nm-es SLD szélessávú fényforrás mikromodul LD áramának és LD hőmérsékletének vezérléséhez. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

6. lépés. Használat után kattintson a bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelési információ - 1550nm SLD szélessávú fényforrás mikromodul

pl.: BSLD-1550-10SM-FA-MIC

(Rendelési információ: 1550 nm-es SLD szélessávú fényforrás mikromodul, 10 mW kimeneti teljesítmény, SMF-28e szállal, FC/APC csatlakozóval).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és tesztlap - 1550 nm SLD szélessávú fényforrás mikromodul

Adatlap

Árajánlat és fizetési feltételek - 1550nm SLD szélessávú fényforrás mikromodul

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - 1550 nm SLD szélessávú fényforrás mikromodul

Gyártási idő: 10-15 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)

Nemzetközi logisztika: 3-5 munkanap.

Használati megjegyzések és karbantartás – 1550 nm SLD szélessávú fényforrás mikromodul

● Tisztítsa meg a szálcsatlakozókat egy szöszmentes törlőkendővel, és ellenőrizze a szálvégfelület-érzékelővel a csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését. Az optikai csatlakozókat porvédő sapkákkal kell lefedni.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, ajánlott fúziós splicer használata.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; száraz helyen tároljuk.

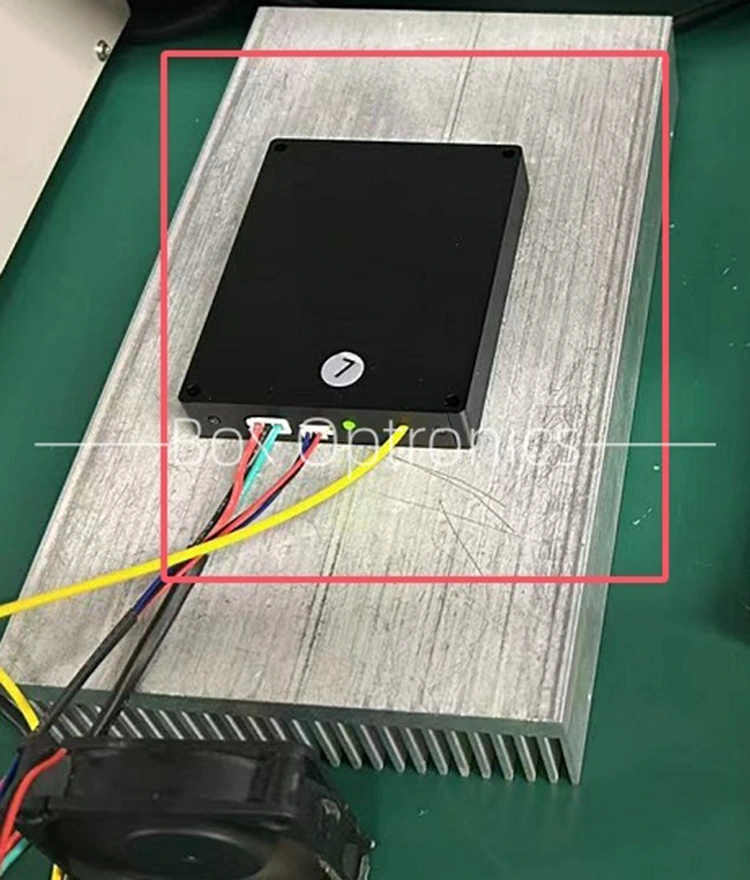

● Hosszú távú használat esetén helyezze hűtőbordára.

Minőségbiztosítás és vevőszolgálat - 1550 nm-es SLD szélessávú fényforrás mikromodul

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
