840nm 10mW 40nm SLD szélessávú fényforrás

Tartalomjegyzék

1. A 840 nm-es 10 mW-os 40 nm-es SLD szélessávú fényforrás bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termékadatok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Árajánlat- és fizetési feltételek

10. Átfutási idő

11. Üzemeltetési megjegyzések és karbantartás

12. Minőségbiztosítás és vevőszolgálat

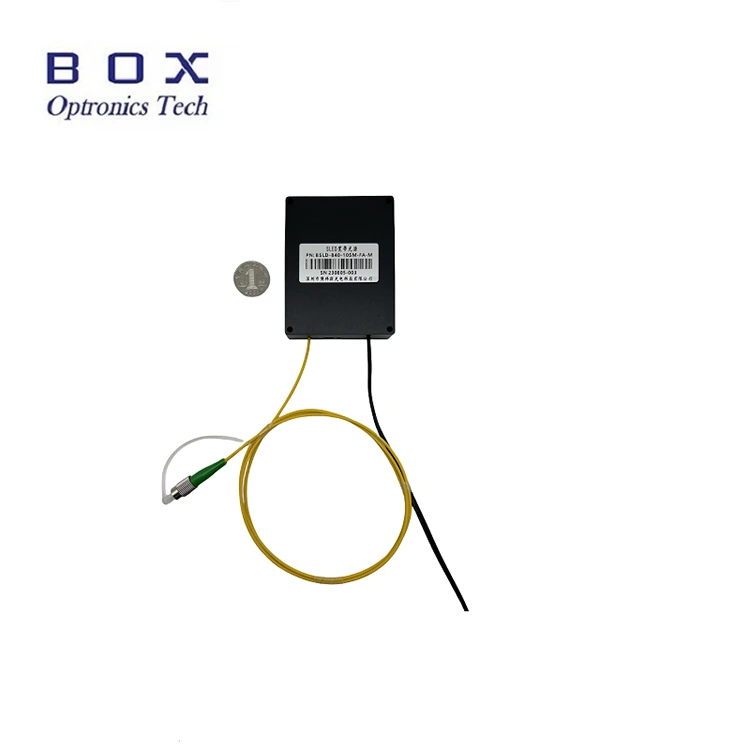

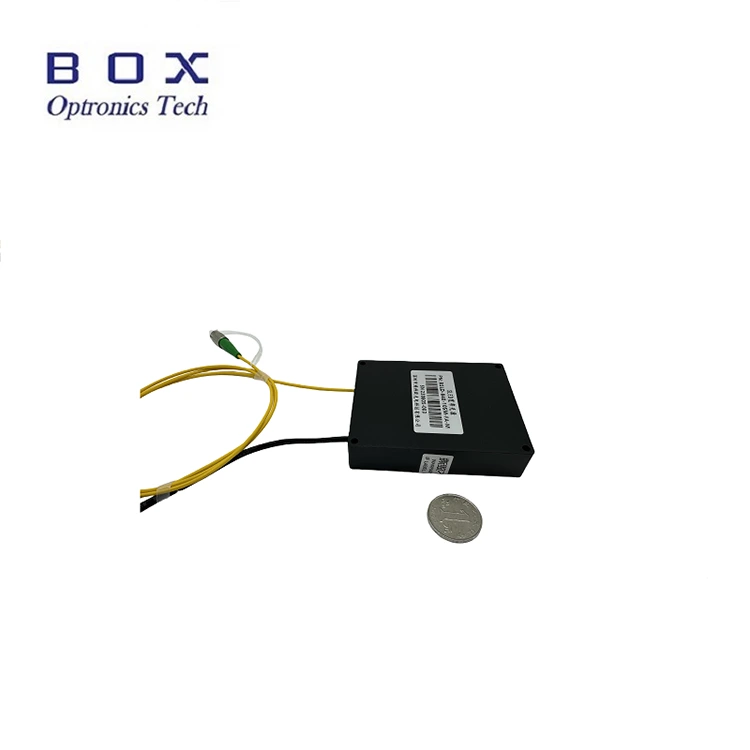

Termék bemutatása - 840nm 10mW 40nm SLD szélessávú fényforrás

Ez egy 840 nm-es, 10 mW-os, 40 nm-es SLD szélessávú fényforrás, amely szuperlumineszcens dióda technológiát alkalmaz, 10 mW-nál nagyobb kimeneti teljesítménnyel, 40 nm feletti -3 dB sávszélességgel, lapos spektrummal, alacsony hullámossággal és kiváló hosszú távú stabilitással.

Támogatja az érintőképernyős asztali és moduláris konfigurációkat RS-485 kommunikációs interfésszel és felügyeleti szoftverrel a rendszerintegrációhoz. Alkalmas szálérzékelésre és orvosi képalkotásra. Kérjük, mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését.

Termékleírások - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Termékjellemzők - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Alacsony spektrális hullámosság; l

Lapos spektrum;

DB9 Female (RS485) kommunikáció az egyszerű integráció érdekében;

Testreszabott kimeneti teljesítmény és száltípus.

Termékalkalmazások - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Optikai szál érzékelés;

Orvosi képalkotás;

Optikai koherencia tomográfia (OCT).

Termék részletek - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

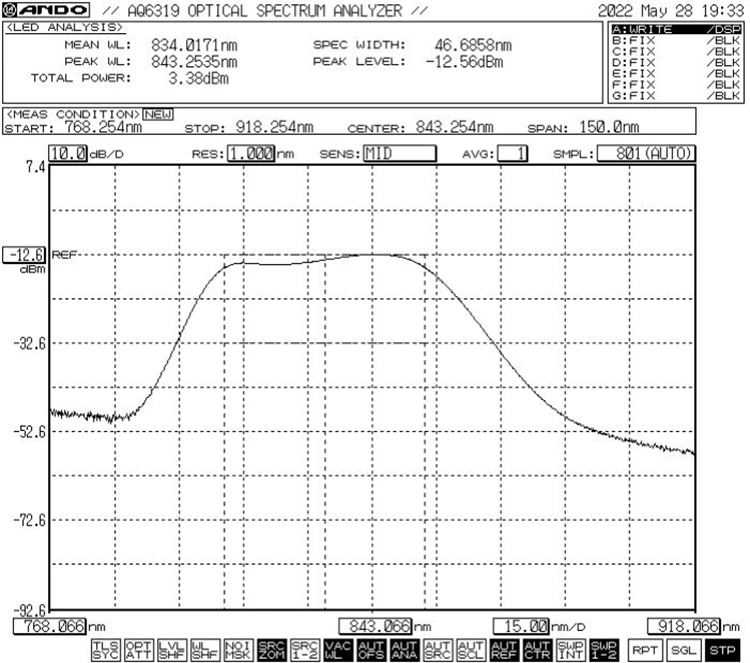

Tipikus spektrum: -3dB Sávszélesség Min.40nm /Tip.45nm

Méret (mm)

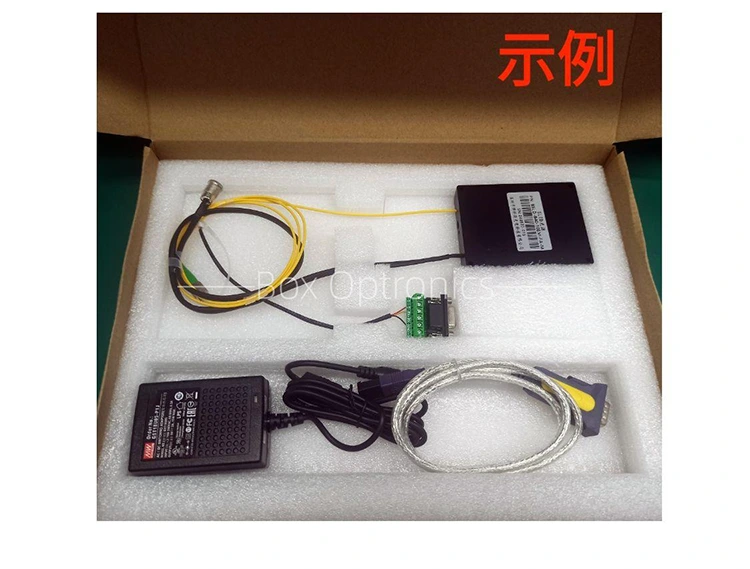

Standard tartozékok

Működési lépések - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék teljes-e, beleértve a SLED fényforrás modult, az USB adatkábelt, a zöld portkábelt, a hálózati adaptert, a tesztjelentést stb.

2. lépés. Tápellátás: Egyenáramú kapcsolóüzemű tápegységhez vagy a tápellátási követelményeknek megfelelő szabályozott tápegységhez csatlakozik. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (A hálózati adaptert a helyi feszültségszabványoknak megfelelően szállítjuk.)

3. lépés. Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4. Csatlakozás a gazdaszámítógéphez: Használja a zöld portkábelt és az USB-RS485 DB9 adatkábelt a 840 nm-es 10 mW-os 40 nm-es SLD szélessávú fényforrás és a számítógép csatlakoztatásához; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot az USB-RS485 soros port adatkábel azonosításához, ellenkező esetben a gazdaszámítógép szoftvere és a fényforrás modul nem csatlakoztatható és nem kommunikálhat megfelelően. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

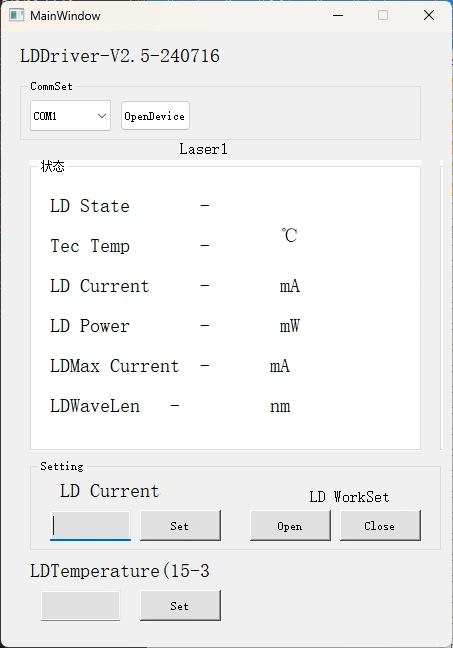

5. lépés. Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít a 840 nm-es 10 mW-os 40 nm-es SLD szélessávú fényforrás LD áramának és LD hőmérsékletének vezérléséhez. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

6. lépés. Használat után kattintson a bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelési információ - 840nm 10mW 40nm SLD szélessávú fényforrás

pl.: BSLD-840-104SM-FA-M

(Rendelési információ: 840 nm 10 mW 40 nm SLD szélessávú fényforrás, SM Hi780 szállal, FC/APC csatlakozóval, modulcsomaggal, 5 VDC tápegységgel).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és tesztlap - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Adatlap

Tesztlap

Árajánlat és fizetési feltételek - 840nm 10mW 40nm SLD szélessávú fényforrás

Árajánlat feltételei

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3)Egyéb

Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Gyártási idő: 10 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)

Nemzetközi logisztika: 3-5 munkanap.

Használati megjegyzések és karbantartás - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Nem javasolt a száloptikai csatlakozók gyakori behelyezése vagy eltávolítása a kimeneti végeken, hogy elkerüljük a porszennyeződést – ami megnövekedett behelyezési veszteséghez vezethet – vagy a szálas csatlakozó végfelületeinek megégését.

Tisztítsa meg a szálcsatlakozókat egy szöszmentes törlőkendővel, és ellenőrizze a szálvégfelület-érzékelővel a csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését. Az optikai csatlakozókat porvédő sapkákkal kell lefedni.

Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, ajánlatos fúziós toldó használata.

Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; száraz helyen tároljuk.

Minőségbiztosítás és vevőszolgálat - 840 nm 10 mW 40 nm SLD szélessávú fényforrás

Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
