1064 nm-es multimódusú szálas nagy teljesítményű szivattyúforrás

Tartalomjegyzék

1. Bevezetés a 1064 nm-es multimódusú szálas nagy teljesítményű szivattyúforrás

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Standard tartozékok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

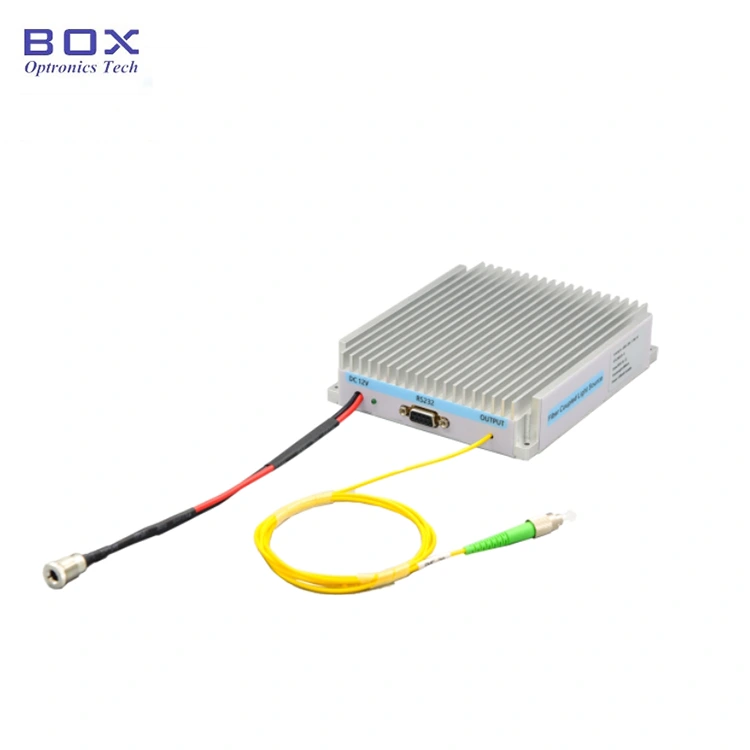

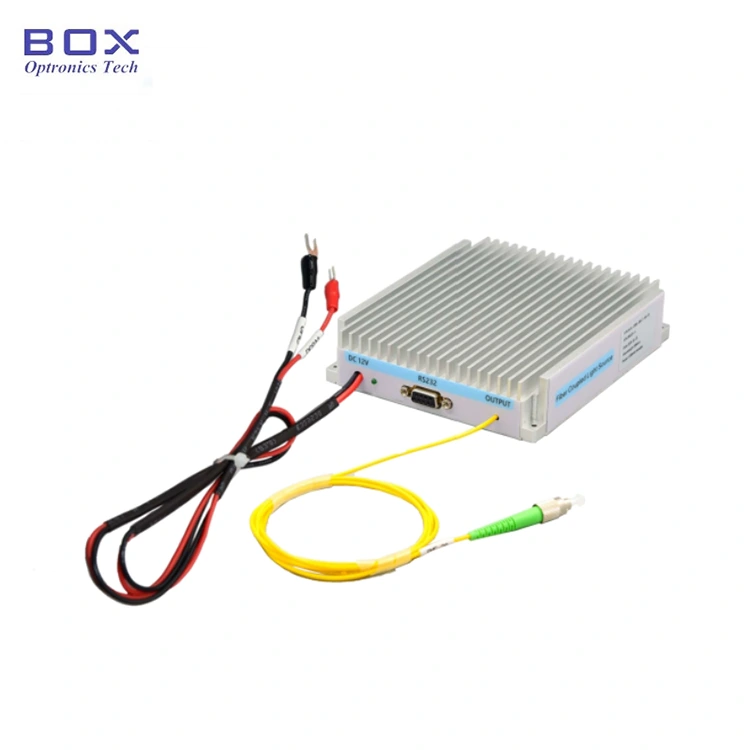

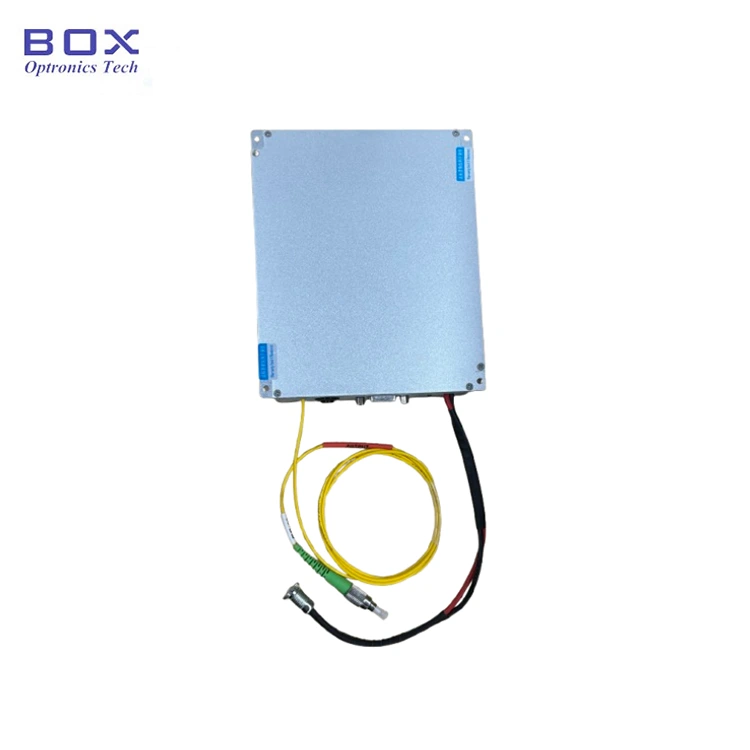

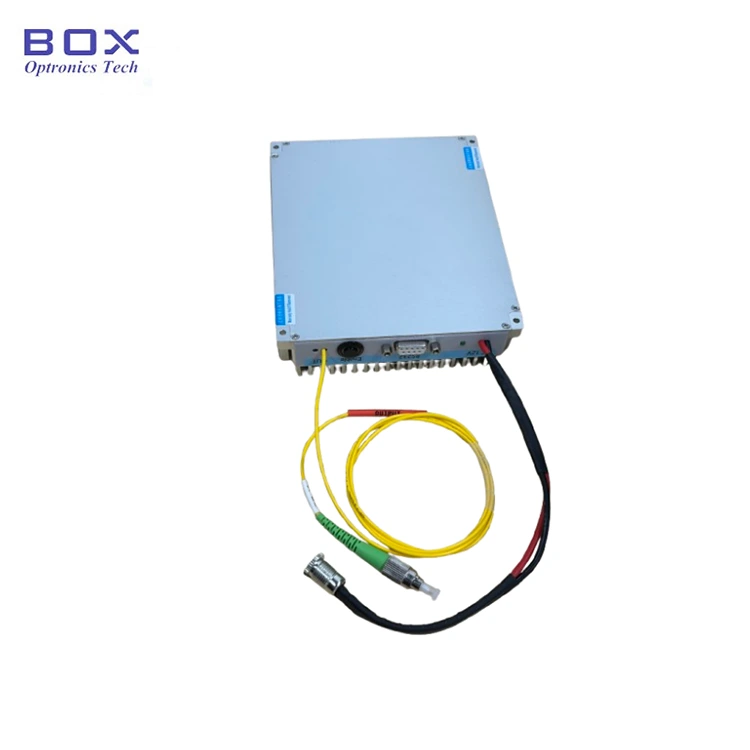

Az 1064 nm-es nagy teljesítményű lézerforrás a nagy teljesítményű félvezető lézerchip, 105/125um szálcsatolt kimenettel, és egy állandó áramú meghajtó áramkör, amelyet úgy terveztek, hogy biztosítsa a biztonságos és stabilitást a lézer működése. alkalmas szálas lézeres szivattyúzáshoz, biomedicina és így tovább. Hosszú távú használat során figyelni kell a a lézerforrás hőelvezetése.

Termék Műszaki adatok

Termékjellemzők

● Magas stabilitás;

● Magas kimeneti teljesítmény;

● Modul csomag a kommunikáció figyelése az egyszerű integráció érdekében;

● Biztosítson FC/UPC vagy SMA905 csatlakozót.

Termék alkalmazások

● Szállézeres szivattyúzás;

● Biomedicina;

● Anyag lézeres feldolgozás.

Termék Részletek

● Standard tartozékok

Működés Lépések

1. lépés Kicsomagolás: Összeszerelés előtt ellenőrizze hogy minden tartozék komplett-e, beleértve a szivattyú forrásmodult, az USB-adatokat kábel, hálózati adapter, tesztjelentés stb.

2. lépés Tápegység: DC-hez csatlakoztatva kapcsolóüzemű tápegység vagy a teljesítményüknek megfelelő szabályozott tápegység ellátási követelmények. Csak az eredeti, megfelelő hálózati adaptert használja (DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (Tápegység mellékelve a helyi feszültségszabványoknak megfelelően.)

3. lépés Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyezés és kár.

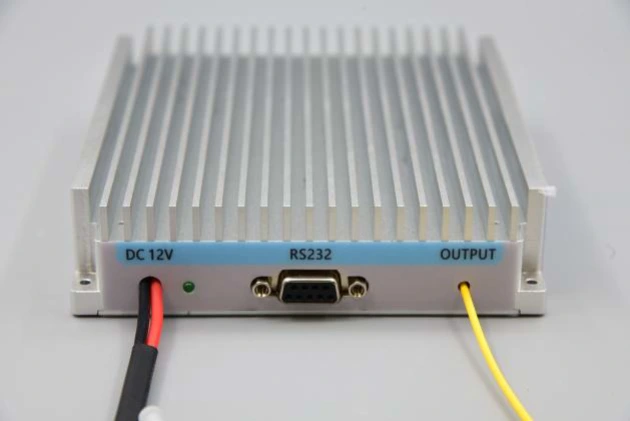

Setp4.Csatlakozás a gazdagéphez: Használja USB-RS232 DB9 adatkábel az 1064 nm-es multimódusú szálas nagy teljesítményű csatlakoztatásához Szivattyúforrás és a számítógép; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramja az USB-RS232 soros port adatkábel azonosításához, ellenkező esetben a gazdaszámítógép-szoftver és a fényforrásmodul nem működnek megfelelően összekötve és kommunikálva. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

5. lépés: Vezérlőszoftver: A Box Optronics biztosítja a soros parancsot vagy a PC-szoftvert szabályozza az 1064 nm-es multimódusú szál LD áramát és LD hőmérsékletét Nagy teljesítményű szivattyúforrás. Válassza ki a megfelelő portot, állítsa be az áramerősséget és hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében emelje fel a meghajtót kezdeti működéskor lassan áramlik. Ne kapcsoljon azonnal teljes áramot.)

6. lépés: Használat után kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelés információkat

pl.: BFL-1064-20M1 -FU-M

(Rendelési információ: 1064 nm-es multimódusú szálas nagy teljesítményű szivattyúforrás, 20 W kimeneti teljesítmény, 105/125um 0,22NA szállal, FC/UPC csatlakozóval, modulcsomaggal).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 15 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

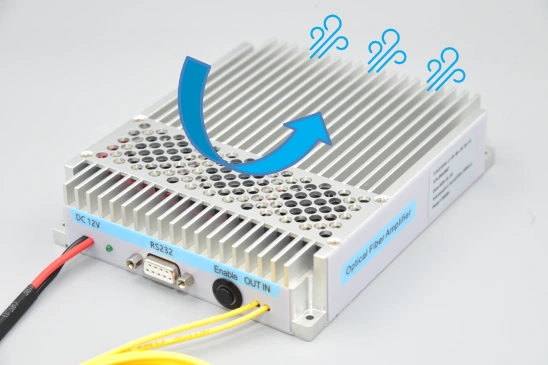

● Hosszú távú használat során ügyeljen a hőre a lézerforrás disszipációja. A lézerforrást a hőre kell rögzíteni mosogató és ventilátor hűti.

● Mielőtt szálas csatlakozóval rendelkező lézerforrást használna, feltétlenül szükséges annak biztosítása érdekében, hogy az optikai csatlakozó végfelülete tiszta legyen, elkerülendő az optikai csatlakozó kiégése, amelyre nem terjed ki az ingyenes garancia.

● Győződjön meg arról, hogy a környéken mindenki megfelelő lézervédőt visel szemüveg a lézer által keltett sugárzás ellen. Feltételezik hogy a kezelő ismerje a lézeres működéssel járó veszélyeket és lézeres biztonsági gyakorlatok.

● Amikor az eszköz használatban van, a készülék sok watt optikai energiát bocsát ki sugárzás. Ez egyrészt veszélyt jelent a szemre, másrészt potenciális hőforrást jelent éghető anyagok meggyújtására.

● Szereljen fel megfelelő sugársugarat, hogy felfogja az optikai sugárzást szálvég. Győződjön meg arról, hogy a kimenet egy megfelelő sugárstopra, ill a tervezett cél.

● Mindig emelje fel az eszközre alkalmazott áramot nulláról a felé kívánt szintet. Fordítsa ezt az eljárást a dióda kikapcsolásakor.

● Működés a specifikáció feletti teljesítményen és hőmérsékleten felgyorsítja az eszköz öregedését, és tönkreteheti az eszközt.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
