974 nm 976 nm szivattyús lézerforrás asztali csomag érintőképernyővel

Tartalomjegyzék

1. Bevezetés a 974 nm 976 nm szivattyús lézerforrás asztali csomag érintőképernyővel

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Standard tartozékok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

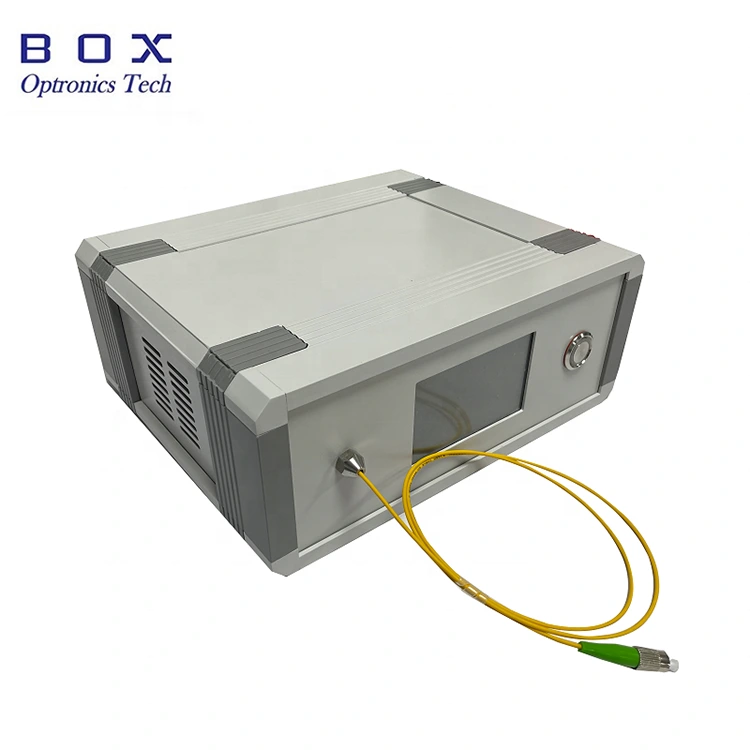

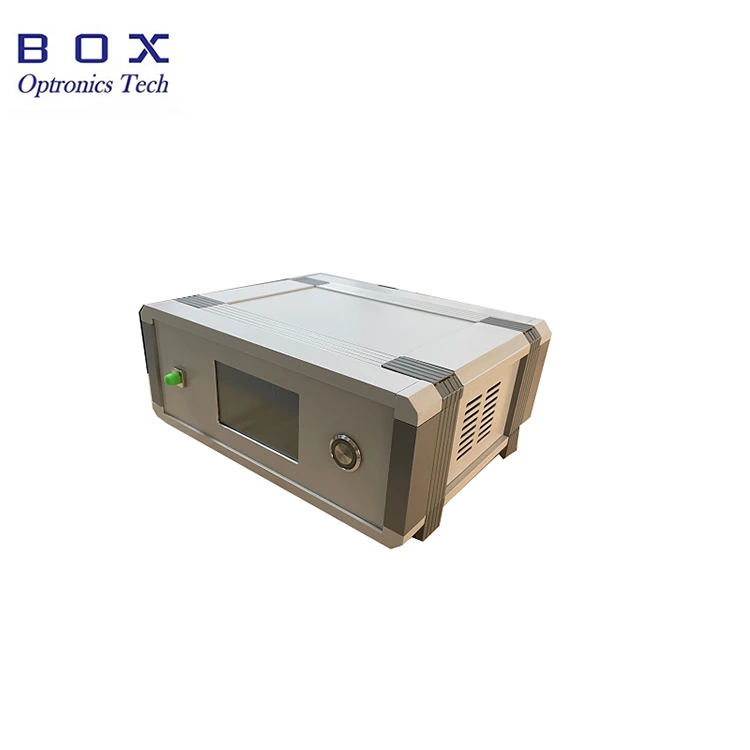

Box Optronics 974 nm-es 976 nm-es szivattyús lézerforrás asztali Az érintőképernyős csomag egy fejlett félvezető lézerchipet és a speciális integrált áramkör a nagy teljesítmény, a nagy stabilitás és az alacsony teljesítmény megvalósításához fogyasztás. A lézerforrás 200mW/400mW/600mW kimeneti teljesítménnyel opcionális, kimenete egymódusú szálon vagy polarizáció-fenntartón keresztül történik szálcsatolás. Széles körben használható tesztelésben és kísérletezésben optikai kommunikáció, szálas lézer, szálérzékelés és egyéb területek. A módszer használata egyszerű, stabil és megbízható.

Termék Műszaki adatok

Termékjellemzők

● LCD állapot kijelzés.

● Erő és spektrális stabilitás;

● Beépített sofőr; bekapcsoláskor fényt bocsát ki.

Termék alkalmazások

● Nemlineáris Optikai kutatás;

● EDFA Erbiummal adalékolt szálas erősítő;

● Szállézeres szivattyúzás.

Termék részletek

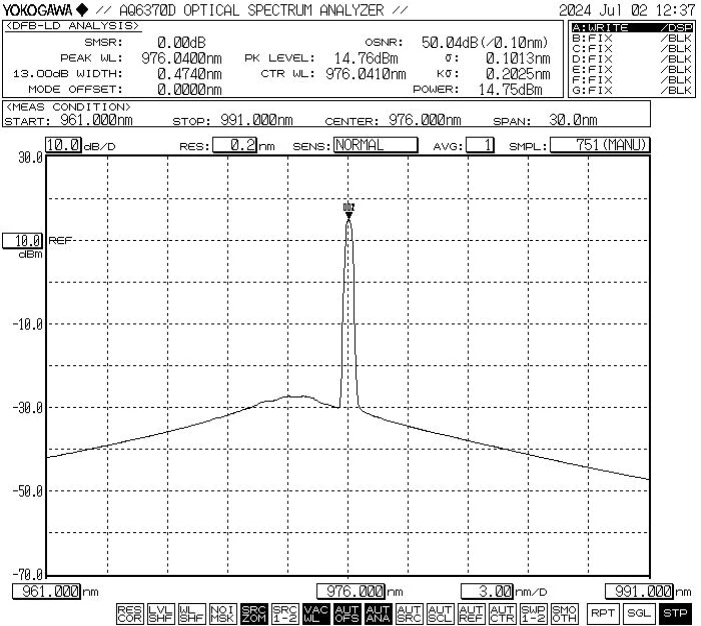

● Tipikus spektrum: 976 nm, WL tűrés +/-1 nm.

● Standard tartozékok

Működési lépések

1. lépés: Nyitás és összeszerelés:

Kérjük, összeszerelés előtt ellenőrizze, hogy a tartozékok teljesek-e.

2. lépés Csatlakoztassa a tápegységet:

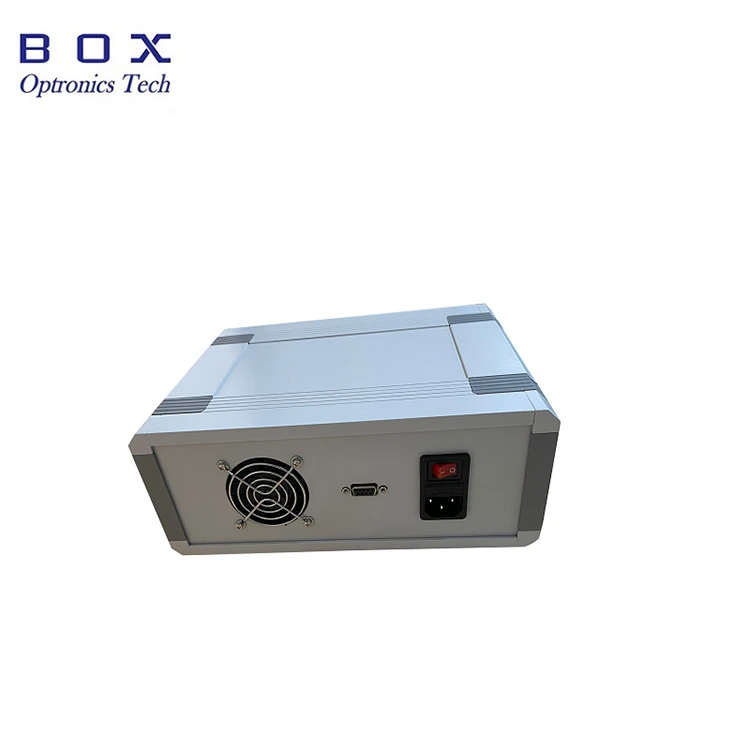

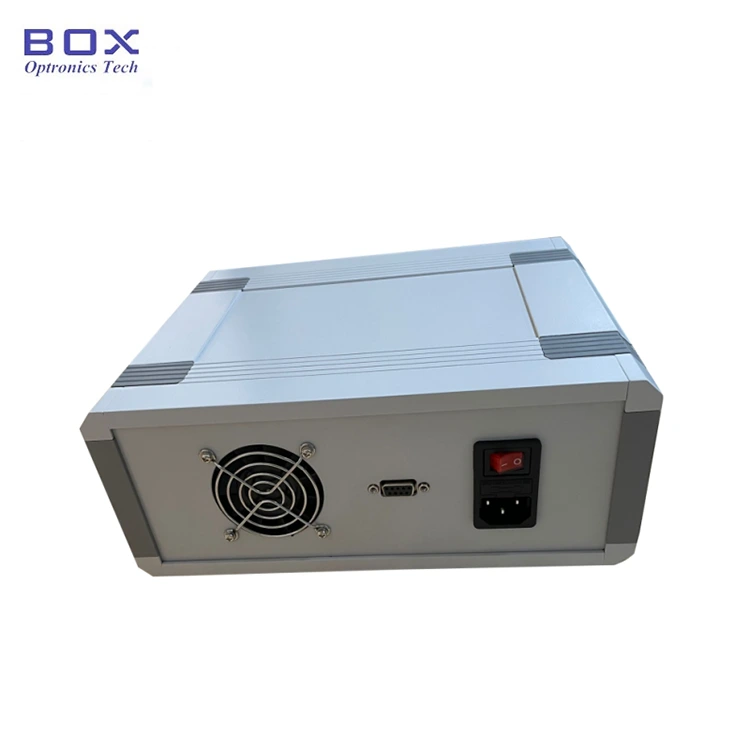

Dugja be a tápkábelt a készülékház tápkábel-aljzatába hátlapot, és csatlakoztassa a tápegységet.

3. lépés Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyezés és kár.

Setp4. Kapcsolja be a fényforrást:

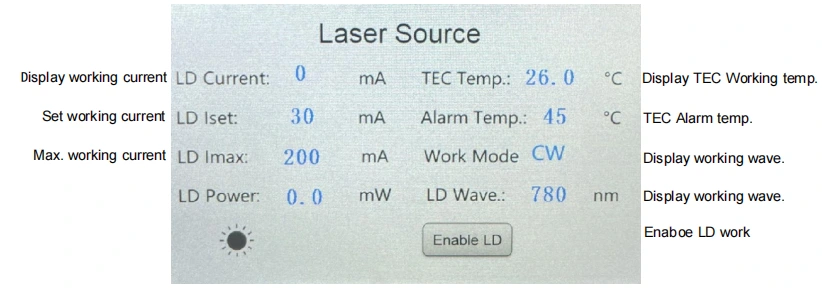

Kapcsolja be a hátoldalon található főkapcsolót. Megjegyzés: ebben az időben a üzemi áram és teljesítmény értékek az utolsó során beállított paraméterek leállítás. Ha módosítania kell őket, megérintheti és módosíthatja őket a LCD képernyő. A megfelelő üzemi áram beállítása után aktiválja a lézert kimenet az „Enable LD” kapcsolón keresztül.

Step5.Shutdown

Használat után kapcsolja ki az előlap „engedélyezését LD” a lézerkimenet kikapcsolásához és a főkapcsoló kikapcsolásához, válassza le a tápkábel.

Rendelés információkat

pl.: BLD-976-6HSM-FA-BP1

(Rendelési információ: 976 nm-es szivattyús lézerforrású asztali csomag Érintőképernyő, 600mW kimeneti teljesítmény, SM Hi1060 fiber, FC/APC csatlakozó, védelem 1064 nm-es visszavert fény ellen, asztali csomag).

*Szivattyúvédővel felszerelt, a kimeneti teljesítmény csillapítása 10-15%.

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Indításkor először győződjön meg arról, hogy a főkapcsoló és a gomb átkapcsol ki vannak kapcsolva, majd csatlakoztassa a tápegységet. Kikapcsoláskor először erősítse meg kapcsolja ki az LD kikapcsolása kapcsolót, majd kapcsolja ki a gombos kapcsolót, majd válassza le a kapcsolatot a tápegységet. Ne szakítsa meg közvetlenül az áramellátást, amikor a berendezést bekapcsolja dolgozik.

● Mielőtt csatlakoztatná az optikai csatlakozót, törölje le pormentes tükörpapírt, és ügyeljen arra, hogy együttműködjön az optikai szál végével arcdetektor megfigyelni. A tisztítás megerősítése után csatlakoztassa a karima; az optikai szálas csatlakozó végfelülete megéghet, amikor a lézer csatlakoztatva van. A karima csatlakoztatásakor ügyelni kell arra, hogy ott nem könnyű művelet. Ha nem használja, kérjük, takarja le a porvédő sapkát optikai szálas csatlakozó.

● Az optikai szálas csatlakozó végfelületének megégésének elkerülése érdekében por, ne csatlakoztassa és húzza ki gyakran az előlapi optikai csatlakozót panel.

● Ügyeljen a nedvességállóságra, és tegye szárazba helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) A termék megsérült vagy károsodott természeti tényezők, ill környezeti hatások (áramütés, por);

(2) A termék a felhasználó nem szabványos működése miatt sérült;

(3) A termék nyilvánvalóan ember okozta sérüléseket szenved;

(4) A termék szétszerelése, módosítása vagy javítása nélkül történik a társaság felhatalmazása;

(5) A fényforrás házának jótállási címke matricája a megváltozott vagy hiányos;

(6) A termék szállítás közben megsérült vagy elveszett.
