1457nm Raman Pump Laser Source

Tartalomjegyzék

1. Bevezetés a 1457 nm-es Raman szivattyú lézerforrás

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. Standard tartozékok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

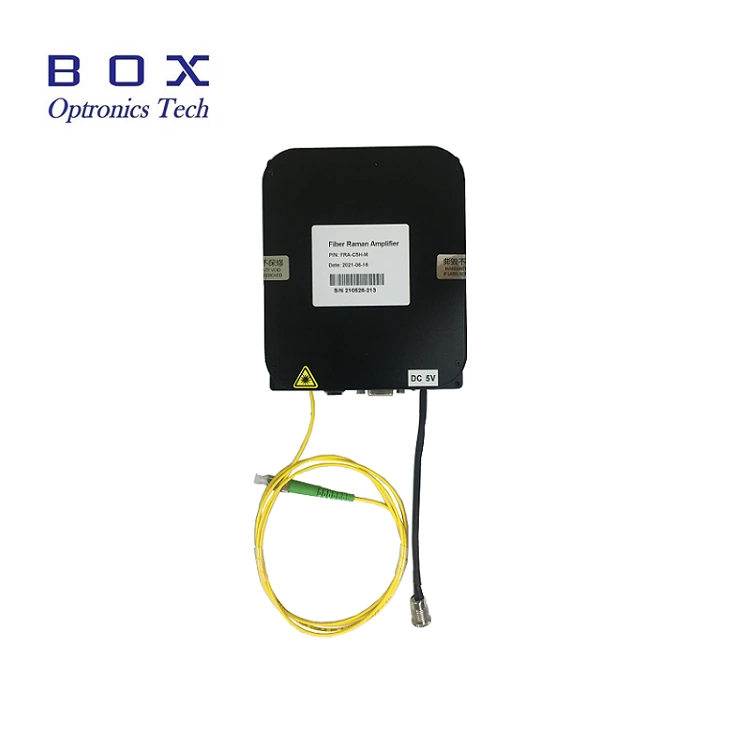

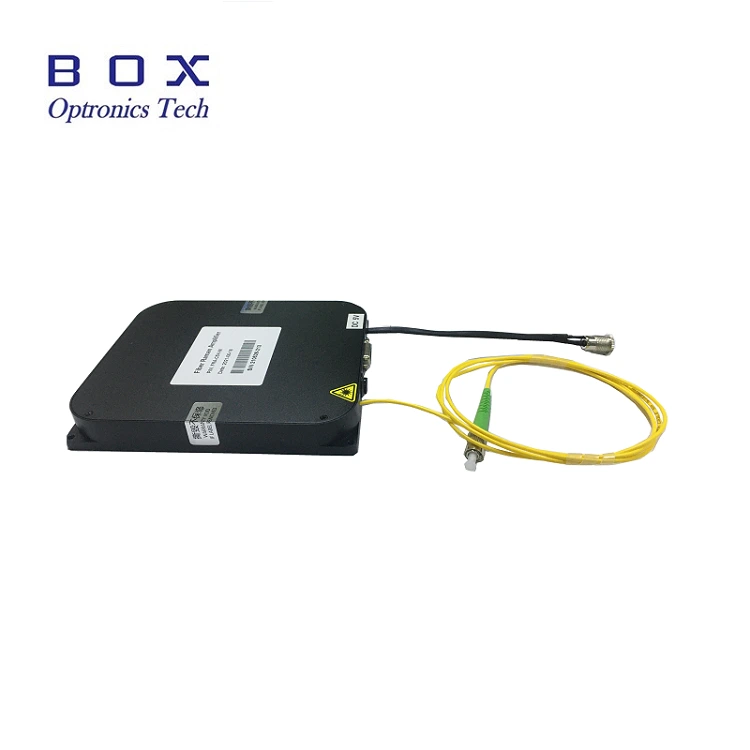

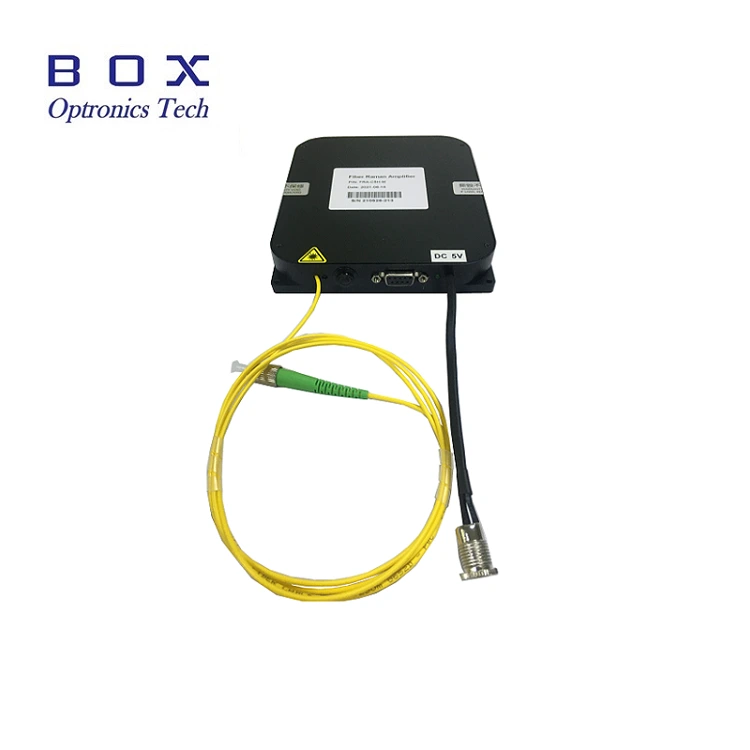

Ez egy 1457 nm-es Raman Pump Laser Source egy szálas Bragg rács Raman szálas erősítőhöz és Er-adalékolt szálas erősítőhöz, professzionálisan megtervezett meghajtó áramkör és TEC vezérlés a biztonság érdekében a lézer működése, stabil kimeneti teljesítmény és spektrum. Biztosítani lehet asztali vagy moduláris csomagban RS-485 kommunikációs interfésszel és felügyeleti szoftver rendszerintegrációhoz. 400mW nagy kimeneti teljesítmény. Kérjük, használja névleges feszültséggel, szabályozott hőmérséklettel és páratartalommal, jó hőt biztosítanak disszipáció, elkerülje a kimeneti túlterhelést és a szennyeződést.

Termék Műszaki adatok

Termékjellemzők

● 400mW Nagy kimeneti teljesítmény;

● Erő és spektrális stabilitás;

● DB9 Női (RS485) kommunikáció az egyszerű integráció érdekében.

 Termék alkalmazások

● Raman szálas erősítő;

● EDFA Er-dropped szálas erősítő.

Termék Részletek

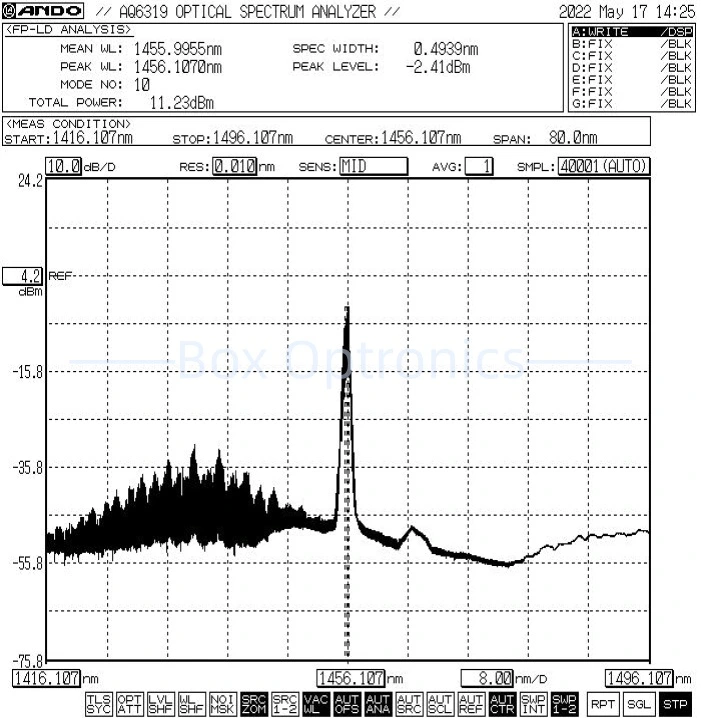

● Tipikus spektrum: 1457 nm, +/-1 tűrés.

● Standard tartozékok

Működés Lépések

1. lépés Kicsomagolás: Összeszerelés előtt ellenőrizze hogy minden tartozék komplett-e, beleértve a Pump Laser forrásmodult, USB-t adatkábel, hálózati adapter, tesztjelentés stb.

2. lépés Tápegység: DC-hez csatlakoztatva kapcsolóüzemű tápegység vagy a teljesítményüknek megfelelő szabályozott tápegység ellátási követelmények. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (Tápegység a helyi feszültség szabványoknak megfelelően szállítjuk.)

3. lépés Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyezés és kár.

Setp4.Csatlakozás a gazdagéphez: Használja az USB-RS485 DB9 adatkábel az 1457 nm-es Raman Pump lézerforrás és a számítógép; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot azonosítsa az USB-RS485 soros port adatkábelt, ellenkező esetben a gazdaszámítógépet szoftver és a fényforrás modul nem csatlakoztatható megfelelően, és közölték. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

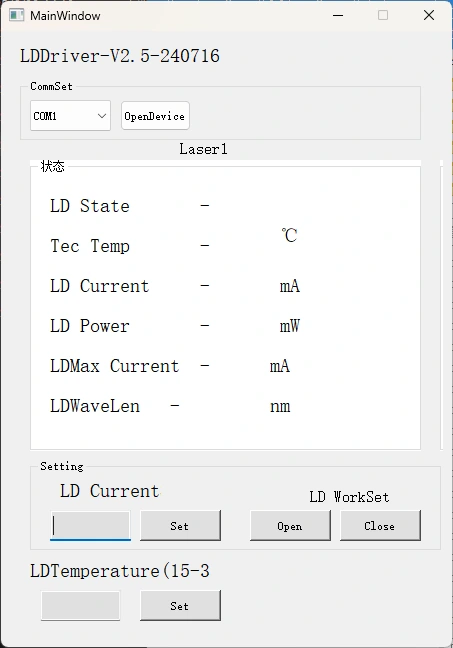

5. lépés: Vezérlőszoftver: A Box Optronics biztosítja a soros parancsot vagy a PC-szoftvert szabályozza az 1457 nm-es Raman Pump Laser LD áramát és LD hőmérsékletét Forrás. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a gombra a nyitás gombot. (A sérülések elkerülése érdekében lassan növelje meg a meghajtó áramát kezdeti működés. Ne kapcsoljon azonnal teljes áramot.)

6. lépés: Használat után kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelés információkat

pl.: BSLD-1457-4HSM-FA-M

(Rendelési információ: 1457nm Raman Pump Laser Source, 400mW kimenet tápellátás, SMF-28e szállal, FC/APC csatlakozóval, modulcsomaggal).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha vannak néhány raktáron van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Nem ajánlott gyakran behelyezni vagy eltávolítani a száloptikát csatlakozók mind a bemeneti, mind a kimeneti végén, a por elkerülése érdekében szennyeződés – ami fokozott behelyezési veszteséghez vezethet – vagy a szálcsatlakozó végfelületei.

● Tisztítsa meg a szálcsatlakozókat szöszmentes törlőkendővel, és ellenőrizze a szálvég-arc detektor csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület égését. Az optikai csatlakozóknak olyannak kell lenniük porvédő sapkákkal borítva.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, akkor igen fúziós toldó használata javasolt.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; boltba száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
