1. A 980 nm-es TEC-hűtéses szivattyús lézerdióda bemutatása
2. Műszaki előírások
3. Termékjellemzők
4. Tipikus alkalmazások
5. Csomagolási példa
6. Rendelési információk
7. Adatlap és tesztlap
8. Árajánlat- és fizetési feltételek
9. Átfutási idő
10. Működési megjegyzések
11. Minőségbiztosítás és vevőszolgálat

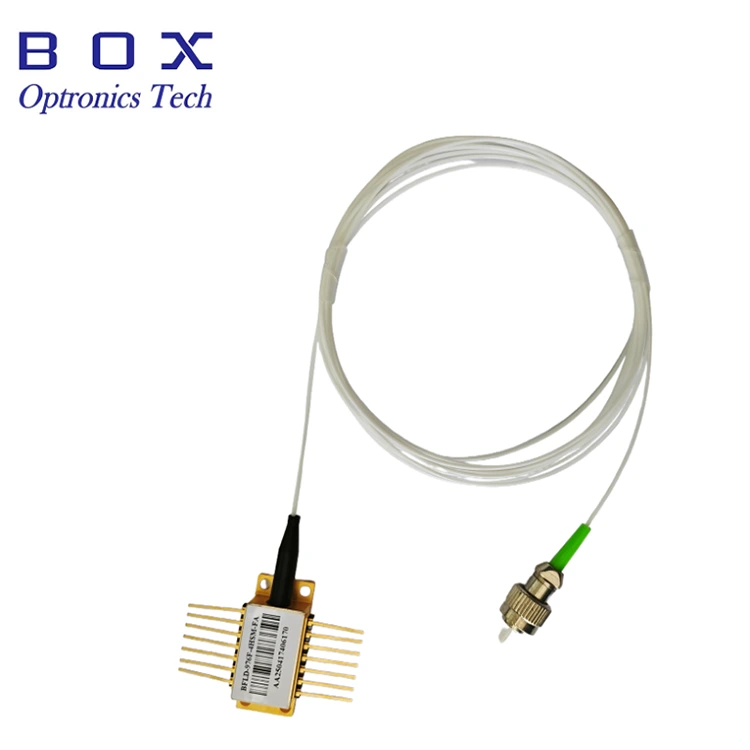

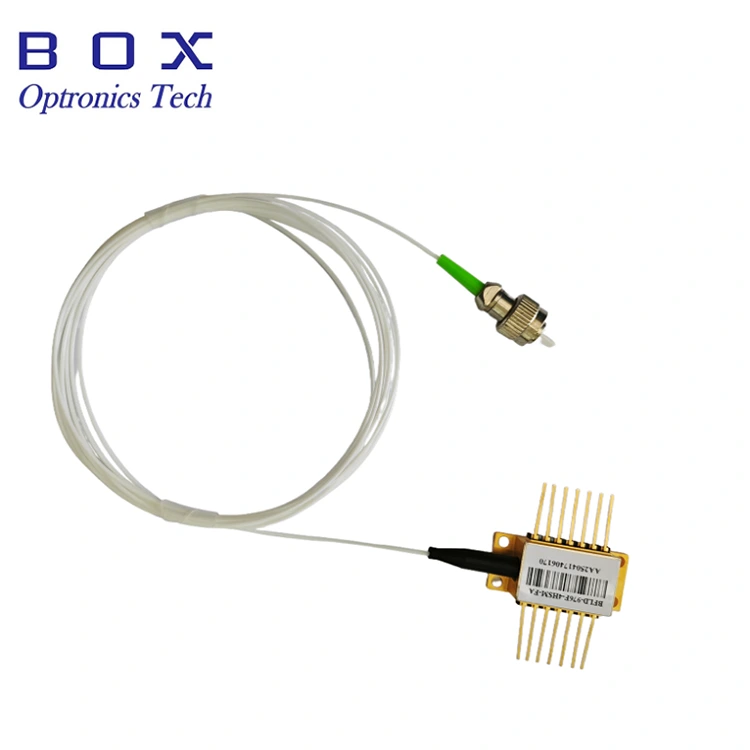

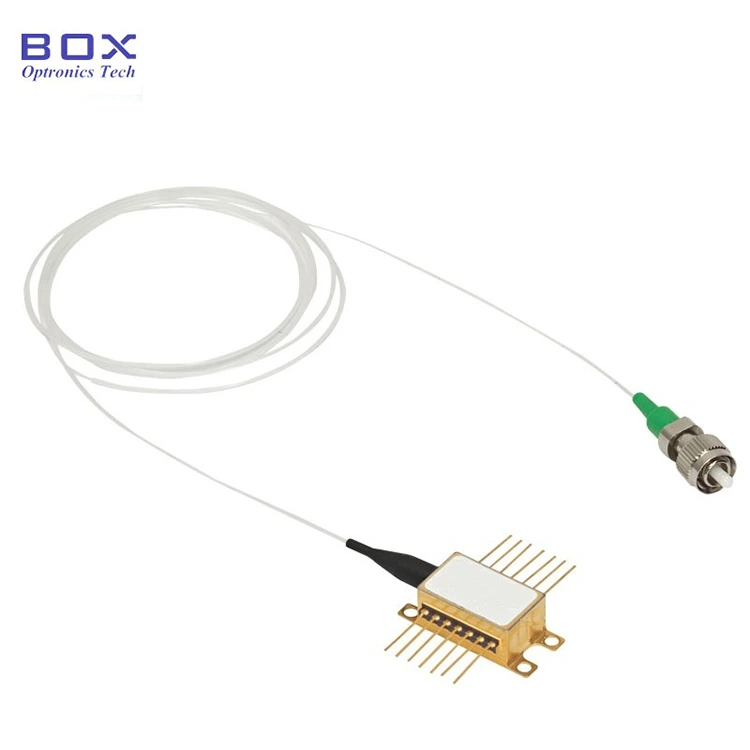

A 980 nm-es TEC-hűtéses lézerdióda egy nagy teljesítményű optoelektronikai alkatrész optikai kommunikációhoz, szálerősítőkhöz és lézerszivattyúzáshoz. A beépített TEC hűtés biztosítja a stabil teljesítményt. A középső hullámhossz 974 nm vagy 976 nm, opcionális. 14 tűs pillangós csomag. 200mW/ 400mW/ 600mW kimeneti teljesítmény. SM szálas vagy PM szálas szálas. 12 hónap garancia. Ez a készülék érzékeny a statikus elektromosságra. A készülék antisztatikus védelmi intézkedéseit szigorúan be kell tartani.
|
Paraméter |
Szimbólum |
Min. |
Typ. |
Max. |
Egység |
Megjegyzések |
|
LD küszöbáram |
ITH |
|
45 |
80 |
mA |
CW |
|
Kimeneti teljesítmény |
PF |
|
|
600 |
mW |
Ha(BOL)<900mA |
|
LD Forward áram |
HA |
|
|
1200 |
mA |
PF = Névleges teljesítmény |
|
Kink szabad hatalom |
PKINK |
450 |
|
|
mW |
>=1,2*Névleges teljesítmény |
|
Csavarodásmentes áram |
IKINK |
>=1,2*Ha(BOL) |
mA |
[1] |
||
|
LD Előremenő feszültség |
VF |
|
|
2.5 |
V |
PF = Névleges teljesítmény |
|
Középső hullámhossz |
λC |
973 |
974 |
975 |
nm |
Csúcs, PF = Névleges teljesítmény |
|
975 |
976 |
977 |
nm |
Csúcs |
||
|
Hullámhosszcsúcs esztergálás |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Spektrum szélesség |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektrum stabilitás |
|
-0,5 |
|
0.5 |
nm |
PF = Névleges teljesítmény, t = 60 s |
|
Figyelje a reakciókészséget |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Névleges teljesítmény |
|
Figyelje a válaszkészség stabilitását |
|
|
|
20% |
|
@Minden Üzemi hőm. |
|
Figyelje a sötét áramot |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC áram |
ITEC |
|
|
2 |
A |
TCASE=75 ℃ |
|
TEC feszültség |
VTEC |
|
|
3.5 |
V |
TCASE=75 ℃ |
|
A TEC modul energiafogyasztása |
P |
|
|
5 |
W |
TCASE=75 ℃ |
|
Erőstabilitás >20mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Csúcstól csúcsig, t = 60 s, DC és 50 kHz közötti mintavétel, TC=25℃ |
|
Követési hiba |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5 ~ 75 ℃, [2] |
|
A termisztor ellenállása |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG = 25 ℃ |
|
B termisztor állandó |
BTH |
|
3900 |
|
k |
TSTG = 25 ℃ |
Törésmentes üzemi teljesítmény 600mW-ig.
Az SM-szál és a PM-szál opcionális.
Fiber Bragg rács stabilizálás.
Integrált TEC hűtő, termisztor és monitor dióda.
Szálerősítő szivattyúzás.
Érzékelés és mérés.
CATV adás.
DWDM rendszerek.
Femtoszekundumos rendszerek.

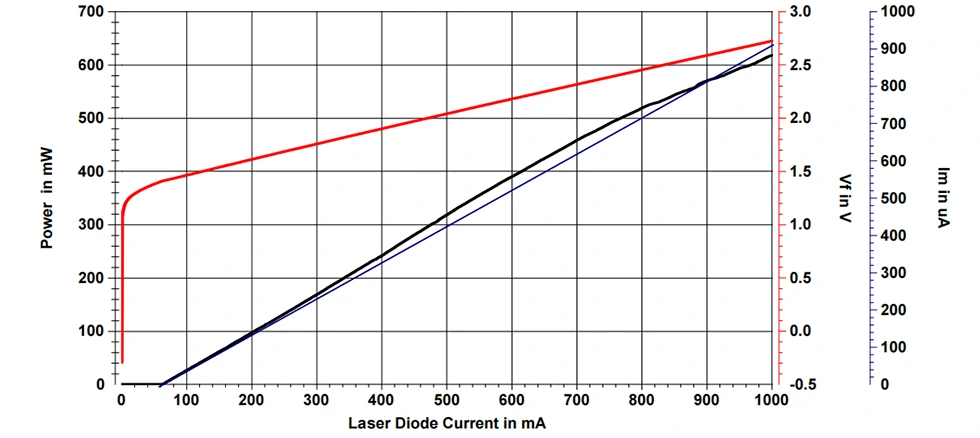

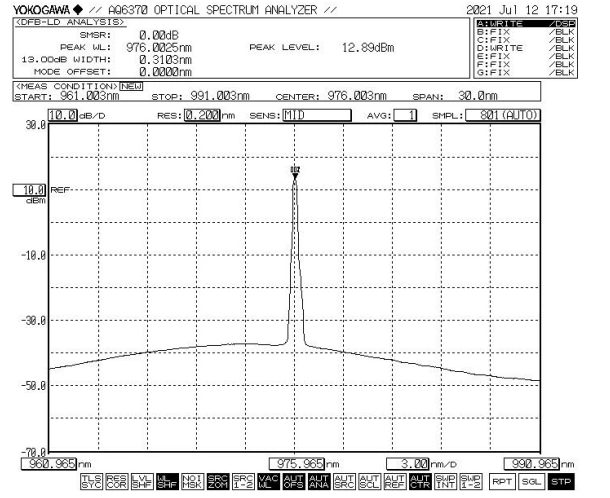

Tipikus spektrum és PIV: 976 nm, WL tolerancia +/-1 nm, 600 mW

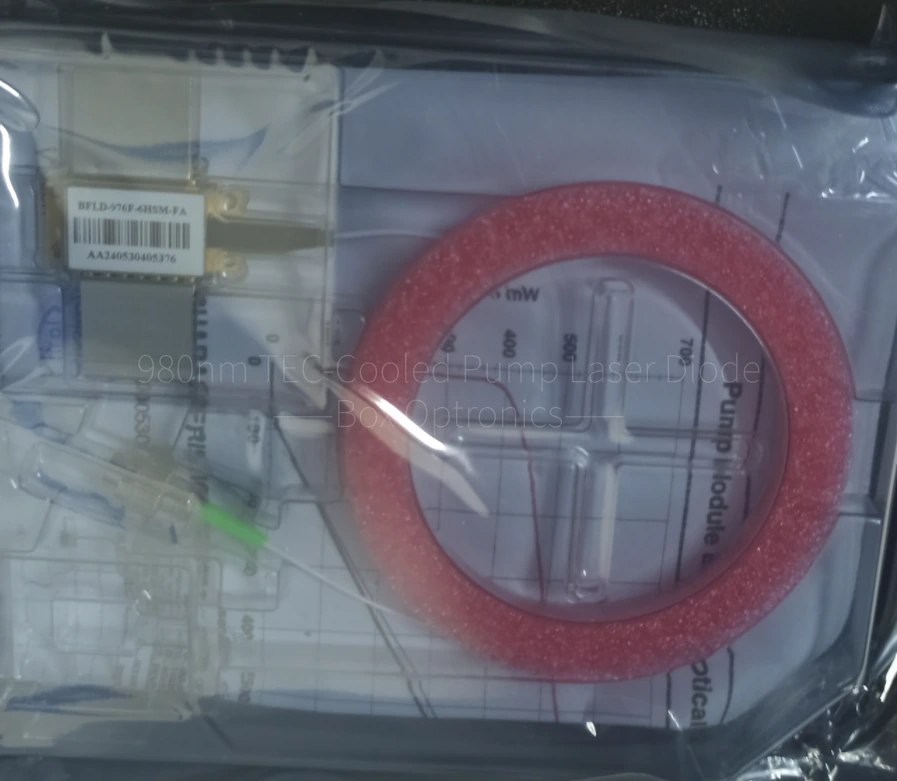

Csomagolási példa
|
|
Kiegészítők |
Mennyiség |
|
1 |
980 nm-es TEC-hűtéses lézerdióda |
1 |
|
2 |
Termékteszt-jelentés |
1 |
*Önálló eszköz; nincs beépített illesztőprogram (opcionális külső illesztőprogram).
|
Név |
Hullámhossz |
FBG |
Kimeneti teljesítmény |
Száltípus |
Csatlakozó |
Védőcső |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980 nm-es pumpás lézer |
974:974 nm 976: 976 nm |
F: Vele |
2H: 200 mW 4H: 400 mW 6H: 600 mW ... Más |
SM: Egymódú PM: Polarizáció fenntartása
|
N:Null FA: FC/APC SA: SC/APC Más |
0: Csupasz rost 1:900 um Laza cső |
pl.: BFLD-976F-6HSM-N0
(Rendelési információ: 980nm TEC-hűtéses lézerdióda, pillangós csomag, 976 nm, FBG-vel, 600mW kimeneti teljesítmény, SM szál, csatlakozó nélkül, csupasz szál).
Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre
Árajánlat feltételei
(1) EXW:
Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.
(2) DAP:
Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.
PayPal és T/T elérhető.
A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabban kiszállítják.)
A nemzetközi logisztika 3-5 munkanapot vehet igénybe.
Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.
Ez a készülék elektrosztatikusan érzékeny; ezért a csomagolás, a szállítás és a használat során szigorúan be kell tartani az antisztatikus védelmi intézkedéseket. Ezenkívül óvintézkedéseket kell tenni a tápfeszültség túlfeszültségének megelőzése érdekében, mivel ennek elmulasztása az eszköz maradandó károsodásához vezethet (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus csuklópánt viselése).
Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi az eszközt a foglalatából, ne gyakoroljon nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Csatlakozókkal felszerelt készülékeknél ügyeljen arra, hogy a készülék és a szálas csatlakozó egyszerre legyen felemelve a beszerelés vagy eltávolítás során.
Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem haladhatja meg a 260 °C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a következőkre: a forrasztás során a készüléknek áramtalanított állapotban kell lennie, a forrasztópáka megfelelően földelt.
Az összes alkatrész bekapcsolása előtt először aktiválja a hűtőt, majd folytassa a fokozatos bekapcsolási lépésekkel a chip túlmelegedésének és túlterhelésének elkerülése érdekében.
Jótállási időszak:
A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.
Kivételek az ingyenes garancia alól:
Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következő esetekben a garanciális időszakon belül:
(1) Természeti tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.
(2) Meghibásodások a felhasználó nem megfelelő működése miatt.
(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.
(4) Jogosulatlan szétszerelés, módosítás vagy javítás.
(5) Megváltozott vagy hiányos garanciacímkék a házon.
(6) Szállítás közbeni sérülés vagy elvesztés.

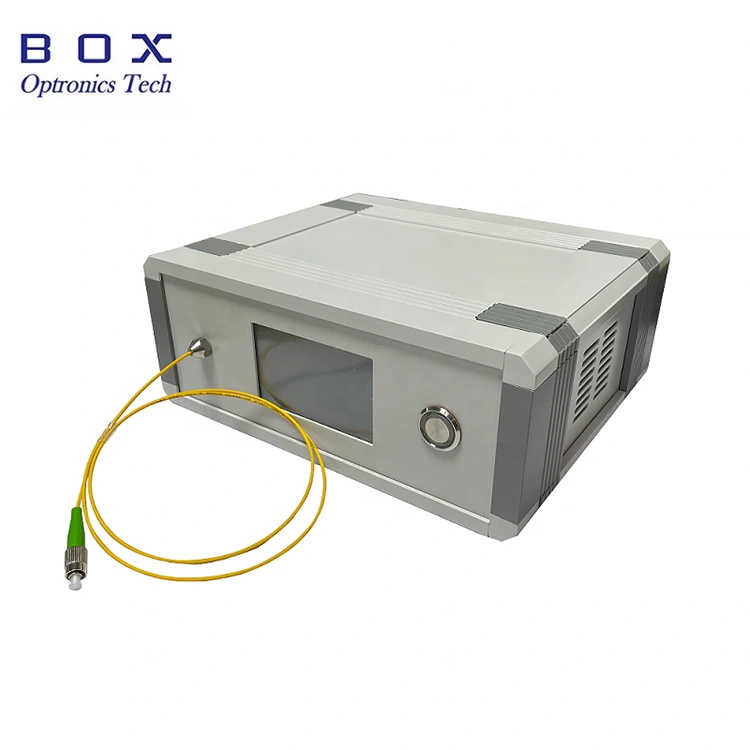

Érintőképernyős kijelzővel ellátott asztali csomagban kapható; bekapcsoláskor azonnal fényt bocsát ki.
