808 nm-es lézerforrás

Tartalomjegyzék

1. A 808nm-es lézerforrás bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. GYIK

6. Rendelési információk

7. Adatlap

8. Árajánlat- és fizetési feltételek

9. Átfutási idő

10. Használati útmutató

11. Üzemeltetési megjegyzések és karbantartás

12. Minőségbiztosítás és vevőszolgálat

Termék bemutatása - 808nm lézerforrás

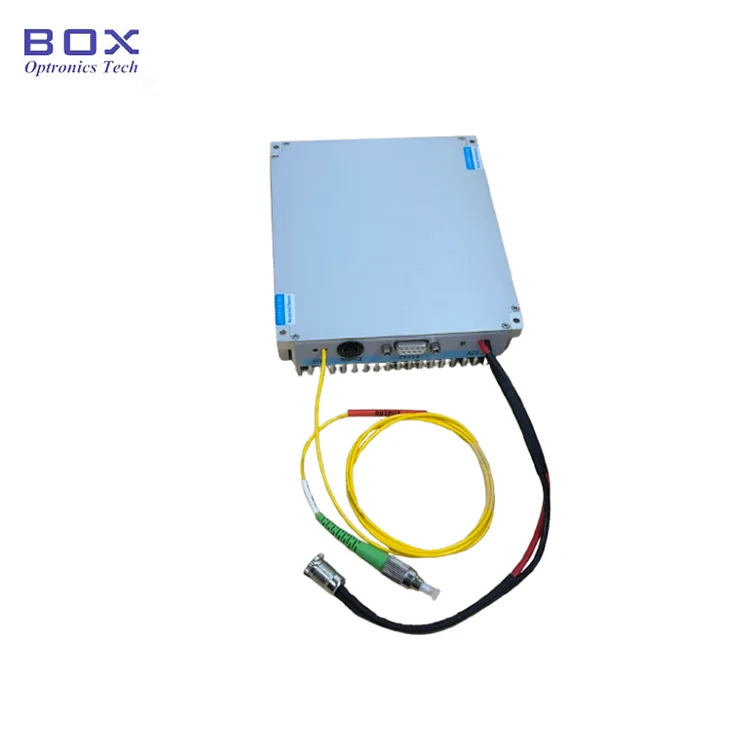

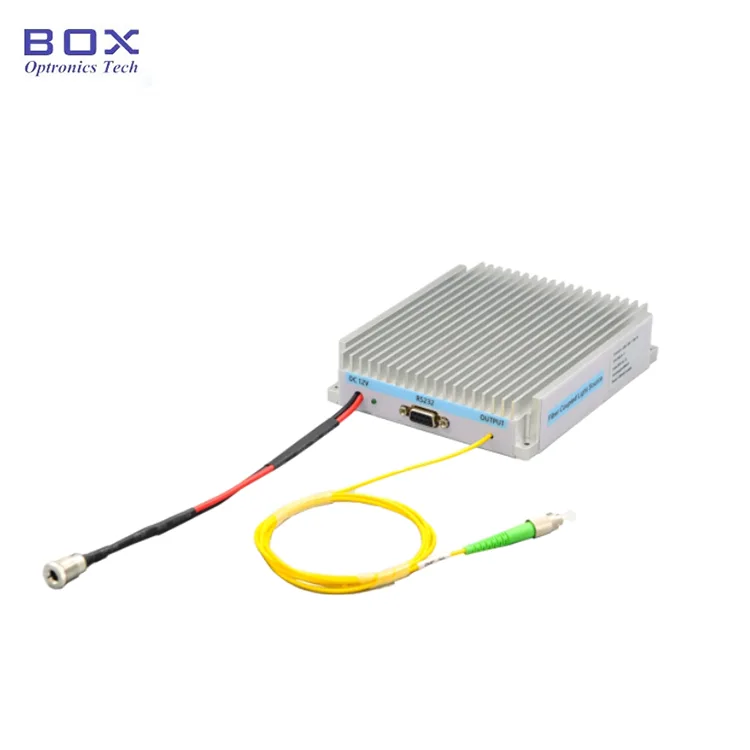

A 808 nm-es lézerforrás nagy teljesítményű félvezető lézerchipen alapul, 105/125 um vagy 200/220 um 0,22 N multimodefiber csatolású kimenettel, valamint egy állandó áramú meghajtó áramkörrel, amelyet a biztonságos és stabil működés biztosítására terveztek. 5W, 10W és 20W kimeneti teljesítményt kínál. Számítógépes gazdagép vezérlést vagy parancsokat biztosít a működéshez és az integrációhoz. Alkalmas szálas lézeres pumpálásban, biomedicinában stb. Hosszú távú használat során ügyelni kell a lézerforrás hőelvezetésére.

Termékspecifikáció - 808nm lézerforrás

Termékjellemzők - 808 nm-es lézerforrás

● Nagy kimeneti teljesítmény;

● Könnyen kezelhető vagy integrálható;

● Biztosítson FC/UPC vagy SMA905 csatlakozót.

Termék alkalmazások – 808 nm lézerforrás

● Szállézeres szivattyúzás; l

● Biomedicina;

● Anyaglézeres feldolgozás.

GYIK-808nm lézerforrás

● Mi a tipikus hullámhossz-tűrés?

A középső hullámhossz általában 808nm±5nm. A szűkebb hullámhossz-szabályozást személyre kell szabni.

● Alkalmas-e a lézer folyamatos hullámú (CW) működésre?

Igen. A lézerforrást stabil CW működésre tervezték, és támogatja az áram és a teljesítmény beállítását is a PC-gazdaszoftveren keresztül.

● Beállítható a kimeneti teljesítmény?

Igen. A kimeneti teljesítmény a meghajtó áramon keresztül állítható be. Az asztali verzió általában támogatja az előlapi teljesítmény beállítását, a modul verzió pedig a szoftvervezérlést vagy a számítógépes gazdaparancsokat.

● Milyen hűtési módok állnak rendelkezésre?

Hűtőbordára helyezve kontakthűtés céljából. Vagy ventilátoros hűtés.

● Mire használható a 808 nm-es multimódusú nagy teljesítményű lézerforrás?

A 808 nm-es többmódusú, nagy teljesítményű lézerforrást széles körben használják DPSS lézerszivattyúzásban, orvosbiológiai műszerekben, fluoreszcencia gerjesztésben, spektroszkópiában, optikai érzékelésben, tudományos kutatásban és ipari lézerrendszerekben.

Rendelési információ - 808nm lézerforrás

pl.: BFL-808-05M1-FU-M

(Rendelési információ: 808nm-es lézerforrás, 5W kimeneti teljesítmény, 105/125um szállal, FC/UPC csatlakozóval, modulcsomaggal).

Egyéb testreszabott igényekért kérjük, vegye fel a kapcsolatot: sales06@boxoptronics.com

Adatlap és tesztlap-808nm lézerforrás

Adatlap

Árajánlat és fizetési feltételek-808nm Laser Source

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3) Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - 808 nm lézerforrás

Gyártási idő: 10-15 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)

Nemzetközi logisztika: 3-5 munkanap.

Működési lépések – 808 nm-es lézerforrás

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék teljes-e, beleértve a lézerforrás modult, az USB-adatkábelt, a hálózati adaptert, a tesztjelentést stb.

2. lépés. Fiber Patch vezetékek csatlakoztatása: Távolítsa el a porvédő sapkákat a szálcsatlakozókról vagy adapterekről, és csatlakoztassa a szálpatch kábeleket vagy az összeillesztett szálakat a vizsgált eszközhöz vagy a teljesítménymérő berendezéshez.

3. lépés. Csatlakoztassa a tápegységet és a soros kábelt: Dugja be a tápkábelt a lézerforrás tápcsatlakozójába, és a jelkábellel csatlakoztassa a gazdagépet a lézerhez. Note: For the USB-485 DB9 signal cable, the driver must be installed on the computer first;Box Optronics will provide it.

Setp4. Bekapcsolás: A jelzőfény világít, és a lézer működésbe lép. Ezen a ponton az üzemi áram és a lézerteljesítmény értékei megfelelnek a gazdagép szoftverrel az utolsó leállítás előtt beállított paramétereknek; ha módosításokra van szükség, akkor azok módosíthatók és elmenthetők a gazdagépen belül.

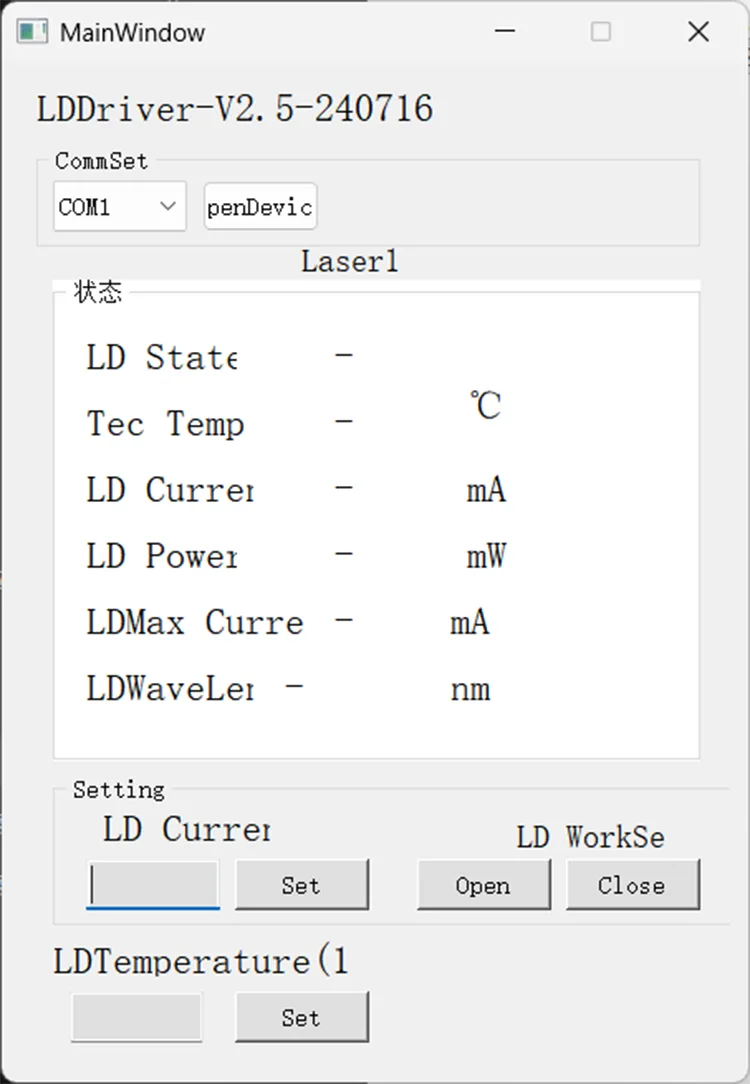

5. lépés. Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít a 808 nm-es lézerforrás LD áramának és LD hőmérsékletének vezérléséhez. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

6. lépés. Shutdown: Upon completion of use, turn off the laser and securely replace the fiber dust cap. A hirtelen nagyteljesítményű lézerkibocsátás elkerülése érdekében, amely károsíthatja az optikai alkatrészeket, az eszköz újbóli bekapcsolásakor javasoljuk, hogy a tápellátás kikapcsolása előtt állítsa be a teljesítményszintet nullára.

Használati megjegyzések és karbantartás – 808 nm-es lézerforrás

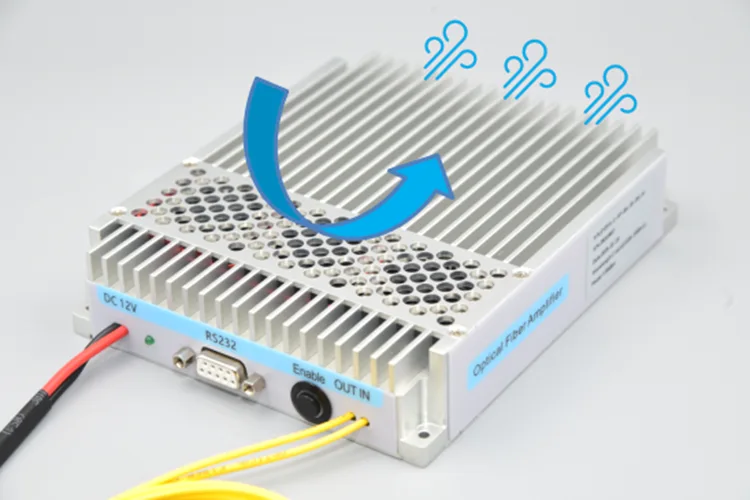

● Hosszú távú használat során ügyelni kell a lézerforrás hőelvezetésére. A lézerforrást a hűtőbordára kell rögzíteni, és ventilátorral kell hűteni.

● Indításkor először győződjön meg arról, hogy a főkapcsoló és a kulcsos kapcsoló is ki van kapcsolva, majd csatlakoztassa a tápegységet. Leállításkor először kapcsolja ki a kulcsos kapcsolót, és csak a jelzőfény kialudása után húzza ki az áramellátást; soha ne szakítsa meg közvetlenül az áramellátást a berendezés működése közben.

● Nem ajánlott gyakran behelyezni és eltávolítani a száloptikás csatlakozókat, mert ez növeli a porszennyeződés kockázatát és a csatlakozók végfelületeinek esetleges károsodását.

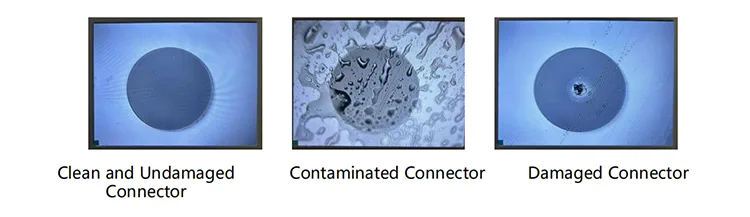

● Az optikai csatlakozó csatlakoztatása előtt szöszmentes lencsepapírral meg kell törölni. A karimán keresztül történő csatlakoztatás előtt feltétlenül használjon szálvégfelület-ellenőrzőt, hogy ellenőrizze annak tisztaságát; otherwise, the end face of the connector may be burned out when the laser is activated. When connecting the flange, ensure that the operation is performed without any active light transmission. Ha nem használja, kérjük, tartsa a porvédő sapkát biztonságosan a szálcsatlakozó felett.

● Kérjük, tegyen óvintézkedéseket a nedvesség ellen; száraz helyen tároljuk.

Minőségbiztosítás és vevőszolgálat – 808 nm-es lézerforrás

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
