1064 nm-es 20 kHz ultra-keskeny vonalszélességű szálas lézer

Tartalomjegyzék

1. Bevezetés a 1064 nm-es 20 kHz ultra-keskeny vonalszélességű szálas lézer

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

Ez egy 1064 nm-es 20 kHz-es ultrakeskeny vonalszélességű szál Száloptikai DFB lézerüreges szerkezetet alkalmazó lézer, amely a egyetlen longitudinális módusú keskeny vonalszélességű folyamatos hullámú lézer 1064 nm-en hullámhossz sáv. Az 50/100/200/500/1000 mW kimeneti teljesítmény opcionális. Ez támogatja az asztali és moduláris konfigurációkat RS232 kommunikációval interfész és felügyeleti szoftver a rendszerintegrációhoz. Alkalmas LiDAR-hoz, hidroakusztika és elosztott száloptikai érzékelés.

Termék Műszaki adatok

Termékjellemzők

● Spektrális vonalszélesség ≤20KHz;

● Csupa rost DFB rezonáns üreg;

● Hullámhossz stabil módugrás nélkül.

Termék alkalmazások

● LiDAR;

● Akusztikus érzékelők, hidrofonok;

● Fiber Optikai elosztott érzékelés.

Termék Részletek

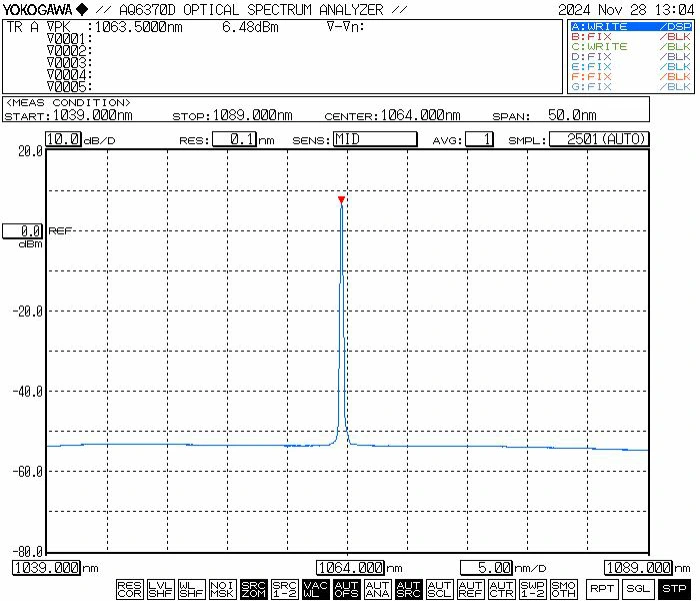

● Tipikus spektrum: 1064 nm

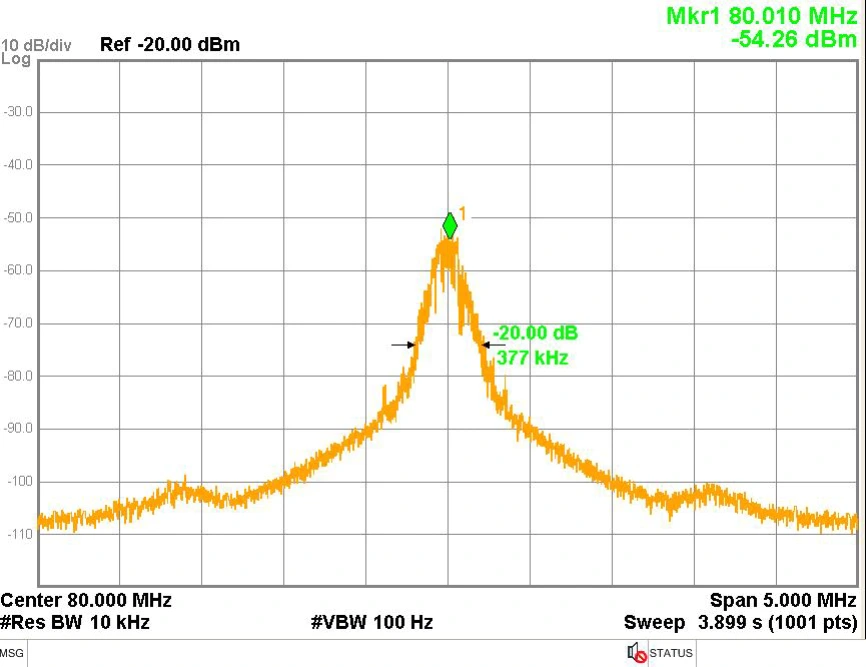

● Tipikus vonalszélesség: 3 dB spektrális vonalszélesség ≤ 20 KHz (20 dB vonalszélesség / 20)

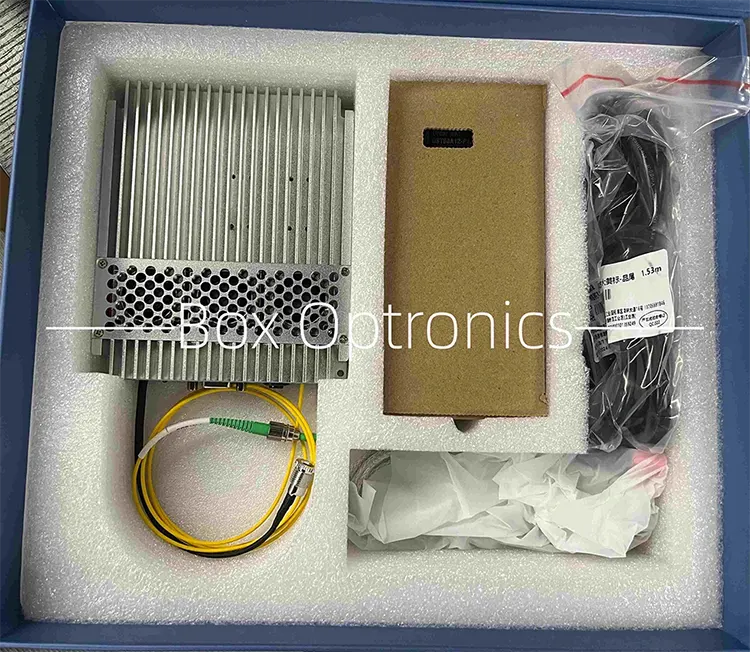

● Csomagolási példa

Működés Utasítások

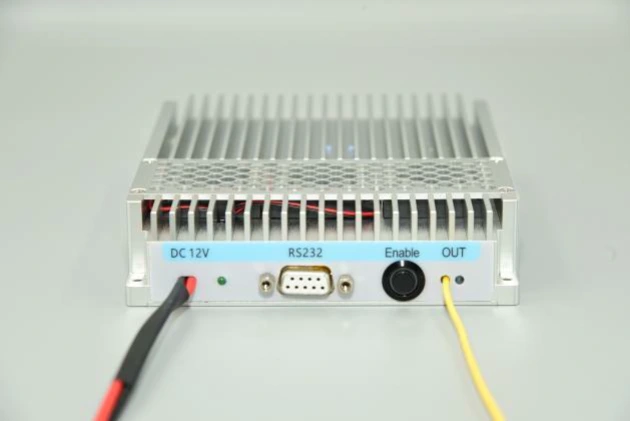

1. lépés. Megjelenés: A modul tartalmaz a tápcsatlakozó, teljesítményjelző, RS232 kommunikációs interfész, kimenet aktiváló kapcsoló és lézerkimeneti szálas port.

2. lépés Tápegység: A tápcsatlakozó használja szabványos DC5,5×2,1 mm interfész. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. U-alakú tápcsatlakozó A kapcsolóüzemű tápegységhez csatlakoztatható kábel kérésre elérhető a vásárlás ideje.

3. lépés: Az optikai szál csatlakoztatása Jumper: Távolítsa el a porvédő sapkát a szálcsatlakozóról, ellenőrizze a végfelületet szennyeződés vagy sérülés, és ügyeljen a tisztaságra, mielőtt máshoz csatlakoztatná üvegszálas eszközök vagy tesztberendezések. A nagy teljesítményű modelleknél a fúziós illesztés az ajánlott.

Setp4. A modul csatlakoztatása egy gazdagéphez Számítógép: Használja a mellékelt USB-RS232 soros adatkábelt a modul csatlakoztatásához a számítógépet. Telepítse a dedikált soros illesztőprogramot (amelyet a gyártó) a kommunikáció lehetővé tétele érdekében. Illesztőprogram nélkül a gazdagép szoftver nem tud csatlakozni a modulhoz.

5. lépés: Szoftver: A A gazdagép szoftver lehetővé teszi a kimeneti teljesítmény beállítását és a lézerkimenet vezérlését ezen keresztül a "SoftActive" gombot (lásd az alábbi interfész diagramot). A szoftver megjeleníti a szivattyú beállított áramát, a kimeneti teljesítményt és a hőmérséklet-felügyeleti állapotot.

6. lépés: Speciális szoftverműveletek: Az ábrán látható módon, a gazdagép indítása után számítógépes szoftverrel, először válassza ki a megfelelő soros port számát a "PortList" soros port listát, majd kattintson az "OpenPort" gombot a soros port megnyitásához. A "Power" és az "LDTemp" az ablakok ezután megjelenítik a modul aktuális kimeneti teljesítményét és a szivattyú hőmérsékletét. Írja be a szivattyú meghajtó áramértékét az "Aktuális" mezőbe, és kattintson a gombra a "SET" gombot. A beállítások érvénybe lépnek és a fényforrás csak akkor ad ki optikai energiát, ha mindkét fizikai gomb bekapcsolja a lámpát forrásmodul és a szoftver "SoftActive" gombja el van fordítva be. A gazdaszámítógép-szoftver verziószámának meg kell egyeznie a szoftverrel a termékteszt-jelentésben megadott verzió; a szoftver verziója megtalálható az egyes termékek vizsgálati jegyzőkönyvében.

7. lépés Paraméter memória: A szoftveren keresztül konfigurált beállítások és állapotok a következők automatikusan mentve a modulba belső memória. Nincs szükség gazdaszámítógép-kapcsolatra, ha a paraméterek nem módosításra szorulnak.

Rendelés információkat

pl.: NLFL-1064-50-T-SM-M

(Rendelési információ: 1064nm 20kHz ultra-keskeny vonalszélességű szálas lézer, 50mW kimeneti teljesítmény, állítható teljesítmény, SM szál, modulcsomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás 10-15 munkanapot vesz igénybe. (Ha vannak benne raktáron, gyorsabban kiszállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Nem javasolt a kimenet gyakori behelyezése és kihúzása szálas csatlakozókat, hogy elkerülje a porszennyeződést, ami megnövekedhet behelyezési veszteség vagy a szálcsatlakozó végfelületének égése.

● Tisztítsa meg a szálcsatlakozókat szöszmentes törlőkendővel, és ellenőrizze a szálvég-arc detektor csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület égését. Az optikai csatlakozóknak olyannak kell lenniük porvédő sapkákkal borítva.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, akkor igen fúziós toldó használata javasolt.

● Indításkor először ellenőrizze, hogy a főkapcsoló és a kulcsos kapcsoló ki vannak kapcsolva, majd csatlakoztassa a tápegységet. Kikapcsoláskor először kapcsolja ki a kulcsos kapcsolót, majd a kimenet után húzza ki a tápellátást visszajelző lámpa kialszik. Ne szakítsa meg közvetlenül az áramellátást, amikor a fényforrás működik.

● Kérjük, ügyeljen a nedvességálló, porálló és korróziógátló, és száraz helyen tárolja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
