1310 nm-es DFB 100 KHz BTF keskeny vonalszélességű lézer

Tartalomjegyzék

1. Az 1310nm bevezetése DFB 100KHz BTF keskeny vonalszélességű lézer

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

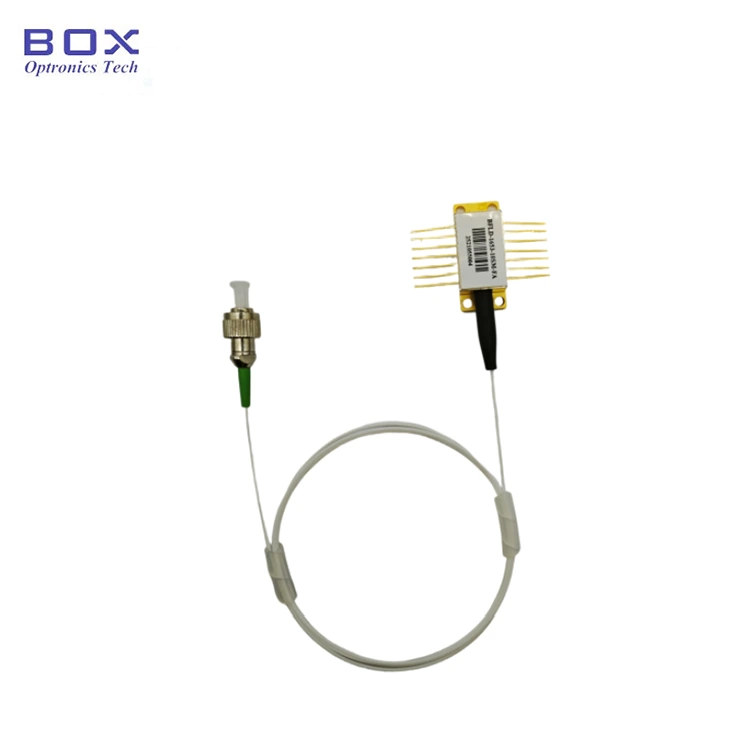

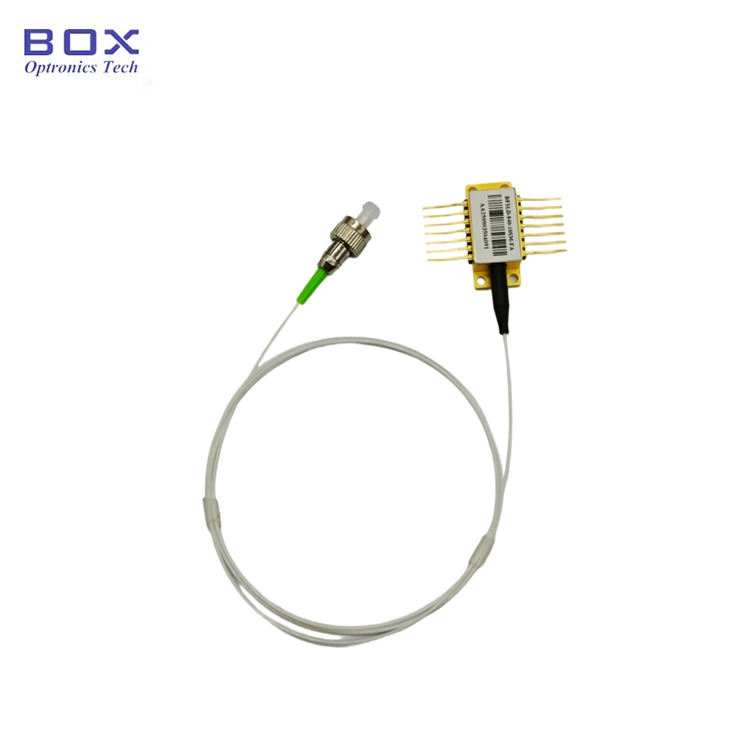

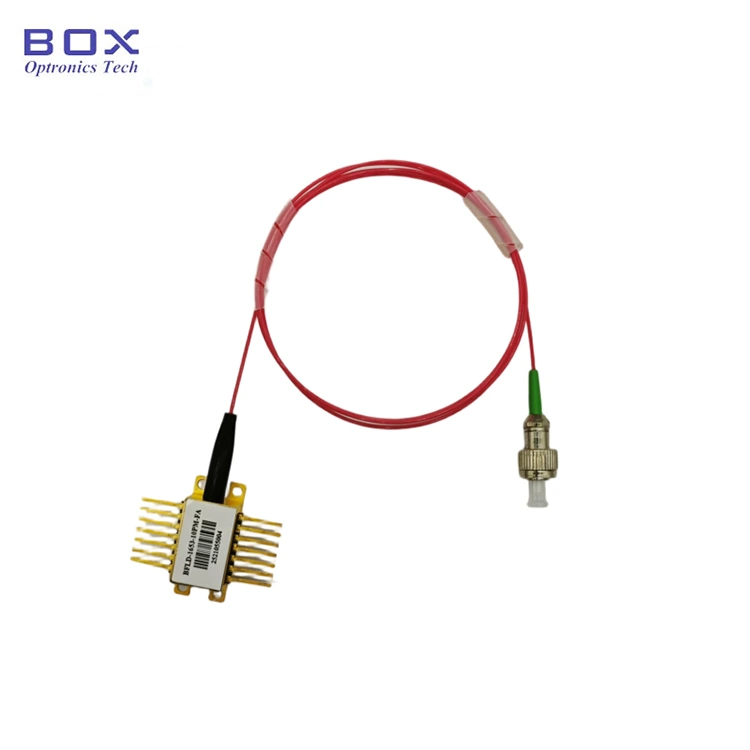

Az 1310 nm-es DFB 100 kHz-es BTF keskeny vonalszélességű lézer egy nagy teljesítményű lézer Lidar, szélradar, optikai alkalmazásokhoz szálérzékelés és koherens kommunikáció. Akár kimenő teljesítménnyel rendelkezik 100 mW, 100 kHz-nél kisebb 3 dB sávszélesség és alacsony küszöbáram. Opcionális SM/PM szállal, széles üzemi hőmérséklettel és nagy megbízhatósággal. Kérjük, használja ESD védelem alatt, és szabályozza a meghajtó áramát és hőmérsékletét szigorúan, és kerülje a túláram okozta károkat.

Termék Műszaki adatok

Termékjellemzők

● SMF-28e vagy PM1310 pigtail;

● Kimeneti teljesítmény >100mW

● Keskeny vonalszélesség <100KHz;

● 14 tűs BTF csomag TEC-vel, optikai leválasztóval, és Monitor PD.

Termék alkalmazások

● Lidar;

● szélradar;

● Optikai szál érzékelés;

● Koherens kommunikáció.

Termék Részletek

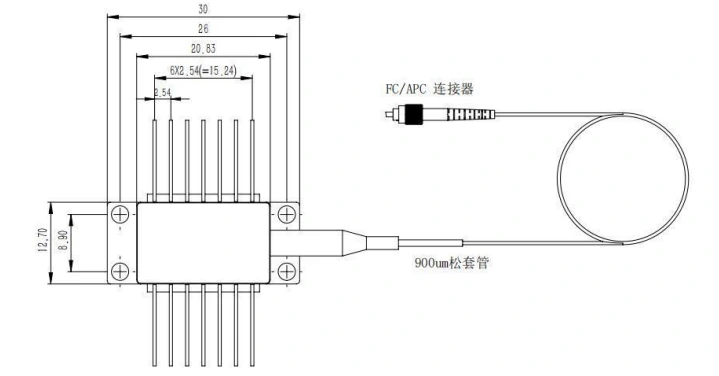

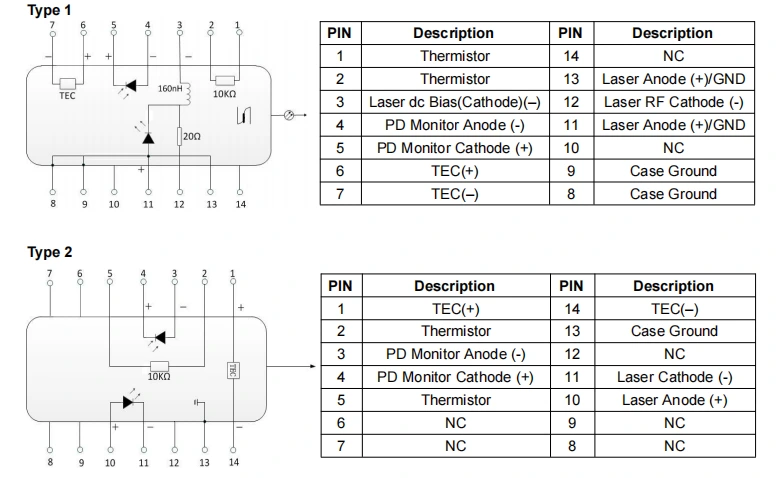

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1310 nm DFB 100 kHz BTF keskeny vonalszélességű lézer

● GYIK

(1) Lehetséges-e változtatni a hullámhosszon az áramerősség beállításával? Mi a tartomány?

--Igen. Az áram hullámhossz-együtthatója 0,01 nm/mA, és a hőmérsékleti hullámhossz-együttható 0,1 nm/℃. A WL állítható tartománya ~közép WL+/- 1 nm körül van

(2) Mekkora a vonal szélessége? Adsz normál vonalszélességű LD-t?

--3 dB vonalszélesség kisebb, mint 100 kHz. MHz-szintű LD elérhető.

(3) Mi a teljesítményszabályozási tartomány?

--10-100%

(4) Biztosít védőszálas csövet és szálcsatlakozót?

--Igen. 900um laza cső és FC/APC, SC/APC vagy egyéb csatlakozók vannak választható.

Rendelés információkat

pl.: BNLD-1310-11HPM-FA

(Rendelési információ: 1310nm DFB 100KHz BTF keskeny vonalszélességű lézer, 100mW kimeneti teljesítmény, PM szállal, FC/APC csatlakozóval, Type1 pin-out).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A bekapcsolási folyamat során soha ne alkalmazzon közvetlenül nagy áramot, pl ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt az aktuális szinten közel a chip küszöbéhez, majd fokozatosan növelje az áramerősséget kicsiben lépésekkel, amíg el nem éri a kívánt szintet.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
