1030nm 200mW 100kHz DFB Butterfly lézerdióda

Tartalomjegyzék

1. Az 1030 nm bevezetése 200mW 100kHz DFB Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

Ez egy 1030nm-es 200mW-os 100kHz-es DFB Butterfly lézer Dióda, +/-2nm hullámhossz tűréssel, 14 tűs szabványos pillangócsomag, és PM980 szál. Nagy kimeneti teljesítménnyel és keskeny vonalszélességgel rendelkezik, és integrálja a TEC-t és a termisztort. Alkalmas optikai érzékelésre és képalkotásra. Kérem használja ESD védelem alatt.

Termék Műszaki adatok

Termékjellemzők

● PM980 szálas copf;

● 200mW nagy kimeneti teljesítmény;

● 100 kHz alatti keskeny vonalszélesség;

● 14 tűs BTF csomag TEC-vel, termisztorral és Monitor PD.

Termék alkalmazások

● Lidar;

● Száloptikai érzékelés;

● Spektroszkópia;

● Magforrás lézerekhez.

Termék Részletek

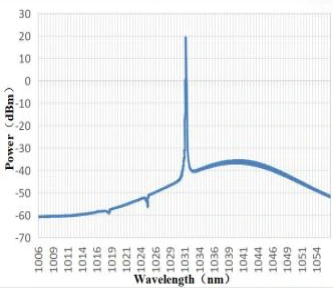

● Tipikus spektrum: 1030 nm, +/-2 nm hullámhossz tolerancia.

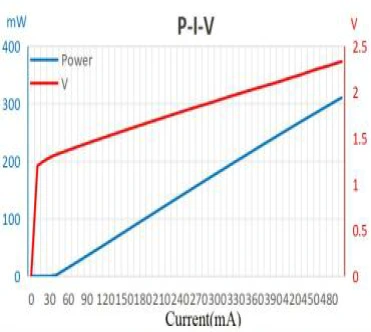

● PIV-1030nm 200mW 100KHz DFB Butterfly lézerdióda

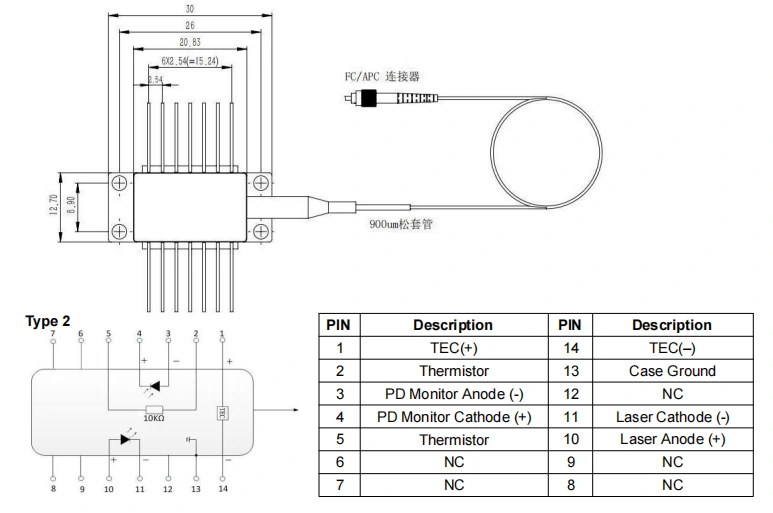

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1030 nm 200 mW 100 kHz DFB Butterfly lézerdióda

● GYIK

(1) Lehetséges-e változtatni a hullámhosszon az áramerősség beállításával? Mi a tartomány?

--Igen. Az áram hullámhossz-együtthatója 0,01 nm/mA, és a hőmérsékleti hullámhossz-együttható 0,1 nm/℃. A WL állítható tartománya ~közép WL+/- 1 nm körül van.

(2) Mekkora a copf hossza?

--1,2+/-0,1 méter.

(3) Mi a teljesítményszabályozási tartomány?

--10-100%

Rendelés információkat

pl.: BNLD-1030-2HPM-FA

(Rendelési információ: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, PM980 szállal, FC/APC csatlakozóval, szivattyútűvel).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Lézersugárzás veszélye: Amikor a készülék működik, nagy intenzitású lézersugarat bocsát ki. Ne nézzen közvetlenül rá a szál végfelületét, mivel ez szemsérülést okozhat.

● ESD védelem: Ez az eszköz az elektrosztatikusan érzékeny. Ezért szigorú antisztatikus védelmi intézkedéseket kell tenni be kell tartani a csomagolás, szállítás és használat során. Ezen kívül óvintézkedések meg kell tenni a tápfeszültség túlfeszültségének megelőzése érdekében, mivel ennek elmulasztása előfordulhat a készülék maradandó károsodása esetén (pl. gondoskodjon a berendezés megfelelő földeléséről és viseljen antisztatikus csuklópántot).

● Fiber- és eszközkezelés: Optikai a szálak törékenyek. Ne húzza a készüléket a szál segítségével. Behelyezéskor ill Ha kiveszi a készüléket a foglalatból, ne gyakoroljon nyomást vagy húzza meg a készüléket hüvely a készülékház hátulján. Csatlakozókkal felszerelt készülékeknél, ügyeljen arra, hogy a készüléket és a szálas csatlakozót egyszerre emelje fel beszerelés vagy eltávolítás során.

● Csapforrasztási követelmények: Ha a csapok kell forrasztani, a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a a következő: a forrasztási folyamat során a készüléknek áramtalanított állapotban kell lennie állapotba, és a forrasztópákát megfelelően földelni kell.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
