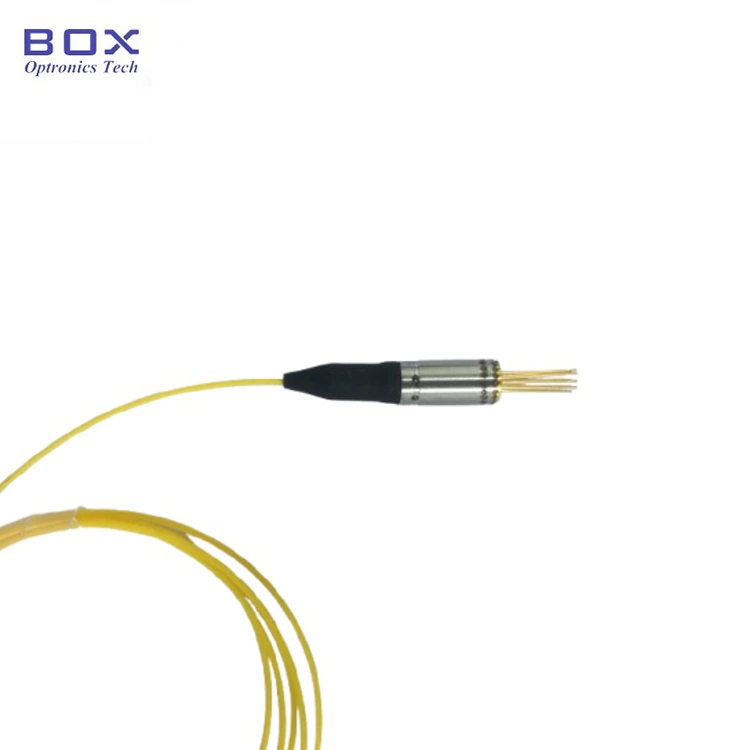

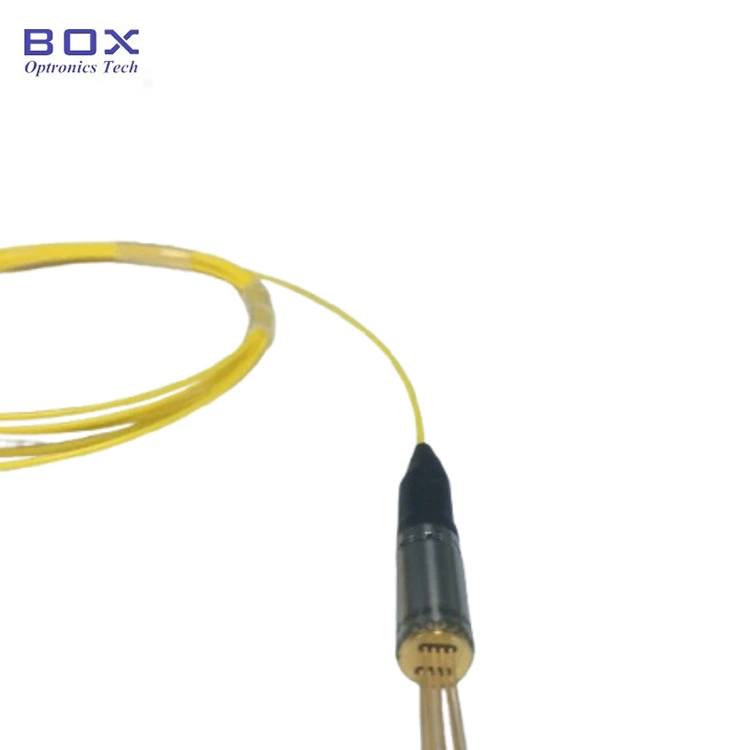

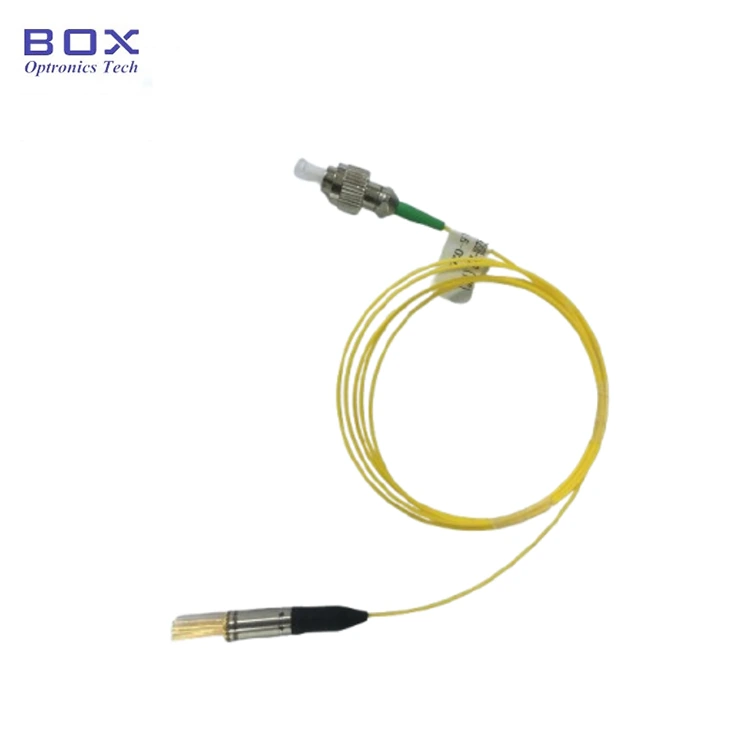

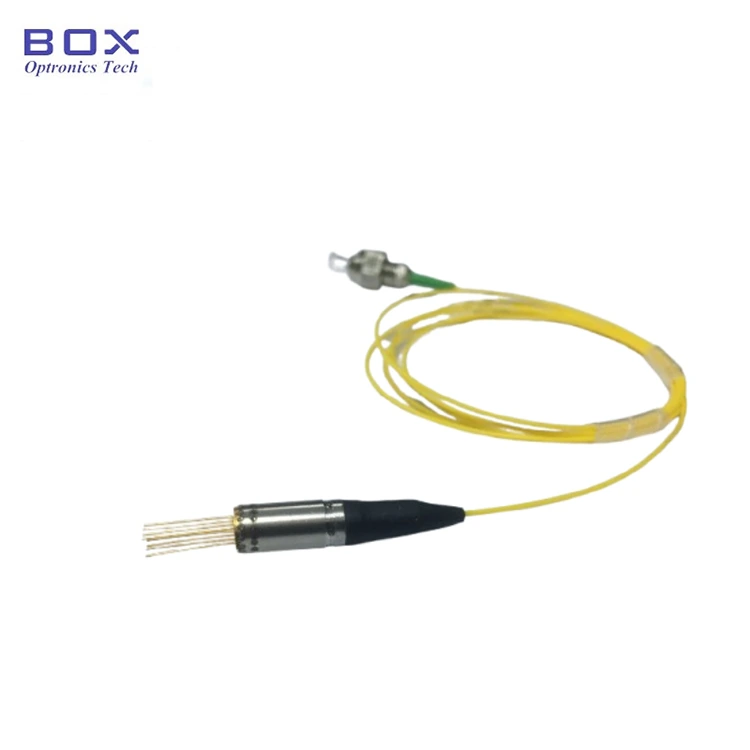

1550 nm-es keskeny vonalszélességű koaxiális pigtailed DFB lézer

Termék áttekintése - 1550 nm keskeny vonalszélességű koaxiális DFB lézer

A Box Optronics 1550 nm-es keskeny vonalú koaxiális DFB lézere egy TEC-hűtéses elosztott visszacsatoló lézer, amelyet LiDAR hatótávolságú rendszerekhez és autonóm vezetési alkalmazásokhoz terveztek. 1550 nm középső hullámhosszon működik, ≥2 mW optikai kimenetet biztosít egymódusú szálon keresztül, és ≤500 kHz spektrális vonalszélességet, önheterodin módszerrel mérve. A lézer egy termoelektromos hűtőt (TEC), termisztort, InGaAs PIN-monitor fotodiódát és optikai leválasztót tartalmaz egy kompakt koaxiális csomagban, FC/APC vagy SC/APCfiber pigtail segítségével.

Főbb jellemzők -1550 nm-es keskeny vonalszélességű koaxiális pigtailed DFB lézer

· Közép hullámhossz: 1550 nm, +/-3 nm WL tolerancia

· Szűk spektrális vonalszélesség: ≤500 kHz (önheterodin mérési módszer)

· Optikai kimeneti teljesítmény: minimum 2 mW (SM szálas kimenet)

· Beépített optikai leválasztó: ≥30 dB leválasztás

· Beépített termoelektromos hűtő (TEC) és termisztor

· Beépített InGaAs PIN monitor fotodióda

· Alacsony zajszint, alacsony torzítású működés

· Nagy megbízhatóság és hosszú élettartam

Tipikus alkalmazások -1550 nm-es keskeny vonalszélességű koaxiális pigtailed DFB lézer

· FMCW LiDAR rendszerek az autonóm vezetéshez és az ADAS-hoz

· Koherens LiDAR az egyidejű tartomány- és sebességméréshez

· LiDAR rendszerek 3D képalkotáshoz és autonóm navigációhoz

· Ipari LiDAR rendszerek robotikához, AGV-navigációhoz és automatizáláshoz

· Koherens optikai kommunikációs tesztrendszerek és optikai mérőberendezések

· Elosztott optikai érzékelőrendszerek

· Optikai frekvenciatartomány reflektometria (OFDR)

· Fotonikai kutatás és laboratóriumi koherens kimutatási kísérletek

· OEM-integráció a LiDAR modulokba, autóipari érzékelőkbe és ipari érzékelőberendezésekbe

Termékspecifikáció -1550 nm keskeny vonalszélességű koaxiális pigtailed DFB lézer

Abszolút maximális névleges értékek (Tc = 25°C)

Optikai-elektromos jellemzők (Tc = 25°C)

A TEC és a termisztor jellemzői

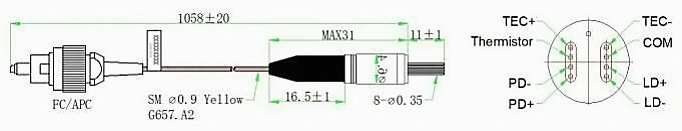

A csomag és a PIN-kód meghatározása

Csomag típusa: koaxiális hermetikus csomag TEC-vel

Beépített alkatrészek: optikai leválasztó, termoelektromos hűtő (TEC), termisztor, InGaAs PIN monitor fotodióda

Rendelési információ -1550 nm keskeny vonalú koaxiális pigtailed DFB lézer

Modellnómenklatúra

BLD - X XX XX X - X XX (XX)

Példa: BLD-ND5502H-IFA(TEC)

Adatlap -1550 nm keskeny vonalszélességű koaxiális pigtailed DFB lézer

Adatlap

Gyakran Ismételt Kérdések (GYIK)

K: Mit jelent a „keskeny vonalszélesség” és miért fontos a LiDAR számára?

V: A spektrális vonalszélesség a lézer optikai frekvenciaspektrumának szélességét jelenti. Ez a lézer <500 kHz-es vonalszélességet biztosít önheterodin módszerrel mérve. A keskenyebb vonalszélesség általában hosszabb koherenciahosszt eredményez, ami fontos a koherens detektálási technikáknál, mint például az FMCW LiDAR.

Az FMCW LiDAR rendszerekben az átvitt és visszavert optikai jelek interferálnak a tartomány és sebesség mérésére használt ütemjel generálásával. A keskeny vonalszélességű lézer segít megőrizni a koherenciát, csökkenti a fáziszajt, és javítja a mérési érzékenységet nagy hatótávolságú és nagy felbontású alkalmazásokban.

K: Mi a különbség ez a koaxiális keskeny vonalszélességű lézer és a pillangóba csomagolt DFB lézer között?

V: Az elsődleges különbség a csomag formája. Ez a termék kompakt koaxiális csomagot használ integrált TEC-vel, termisztorral, monitor fotodiódával és optikai leválasztóval, így alkalmas helyszűke LiDAR modulokhoz és szálcsatolású OEM-integrációhoz.

A pillangóba csomagolt DFB lézerek általában több elektromos interfészt és nagyobb rugalmasságot biztosítanak a laboratóriumi rendszerek, távközlési berendezések és az egyedi hő- vagy elektromos tervezést igénylő alkalmazások számára.

A megfelelő csomag a rendszerkövetelményektől függ, beleértve a méretet, a hőkezelést, az elektromos interfészt és az integrációs módot.

K: Az 1550 nm-es hullámhossz szembiztos az autóipari LiDAR számára?

V: Az 1550 nm-es hullámhosszú tartományt általában a szem számára biztonságosabbnak tekintik a LiDAR alkalmazásokhoz, mint a rövidebb hullámhosszakhoz, például a 905 nm-hez. Körülbelül 1550 nm-en a szem elülső struktúrái általi abszorpció jelentősen csökkenti a retina expozícióját, lehetővé téve a LiDAR rendszerek számára, hogy magasabb megengedhető optikai teljesítményszintet érjenek el a vonatkozó lézerbiztonsági szabványok szerint.

A végső szembiztonsági besorolás a teljes rendszer kialakításától függ, beleértve a kimeneti teljesítményt, a sugárdivergencia, a modulációs formátumot, az expozíciós időtartamot és az olyan szabványoknak való megfelelést, mint az IEC 60825.

K: Mi a minimális rendelési mennyiség (MOQ)?

V: A MOQ 2 db.
