1550 nm-es DFB 100 KHz BTF keskeny vonalszélességű lézer

Tartalomjegyzék

1. Az 1550nm bevezetése DFB 100KHz BTF keskeny vonalszélességű lézer

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

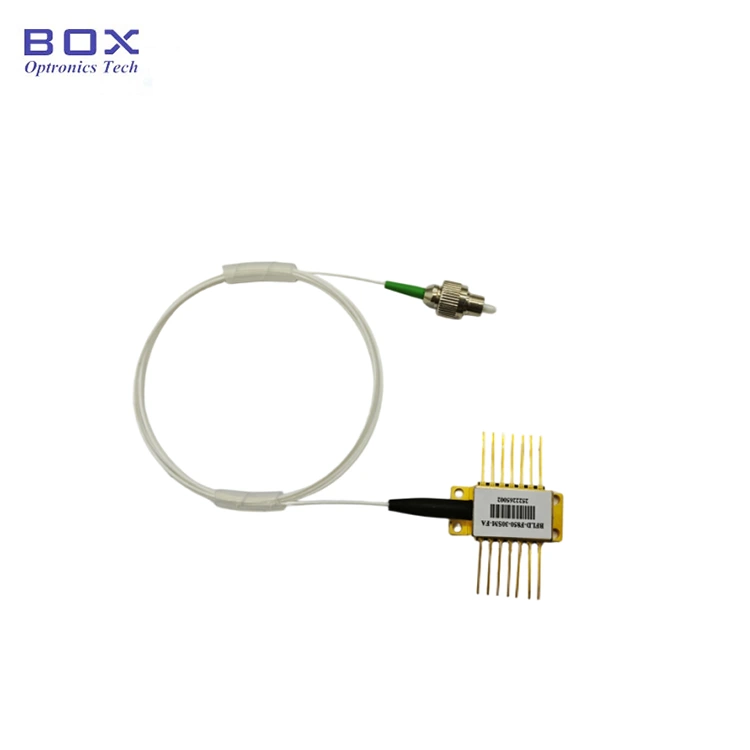

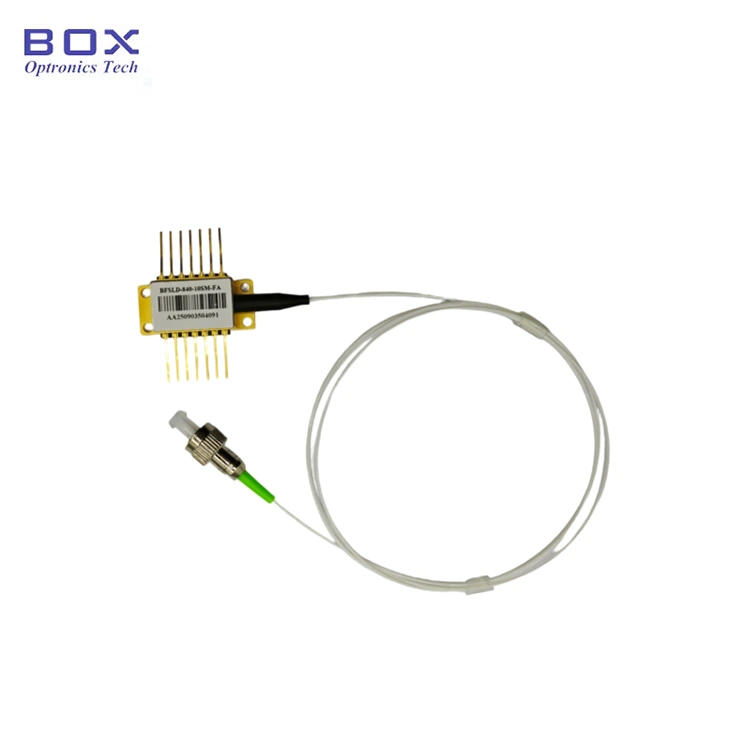

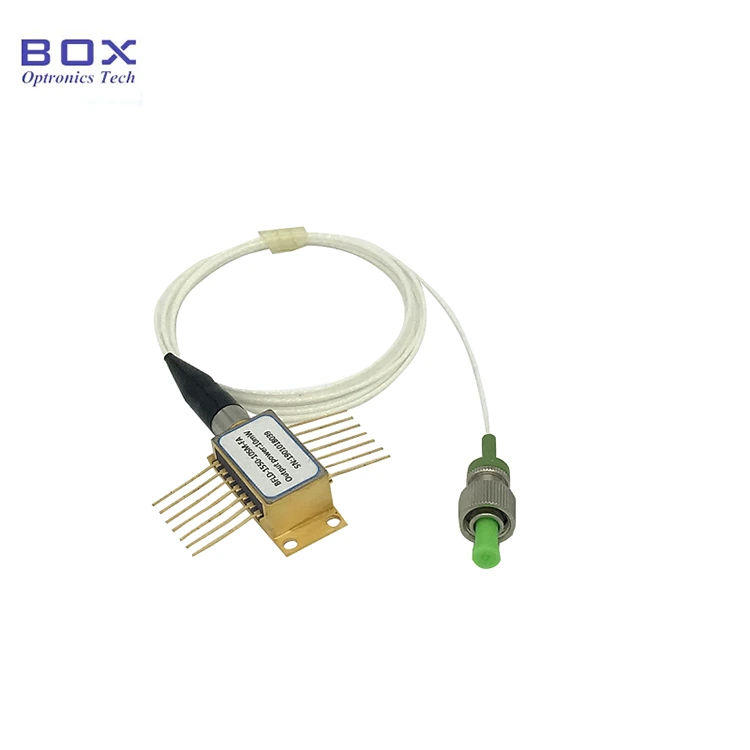

Termék bemutatása

Az 1550 nm-es DFB 100 kHz-es BTF keskeny vonalszélességű lézer olyan nagy pontosságú alkalmazásokhoz tervezték, amelyek ultrastabil, keskeny sávot igényelnek fényforrások. Ez a lézer 1550 nm-es hullámhosszon működik, és <100 kHz-en működik vonalszélesség, >50mW kimeneti teljesítmény. Ideális WDM-hez (Wavelength Division Multiplexing) rendszerek, száloptikai érzékelők és tesztberendezések, amelyek alacsony igényt igényelnek vonalszélesség és nagy spektrális tisztaság. Működés közben ez a készülék a nagy intenzitású lézersugár. Ne nézzen közvetlenül a szál végfelületébe; csinál így szemsérülést okozhat.

Termék Műszaki adatok

Termékjellemzők

● Többkvantum kút (MQW);

● Magas kimeneti teljesítmény >50mW;

● 14 tűs BTF csomag TEC-vel, termisztorral, ill optikai leválasztó.

Termék alkalmazások

● Lidar;

● Laboratórium szűk vonalszélességű fényforrások és optikai teszt;

● Optikai szál kommunikáció;

● Optikai szál érzékelő.

Termék Részletek

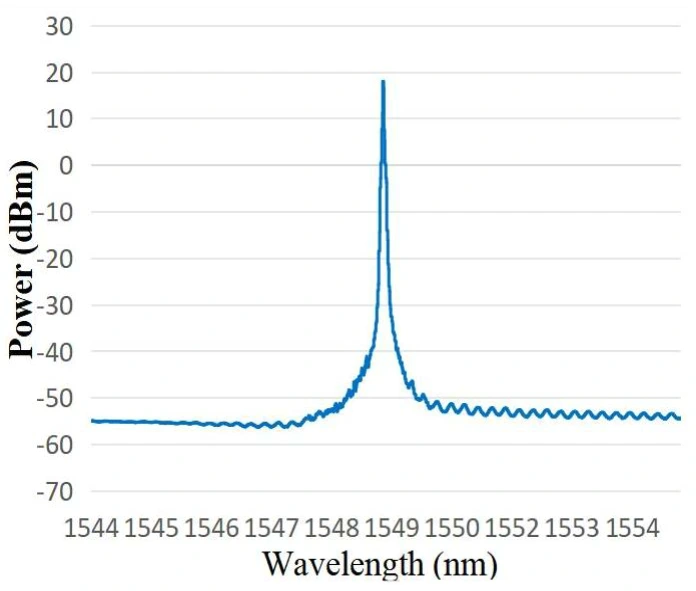

● Tipikus spektrum: 1549,38 nm, WL tolerancia 1550+/-2 nm lehet.

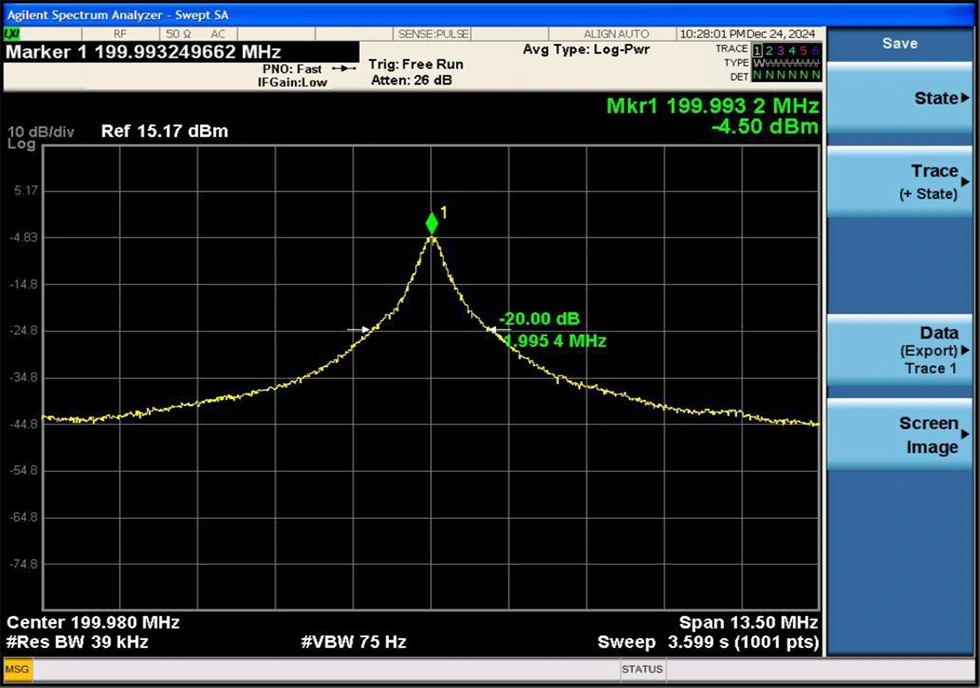

● Tipikus vonalszélesség: 3 dB spektrális vonalszélesség <100 KHz (20 dB vonalszélesség / 20)

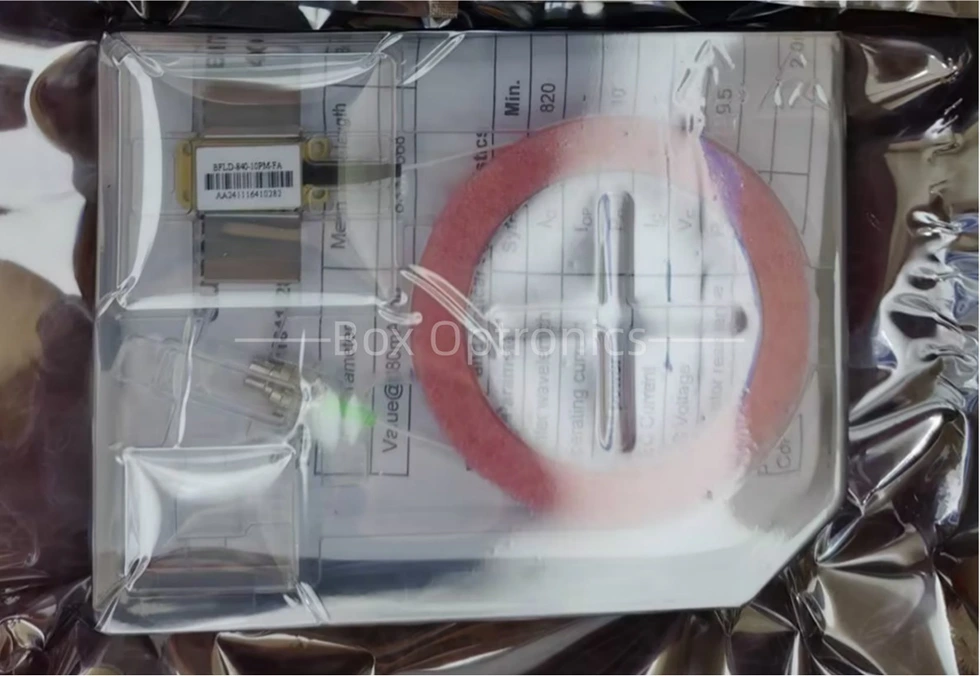

● Csomagolási példa

*Önálló eszköz; nincs beépített illesztőprogram (opcionális külső illesztőprogram).

Rendelési információk

pl.: BNLD-1550-11HSM-FA2

(Rendelési információ: 1550nm DFB 100KHz BTF keskeny vonalszélességű lézer, 100mW kimeneti teljesítmény, SM szállal, FC/APC csatlakozóval, Type2 pin-out).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha vannak néhány raktáron van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● A megelőzés érdekében ellenőrizze a termék működési áramkörének stabilitását impulzusáramok okozta károk.

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A készülék használatakor szigorúan tartsa be az üzemi feszültséget és adatlapon megadott áramtartományok. A legfontosabb paraméterek – beleértve az Ith (küszöbáram), Iop max (maximális üzemi áram), Vop max (maximális Működési feszültség) és λc (középső hullámhossz) – hivatkozni kell kifejezetten a kiszállításkor megadott tesztjelentésben.Megjegyzés:Működés az abszolút maximális névleges értékeken túl a készülék maradandó károsodását okozhatja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
