Fabry Perot FP lézerforrás modul

Tartalomjegyzék

1. A Fabry Perot FP lézerforrás modul bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termékadatok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Árajánlat- és fizetési feltételek

10. Átfutási idő

11. Üzemeltetési megjegyzések és karbantartás

12. Minőségbiztosítás és vevőszolgálat

Termékismertető – Fabry Perot FP lézerforrás modul

A Fabry Perot FP lézerforrás modul félvezető lézerchipet, professzionálisan megtervezett meghajtó áramkört és TEC vezérlést alkalmaz a lézer biztonságos működése, a stabil kimeneti teljesítmény és a spektrum biztosítása érdekében. Az 532 nm, 785 nm és 1064 nm opcionális. A kimenő teljesítmény meghaladja az 50 mW-ot. Számítógépes gazdaparancsok és szoftverek állnak rendelkezésre a működéshez és az integrációhoz. Alkalmas pumpás lézerforrásként orvosbiológiai és spektrális elemzésekhez.

Termékleírások – Fabry Perot FP lézerforrás modul

Termékjellemzők – Fabry Perot FP lézerforrás modul

● 50mW nagy kimeneti teljesítmény;

● Stabil teljesítmény és spektrum;

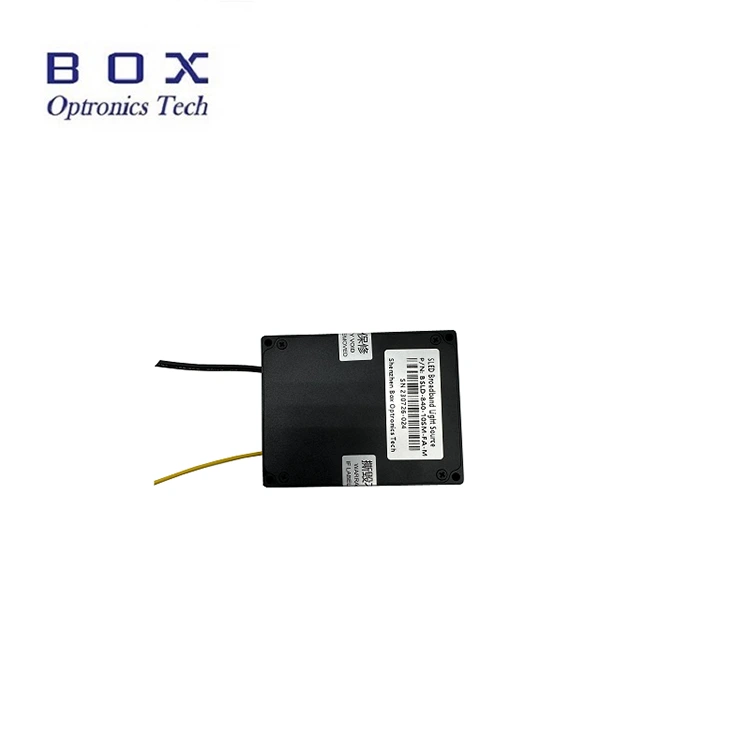

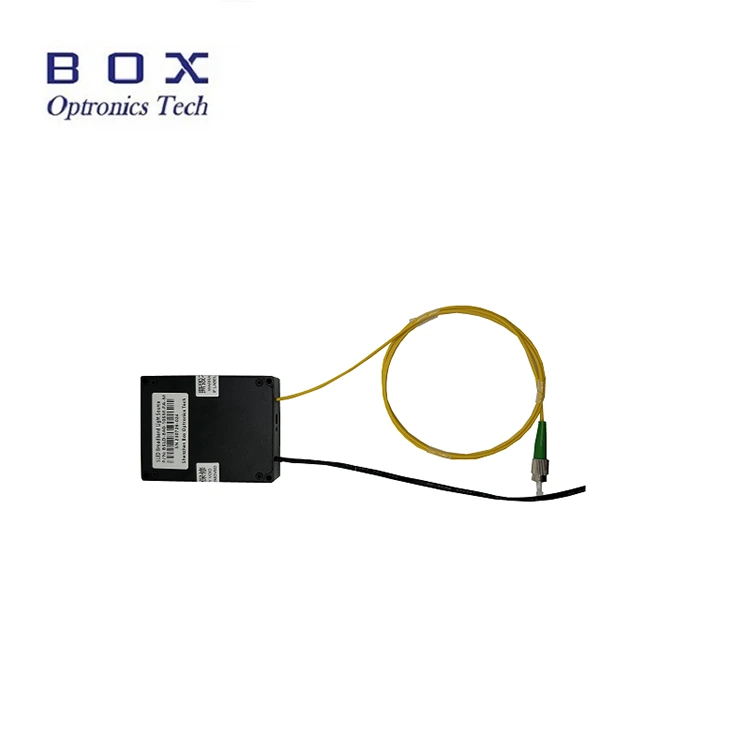

● 70x90x18mm-es kompakt modulcsomag.

Termékalkalmazások – Fabry Perot FP lézerforrás modul

● Orvosbiológiai;

● Spektrális elemzés;

● Optikai szál érzékelő.

Termék részletek - Fabry Perot FP lézerforrás modul

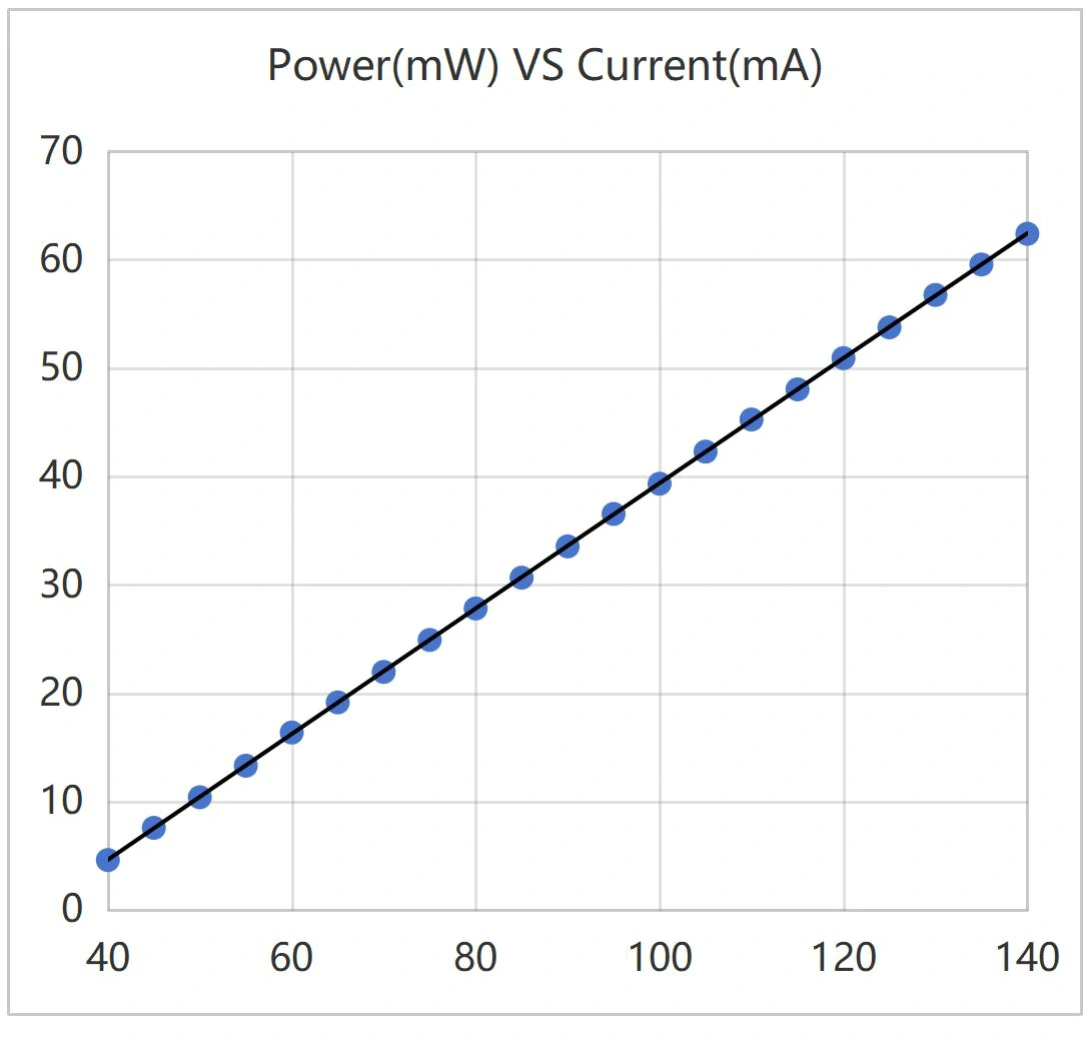

● Tipikus görbe: 785 nm 50 mW FP lézerforrás

Működési lépések – Fabry Perot FP lézerforrás modul

1. lépés. Kicsomagolás: Összeszerelés előtt ellenőrizze, hogy minden tartozék komplett-e.

2. lépés. Tápellátás: Egyenáramú kapcsolóüzemű tápegységhez vagy a tápellátási követelményeknek megfelelő szabályozott tápegységhez csatlakozik. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (A hálózati adaptert a helyi feszültségszabványoknak megfelelően szállítjuk.)

3. lépés. Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4. Csatlakozás a gazdaszámítógéphez: Az USB-RS485 DB9 adatkábellel csatlakoztassa a Fabry Perot FP lézerforrás modult és a számítógépet; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot az USB-RS485 soros port adatkábel azonosításához, ellenkező esetben a gazdaszámítógép szoftvere és a fényforrás modul nem csatlakoztatható és nem kommunikálhat megfelelően. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

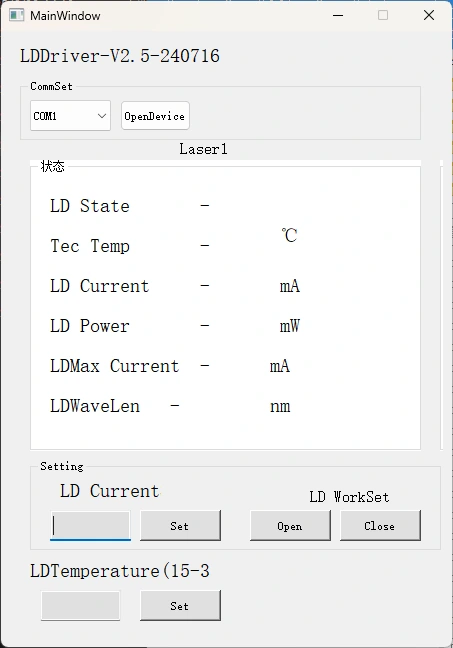

5. lépés. Vezérlőszoftver: A Box Optronics soros parancsot vagy PC-szoftvert biztosít a Fabry Perot FP lézerforrás modul LD áramának vezérléséhez. Válassza ki a megfelelő portot, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében az első üzembe helyezéskor lassan növelje meg a meghajtó áramát. Ne kapcsoljon azonnal teljes áramot.)

6. lépés. Használat után kattintson a bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelési információ - Fabry Perot FP lézerforrás modul

pl.: BFL-F1064-50SM-FA-M

(Rendelési információ: Fabry Perot FP lézerforrás modul, 1064 nm, 50 mW kimeneti teljesítmény, SM szállal, FC/APC csatlakozóval, modulcsomaggal).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és tesztlap-Fabry Perot FP lézerforrás modul

Adatlap

Tesztlap

Árajánlat és fizetési feltételek – Fabry Perot FP lézerforrás modul

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - Fabry Perot FP lézerforrás modul

Gyártási idő: 10-15 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)

Nemzetközi logisztika: 3-5 munkanap.

Használati megjegyzések és karbantartás – Fabry Perot FP lézerforrás modul

● Nem ajánlott gyakran behelyezni vagy eltávolítani a száloptikai csatlakozókat, hogy elkerüljük a porszennyeződést – ami megnövekedett behelyezési veszteséghez vezethet – vagy a szálcsatlakozó végfelületeinek megégését.

● Tisztítsa meg a szálcsatlakozókat egy szöszmentes törlőkendővel, és ellenőrizze a szálvégfelület-érzékelővel a csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület megégését. Az optikai csatlakozókat porvédő sapkákkal kell lefedni.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, ajánlott fúziós splicer használata.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; száraz helyen tároljuk.

Minőségbiztosítás és vevőszolgálat – Fabry Perot FP lézerforrás modul

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
