850 nm-es FP Butterfly lézerdióda

Tartalomjegyzék

1. A 850nm bevezetése FP Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

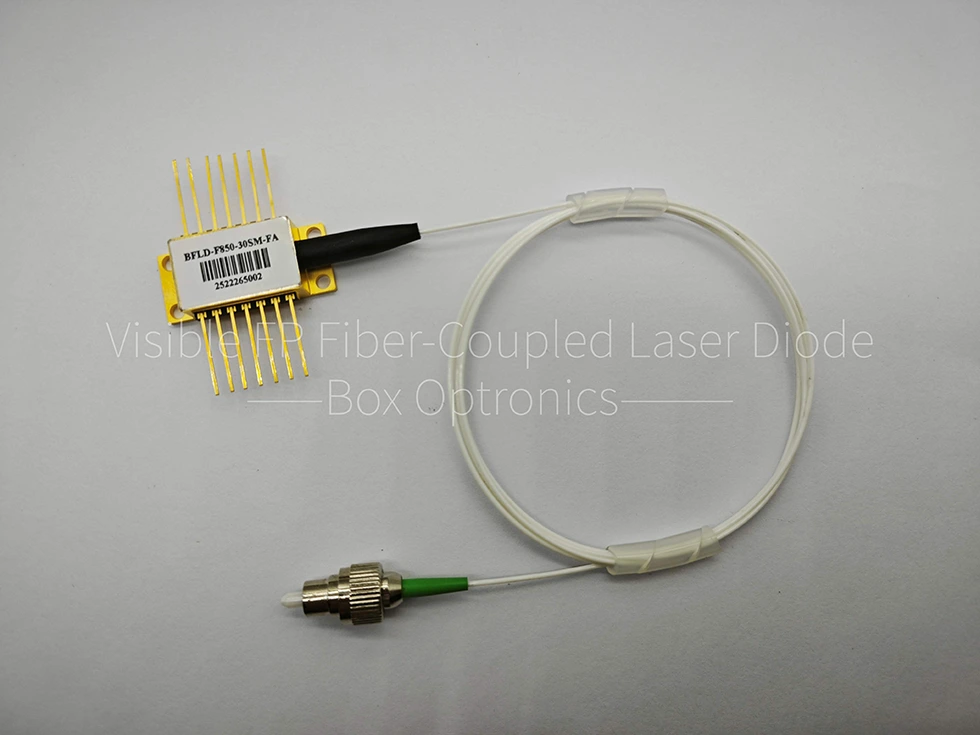

A 850 nm-es FP Butterfly lézerdióda kimeneti teljesítménnyel rendelkezik 30mW-ig, jó sugárminőség az optikai szálakkal való hatékony csatoláshoz és egyéb optikai alkatrészek, és integrálja a termoelektromos hűtőt (TEC), PD monitorozása és termisztor. Alkalmas olyan területekre, mint például a rövid hatótávolság optikai kommunikáció és szálérzékelés.

Termék Műszaki adatok

Termékjellemzők

● SM Hi780 szál copf;

● Magas kimeneti teljesítmény 30mW-ig;

● 14 tűs BTF csomag TEC-vel, termisztorral, ill figyeli a PD-t.

Termék alkalmazások - 850nm FP Butterfly Lézer dióda

● Rövid távú optikai Kommunikáció;

● Laboratóriumi fényforrások és optikai teszt;

● Biológiai képalkotás;

● Optikai szál érzékelés.

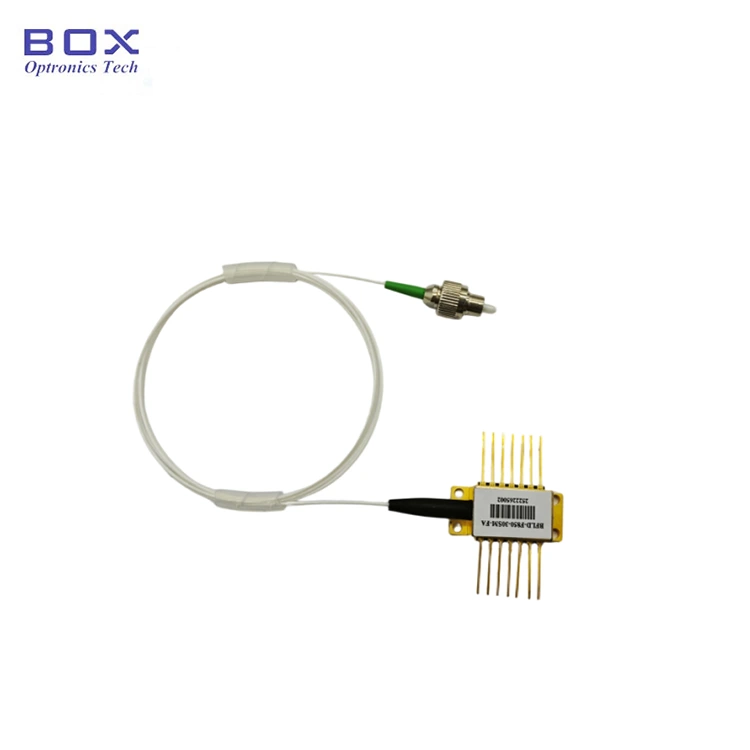

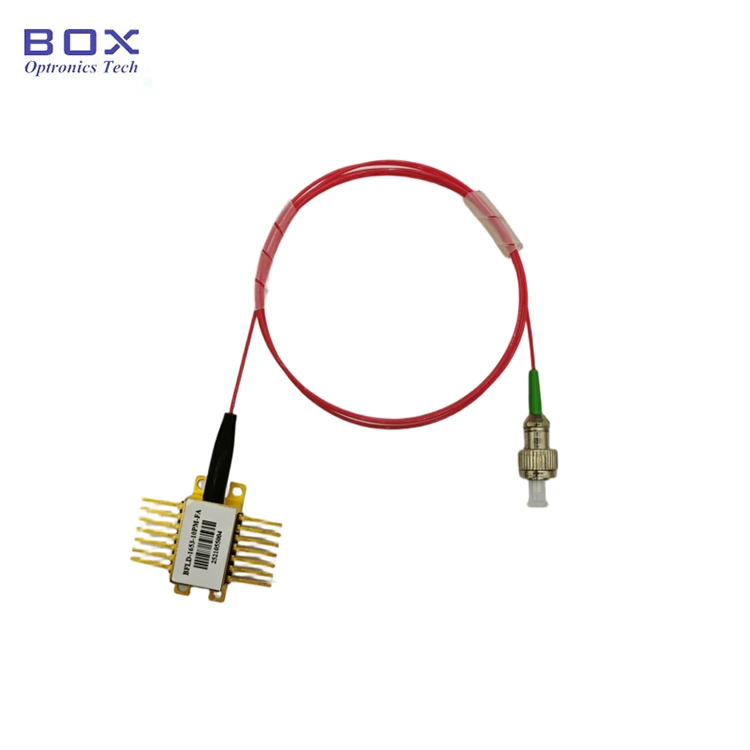

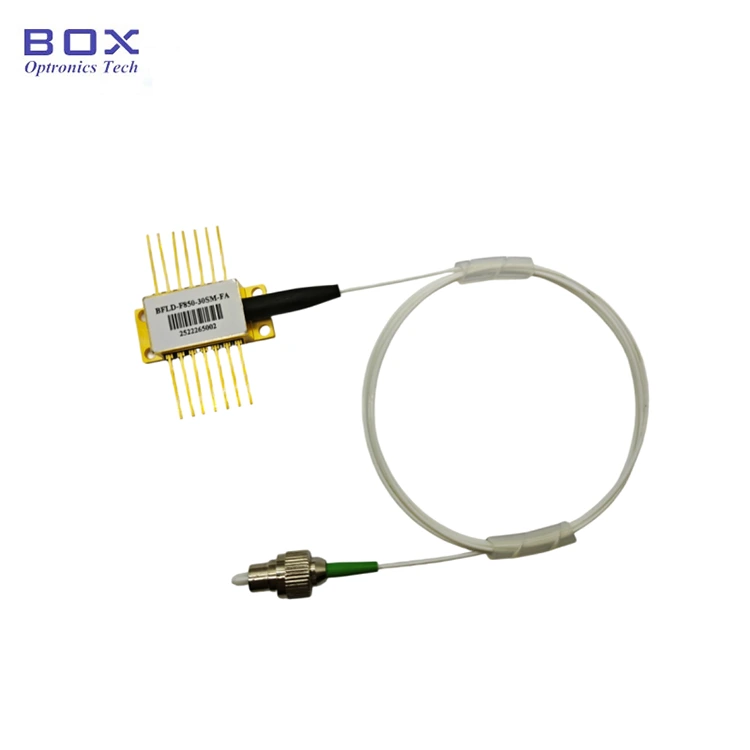

Termék részletek

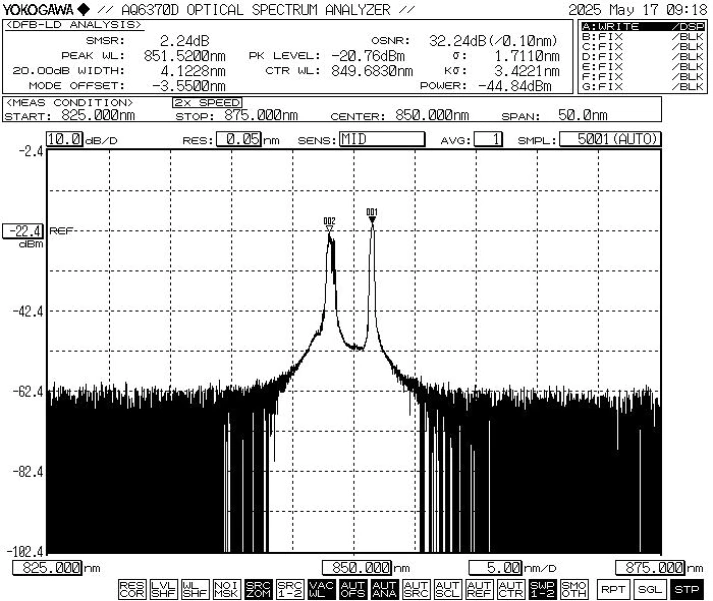

● Tipikus spektrum: 850 nm, WL tolerancia +/-10 nm.

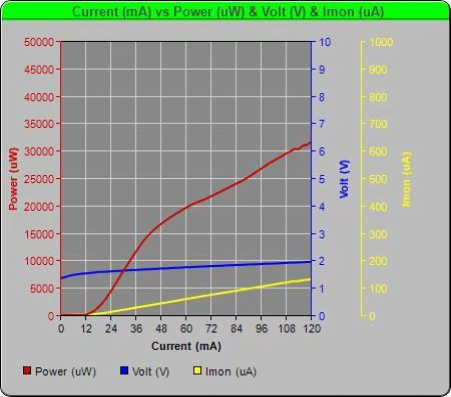

● PIV-850nm 30mW FP Butterfly lézerdióda

● Standard tartozékok

*Önálló eszköz; nincs beépített illesztőprogram (modulcsomag illesztőprogrammal az áramkör nem kötelező).

Rendelési információk

pl: BFLD-F785-30SM-FA

(Rendelési információ: 850nm FP Butterfly Laser Diode, 30mW kimenet tápellátás, SM szállal, FC/APC csatlakozóval, szivattyútűvel).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A készülék használatakor szigorúan tartsa be az üzemi feszültséget és adatlapon megadott áramtartományok. A legfontosabb paraméterek – beleértve az Ith (küszöbáram), Iop max (maximális üzemi áram), Vop max (maximális Működési feszültség) és λc (középső hullámhossz) – hivatkozni kell kifejezetten a kiszállításkor megadott tesztjelentésben.Megjegyzés:Működés az abszolút maximális névleges értékeken túl a készülék maradandó károsodását okozhatja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
