520 nm-es FP Butterfly lézerdióda

Tartalomjegyzék

1. Az 520 nm bevezetése FP Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

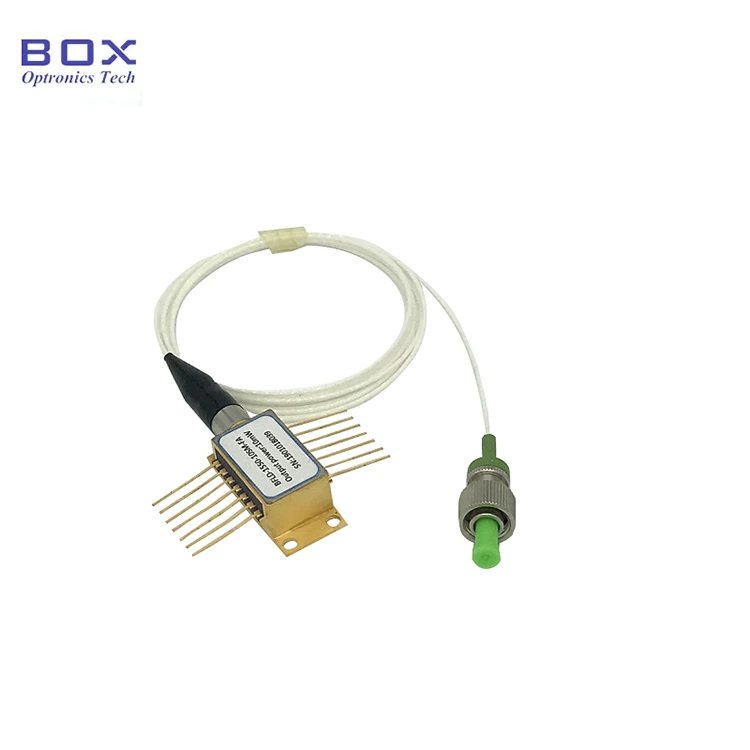

Termék bemutatása

Ez egy 520 nm-es FP Butterfly lézerdióda a 14 tűs pillangós csomag. Ez egy Fabry-Perot lézerdióda. Akár 30 mW-os teljesítményű kimeneti teljesítmény, beépített TEC és termisztor. A szál típusa lehet SM-460LE ill PM-S460-HP szál. Alkalmas optikai eszközökhöz. Ha a csapok megkívánják forrasztásnál a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet.

Termék Műszaki adatok

Termékjellemzők

● SM-460 LE vagy PM-S460-HP szál;

● Kimeneti tápfeszültség fel 30mW-ig;

● 14 tűs BTF csomag TEC-vel és Monitor PD-vel;

● Látható zöld fény szálcsatolt lézerdióda.

Termék alkalmazások

● Optikai műszerek;

● Száloptikai átvitel rendszer;

● Lézeres jelzés.

Termék részletek

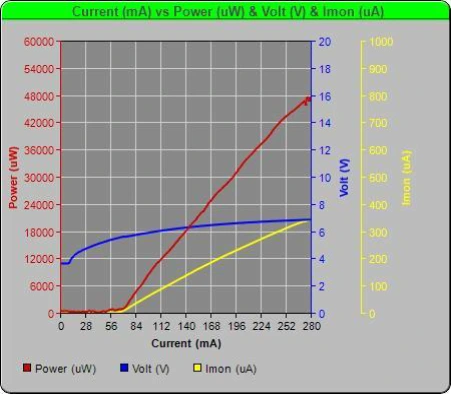

● Tipikus spektrum: PIV

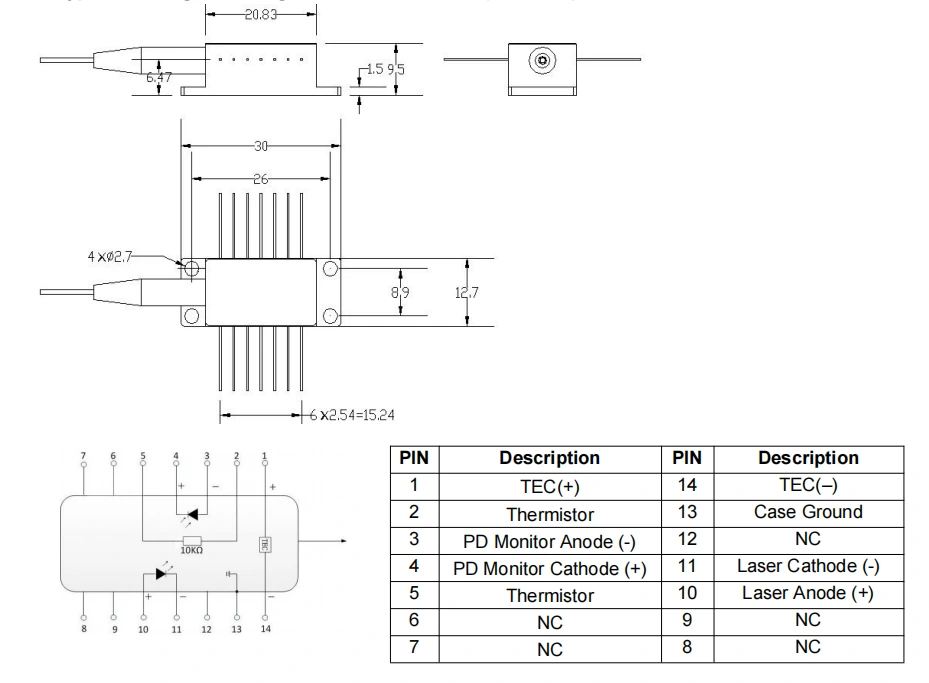

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 520 nm FP Butterfly Lézer dióda

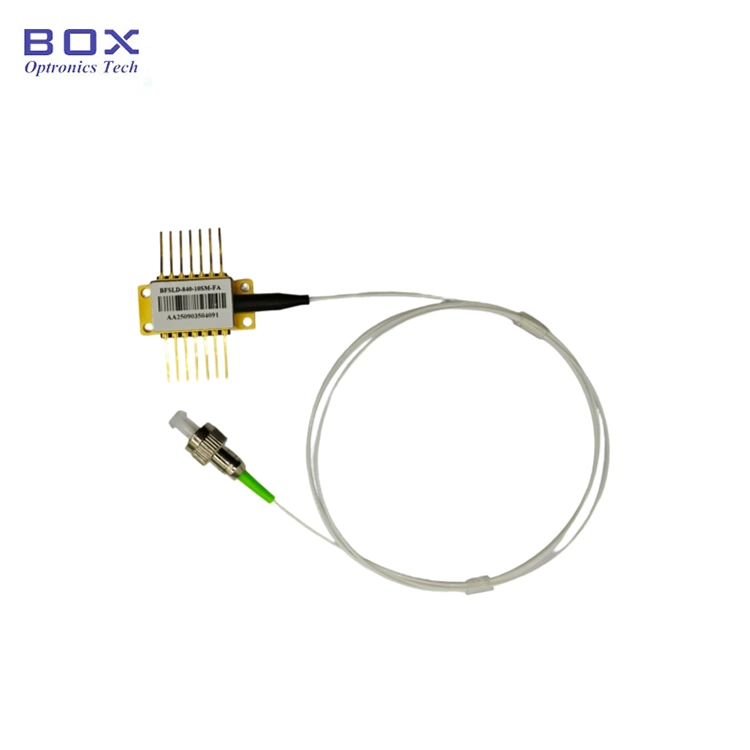

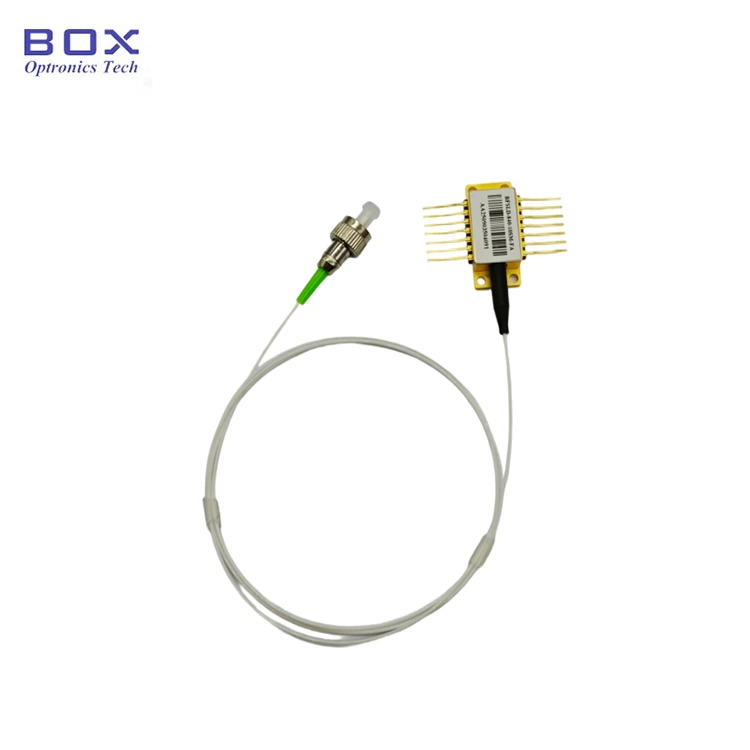

● Csomagolási példa

*Önálló eszköz; nincs beépített illesztőprogram (modulcsomag illesztőprogrammal az áramkör nem kötelező).

Rendelés információkat

pl.: BFLD-F520-30SM-FA

(Rendelési információ: 520nm FP Butterfly Laser Diode, 14 tűs pillangó csomag, 30mW kimeneti teljesítmény, 460LE SM szál, FC/APC csatlakozó)

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A bekapcsolási folyamat során soha ne alkalmazzon közvetlenül nagy áramot, pl ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt az aktuális szinten közel a chip küszöbéhez, majd fokozatosan növelje az áramerősséget kicsiben lépésekkel, amíg el nem éri a kívánt szintet.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.

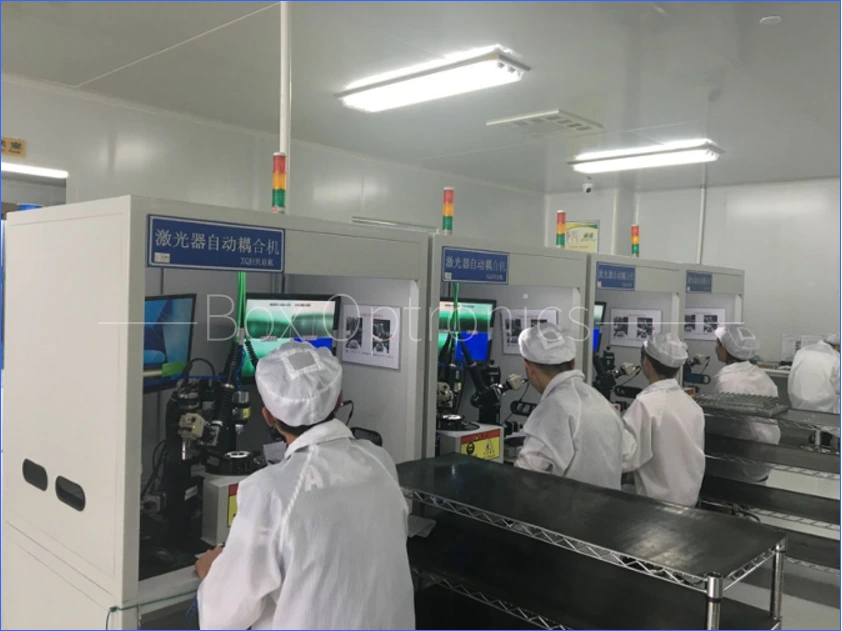

Valódi termelés vonalat
