785 nm-es FP Butterfly lézerdióda

Tartalomjegyzék

1. A 785nm bevezetése FP Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

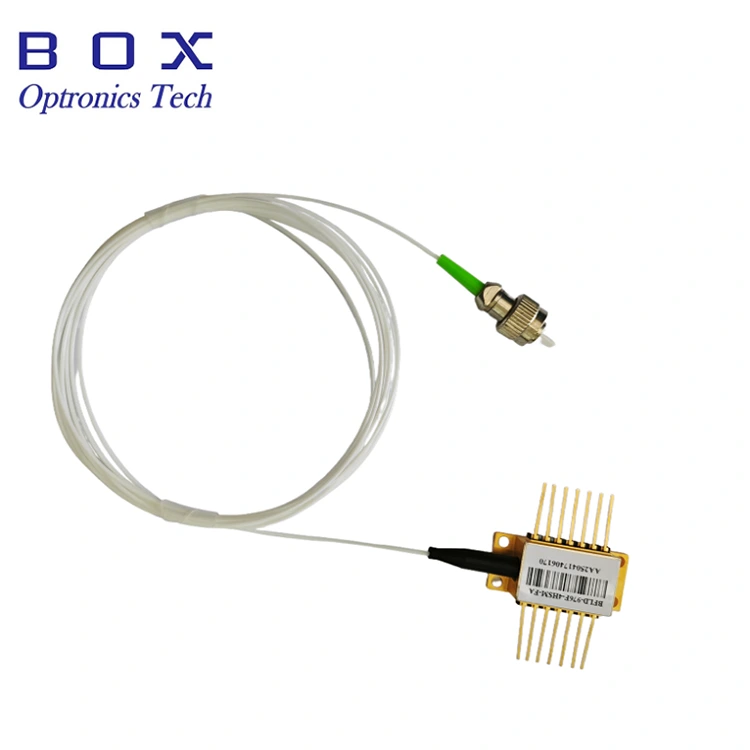

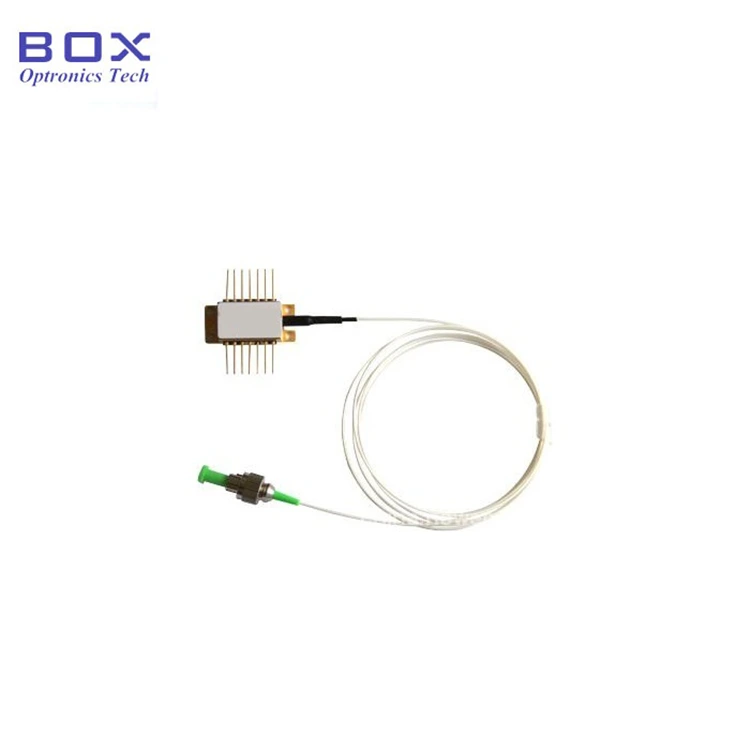

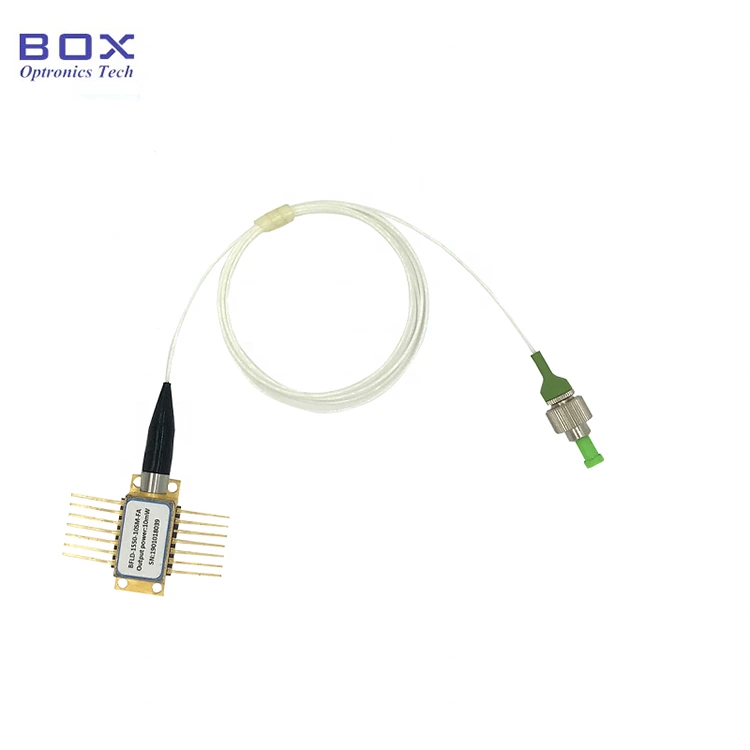

Ez egy 785 nm-es FP Butterfly lézerdióda, amely fel van szerelve 30mW kimeneti teljesítményig. A szál típusa lehet SM785-HP vagy PM780-HP, és integrálja a TEC-t, a monitor fotodiódáját és a termisztort. A 900um védőcső és FC/APC csatlakozó opcionális. Ha a csapok megkívánják forrasztásnál a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Egy modul/asztali csomag meghajtó áramkörrel, 50mW kimeneti teljesítmény elérhető.

Termék Műszaki adatok

Termékjellemzők

● SM785-HP vagy PM780-HP szál;

● Kimeneti tápfeszültség fel 30mW-ig;

● 14 tűs BTF csomag TEC-vel, termisztorral, ill Monitor PD.

Termék alkalmazások

● Fényforrás;

● Száloptikai érzékelés rendszer;

● Anyagfeldolgozás.

Termék részletek

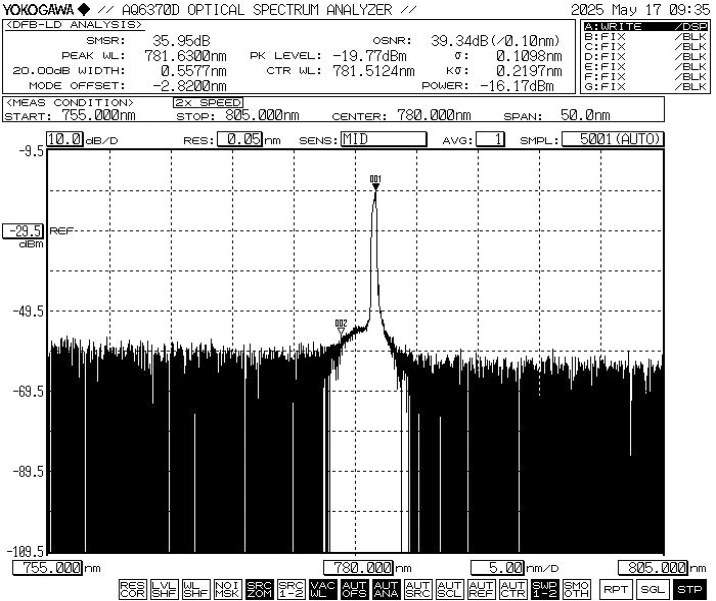

● Tipikus spektrum: 785 nm, WL tolerancia +/-10 nm.

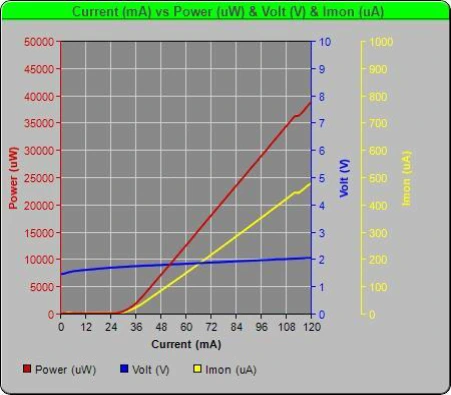

● PIV-785nm 30mW FP Butterfly lézerdióda

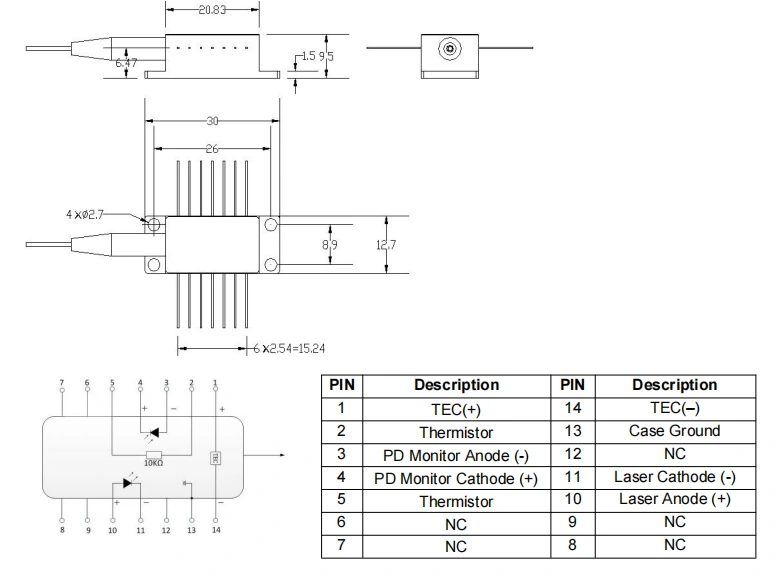

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 785 nm FP Butterfly Lézer dióda

● Standard tartozékok

*Önálló eszköz; nincs beépített illesztőprogram (modulcsomag illesztőprogrammal az áramkör nem kötelező).

Rendelés információkat

pl: BFLD-F785-30SM-FA

(Rendelési információ: 785nm FP Butterfly Laser Diode, 30mW kimenet teljesítmény, SM Hi780 szál, FC/APC csatlakozó, pumpa érintkező).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat és fizetési feltételek

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● Lézersugárzás veszélye: Amikor a készülék működik, nagy intenzitású lézersugarat bocsát ki. Ne nézzen közvetlenül rá a szál végfelületét, mivel ez szemsérülést okozhat.

● ESD védelem: Ez az eszköz az elektrosztatikusan érzékeny. Ezért szigorú antisztatikus védelmi intézkedéseket kell tenni be kell tartani a csomagolás, szállítás és használat során. Ezenkívül óvintézkedéseket kell tenni a tápfeszültség túlfeszültségének megelőzése érdekében, ennek elmulasztása esetén a készülék maradandó károsodását okozhatja (pl. gondoskodjon a megfelelő felszerelésről). földelés és viseljen antisztatikus csuklópántot).

● Fiber- és eszközkezelés: Optikai a szálak törékenyek. Ne húzza a készüléket a szál segítségével. Behelyezéskor ill Ha kiveszi a készüléket a foglalatból, ne gyakoroljon nyomást vagy húzza meg a készüléket hüvely a készülékház hátulján. Csatlakozókkal felszerelt készülékeknél, ügyeljen arra, hogy a készüléket és a szálas csatlakozót egyszerre emelje fel beszerelés vagy eltávolítás során.

● Csapforrasztási követelmények: Ha a csapok kell forrasztani, a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a a következő: a forrasztási folyamat során a készüléknek áramtalanított állapotban kell lennie állapotba, és a forrasztópákát megfelelően földelni kell.

● Bekapcsolási művelet: Bekapcsolás közben folyamat során soha ne alkalmazzon közvetlenül nagy áramot, mert ez károsíthatja a chipet. Ehelyett kapcsolja be az eszközt a chip küszöbéhez közeli áramszinten, és majd fokozatosan, kis lépésekben növelje az áramerősséget a kívánt szintig elérik.

● Hűtés és bekapcsolási sorrend: Előtte az összes alkatrész bekapcsolásakor először aktiválja a hűtőt, majd folytassa növekményes bekapcsolás lépések a chip túlmelegedésének és túlterhelésének megelőzése érdekében.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
