1. Az FP koaxiális Pigtail lézerdióda bemutatása
2. Műszaki előírások
3. Termékjellemzők
4. Alkalmazások

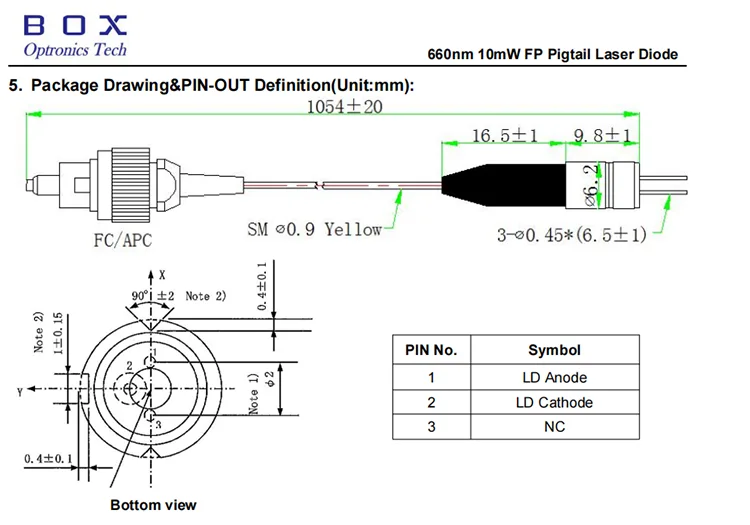

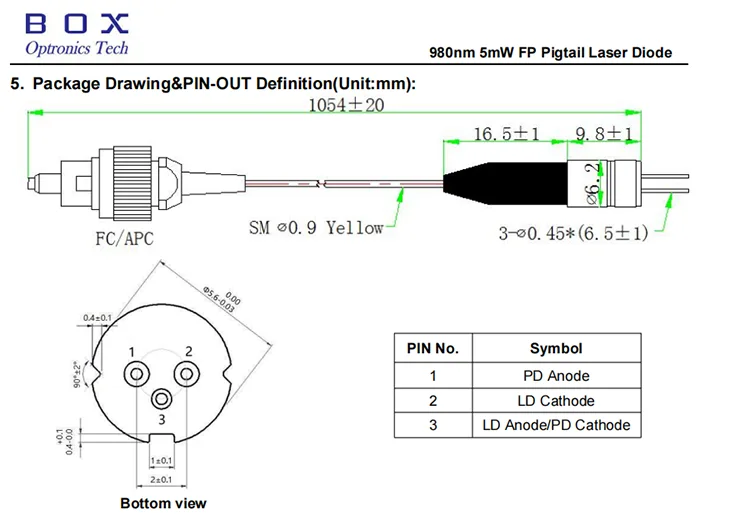

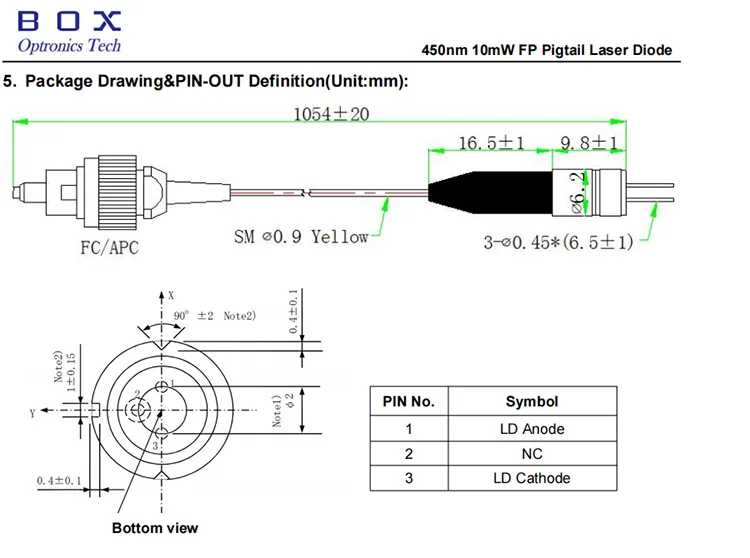

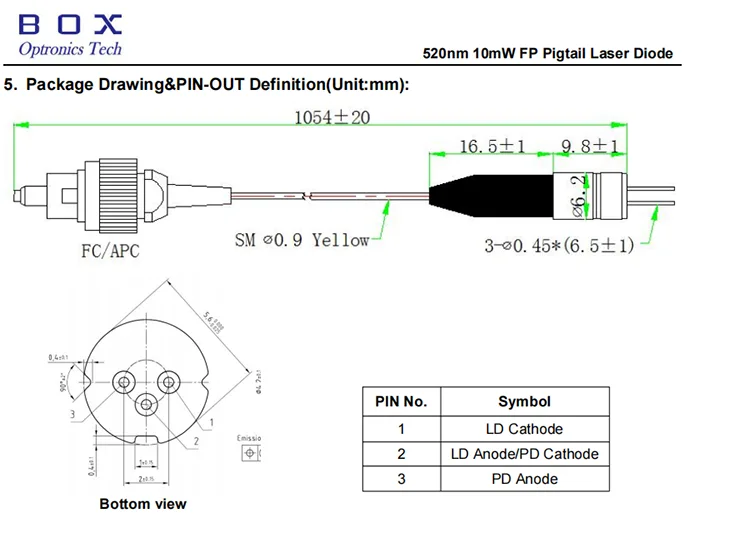

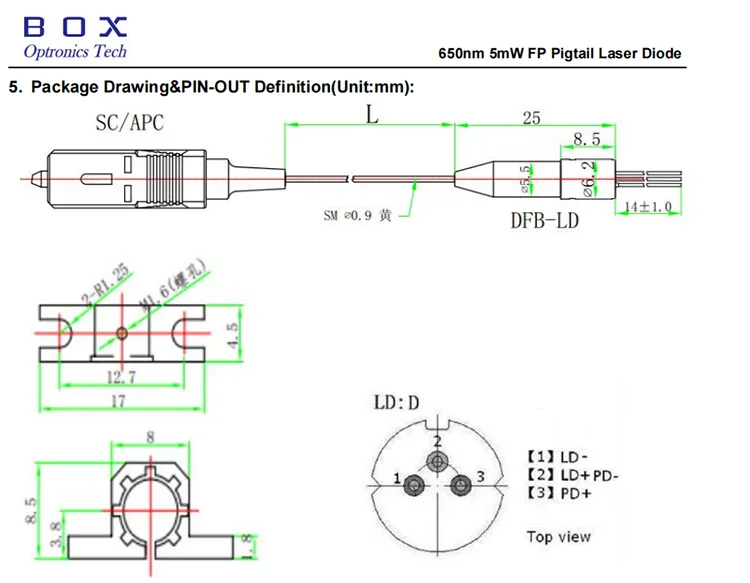

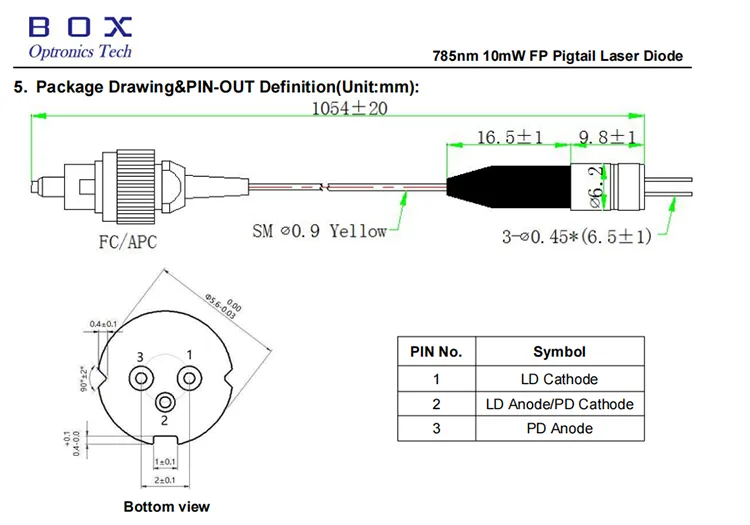

5. Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm)
6. Rendelési információk
7. Adatlap
8. Árajánlat- és fizetési feltételek
9. Átfutási idő
10. Minőségbiztosítás és vevőszolgálat

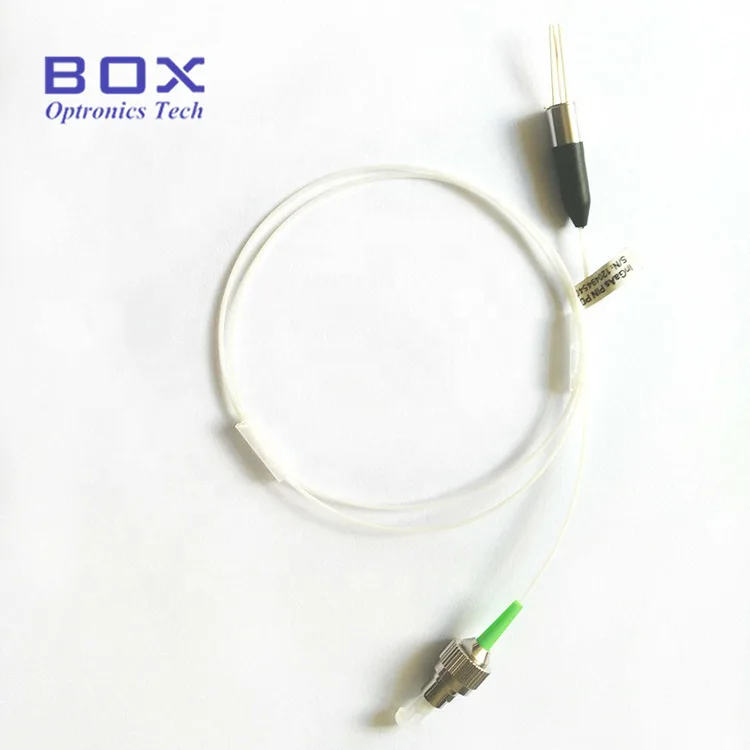

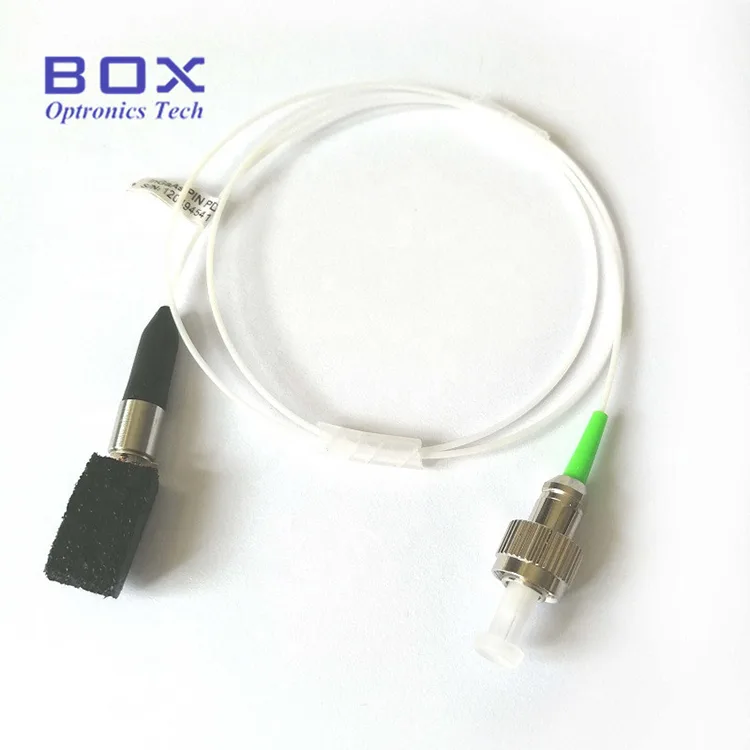

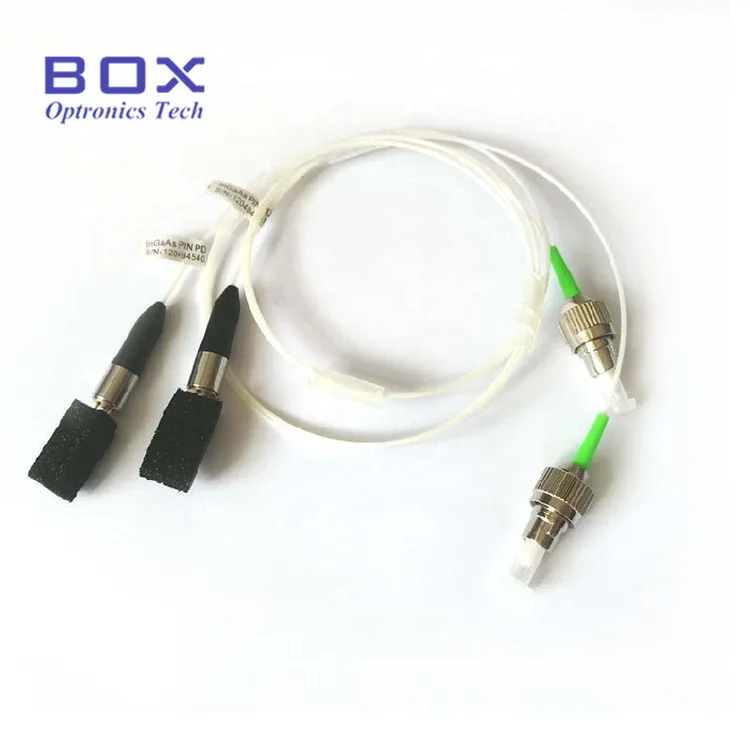

Ez az FP koaxiális Pigtail lézerdióda egymódusú Fabry-Perot lézerdióda, 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm és 980 nm hullámhossz érhető el, és a kimeneti teljesítmény 10 mW vagy 10 mW. A csatlakozó FC/APC vagy SC/APC. Nagy megbízhatóság és hosszú élettartam. Telcordia GR-468 megbízhatósági teszt szabvány. Ezek a több hullámhosszú FP lézerdiódák rugalmas, megbízható és nagy teljesítményű megoldásokat kínálnak számos látható és közeli infravörös alkalmazáshoz.
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 65 mA |
10 |
20 |
- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
22 |
40 |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Üzemi áram |
HA |
CW |
- |
70 |
90 |
mA |
|
Száltípus |
- |
- |
460 LE |
|||
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 65 mA |
5.0 |
- |
- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
22 |
40 |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Üzemi áram |
HA |
CW |
- |
60 |
80 |
mA |
|
Száltípus |
- |
- |
460 LE |
|||
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 65 mA |
- |
5 |
- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
55 |
- |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Üzemi áram |
HA |
CW |
- |
- |
105 |
mA |
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 70 mA |
10 |
- |
- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
40 |
90 |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Üzemi áram |
HA |
CW |
- |
70 |
120 |
mA |
|
Száltípus |
- |
- |
630 LE |
|||
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 70 mA |
10 |
- |
-- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
30 |
45 |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Üzemi áram |
HA |
CW |
- |
70 |
120 |
mA |
|
Lejtési hatékonyság |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
Monitor PD |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
Száltípus |
- |
- |
780 LE |
|||
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 60 mA |
10 |
- |
- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
16 |
20 |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Üzemi áram |
HA |
CW |
- |
45 |
60 |
mA |
|
Lejtési hatékonyság |
SE |
CW |
- |
0.95 |
- |
W/A |
|
Monitor PD |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
Száltípus |
- |
- |
780 LE |
|||
|
Paraméter |
Szimbólum |
Tesztállapot |
Min |
Typ |
Max |
Egység |
|
Középső hullámhossz |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Optikai kimeneti teljesítmény |
PF |
IF = 60 mA |
5 |
- |
- |
mW |
|
Küszöbáram |
ITH |
CW |
- |
12 |
20 |
mA |
|
Üzemi feszültség |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Üzemi áram |
HA |
CW |
- |
30 |
50 |
mA |
|
Lejtési hatékonyság |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
Monitor PD |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
Száltípus |
- |
- |
Szia 1060 |
|||
● Egymódusú Fabry-Perot(FP) lézerdióda;
● Hullámhossz opciók: 450–980 nm;
● Koaxiális szálcsatolt kimenet, CW működés;
● Nagy megbízhatóság, hosszú élettartam;
● Telcordia GR-468 megbízhatósági vizsgálati szabvány.
● Jelzés;
● Világos toll;
● Nyomtatók;
● Laboratóriumi és orvosbiológiai lézer;
● Optikai érzékelés.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Chiptípus |
Hullámhossz |
Kimeneti teljesítmény |
PIN-OUT |
Csatlakozó |
|
Lézer dióda |
F: FP |
450:450 nm 520:520 nm |
10: 10mW Más |
F: F típusú |
FA: FC/APC |
|
650:650 nm |
02: 2mW 05: 5mW Más |
D: D típus |
FA: FC/APC SA: SC/APC Más |
||
|
660:660 nm 785:785 nm 850: 850 nm |
10: 10mW Más |
D: D típus |
FA: FC/APC |
||
|
980:980 nm |
5: 5mW Más |
D: D típus |
FA: FC/APC |
pl.: BLD-F78510D-FA
(Rendelési információ: FP koaxiális Pigtail lézerdióda, 785nm 10mW, D típusú pin-out, FC/APC csatlakozóval).
● Ajánlattételi feltételek
(1) EXW:
Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.
(2) DAP:
Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.
(3) Egyéb
● Fizetési feltételek
PayPal és T/T elérhető.
Gyártás: kb 10 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)
Nemzetközi logisztika: 3-5 munkanap.
● Jótállási időszak:
A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.
● Kivételek az ingyenes garancia alól:
Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:
(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.
(2) A felhasználó nem megfelelő működése miatti meghibásodások.
(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.
(4) Illetéktelen szétszerelés, módosítás vagy javítás.
(5) Módosult vagy hiányos garanciacímkék a házon.
(6) Szállítás közbeni sérülés vagy elvesztés.
