1310nm 80mW SLD nagy teljesítményű fényforrás

Tartalomjegyzék

1. Az 1310 nm-es 80 mW-os SLD nagy teljesítményű fényforrás bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termékadatok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Árajánlat- és fizetési feltételek

10. Átfutási idő

11. Üzemeltetési megjegyzések és karbantartás

12. Minőségbiztosítás és vevőszolgálat

Termékismertető - 1310 nm 80 mW SLD nagy teljesítményű fényforrás

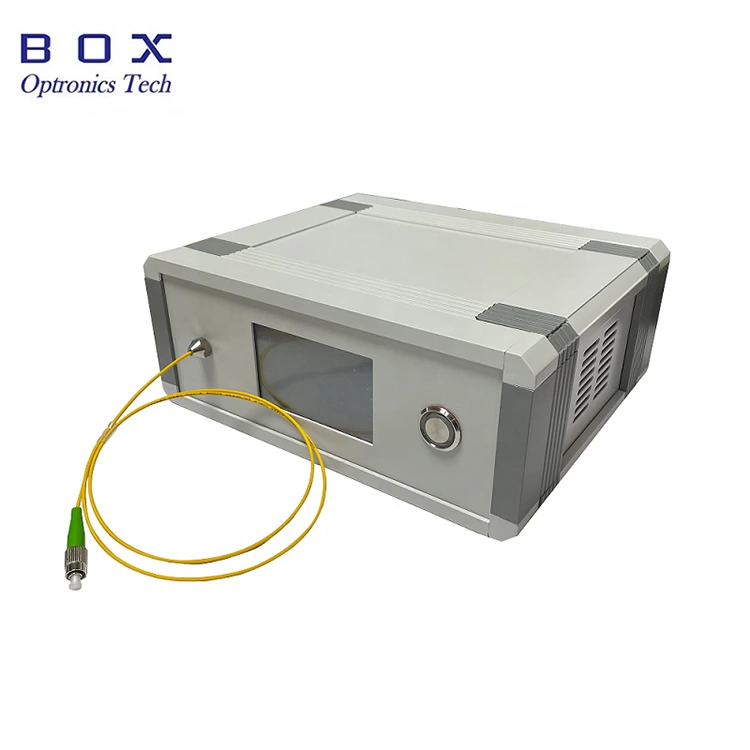

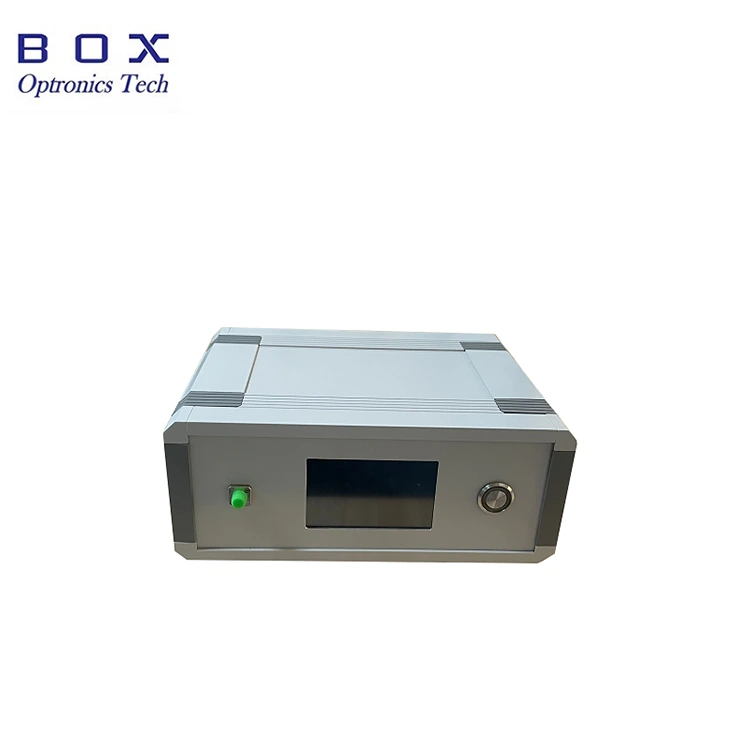

A Box Optronics 1310 nm-es 80 mW-os SLD nagy teljesítményű fényforrása fejlett félvezető lézerchipeket és dedikált integrált áramköröket használ a nagy teljesítmény, a kivételes stabilitás és az alacsony energiafogyasztás érdekében. Ez a fényforrás legalább 80 mW kimenő teljesítményt biztosít (tipikus érték 100 mW), egymódusú vagy polarizációt fenntartó szálon keresztül kapcsolva. Érintőképernyős interfésszel van felszerelve, amely lehetővé teszi a fényforrás áramának és teljesítményének beállítását.

Termékleírások - 1310nm 80mW SLD nagy teljesítményű fényforrás

Termékjellemzők - 1310 nm 80 mW SLD nagy teljesítményű fényforrás

● Nagy teljesítmény: min.80mW, tip.100mW.

● Teljesítmény- és spektrális stabil;

● LCD érintőképernyő, könnyen kezelhető;

● SMF-28e/PM Fiber.

Termék alkalmazások - 1310 nm 80 mW SLD nagy teljesítményű fényforrás

● Fiberopticsensing;

● Passzív alkatrész behelyezési veszteség vizsgálata;

● Mély orvosi/biológiai képalkotás.

Termék részletek - 1310nm 80mW SLD nagy teljesítményű fényforrás

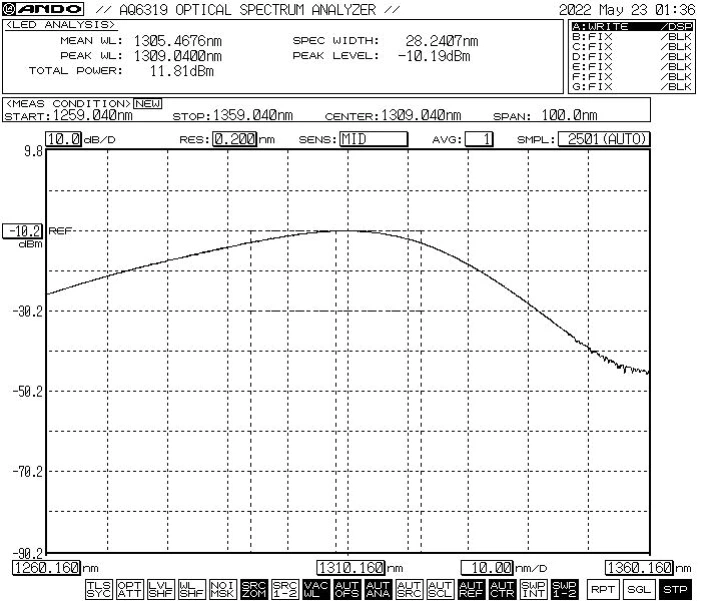

● Tipikus spektrum

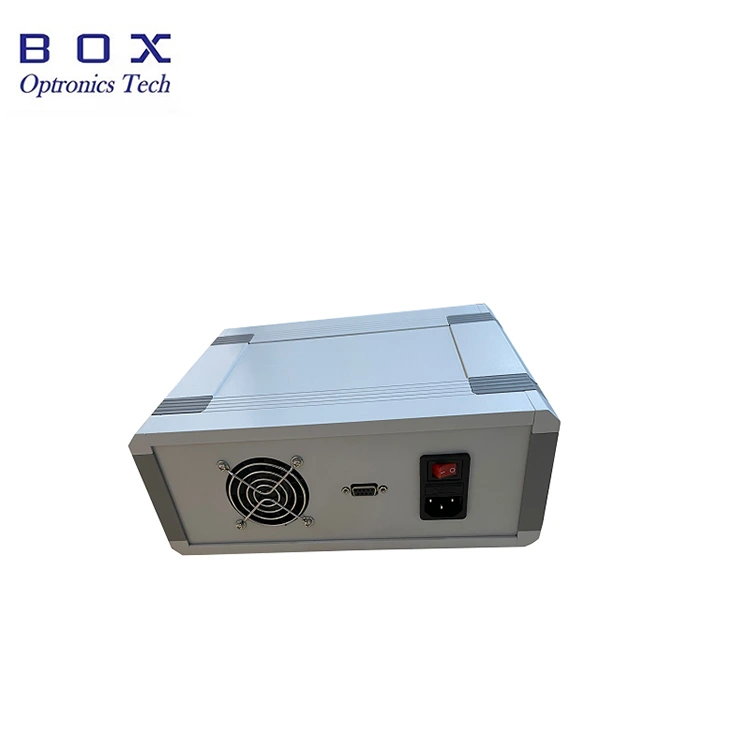

● Hátulnézet: ventilátorhűtéssel, kommunikációs interfésszel, tápkapcsolóval, tápcsatlakozóval.

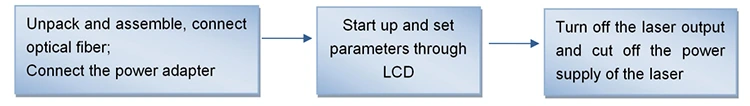

Működési lépések - 1310 nm 80 mW SLD nagy teljesítményű fényforrás

1. lépés. Nyitás és összeszerelés:

Kérjük, összeszerelés előtt ellenőrizze, hogy a tartozékok teljesek-e.

2. lépés. Csatlakoztassa a tápegységet:

Dugja be a tápkábelt a ház hátlapjának tápkábel-aljzatába, és csatlakoztassa a tápegységet.

3. lépés. Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy csatlakoztassa a szálat a vizsgálandó eszközhöz vagy teljesítménymérőhöz, miután meggyőződött arról, hogy nincs szennyeződés és sérülés.

Setp4. Kapcsolja be a fényforrást:

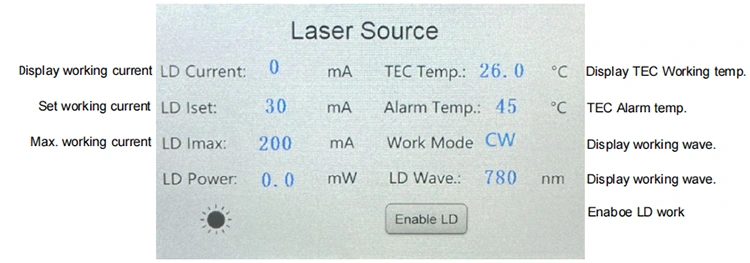

Kapcsolja be a tápkapcsolót a hátulján. Megjegyzés: jelenleg az üzemi áram- és teljesítményértékek a legutóbbi leállításkor beállított paraméterek. Ha módosítania kell őket, megérintheti és módosíthatja őket az LCD-képernyőn keresztül. A megfelelő üzemi áram beállítása után aktiválja a lézerkimenetet az „Enable LD” kapcsolóval.

5. lépés. Leállítás

Használat után kapcsolja ki az előlap „engedélyezze az LD” elemet a lézerkimenet kikapcsolásához, majd kapcsolja ki a főkapcsolót, húzza ki a tápkábelt.

Rendelési információ-1310nm 80mW SLD nagy teljesítményű fényforrás

pl.: BSLD-1310-1HSM-FA-B

(Rendelési információ: 1310nm 100mW SLD nagy teljesítményű Fényforrás, SM szállal, FC/APC csatlakozóval, asztali csomaggal).

Adatlap és tesztlap-1310nm 80mW SLD nagy teljesítményű fényforrás

Adatlap

Tesztlap

Árajánlat és fizetési feltételek-1310nm 80mW SLD nagy teljesítményű fényforrás

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - 1310 nm 80 mW SLD nagy teljesítményű fényforrás

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabban kiszállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Használati megjegyzések és karbantartás - 1310 nm 80 mW SLD nagy teljesítményű fényforrás

● Indításkor először ellenőrizze, hogy a főkapcsoló és a gombkapcsoló ki van-e kapcsolva, majd csatlakoztassa a tápegységet. Leállításkor először erősítse meg az LD kikapcsolása kapcsolót, majd kapcsolja ki a gombos kapcsolót, majd húzza ki a tápellátást. Ne szakítsa meg közvetlenül az áramellátást, amikor a berendezés működik.

● Az optikai szál csatlakozójának csatlakoztatása előtt törölje le pormentes tükörpapírral, és ügyeljen arra, hogy együttműködjön az optikai szál végfelület-érzékelőjével. A tisztítás megerősítése után csatlakoztassa a karimán keresztül; az optikai szálas csatlakozó végfelülete megéghet a lézer csatlakoztatásakor. A karima csatlakoztatásakor ügyelni kell arra, hogy ne legyen könnyű működés. Ha nem használja, kérjük, takarja le az optikai szálas csatlakozó porvédő sapkáját.

● Az optikai szálas csatlakozó végfelületének portól való megégésének elkerülése érdekében ne dugja be és ne húzza ki gyakran az előlapi optikai csatlakozót.

● Ügyeljen a nedvességállóságra, és tegye száraz helyre.

Minőségbiztosítás és vevőszolgálat - 1310nm 80mW SLD nagy teljesítményű fényforrás

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) A termék természeti tényezők vagy környezeti hatások (áramütés, por) következtében megsérült vagy megsérült;

(2) A termék a felhasználó nem szabványos működése miatt sérült;

(3) A termék nyilvánvalóan ember okozta sérüléseket szenvedett;

(4) A terméket a vállalat engedélye nélkül szétszerelik, módosítják vagy javítják;

(5) A fényforrás házának garanciacímke-matricája megváltozott vagy hiányos;

(6) A termék szállítás közben megsérült vagy elveszett.
