1060nm 5mW SLED lézerdióda

Tartalomjegyzék

1. Az 1060nm-es 5mW-os SLED lézerdióda bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Csomagolási példa

6. Rendelési információk

7. Adatlap

8. Árajánlat- és fizetési feltételek

9. Átfutási idő

10. Működési megjegyzések

11. Minőségbiztosítás és vevőszolgálat

Termék bemutatása

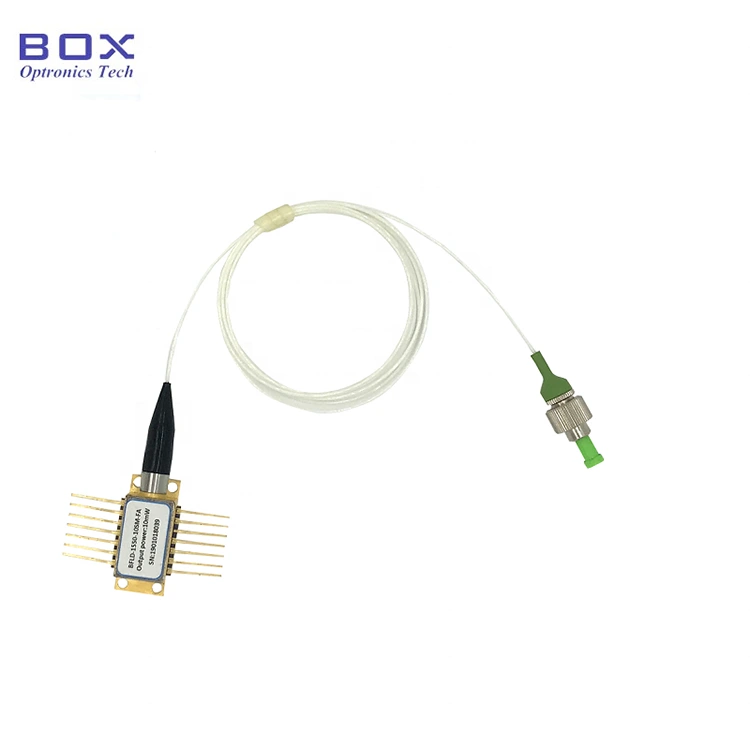

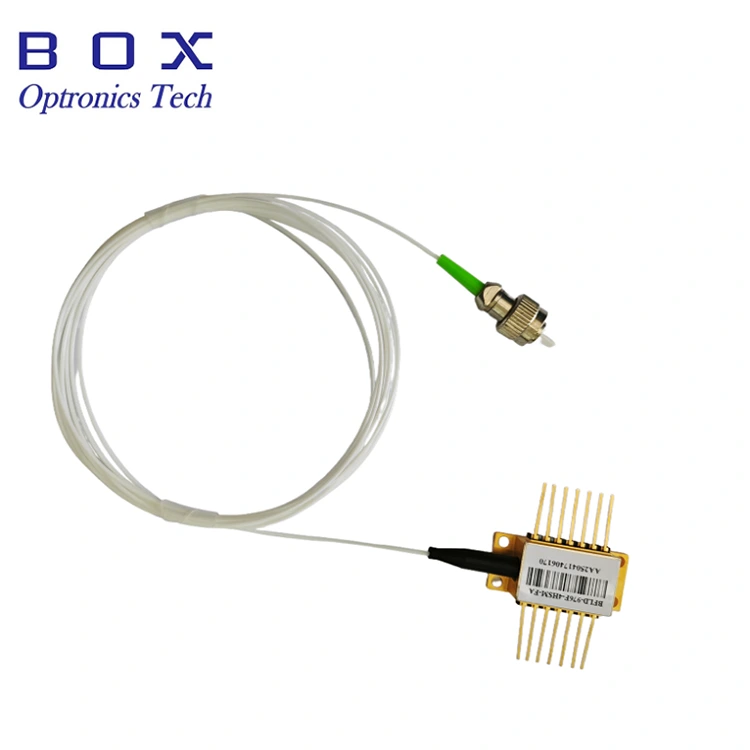

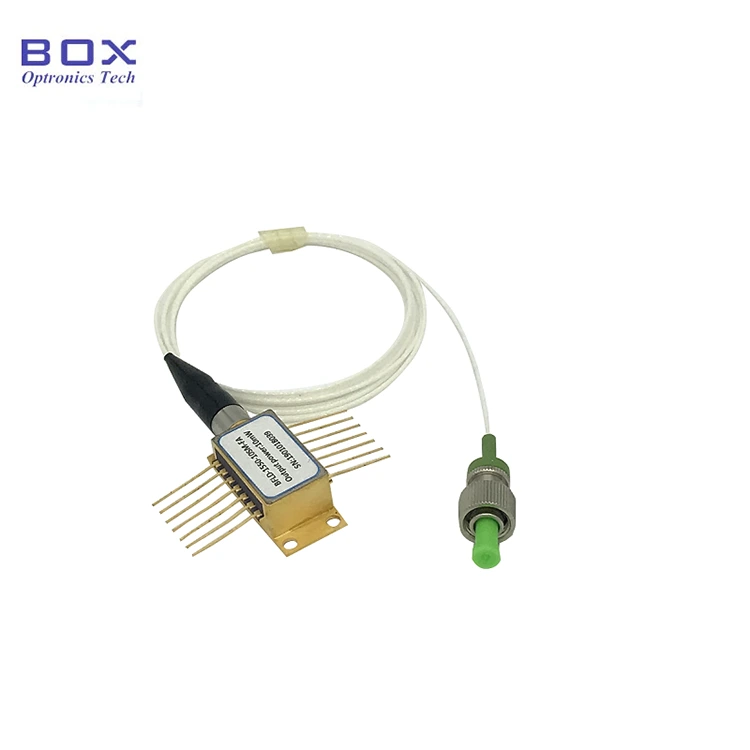

Ez egy 1060nm-es 5mW-os SLED lézerdióda 14 tűs pillangós csomaggal. Akár 5 mW kimeneti teljesítménnyel, 15 nm feletti 3 dB sávszélességgel rendelkezik, és integrálja a TEC-t és a termisztort a stabil és egyenletes spektrum érdekében. Alkalmas optikai koherencia tomográfiára (OCT). Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem haladhatja meg a 260 °C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet.

Termékleírások

Termékjellemzők

● SM Hi1060 vagy PM980 pigtail;

● Kimeneti teljesítmény 5mW-ig;

● 14 tűs BTF csomag TEC-vel és Monitor PD-vel.

Termék alkalmazások

● Száloptikai giroszkópok;

● Száloptikai érzékelő rendszer;

● Optikai berendezés rendszer.

Termék részletek

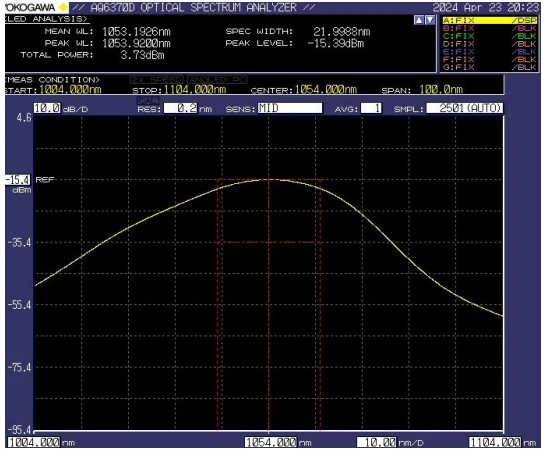

● Tipikus spektrum: -3 dB sávszélesség min.15nm / tip.20nm

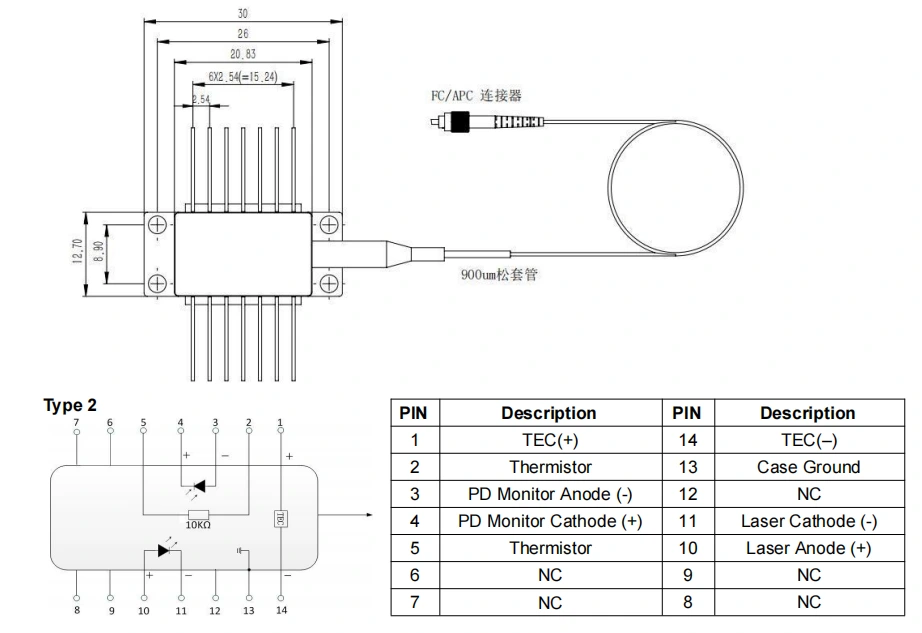

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1060 nm 5 mW SLED lézerdióda

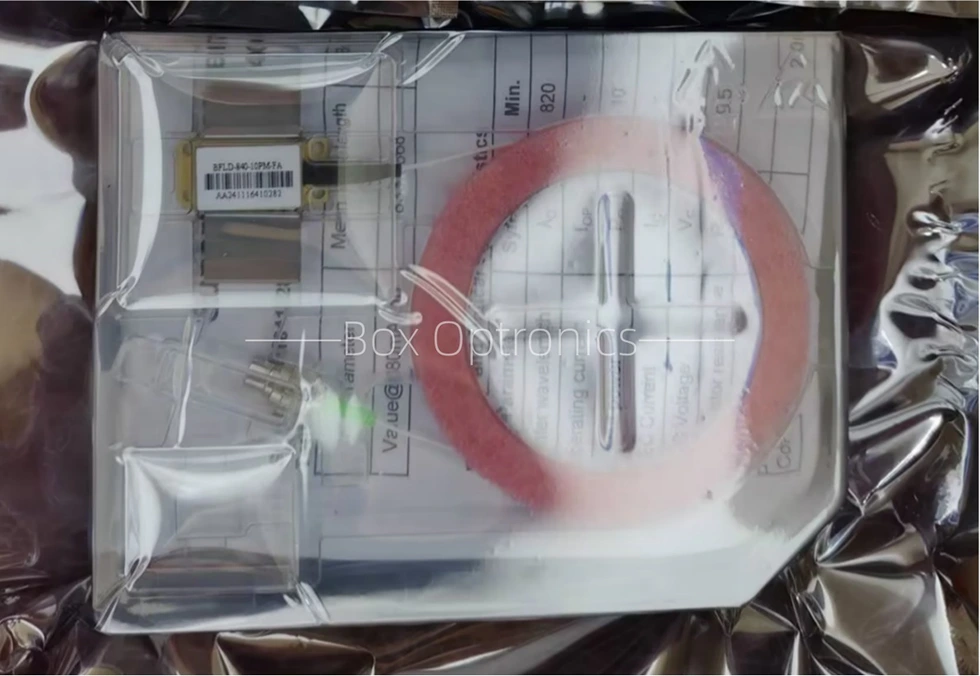

● Csomagolási példa

*Önálló eszköz; nincs beépített illesztőprogram (opcionális külső illesztőprogram).

Rendelési információk

pl.: BFSLD-1060-5SM-FA

(Rendelési információ: 1060nm 5mW SLED lézerdióda, pillangós csomag, SM Hi1060 szálas, FC/APC csatlakozóval).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap

Adatlap

Árajánlat és fizetési feltételek

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabban kiszállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért a csomagolás, a szállítás és a használat során szigorúan be kell tartani az antisztatikus védelmi intézkedéseket. Ezenkívül óvintézkedéseket kell tenni a tápfeszültség túlfeszültségének megelőzése érdekében, mivel ennek elmulasztása az eszköz maradandó károsodásához vezethet (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus csuklópánt viselése).

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi az eszközt a foglalatából, ne gyakoroljon nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Csatlakozókkal felszerelt készülékeknél ügyeljen arra, hogy a készülék és a szálas csatlakozó egyszerre legyen felemelve a beszerelés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a következőkre: a forrasztás során a készüléknek áramtalanított állapotban kell lennie, a forrasztópáka megfelelően földelt.

● A bekapcsolási folyamat során soha ne alkalmazzon közvetlenül nagy áramot, mert ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt a chip küszöbértékéhez közeli áramszinten, majd fokozatosan, kis lépésekben növelje az áramerősséget, amíg el nem éri a kívánt szintet.

● Az összes alkatrész bekapcsolása előtt először aktiválja a hűtőt, majd folytassa a fokozatos bekapcsolási lépésekkel a chip túlmelegedésének és túlterhelésének elkerülése érdekében.

Minőségbiztosítás és vevőszolgálat

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következő esetekben a garanciális időszakon belül:

(1) Természeti tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
