840nm 10mW 35nm BW SLD dióda

Tartalomjegyzék

1. A 840nm-es 10mW-os 35nm-es BW SLD dióda bemutatása

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Csomagolási példa

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat- és fizetési feltételek

9. Átfutási idő

10. Működési megjegyzések

11. Minőségbiztosítás és vevőszolgálat

Termék bemutatása

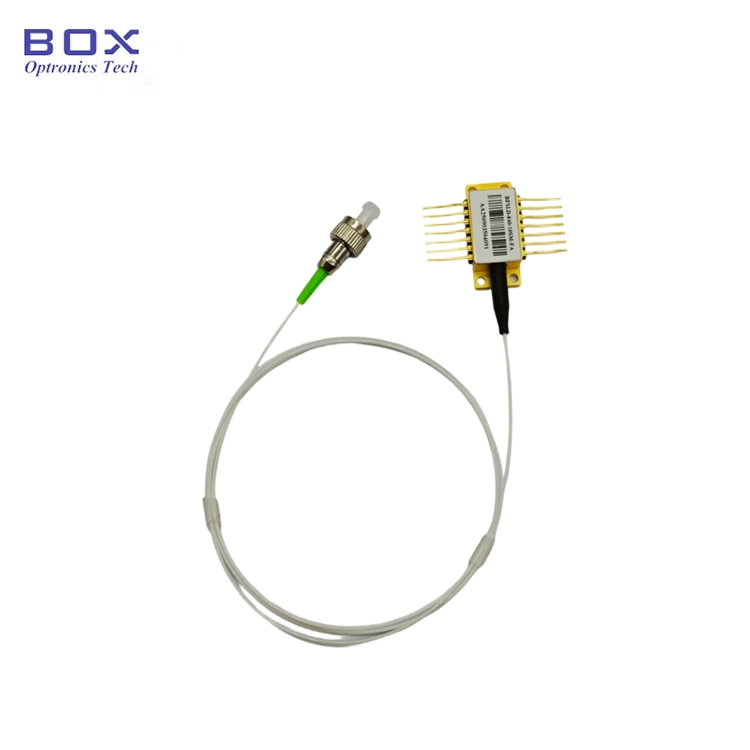

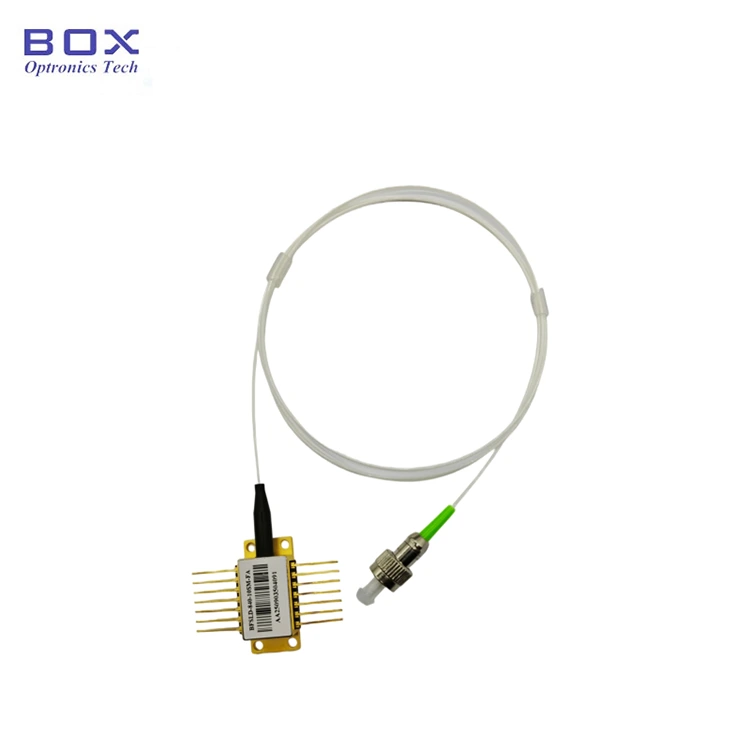

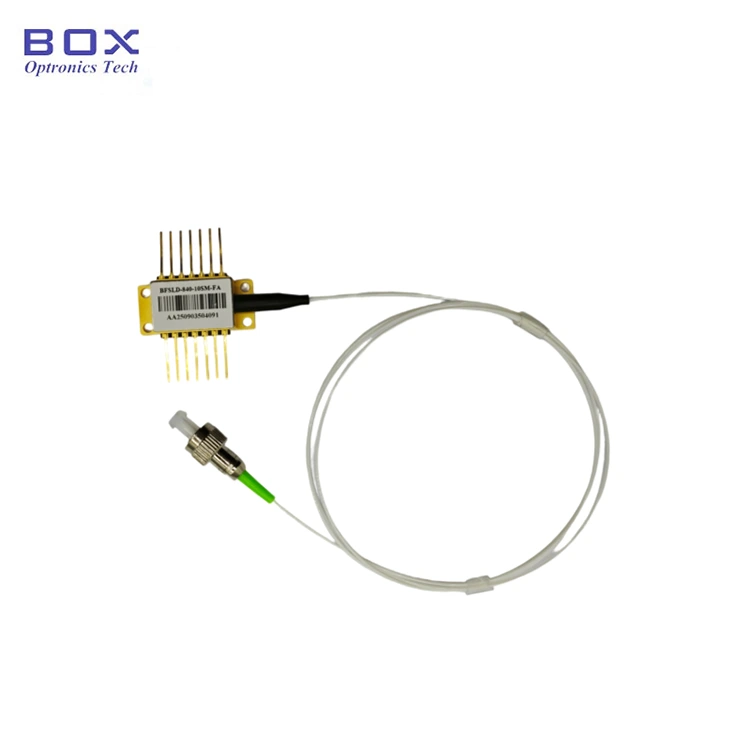

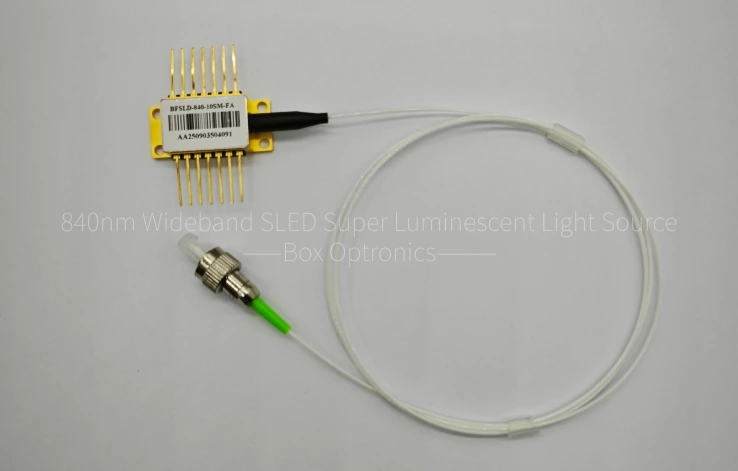

Ez egy 840 nm-es szélessávú SLED szuper lumineszcens dióda 14 tűs pillangós csomaggal. Akár 10 mW kimeneti teljesítménnyel, 35 nm feletti 3 dB-es sávszélességgel rendelkezik, és integrálja a TEC-t és a termisztort a stabil és egyenletes spektrum érdekében. Alkalmas optikai koherencia tomográfiára (OCT). Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem haladhatja meg a 260 °C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet.

Termékleírások

Termékjellemzők

● SM szálas vagy PM szálas pigtail;

● Nagy kimeneti teljesítmény 10mW-ig;

● 14 tűs BTF csomag TEC-vel.

Termék alkalmazások

● Száloptikai giroszkópok;

● Laboratóriumi szélessávú fényforrások és optikai teszt;

● Optikai koherencia tomográfia (OCT) és orvosi képalkotó berendezések.

Termék részletek

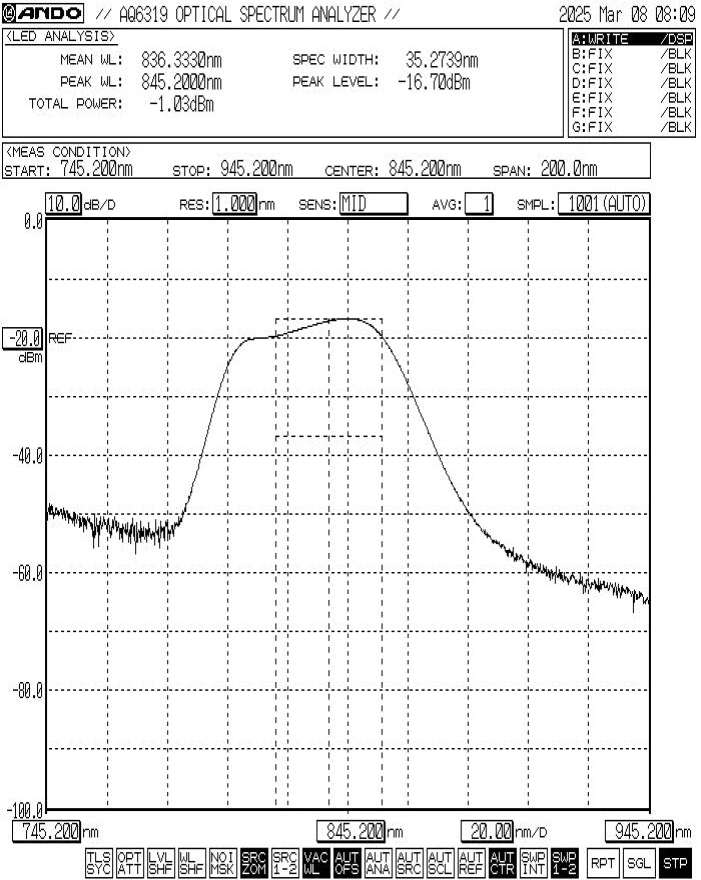

● Tipikus spektrum: -3 dB sávszélesség min.30nm / tip.35nm

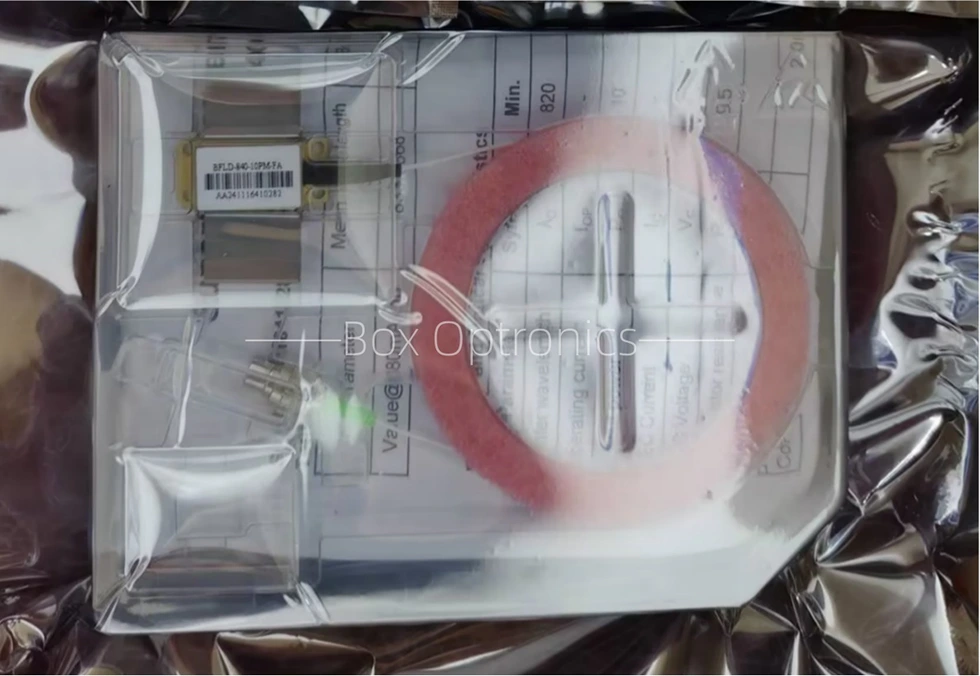

● Csomagolási példa

Önálló készülék; nincs beépített illesztőprogram (opcionális külső illesztőprogram).

Rendelési információk

pl.: BFSLD-840-103SM-FA

(Rendelési információ: 840nm 10mW 35nm BW SLD Dióda, pillangós csomag, tipikus -3dB sávszélesség 35nnm, SM szálas, FC/APC csatlakozóval).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és tesztlap

Adatlap

Tesztlap

Árajánlat és fizetési feltételek

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL/UPS/FedEx fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabban kiszállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért a csomagolás, a szállítás és a használat során szigorúan be kell tartani az antisztatikus védelmi intézkedéseket. Ezenkívül óvintézkedéseket kell tenni a tápfeszültség túlfeszültségének megelőzése érdekében, mivel ennek elmulasztása az eszköz maradandó károsodásához vezethet (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus csuklópánt viselése).

● Ellenőrizze a termék működési áramkörének stabilitását, hogy elkerülje az impulzusáramok okozta károsodást.

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi az eszközt a foglalatából, ne gyakoroljon nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Csatlakozókkal felszerelt készülékeknél ügyeljen arra, hogy a készülék és a szálas csatlakozó egyszerre legyen felemelve a beszerelés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a következőkre: a forrasztás során a készüléknek áramtalanított állapotban kell lennie, a forrasztópáka megfelelően földelt.

● A készülék használatakor szigorúan tartsa be az adatlapon megadott üzemi feszültség- és áramtartományokat. A kulcsparaméterekre – köztük az Ith-re (küszöbáram), az Iop max-ra (maximális üzemi áramra), a Vop max-ra (maximális üzemi feszültségre) és a λc-re (középső hullámhossz) – kifejezetten hivatkozni kell a szállításkor adott tesztjelentésben. Megjegyzés: Az abszolút maximális névleges értékeken túli üzemeltetés a készülék maradandó károsodását okozhatja.

Minőségbiztosítás és vevőszolgálat

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következő esetekben a garanciális időszakon belül:

(1) Természeti tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
