1550 nm-es 3 kHz ultra-keskeny vonalszélességű szálas lézer

Tartalomjegyzék

1. Bevezetés a 1550 nm-es 3 kHz ultra-keskeny vonalszélességű szálas lézer

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

Ez egy 1550 nm-es 3 kHz-es ultrakeskeny vonalszélességű szál Erbiummal adalékolt szálas DFB lézer üreges szerkezetű lézer CW kimenettel teljesítmény 50/100/200/500/1000 mW opcionális, 3 dB sávszélesség kevesebb, mint 3 kHz, hullámhossz stabil módugrás nélkül. Támogatja az asztali és moduláris konfigurációkat RS232 kommunikációs interfésszel és felügyeleti szoftverrel a rendszerhez integráció. Alkalmas elosztott érzékelésre és így tovább.

Termék Műszaki adatok

Termékjellemzők

● Spektrális vonalszélesség ≤3 KHz;

● Csupa rost DFB rezonáns üreg;

● Hullámhossz stabil módugrás nélkül;

● DB9 Női (RS232) kommunikáció az egyszerű integráció érdekében.

Termék alkalmazások

● LiDAR;

● Akusztikus érzékelők, hidrofonok;

● Fiber Optikai elosztott érzékelés.

Termék részletek

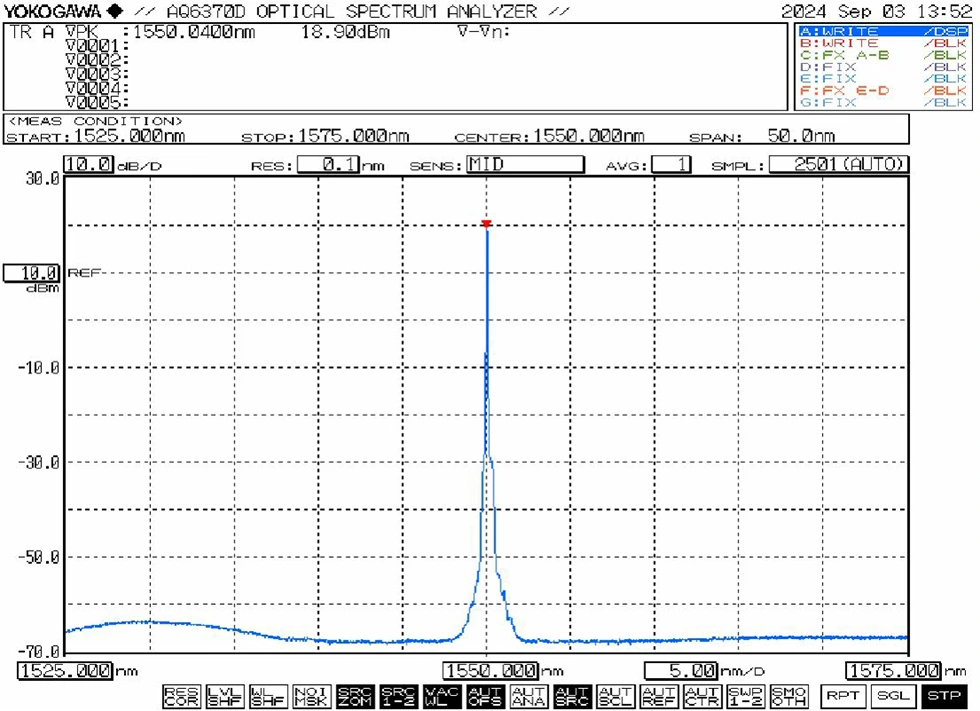

● Tipikus spektrum: 1550 nm

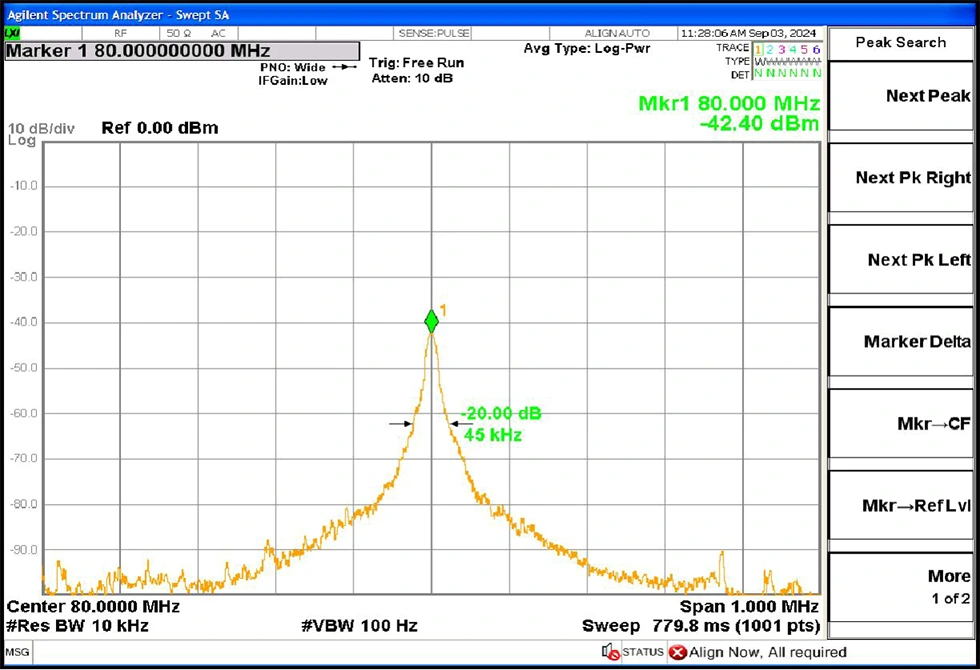

● Tipikus vonalszélesség: 3 dB spektrális vonalszélesség ≤ 3 KHz (20 dB vonalszélesség / 20)

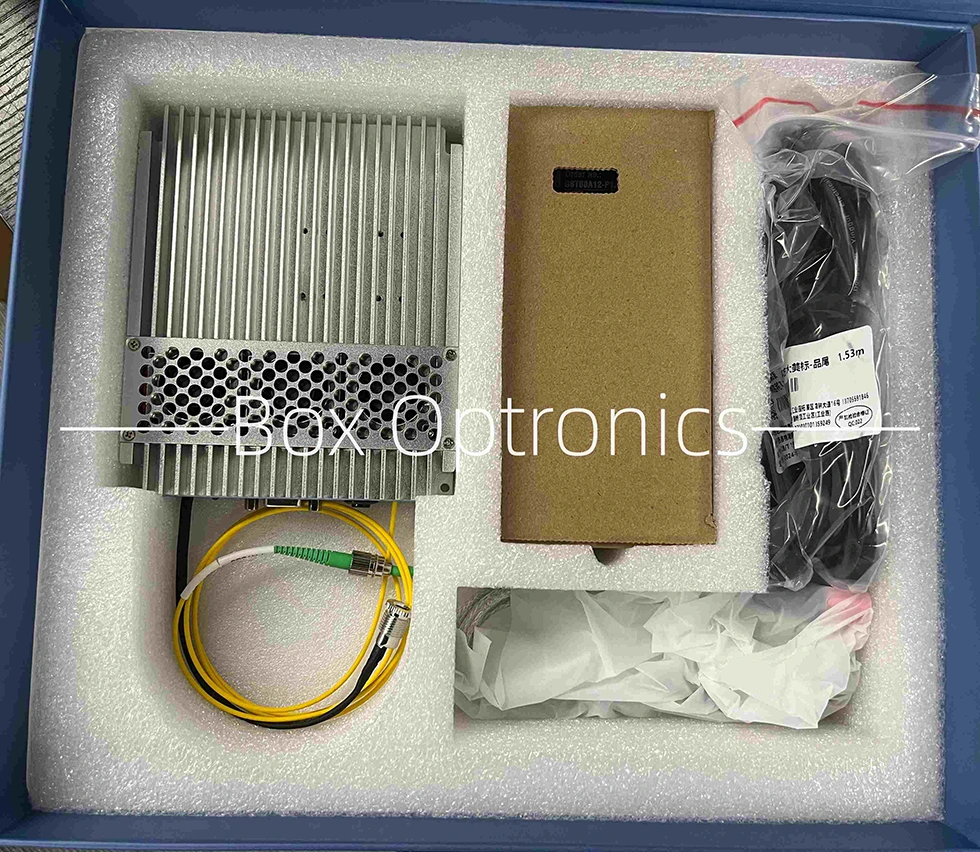

● Csomagolási példa

Működés Lépések

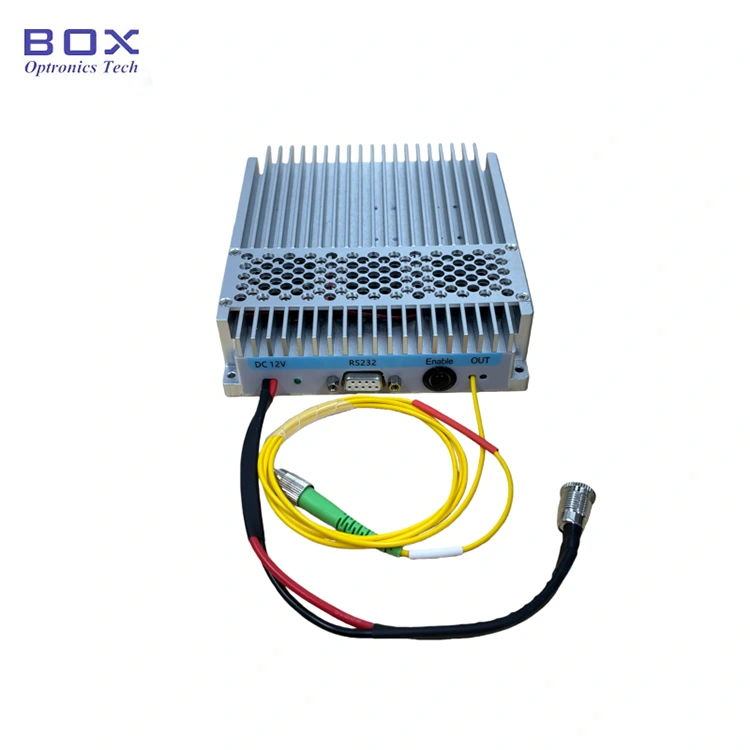

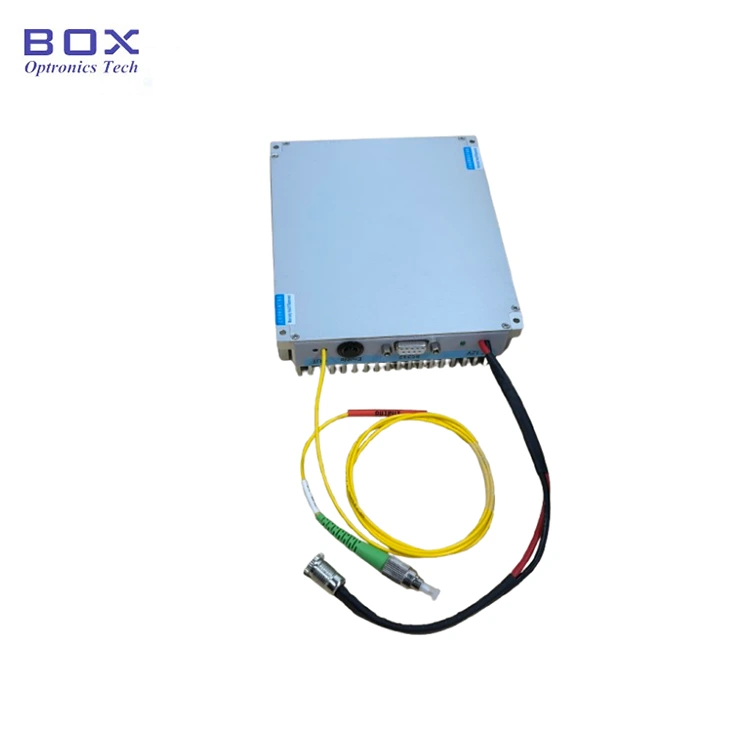

1. Megjelenés: A modul tápcsatlakozót, tápfeszültségjelzőt, RS232-t tartalmaz kommunikációs interfész, kimenet aktiváló kapcsoló és lézerkimeneti szálas port.

2. Teljesítmény Tápellátás: A tápcsatlakozó szabványos DC 5,5 × 2,1 mm-es interfészt használ. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. U alakú csatlakozó tápkábel a kapcsolós tápegységhez való csatlakoztatáshoz elérhető vásárláskor kérje.

3.Csatlakozás a Fiber Optic Jumper: Távolítsa el a porvédő sapkát szálas csatlakozót, ellenőrizze a végfelületet szennyeződés vagy sérülés szempontjából, és győződjön meg róla tisztaság, mielőtt más üvegszálas eszközökhöz vagy tesztberendezésekhez csatlakoztatná. Mert nagy teljesítményű modelleknél a fúziós toldás javasolt.

4.Csatlakozás a modul gazdaszámítógéphez: használja a mellékelt modult USB-RS232 soros adatkábel a modul és a számítógép csatlakoztatásához. Telepítse a dedikált soros illesztőprogram (a gyártó által biztosított), amely lehetővé teszi a kommunikációt. Az illesztőprogram nélkül a gazdagép szoftver nem tud csatlakozni a modulhoz.

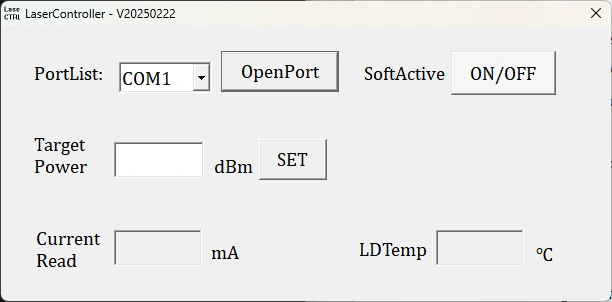

5. Szoftver: A gazdagép szoftver lehetővé teszi a kimeneti teljesítmény beállítása és a lézerkimenet vezérlése a "SoftActive" gomb. A szoftver megjeleníti a beállított szivattyúáramot, kimenetet teljesítmény és hőmérséklet figyelési állapot.

6. Paraméter memória: Beállítások és a szoftverrel konfigurált állapotok automatikusan mentésre kerülnek a modulba belső memória. Nincs szükség gazdaszámítógép-kapcsolatra, ha a paraméterek nem módosításra szorulnak.

Rendelés információkat

pl.: NLFL-1550-50-T-SM-M

(Rendelési információ: 1550nm 3kHz ultra-keskeny vonalszélességű szálas lézer, 50mW kimeneti teljesítmény, állítható teljesítmény, SM szál, modulcsomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 15 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

1. Használati megjegyzések és karbantartás - 1550 nm 3 kHz ultra-keskeny vonalszélesség Fiber lézer

● A megelőzés érdekében kerülje a szálas csatlakozók gyakori bedugását/kihúzását por felhalmozódása és a végfelület károsodása.

● Tisztítsa meg a szálcsatlakozókat szöszmentes törlőkendővel, és ellenőrizze a szálvég-arc detektor csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület égését. A nem használt csatlakozókat porvédő sapkával fedje le.

● A berendezést száraz, nedvességtől mentes környezetben tárolja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
