980 nm-es szivattyúdióda lézermodul beépített meghajtó áramkörrel

Tartalomjegyzék

1. Bevezetés a 980 nm-es szivattyúdióda lézermodul beépített meghajtó áramkörrel

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. Standard tartozékok

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

A 980 nm-es szivattyúdióda lézermodul beépített meghajtóval Az áramkörök kifejezetten optikai kommunikációra, szálerősítésre, és a nemlineáris optika kutatása. Integrál egy lézerchipet, meghajtó áramkört, hőmérséklet-szabályozó védőegység, és szálkimeneti szerkezet egyben, sz külső meghajtó szükséges, plug-and-play. 200mW/400mW/600mW kapható. SM opcionális a rost és a PM szál. 1 év garancia. A lézerforrás használatakor modult hosszú ideig, ügyeljen a hőelvezetésre. Helyezze el a modul egy hűtőbordán.

Termék Műszaki adatok

Termékjellemzők

● Beépített integrált meghajtó áramkörök, nincs külső driver tábla szükséges.

● Kompakt és kis méretű, integrálható és egyszerű telepítés.

● Teljesítmény és spektrális stabilitás.

● A kommunikációs felület kompatibilis.

Termék alkalmazások

● Szivattyúforrás szálas erősítőkhöz (EDFA).

● Lézeres érzékelő berendezés.

● Optikai szálas kommunikációs átvitel rendszerek.

● Biológiai kimutatás.

Termék részletek

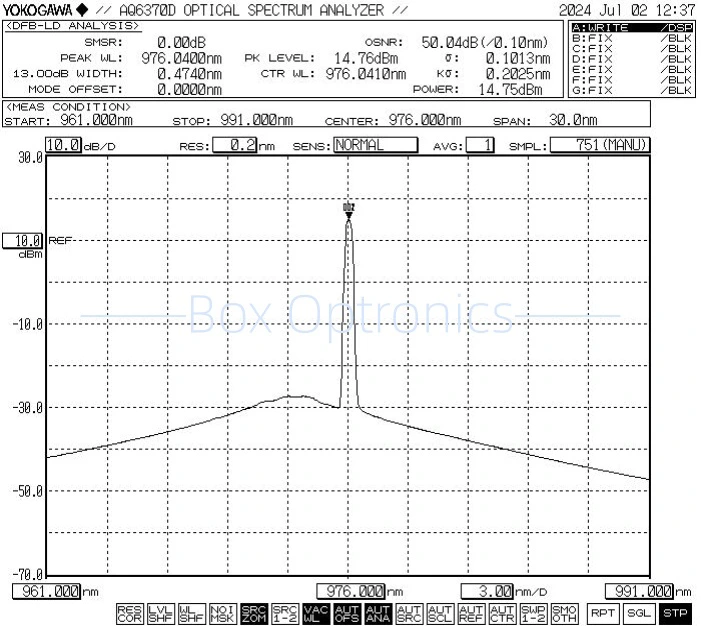

● Tipikus spektrum: 976 nm

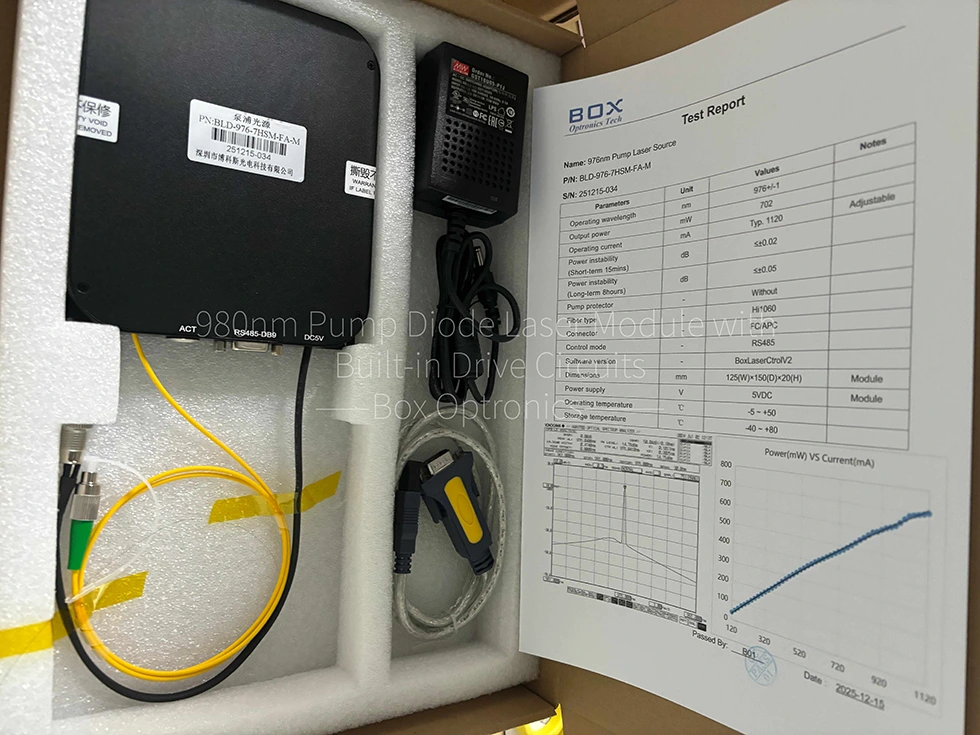

● Standard tartozékok

Működési lépések

1. lépés Kicsomagolás: Összeszerelés előtt ellenőrizze hogy minden tartozék komplett-e, beleértve a Pump lézerforrás modult, USB-t adatkábel, hálózati adapter, tesztjelentés stb.

2. lépés Tápegység: DC-hez csatlakoztatva kapcsolóüzemű tápegység vagy a teljesítményüknek megfelelő szabályozott tápegység ellátási követelmények. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (Tápegység a helyi feszültség szabványoknak megfelelően szállítjuk.)

3. lépés Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyezés és kár.

Setp4.Csatlakozás a gazdagéphez: Használja USB-RS485 DB9 adatkábel a 980 nm-es szivattyúdióda lézermodul csatlakoztatásához Beépített meghajtó áramkörök és a számítógép; a számítógépnek először telepítenie kell a dedikált soros port illesztőprogram az USB-RS485 soros port adatkábel azonosításához, különben a gazdaszámítógép szoftvere és a fényforrás modul nem lehet megfelelően csatlakoztatva és kommunikálni. Kérjük, kérdezze meg a Box Optronics-tól az illesztőprogramot.

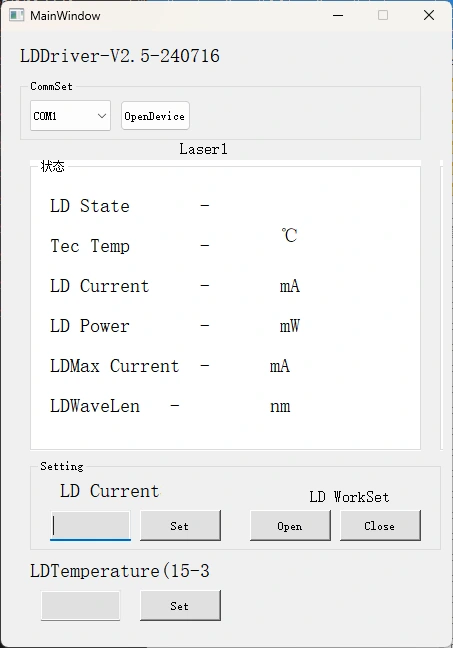

5. lépés: Vezérlőszoftver: A Box Optronics biztosítja a soros parancsot vagy a PC-szoftvert szabályozza a 980 nm-es szivattyúdióda lézermodul LD áramát és LD hőmérsékletét beépített meghajtó áramkörökkel. Válassza ki a megfelelő portot, állítsa be az áramerősséget és hőmérsékletet, majd kattintson a Megnyitás gombra. (A sérülések elkerülése érdekében emelje fel a meghajtót kezdeti működéskor lassan áramlik. Ne kapcsoljon azonnal teljes áramot.)

6. lépés: Használat után kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelési információk

pl.: BLD-976-6HSM-FA-MP1

(Rendelési információ: 980nm-es szivattyúdióda lézermodul beépített Meghajtó áramkörök, 976 nm, 600 mW kimeneti teljesítmény, SM Hi1060 szállal, FC/APC csatlakozó, 1064 nm-es visszavert fény elleni védelem, modulcsomag).

*Szivattyúvédővel felszerelt, a kimeneti teljesítmény csillapítása 10-15%.

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Ha hosszabb ideig használja a fényforrásmodult, ügyeljen arra fontolja meg a hőelvezetést és a szellőzést a modul hőre történő felszerelésével mosogató.

● Indításkor először győződjön meg arról, hogy a főkapcsoló és a a kulcsos kapcsolót "ki" állásba kell tenni, majd csatlakoztassa a tápegységet. Leállításkor először kapcsolja ki a kulcsos kapcsolót; várja meg a jelzőt A lámpa kialudt, mielőtt lekapcsolta volna a tápfeszültséget. Soha közvetlenül kapcsolja ki az áramellátást, amíg a berendezés működik.

● Kerülje a szálas csatlakozók gyakori bedugását/kihúzását, hogy megelőzze por felhalmozódása és a végfelület károsodása.

● Tisztítsa meg a szálcsatlakozókat szöszmentes törlőkendővel, és ellenőrizze a szálvég-arc detektor csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület égését. A nem használt csatlakozókat porvédő sapkával fedje le.

● A berendezést száraz, nedvességtől mentes környezetben tárolja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.

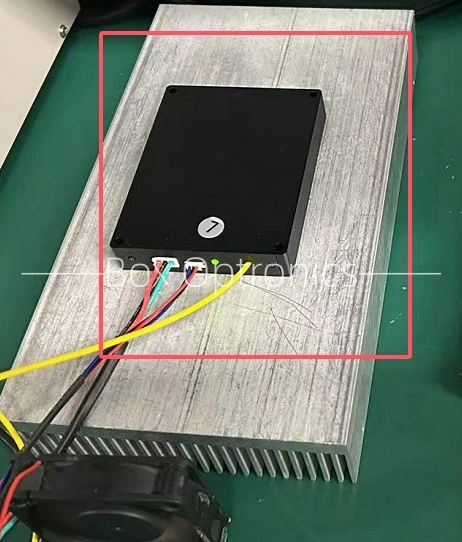

*hőleadás hosszú távú használatra
