C-sávos Erbium-adalékolt Fiber Booster erősítő

Tartalomjegyzék

1. Bevezetés a C-sávos Erbium-adalékolt Fiber Booster erősítő

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Ajánlattételi feltételek és fizetés

9. Átfutási idő

10. A művelet lépései

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

A C-sávos Erbium-adalékolt Fiber Booster erősítők optikai kommunikációhoz, száloptikai érzékeléshez, CATV-hez, és laboratóriumi kutatások. Széles hullámhossz-tartományt, nagy teljesítményt és alacsony zajszint, ACC és APC üzemmódban egyaránt. Kommunikációs soros port és tápkábel biztosított a plug-and-play működéshez. A parancsok elérhető az ügyfélrendszerekbe való egyszerű integráláshoz. Többféle kimeneti teljesítmény 15 és 26 dBm közötti beállítások állnak rendelkezésre, az egymódusú ill polarizációt fenntartó szálopciók. Egy év garancia jár hozzá. Mikor Ezen modulok használatával győződjön meg arról, hogy a szál végfelülete tiszta, ügyeljen a lézerre bemeneti korlátozásokat, és tegye meg a szükséges lézeres biztonsági óvintézkedéseket.

Termék Műszaki adatok

Termékjellemzők

● Széles hullámhossz-tartomány;

● Magas kimeneti teljesítmény;

● Alacsony zajszint;

● DB9 Női (RS232) kommunikáció az egyszerű integráció érdekében.

1. Termék alkalmazások - C-sáv Erbiummal adalékolt Fiber Booster erősítő

● Optikai szálas kommunikáció;

● Optikai szál érzékelő;

● Fiber lézer.

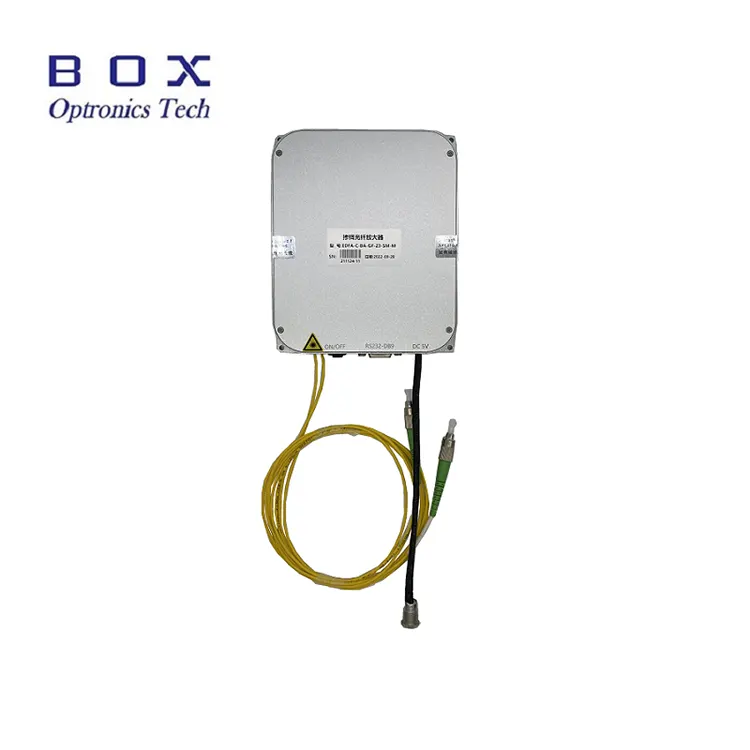

Termék Részletek

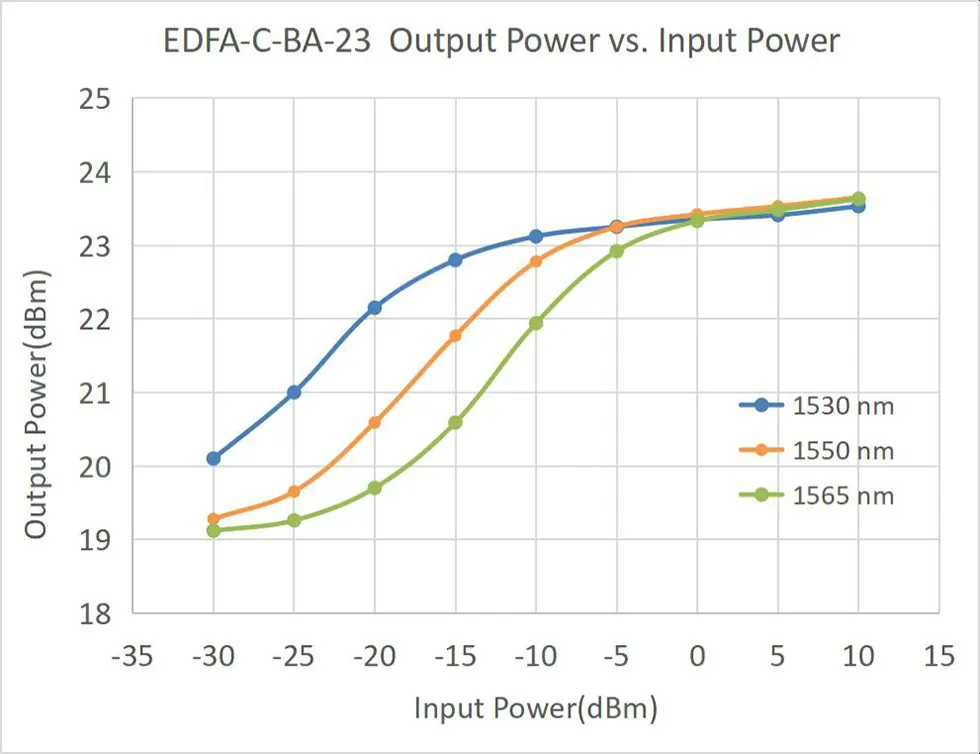

● Tipikus karakterisztikus görbe

● Standard tartozékok

Rendelés információkat

pl.: EDFA-C-BA-23-SM-M

(Rendelési információ: C-sávos Erbium-adalékolt Fiber Booster Amplifier, 23dB kimeneti teljesítmény, SMF-28efiberrel, modulcsomag).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabb lesz szállítva.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Lépések

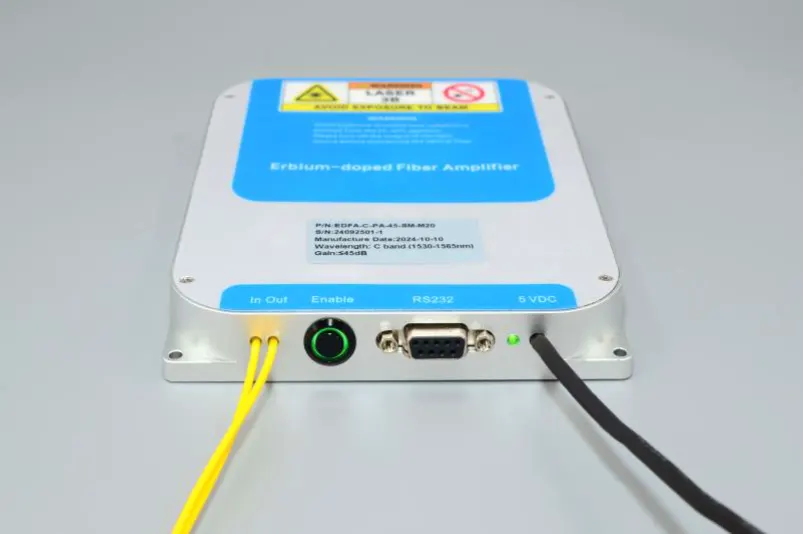

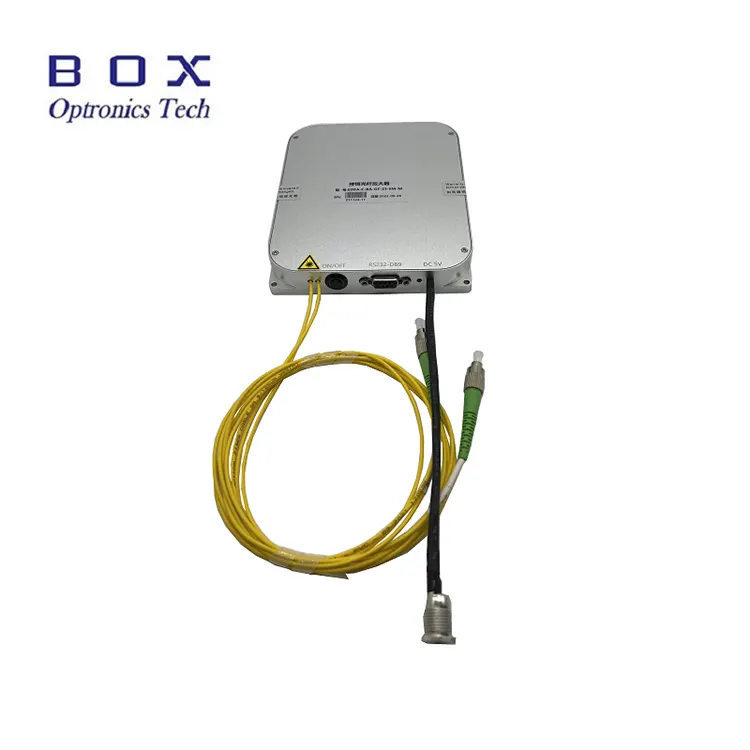

1. lépés. Megjelenés: Az elülső oldal Az EDFA szekvenciálisan fel van szerelve bemeneti és kimeneti optikai szálakkal, an optikai erősítő kimenet aktiváló kapcsoló, gazdaszámítógépes kommunikáció interfész (alapértelmezett RS232 DB9), tápfeszültségjelző lámpa és tápkábel (alapértelmezett DC 5V).

2. lépés. Tápegység: Az áramellátás A port az alapértelmezett DC5,5 × 2,1 mm-es teljesítmény interfész, és a megfelelő DC5V DC tápadapter is rendelkezésre áll, amikor a a termék elhagyja a gyárat. A csatlakozási mód a hálózati adapter és a az EDFA modul az alábbi ábrán látható. Kérjük, feltétlenül használja a eredeti megfelelő hálózati adapter. Nem megfelelő hálózati adapter használata megtörténik az EDFA nem megfelelően működik, vagy károsíthatja az EDFA-t. U alakú csatlakozó tápvezeték is biztosítható a felhasználók számára, hogy csatlakozzanak a kapcsolóüzemű tápegység, de a beszerzés során előzetesen javasolni kell.

3. lépés: Fiber jumperek csatlakoztatása: Nyissa meg az optikai szál csatlakozójának porvédő sapkáját, ellenőrizze a szál végfelületét, és Más optikai egység csatlakoztatása előtt ellenőrizze, hogy nincs-e szennyeződés és sérülés üvegszálas eszközök vagy vizsgálóberendezések. A nagy teljesítményű EDFA kimeneti szálához modellnél ajánlatos a fúziós splicing módszert használni a csatlakoztatáshoz.

Setp4.Hőelvezetés:Ez Az erbiummal adalékolt szálas erősítő modul bizonyos mennyiségű hőt termel. A az erősítő alsó felületének (a szöveg nélküli oldalnak) közel kell lennie érintkezik a hűtőbordával, a hőelvezető bordával vagy a fémfelülettel a felhasználó házának alján. Ennek eléréséhez megfelelő léghűtés javasolt jó hőelvezető hatás. Az ajánlott optimális munkakörnyezet hőmérséklet -5 ~ +35 ℃. Amikor a a környezeti hőmérséklet meghaladja az 50 ℃-ot, a az erősítő készenléti állapotban nem indul el. Amikor a környezeti hőmérséklet meghaladja az 55℃-ot, a Az erősítő működő állapotban automatikusan leállítja a lézerkimenetet és belép készenléti állapot önvédelem céljából. Amikor a környezeti hőmérséklet 50 ℃-ra csökken, az erősítő automatikusan folytatja a kimenetet.

5. lépés: Bemeneti optikai teljesítmény: Ennek az erbiummal adalékolt szálas erősítőnek nincs küszöbértéke a bemeneti optikai jel teljesítményére vonatkozó követelmény. Amikor az átlagos teljesítmény a A bemeneti optikai jel közel nullára csökken, az erősítő továbbra is kikapcsol fenntartja a működőképes állapotot, és a kimeneti port spontán kibocsátással rendelkezik kimenet. Mindazonáltal ideálisabb erősítő hatás és jel-zaj elérése érdekében arányban javasolt a bemeneti optikai teljesítményt a teljesítményen belül szabályozni a tesztlapon vagy a termékleírásban leírt tartomány.

6. lépés. Gazdaszámítógép vezérlése: Ez az erősítő moduláris termék, ezért kell kombinálható egy dedikált gazdaszámítógép-szoftverrel a beállításhoz és ellenőrzéshez az EDFA működési állapota és működési paraméterei. A felhasználó számítógépes igényei az USB-232 soros port illesztőprogram és az EDFA gazdagép telepítéséhez cégünk által biztosított vezérlőszoftver. Az USB-232 soros port illesztőprogramja programot telepíteni kell, különben a gazdagép szoftver nem tud csatlakozni és normálisan kommunikál az EDFA modullal. Megjegyzendő, hogy a Az USB-232 soros port illesztőprogramjának összhangban kell lennie a tényleges USB-232-vel soros port kábelt használt. Az EDFA gazdaszámítógép szoftver verziószáma szoftvernek meg kell egyeznie a szoftveren rögzített verziószámmal termék tesztlap.

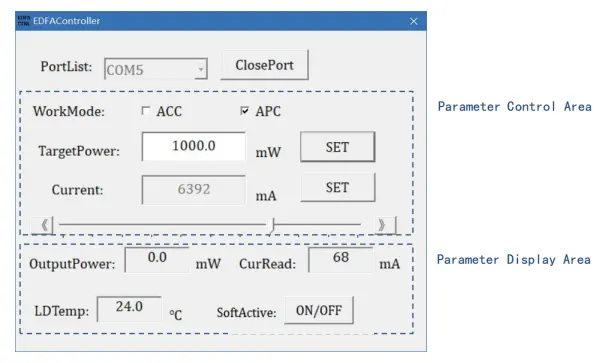

7. lépés. Gazdaszámítógép-szoftver interfész: A gazdaszámítógép-szoftver által megjeleníthető információ tartalmazza az erősítő működési módja, a kimeneti optikai teljesítmény célértéke, a pumpás lézer aktuális célérték és hőmérséklet-felügyeleti állapot.

8. lépés. Specifikus művelet: Utána a gazdagép szoftver elindításakor először válassza ki a megfelelő soros portot számot a soros port sorrendben PortList, kattintson az OpenPort gombra a megnyitáshoz a soros port. Ekkor megjelenik a Current Read és az LDTemp ablak a modul üzemi árama és szivattyú hőmérséklete. Adja meg a célt optikai teljesítmény értékét a TargetPower ablakban, és kattintson a SET gombra. Mikor az EDFA modul gombkapcsolója és a SoftActive gombkapcsoló a A szoftver mindkettő be van kapcsolva, a beállítás érvénybe lép, és az EDFA rendelkezik optikaival teljesítmény kimenet.

9. lépés. Vezérlési mód: A standard modell Ennek a szálas erősítőnek két üzemmódja van, az automatikus áramszabályozás módban (ACC mód) és automatikus teljesítményszabályozási módban (APC módban). Lehet váltani e két munkamód között a WorkMode opcióval. Váltáskor, kérjük, vegye figyelembe, hogy először kapcsolja ki az Aktív gomb kapcsolót. (* Valamilyen erősítő modellek csak az ACC módot támogatják, például az EDFA-C-PA). ACC módban lépjen be a szivattyúba aktuális értéket az Aktuális ablakban, és kattintson a SET gombra, vagy közvetlenül húzza a bal és jobb csúszkákat a szivattyú áramértékének beállításához. APC módban írja be a cél optikai teljesítmény értékét a TargetPower ablakban, majd kattintson a SET gombra gombot.

10. lépés. Kimenet aktiválása: Amikor a Engedélyezés gomb kapcsoló a modul elején és a SoftActive gomb bekapcsolása esetén a szoftver egyaránt be van kapcsolva, a beállítás érvénybe lép, és a Az erősítő lézerkimenettel rendelkezik, és a LASER jelzőfény világít. A BE/KI gomb pirosan jelenik meg. Az OutputPower a paraméterfigyelésben terület mutatja az aktuális tényleges kimeneti optikai teljesítményt, a CurRead pedig az áramerősséget a szivattyú áramát, az LDTemp pedig a belső hőmérsékletet mutatja.

11. lépés. Kikapcsolás: Először kapcsolja ki a ON/OFF gomb kapcsoló az erősítő oldalán és a SoftActive gomb kapcsolja be a szoftvert, kattintson a ClosePort lehetőségre a soros port bezárásához, majd zárja be a szoftvert.

12. lépés. Paraméter memória: Az üzemmód és A vezérlőszoftver által beállított paraméterek automatikusan mentésre kerülnek a vezérlőbe EDFA modul, és kikapcsoló memória funkcióval rendelkeznek. Ha nincs rá szükség módosítani az EDFA paramétereket, nem szükséges csatlakozni a gazdagéphez amikor újra használod.

Működési megjegyzések és Karbantartás

● Indításkor először ellenőrizze, hogy a főkapcsoló és a kulcsos kapcsoló ki vannak kapcsolva, majd csatlakoztassa a tápegységet. Kikapcsoláskor először kapcsolja ki a kulcsos kapcsolót, majd a kimenet után húzza ki a tápellátást visszajelző lámpa kialszik. Ne szakítsa meg közvetlenül az áramellátást, amikor a Az EDFA működik.

● Nem javasolt a kimenet gyakori behelyezése és kihúzása szálas csatlakozókat, hogy elkerülje a porszennyeződést, ami megnövekedhet behelyezési veszteség vagy a szálcsatlakozó végfelületének égése.

● Tisztítsa meg a szálcsatlakozókat szöszmentes törlőkendővel, és ellenőrizze a szálvég-arc detektor csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület égését. Az optikai csatlakozóknak olyannak kell lenniük porvédő sapkákkal borítva.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, akkor igen fúziós toldó használata javasolt.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; boltba száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
