Mikromodul C-sávos Erbiummal adalékolt Fiber Booster erősítő

Tartalomjegyzék

1. Bevezetés a Mikromodul C-sávos Erbiummal adalékolt Fiber Booster erősítő

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Rendelési információk

7. Adatlap

8. Ajánlattételi feltételek és fizetés

9. Átfutási idő

10. A művelet lépései

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

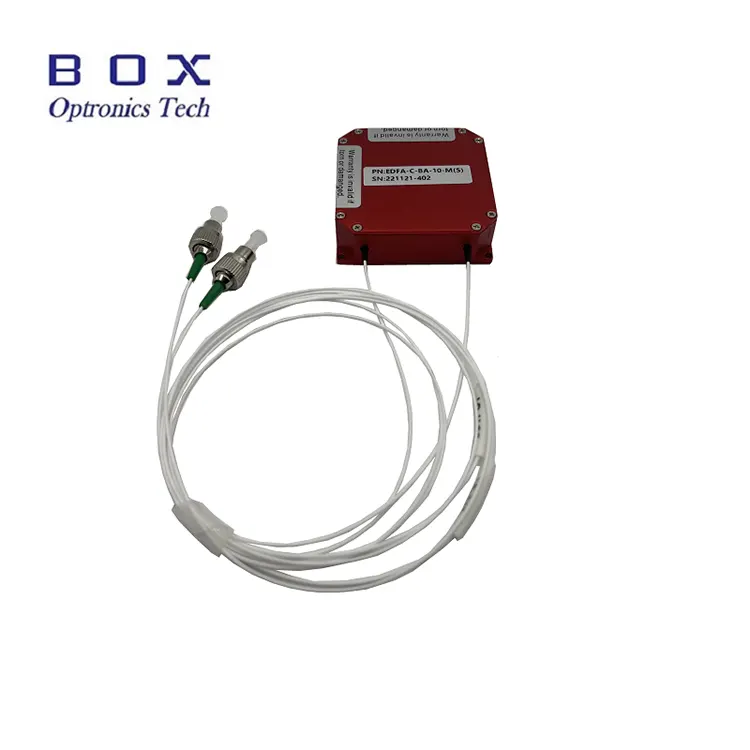

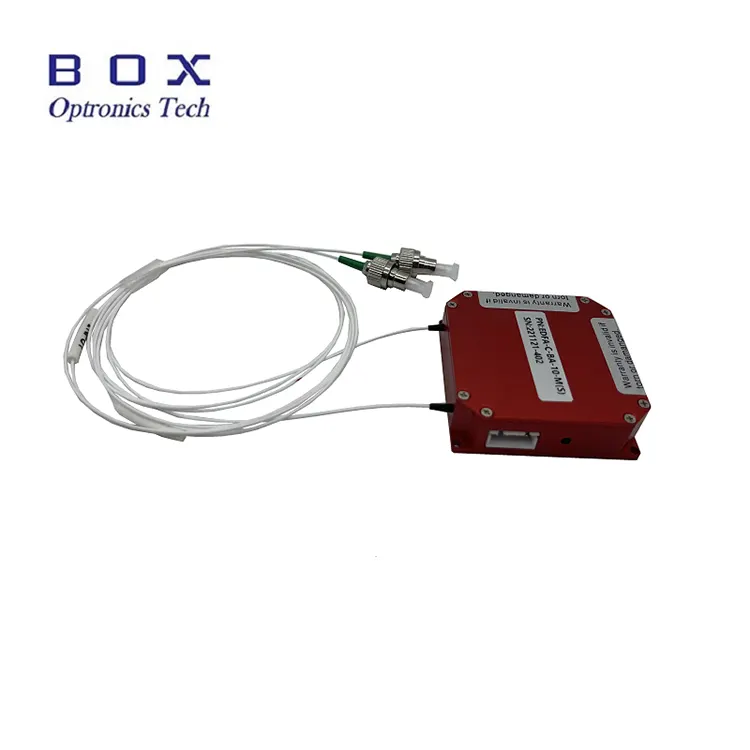

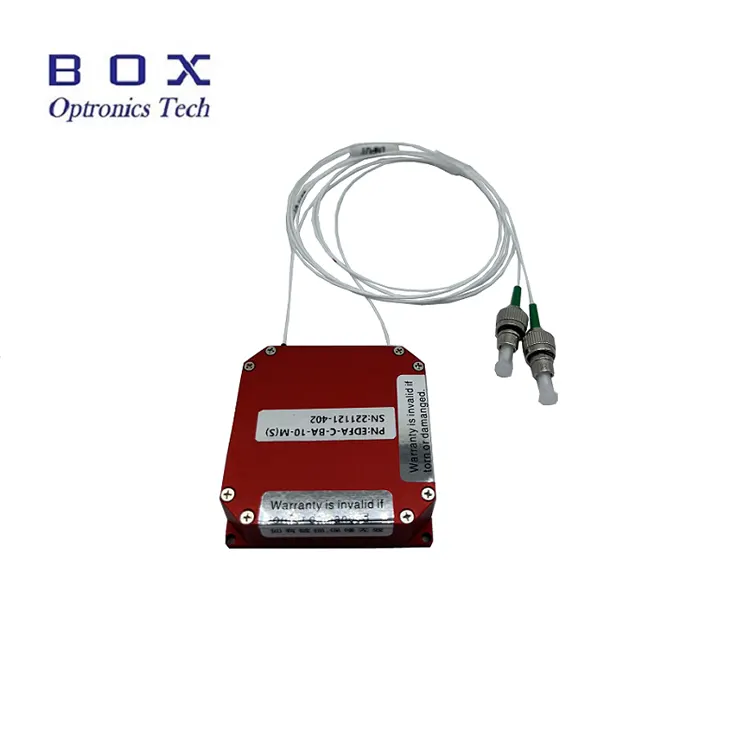

Mikromodul C-sáv, Erbiummal adalékolt Fiber Booster Az erősítőket korlátozott helyeken való használatra tervezték. A méretek 50 (Sz) × 50 (Mé) × 15 (Ma) mm vagy 45 (Sz) × 65 (Mé) × 10 (Ma) mm opcionális. Lehetnek lézerjelek teljesítményerősítésére használják a C-sávban 1530-1565 nm hullámhossz tartomány. 10/13/17/20/23 dBm nagy teljesítményű és alacsony zajszinttel rendelkeznek. A kommunikációs soros port és tápkábel biztosított a számítógépes működéshez. Mikor Ezen modulok használatával győződjön meg arról, hogy a szál végfelülete tiszta, ügyeljen a lézerre bemeneti korlátozásokat, és tegye meg a szükséges lézeres biztonsági óvintézkedéseket.

Termék Műszaki adatok

Termék Jellemzők

● Széles hullámhossz-tartomány - 1530-1565 nm;

● Szubminiatűr tervezés;

● Alacsony zajszint <5dB;

● RS232/TTL vezérlési mód.

Termék Alkalmazások

● Optikai szálas kommunikáció;

● Optikai szál érzékelő;

● Fiber lézer.

Termék Részletek

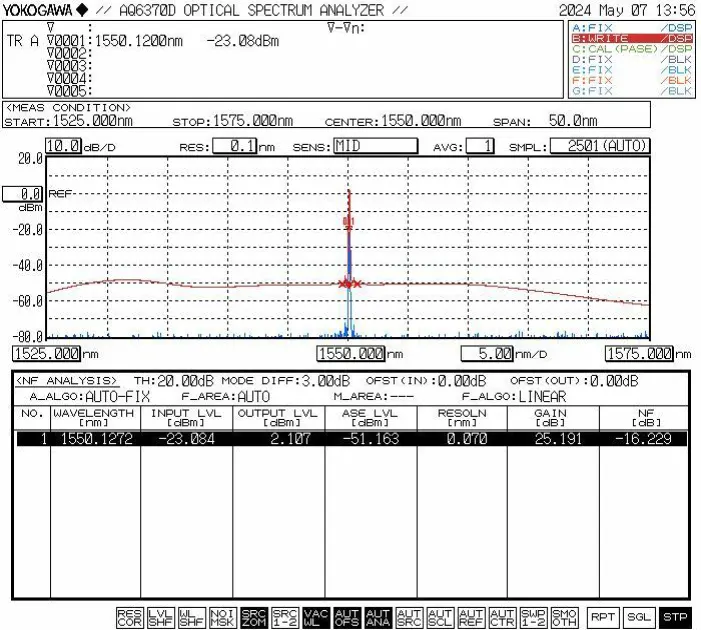

● Tipikus karakterisztikus görbe

● Kommunikációs tű meghatározása (balról jobbra: 1-től 4-ig):

A kommunikációs szint megfelel a TTL szabványoknak. Egy TTL-RS232 szintű átalakítás szükséges a számítógéphez való csatlakozáshoz.

Rendelési információk

pl.: EDFA-BA-C-23-SM-MIC

(Rendelési információ: mikromodul C-sáv, Erbium-adalékolt Fiber Booster erősítő, 23 dB kimeneti teljesítmény, SMF-28efiberrel, modulcsomag).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabb lesz szállítva.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Lépések

1. lépés: Kicsomagolás és összeszerelés

Az összeszerelés előtt ellenőrizze, hogy minden tartozék kész-e.

2. lépés: A tápegység és az üvegszál csatlakoztatása Patch vezetékek

Csatlakoztassa a tápegységet; csatlakoztassa a jelzőlámpát a bemenethez

3. lépés: Az erősítő bekapcsolása

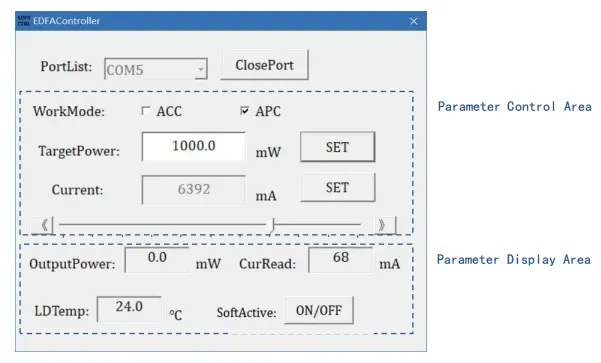

Kapcsolja be az erősítő tápellátását. Megjegyzés: Az üzemi áram és az erősítés az értékek a gazdaszámítógép által az utolsó leállításkor beállított paraméterek, és szükség esetén szoftveren keresztül módosítható. Szigorúan tilos csatlakoztatni ill húzza ki a szálas csatlakozókat a lézer működése közben.

Setp4.Shutdown

Használat után húzza ki a tápkábelt.

Működési megjegyzések és Karbantartás

● Ne szakítsa meg közvetlenül az áramellátást, amíg az erősítő be van kapcsolva működő.

● Tartsa pormentesen a szálcsatlakozókat, hogy elkerülje a szálak megégését csatlakozó végfelülete. Tisztítsa meg a szálcsatlakozót pormentes lencsepapírral csatlakozást, ellenőrizze egy szálvégfelület-ellenőrzővel, és csatlakoztassa a karimán keresztül csak a tisztaság megerősítése után. Ellenkező esetben a szálcsatlakozó végfelülete előfordulhat megéghet a lézer bekapcsolásakor. Biztosítsa a lézermentes működést, amikor összekötő karimákat, és használaton kívül helyezze rá a szálas porvédő sapkákat.

● Tartsa szárazon a berendezést és tárolja száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
