C-sávos Erbium-adalékolt Fiber In-Line erősítő

Tartalomjegyzék

1. Bevezetés a C-sávos Erbium-adalékolt Fiber In-Line erősítő

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Ajánlattételi feltételek és fizetés

9. Átfutási idő

10. Működési megjegyzések és Karbantartás

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

A C-sávos Erbium-adalékolt Fiber In-Line erősítők szálas lézeres vagy szálas kommunikációs rendszerek vonalközvetítésére tervezték. Megtehetik lézerjelek teljesítményerősítésére használható a C-sávban 1530-1565 nm hullámhossz tartomány. 15/17/20/23/25/26 dBm nagy teljesítményű és alacsony zajt. A számítógépes működéshez ajánlásokat és szoftvereket biztosítunk. Ezek használatakor modulokat, ügyeljen arra, hogy a szál végfelülete tiszta legyen, ügyeljen a lézerbemenetre korlátozásokat, és tegye meg a szükséges lézeres biztonsági óvintézkedéseket.

Termék Műszaki adatok

Termék Jellemzők

● Széles hullámhossz-tartomány - 1530-1565 nm;

● Magas nyereség tényező;

● Alacsony zajszint <5,5 dB;

● Nagy kimeneti teljesítmény 15/17/20/23/25/26 dBm opcionális.

Termék Alkalmazások

● Optikai szálas kommunikáció;

● Optikai szál érzékelő;

● Fiber lézer.

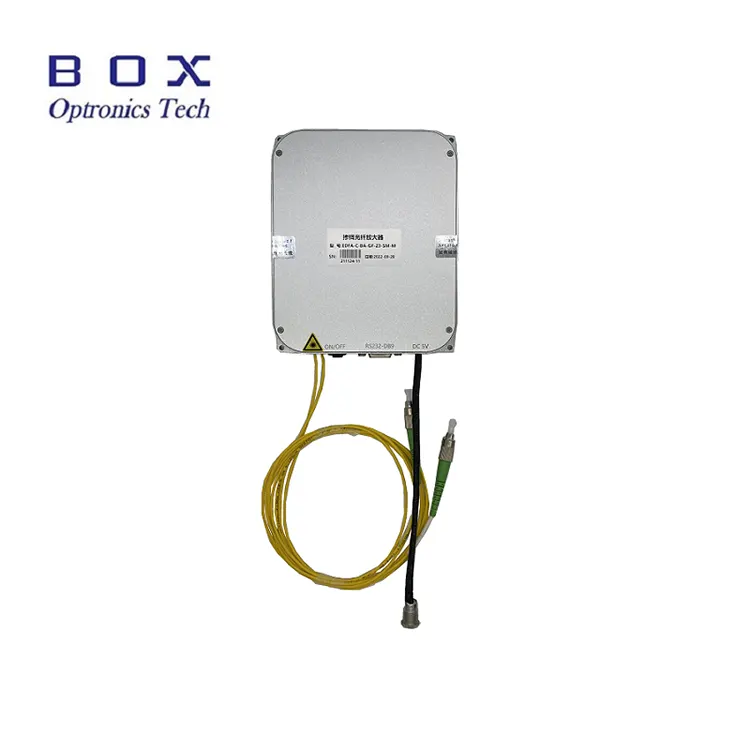

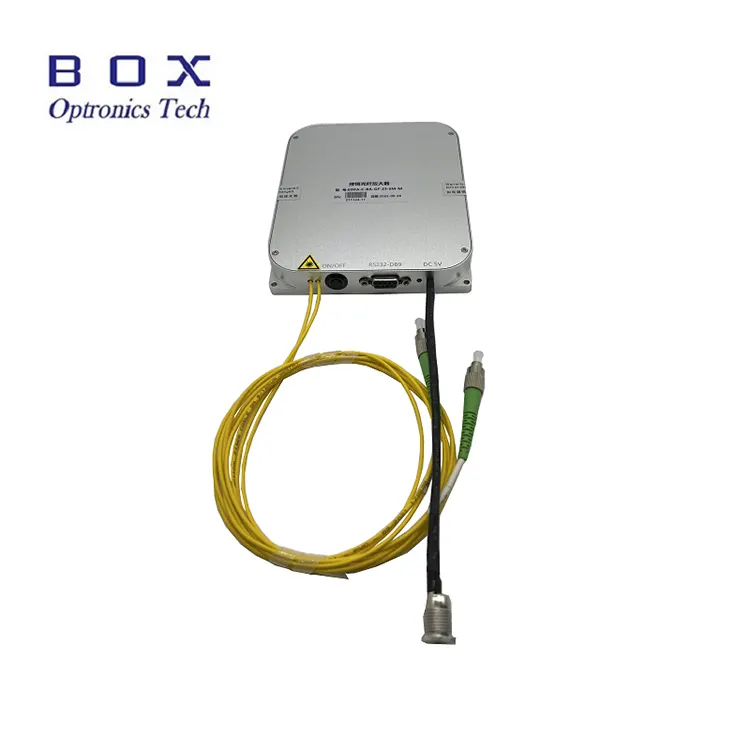

Termék Részletek

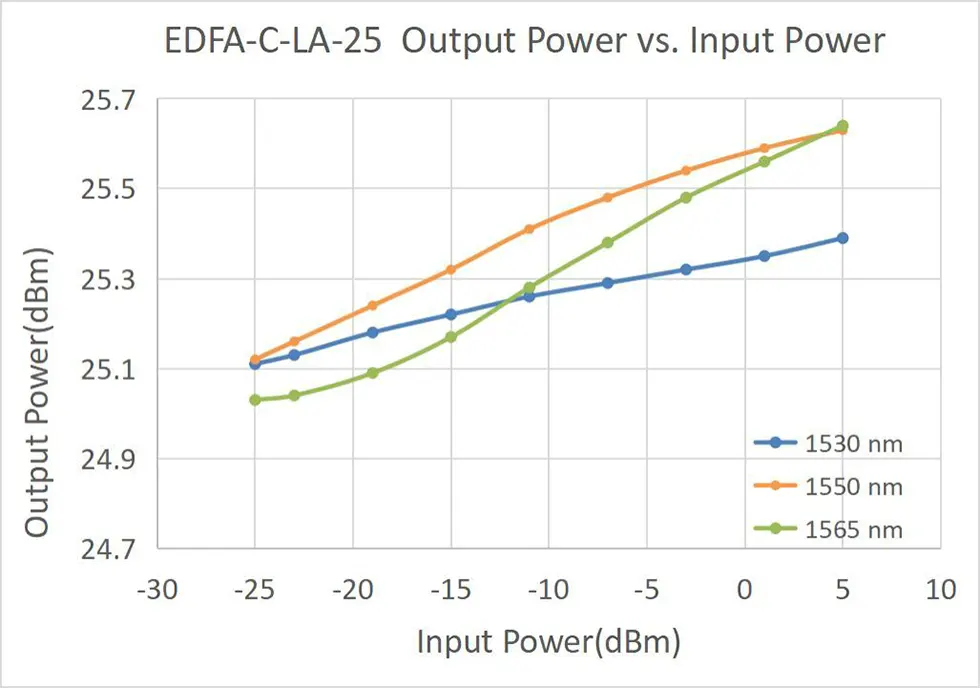

● Tipikus karakterisztikus görbe

Rendelési információk

pl.: EDFA-LA-C-15-SM-M

(Rendelési információ: C-sáv, Erbiummal adalékolt Fiber In-Line Erősítő, 15 dB kimeneti teljesítmény, SMF-28efiberrel, modulcsomag).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és Tesztlap

Adatlap

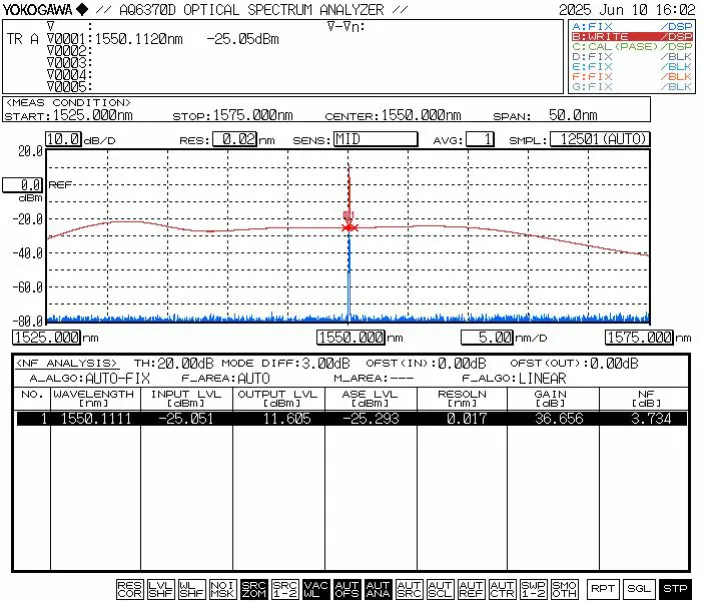

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha van raktáron, akkor gyorsabb lesz szállítva.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Egymódusú szálak (Hi-1060, PM980, G652D, PM1550 stb.) esetén a A folyamatos fény elméleti teljesítménytűrése körülbelül 200 mW, amikor a végfelület tiszta. Ezért a 200 mW-nál kisebb kimeneti teljesítményű EDFA modellek képesek keresztül csatlakoztassa kimeneti szálas csatlakozóit más egymódusú üvegszálas eszközökhöz mozgatható adapterek (szálas karimák).

● Ne szakítsa meg közvetlenül az áramellátást, amíg az erősítő be van kapcsolva működő.

● Tartsa pormentesen a szálcsatlakozókat, hogy elkerülje a szálak megégését csatlakozó végfelülete. Tisztítsa meg a szálcsatlakozót pormentes lencsepapírral csatlakozást, ellenőrizze egy szálvégfelület-ellenőrzővel, és csatlakoztassa a karimán keresztül csak a tisztaság megerősítése után. Ellenkező esetben a szálcsatlakozó végfelülete előfordulhat megéghet a lézer bekapcsolásakor. Biztosítsa a lézermentes működést, amikor összekötő karimákat, és használaton kívül helyezze rá a szálas porvédő sapkákat.

● A kimeneti szálas csatlakozók gyakori bedugása/kihúzása nem ajánlott, mivel porszennyeződést, fokozott behelyezési veszteséget, ill a szálcsatlakozó végfelületének égése.

● Tartsa szárazon a berendezést és tárolja száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
