Nagy teljesítményű, 1653,7 nm-es, 40 mW-os DFB Butterfly lézer

Tartalomjegyzék

1. Bevezetés a Nagy teljesítményű, 1653,7 nm-es, 40 mW-os DFB Butterfly lézer

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

A nagy teljesítményű, 1653,7 nm-es 40 mW-os DFB Butterfly Laser egy nagy teljesítményű MQW DFB chip, amelynek középső hullámhossza 1653,7 nm, a +/-1 nm hullámhossz-tűrés és oldalsó üzemmód elutasítási arány (SMSR) >35 dB. Alacsony küszöbfeszültség, alacsony energiafogyasztás és magas megbízhatóság. Termisztor integrálása, termoelektromos hűtő (TEC) és felügyeleti dióda, támogatja a hosszú távú stabil működést, és széles körben használják gázérzékelő rendszerek, passzív eszközök tesztelése és száloptikai érzékelés. Helyes működés közben vezetékekre, hőmérséklet- és áramszabályozásra van szükség megakadályozza a szálak elhajlását és károsodását.

Termék Műszaki adatok

Termékjellemzők

● Ipari szabvány 14 tűs pillangó csomag;

● Beépített TEC és monitor PD;

● Magas stabilitás 40mW optikai kimenet;

● Nagy teljesítményű, Multiquantum Well (MQW) elosztott visszacsatolású (DFB) lézer.

Termék alkalmazások

● Hangolható dióda lézer abszorpciós spektroszkópia TDLAS; 

● CH4 Monitoring;

● Fényforrás számára környezetfigyelő és gázelemzők.

Termék Részletek

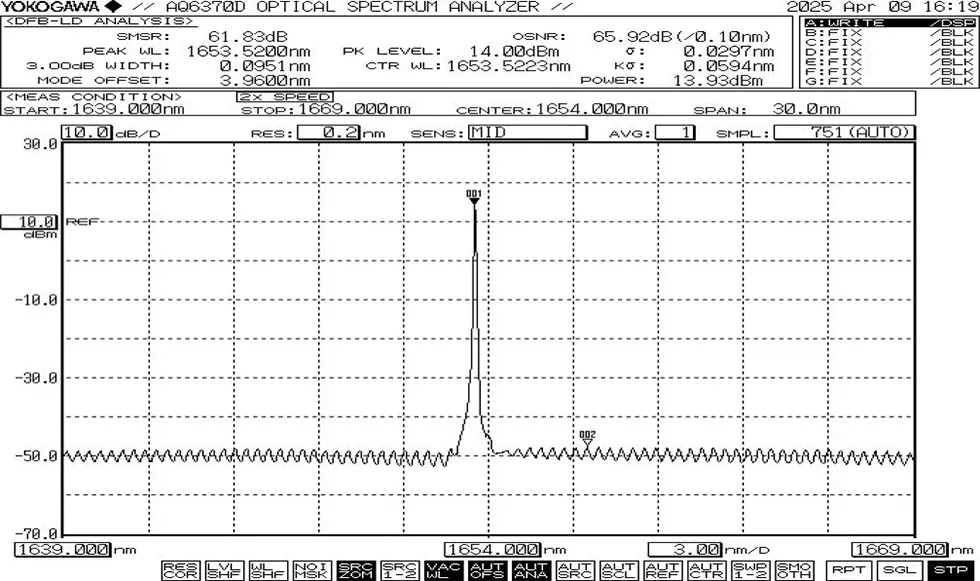

● Tipikus spektrum: 1653,7 nm, +/-1 nm WL tolerancia.

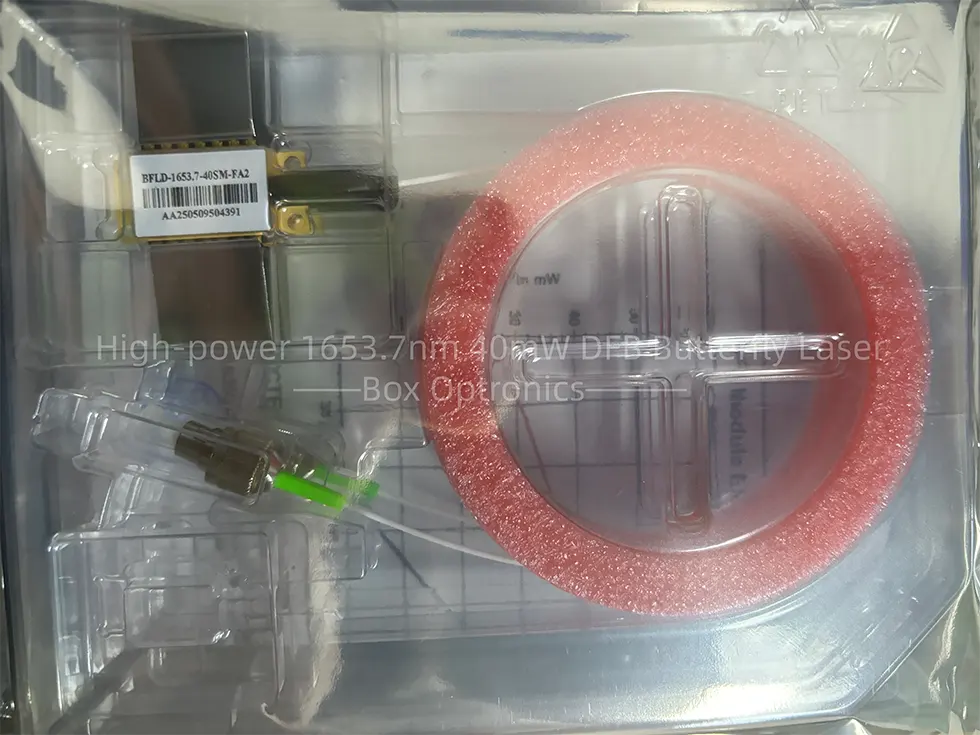

● Csomagolási példa

Rendelés információkat

pl.: BFLD-1653-40SM-FA

(Rendelési információ: Nagy teljesítményű, 1653,7 nm-es 40 mW-os DFB Butterfly Laser, SM szállal, FC/APC csatlakozóval, 1. típusú kivezetéssel).

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat és fizetési feltételek

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A készülék bekapcsolása előtt először aktiválja a hűtőt, majd azután kis lépésekben alkalmazza a tápfeszültséget, hogy megakadályozza a chip túlmelegedését ill túlterheltté válik.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
