1392nm 10mW DFB Butterfly lézerdióda

Tartalomjegyzék

1. Az 1392nm bevezetése 10mW DFB Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

1392 nm-es DFB szálcsatolt lézer 14 tűs pillangóval csomag, központi hullámhossz 1392nm, tipikus kimeneti teljesítmény 10mW. Beépített TEC, termisztor és monitor PD, amely támogatja az SM szálat vagy a PM szálat. Főleg használják H2O-érzékelésben, optikai műszerekben és tesztfényforrásokban. Megjegyzés: Vezeték helyes PIN definíció, tartsa tisztán a szálvéget, TEC vezérlés alatt. Túlfeszültség, túláram, ESD, magas hőmérsékletű forrasztás és túlzott szálhajlítás tilos.

Termék Műszaki adatok

Termék Jellemzők

● Nagy teljesítményű, Multi-quantum well (MQW) elosztott visszacsatolású (DFB) lézer;

● SMF-28e vagy PM1550 szál;

● Ipar szabványos hermetikusan lezárt 14 tűs pillangócsomag;

● Beépített TEC és PD.

Termék Alkalmazások

● Elosztott száloptika érzékelés;

● Száloptikai kommunikáció tesztberendezés

● Vízgőz koncentráció észlelés;

● Core fényforrás TDLAS (tunable Diode Laser Absorption Spectroscopy) rendszerek;

● Kutatás és laboratórium Hangszerek.

Termék Részletek

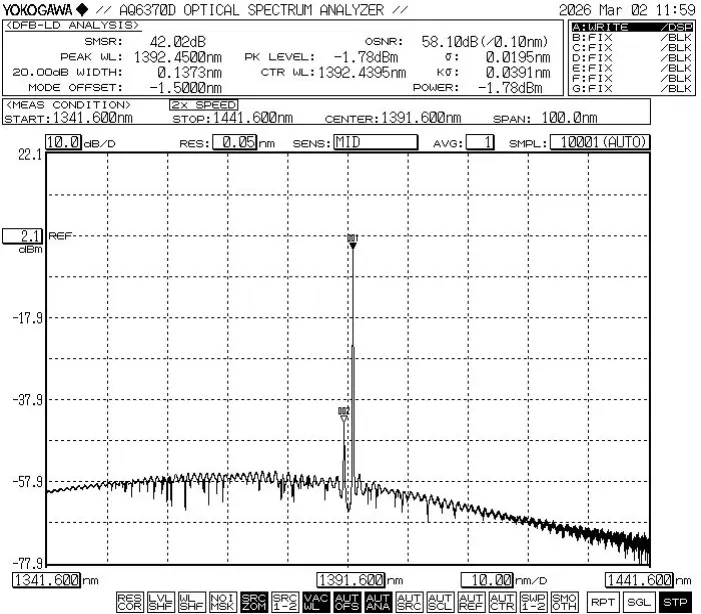

● Tipikus spektrum: 1392 nm, +/-1 nm WL tolerancia.

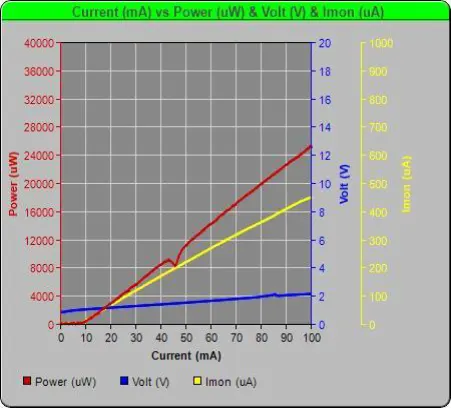

● PIV-1392nm 10mW DFB Butterfly lézerdióda

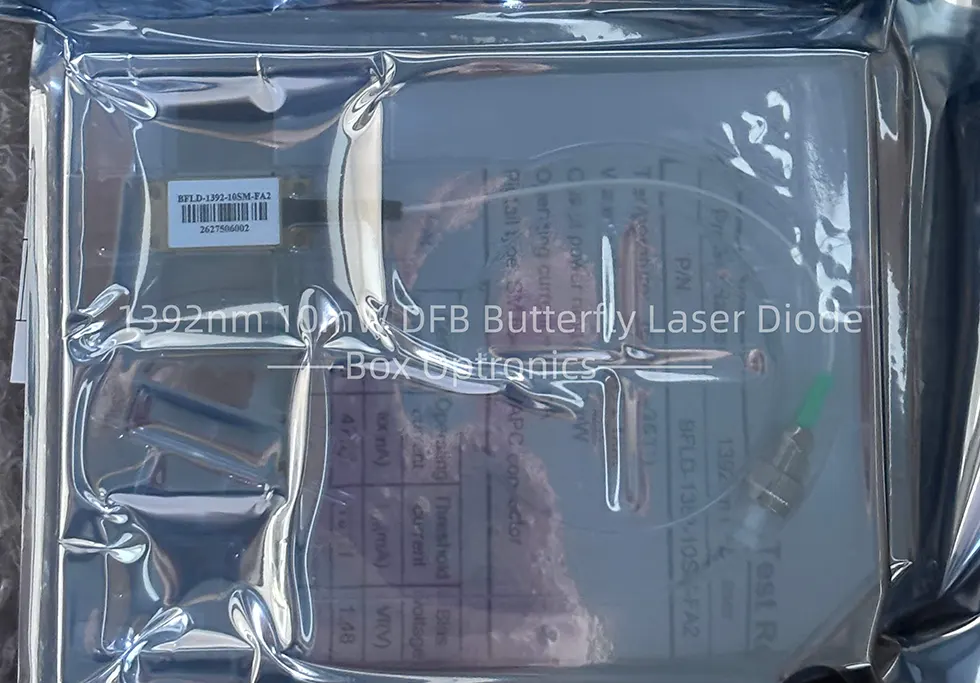

● Csomagolási példa

Rendelés információkat

pl.: BFLD-1392-10SM-FA2

(Rendelési információ: 1392nm 10mW DFB Butterfly lézerdióda, SM-el optikai szál, FC/APC csatlakozó, 2. típusú kivezetés).

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● A megelőzés érdekében ellenőrizze a termék működési áramkörének stabilitását impulzusáramok okozta károk.

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A készülék használatakor szigorúan tartsa be az üzemi feszültséget és adatlapon megadott áramtartományok. A legfontosabb paraméterek – beleértve az Ith (küszöbáram), Iop max (maximális üzemi áram), Vop max (maximális Működési feszültség) és λc (középső hullámhossz) – hivatkozni kell kifejezetten a kiszállításkor megadott tesztjelentésben.Megjegyzés:Működés az abszolút maximális névleges értékeken túl a készülék maradandó károsodását okozhatja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
