Termékismertető - 1580 nm DFB SM PM lézerdióda

Az 1580 nm-es DFB SM PM lézerdióda prémium MQW DFB chipet tartalmaz 1580 nm-es középső hullámhosszal (±1 nm tolerancia) és tipikus 40 dB-es oldalmódusú elnyomási aránnyal. Alacsony küszöbárammal, alacsony energiafogyasztással és nagy megbízhatósággal tervezték, teljesen integrálva termisztorral, TEC-vel és figyelődiódával a folyamatos stabil teljesítmény érdekében. Tökéletesen alkalmas gázérzékeléshez, passzív eszközök teszteléséhez és száloptikai érzékelő alkalmazásokhoz.

Termékleírások - 1580 nm DFB SM PM lézerdióda

Termékjellemzők - 1580 nm DFB SM PM lézerdióda

● Multi-Quantum Well (MQW) elosztott visszacsatolású (DFB) lézerek;

● 14 tűs pillangócsomag nagy stabilitással;

● Beépített termisztor, TEC és monitor fotodióda;

● Alacsony küszöbáram és alacsony energiafogyasztás;

● A szál típusa lehet SMF-28e vagy PM szál.

Termék alkalmazások – 1580 nm DFB SM PM lézerdióda

● Optikai szál érzékelő;

● Fényforrás teszteléshez és méréshez;

● Gázérzékelő rendszerek;

● Passzív optikai eszközök tesztelése;

● Optikai szálas kommunikáció.

Termék részletek - 1580nm DFB SM PM lézerdióda

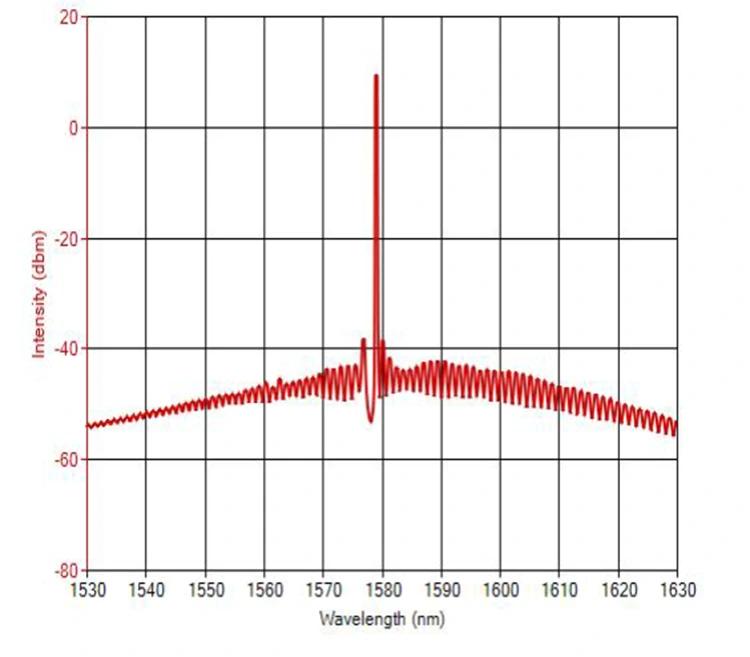

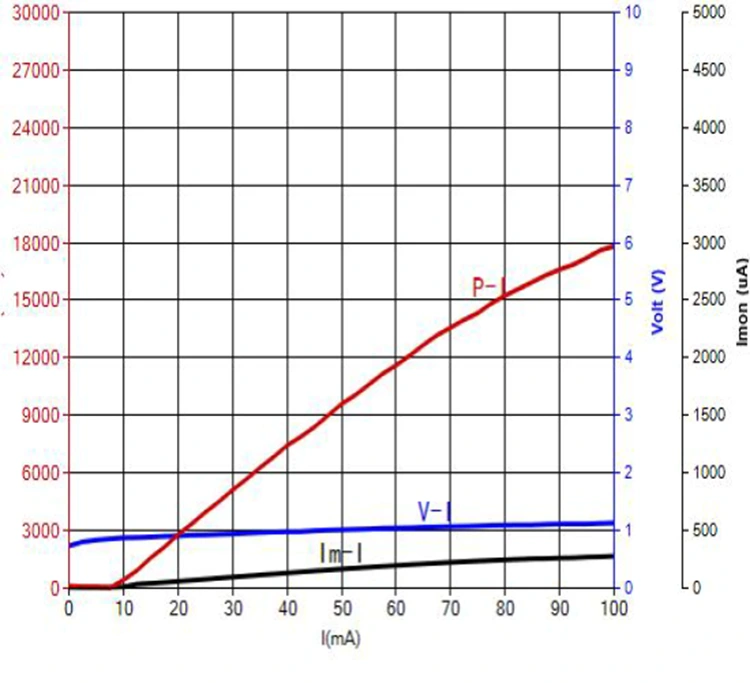

● Tipikus spektrum és PIV: 1580 nm 10 mW, +/-1 nm WL tolerancia.

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1580 nm DFB SM PM lézerdióda

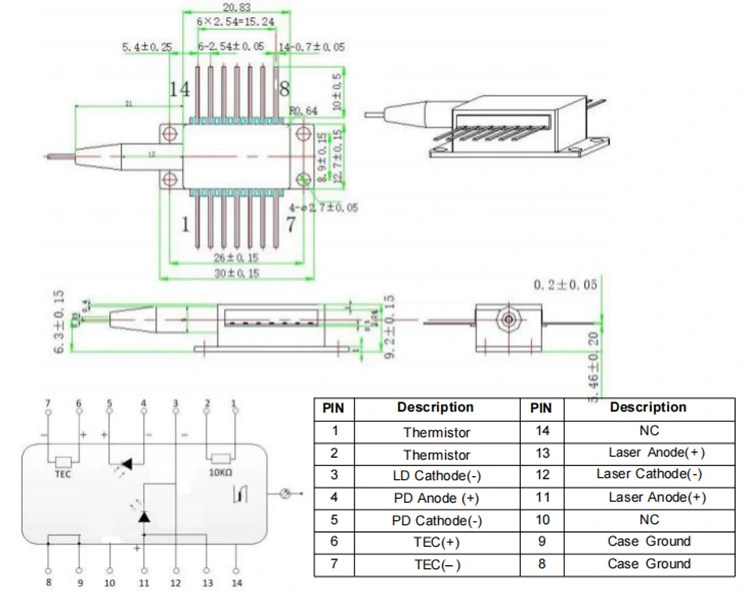

>>>1. típusú pin-out

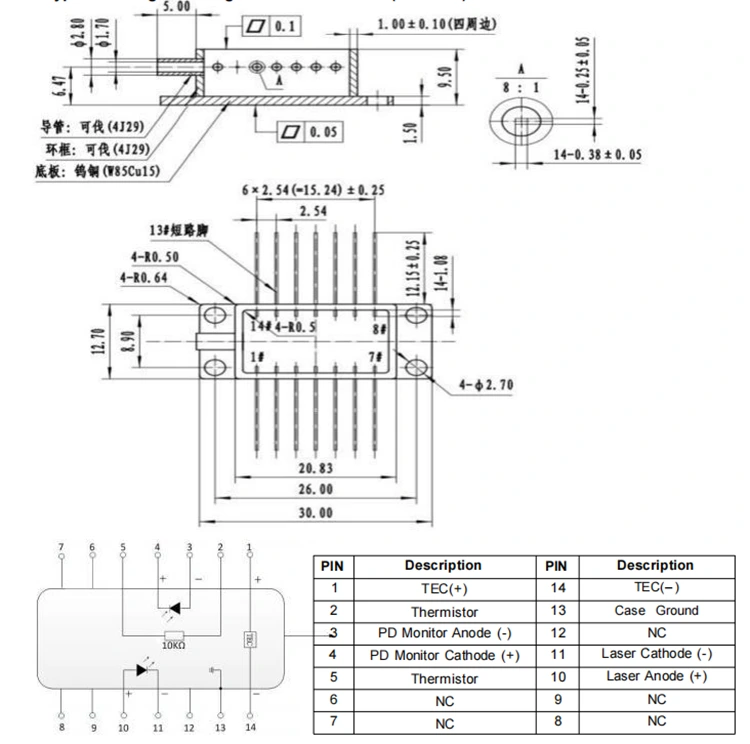

>>>Type2 pin-out

Rendelési információ-1580nm DFB SM PM lézerdióda

pl.: BFLD-1580-10SM-FA2
(Rendelési információ: 1580nm DFB lézerdióda, 14 tűs pillangós csomag, 10mW kimeneti teljesítmény, SM szállal, FC/APC csatlakozóval, type2-es kivezetéssel).

Adatlap és tesztlap-1580nm DFB SM PM lézerdióda

Adatlap

Tesztlap

Árajánlat és fizetési feltételek-1580nm DFB SM PM lézerdióda

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics az EXW használatát javasolja. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a termékek szállítási költségét.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - 1580 nm DFB SM PM lézerdióda

Gyártás: 10 munkanap. (Ha van raktáron, akkor gyorsabban kiszállítják.)

Nemzetközi logisztika: 3-5 munkanap.

Működési megjegyzések - 1580 nm DFB SM PM lézerdióda

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi az eszközt a foglalatából, ne gyakoroljon nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Csatlakozókkal felszerelt készülékeknél ügyeljen arra, hogy a készülék és a szálas csatlakozó egyszerre legyen felemelve a beszerelés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a következőkre: a forrasztás során a készüléknek áramtalanított állapotban kell lennie, a forrasztópáka megfelelően földelt.

● Mielőtt bekapcsolná a készüléket, először aktiválja a hűtőt, majd kis lépésekben kapcsolja be a tápfeszültséget, hogy elkerülje a chip túlmelegedését vagy túlterhelését.

Minőségbiztosítás és vevőszolgálat - 1580 nm DFB SM PM lézerdióda

● Jótállási időszak:

A vásárlástól számított 1 éven belül ingyenes javítás vagy csere nem ember által okozott hibák esetén. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt a termékminőségi problémákból eredő hibák esetén ingyenes javítási vagy csereszolgáltatást biztosítunk. A Box Optronics azonban fenntartja a jogot, hogy a következő esetekben megtagadja az ingyenes javítási szolgáltatásokat a garanciális időszakon belül:

(1) Természetes tényezők (pl. villámcsapás, por) vagy környezeti hatások által okozott károk.

(2) A felhasználó nem megfelelő működése miatti meghibásodások.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Illetéktelen szétszerelés, módosítás vagy javítás.

(5) Módosult vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
