1567 nm-es DFB Butterfly lézerdióda

Tartalomjegyzék

1. Az 1567nm bevezetése DFB Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

1567 nm-es DFB pillangó lézerdióda többkvantummal kút DFB szerkezet és 14 tűs pillangó csomag. Integrálja a TEC és termisztor, támogatja az SMF 28e egymódusú vagy polarizációt fenntartó szálat kimenet, tipikus 10mW kimeneti teljesítménnyel, üzemi hőmérséklet -20~+70 ℃, RoHS-kompatibilis. Megjegyzés ESD védelmet, és ne lépje túl az abszolút maximális besorolást.

Termék Műszaki adatok

Termékjellemzők

● Többkvantum Well (MQW) elosztott visszacsatolású (DFB) lézerek;

● Fiber típusa lehet SMF-28e vagy PM szál;

● 14 tűs nagy stabilitású pillangócsomag;

● Stabil 10mW kimenet, magas SMSR és jó optikai leválasztás.

Termék alkalmazások

● Optikai szál érzékelő;

● Fényforrás;

● Szén-monoxid CO gáz érzékelés;

● Közepes és hosszú távú üvegszálas kommunikációs és tesztelési rendszerek.

1. Termék részletek - 1567 nm DFB Butterfly lézerdióda

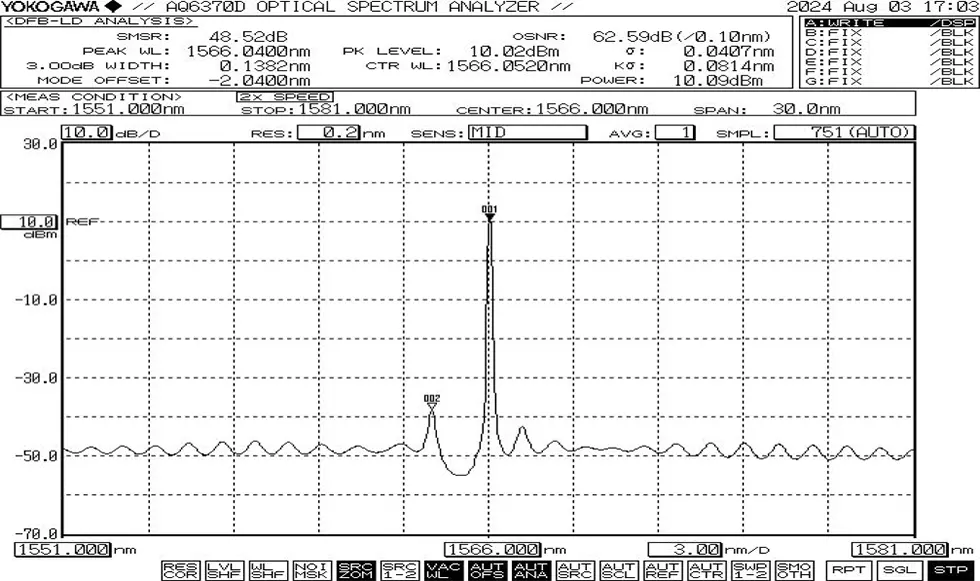

Tipikus spektrum: 1567 nm, +/-1 nm WL tolerancia.

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1567 nm DFB Butterfly Lézer dióda

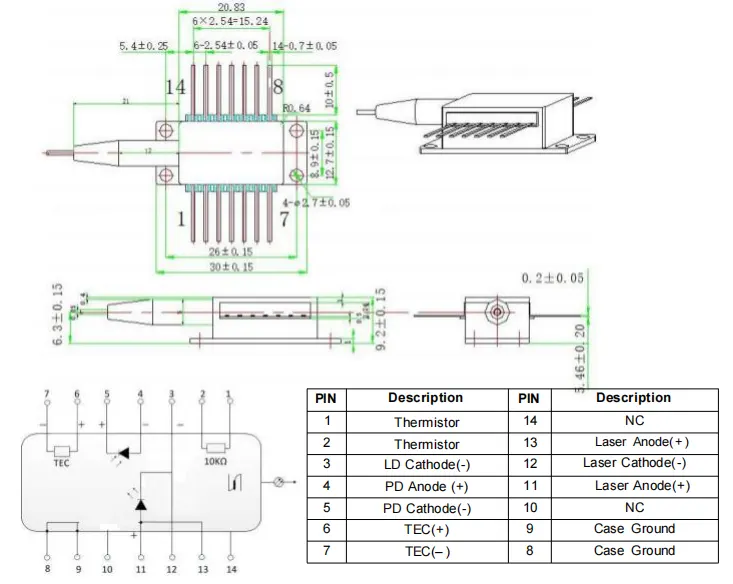

>>>1. típusú pin-out

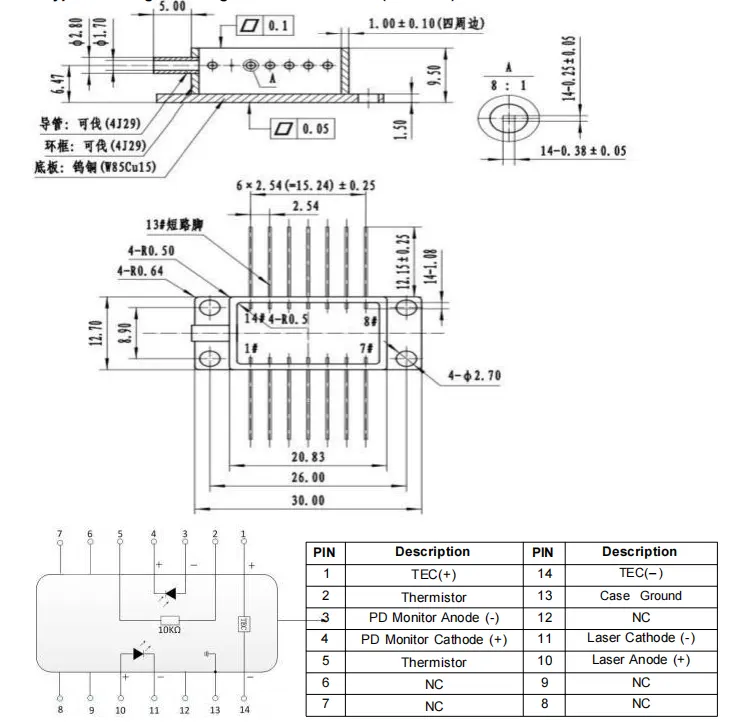

>>>Type2 pin-out

Rendelés információkat

pl.: BFLD-1567-10SM-FA

(Rendelési információ: 1567nm DFB Butterfly Laser Diode, 14 tűs pillangó csomag, 10mW kimeneti teljesítmény, SM szállal, FC/APC csatlakozóval, Type1 pin-out).

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

2. Minőségbiztosítás és vevőszolgálat – 1567nm DFB Butterfly Laser Dióda

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
