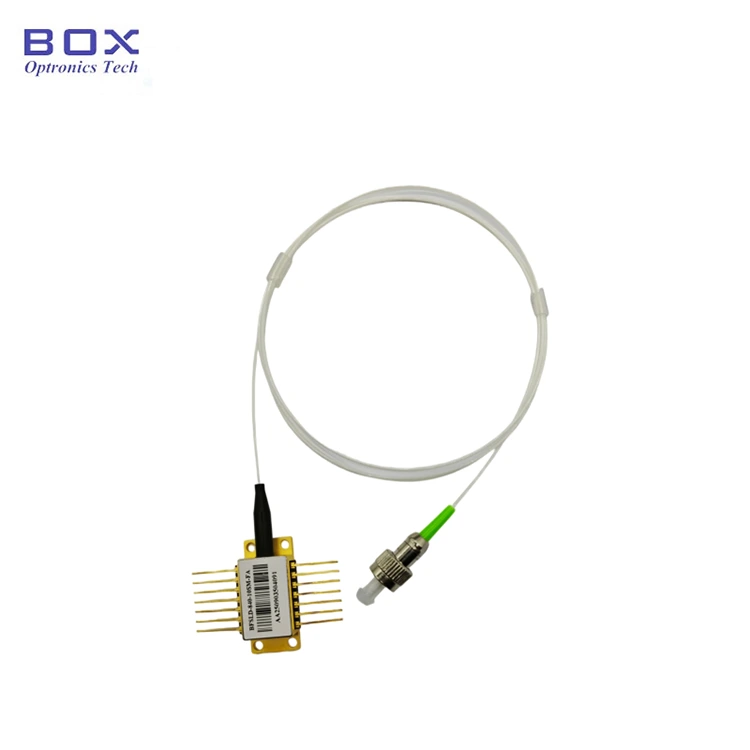

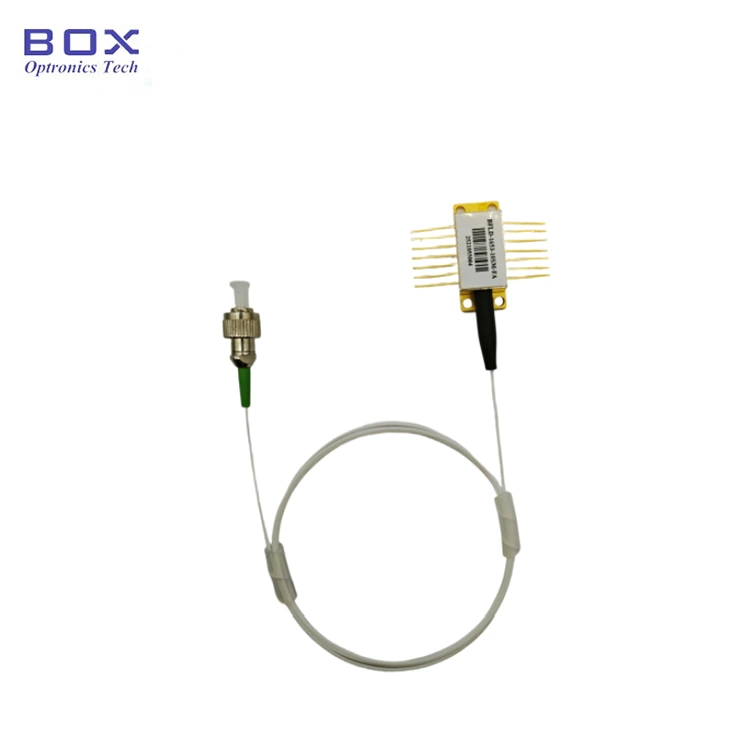

1574 nm-es DFB lézerdióda a CO2 érzékeléshez

Termék áttekintése – 1574 nm-es DFB lézerdióda CO2-érzékelőhöz

Az 1574 nm-es DFB Laser Diodefor CO2 Sensing 10 mW vagy 20 mW optikai kimeneti teljesítményt biztosít egymódusú szálon vagy polarizációt fenntartó szálon keresztül, FC/APC csatlakozóval.

A DFB lézer keskeny, 3 MHz-es tipikus (FWHM) spektrális vonalszélességgel és ≥35 dB-es (40 dB tipikus) oldalmódusú elnyomási aránnyal rendelkezik, így a DFB lézer biztosítja a hangolható dióda lézeres abszorpciós spektroszkópiához és egyéb nagy felbontású gázfeloldós technikákhoz (TDre) szükséges spektrális tisztaságot és hullámhossz-pontosságot.

Ipari szabványnak megfelelő, 14 tűs pillangós csomagban található, két csatlakozó konfigurációs lehetőséggel, integrálva egy TEC-vel, termisztorral, monitor PD-vel és leválasztóval. A lézer kompatibilis a szabványos pillangólézeres meghajtókártyákkal és rendszerkialakításokkal.

Főbb jellemzők – 1574 nm-es DFB lézerdióda a CO2 érzékeléshez

· Középső hullámhossz: 1574 nm (1573–1575 nm tartomány), a CO2 gázelnyelési vonalhoz igazítva

· Nagy optikai kimeneti teljesítmény: 10mW vagy 20mW

· Széles modulációs sávszélesség: 2,5 GHz tipikus (-3 dB)

· Beépített optikai leválasztó: ≥30 dB leválasztás

· Beépített termoelektromos hűtő (TEC) és 10 kΩ-os termisztor a hullámhossz stabilizálásához

· Hullámhossz hőmérsékleti együttható: 0,09 nm/°C tipikus (15°C és 35°C között)

· Hullámhossz-áram együttható: 0,01 nm/mA, jellemző a hullámhossz hangolására

· Ipari szabványnak megfelelő 14 tűs pillangós csomag, 1. és 2. típusú kivezetési lehetőségek

· Alacsony küszöbáram: 10mA~35mA

· Beépített monitor fotodióda a teljesítmény figyeléséhez

Tipikus alkalmazások – 1574 nm-es DFB lézerdióda CO2-érzékeléshez

· CO2-gázérzékelés és -felügyelet hangolható dióda lézerabszorpciós spektroszkópián (TDLAS) alapul

· Hullámhossz-modulációs spektroszkópia (WMS) a nagy érzékenységű CO₂ és nyomelemek detektálásához

· FBG-n és interferometrikus mérési technikákon alapuló száloptikai érzékelőrendszerek

· Optikai szálas kommunikációs teszt- és mérőberendezés

· Légzéselemző és orvosbiológiai gázérzékelő alkalmazások

· Kutatás és fejlesztés fotonikai és optikai érzékelő laboratóriumokban

· OEM-integráció a gázelemzőkbe és a környezetfigyelő műszerekbe

Termékspecifikáció – 1574 nm-es DFB lézerdióda CO2-érzékelőhöz

Abszolút Maximális értékelések

Elektrooptikai jellemzők (T = 25°C lézerhőmérséklet)

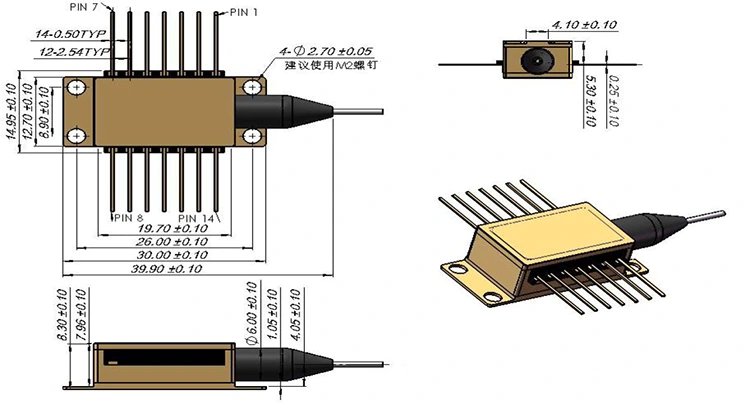

Csomag és tű felbontás - 1574 nm DFB lézerdióda CO2 érzékelőhöz

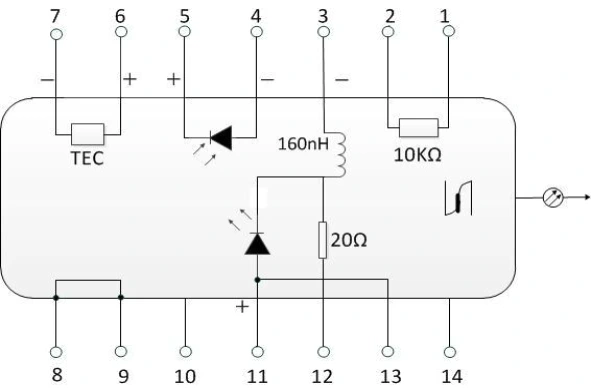

Type 1 Pin Configuration

Type 2 Pin Configuration

Rendelési információk

Modellnómenklatúra

BFLD - XXXX - XX - XX - XX X

Példa: BFLD-1574-20PM-FA2

Gyakran Ismételt Kérdések (GYIK) -1574nm DFB lézerdióda CO2-érzékelőhöz

K: Hogyan javítja az integrált TEC a CO2-érzékelő teljesítményét?

V: Az integrált TEC és a termisztor stabilizálja a lézerchip hőmérsékletét, minimalizálja a hullámhosszt és a kimeneti teljesítmény eltolódását. Mivel a DFB lézer hullámhossza hőmérsékletfüggő, a precíz hőszabályozás segít fenntartani a célzott CO₂-elnyelési tulajdonsághoz való igazodást. A TEC durva hullámhossz-beállítást tesz lehetővé, míg a finom hullámhossz hangolást injektáló árammodulációval lehet elérni.

K: Miért fontos a beépített optikai leválasztó a gázérzékelő rendszerek számára?

V: A beépített optikai leválasztó csökkenti az optikai visszacsatolást, amelyet a szálas csatlakozások és az optikai alkatrészek visszaverődése okoz. Ez javítja a lézerkimenet stabilitását és csökkenti a külső optikai zavarokkal szembeni érzékenységet, ami különösen fontos a nagy érzékenységű TDLAS és WMS gázérzékelő rendszerek esetében.

K: Kaphatok egyéni hullámhosszt egy másik gázfajtához?

V: Igen, a Box Optronics DFB lézerforrásokat biztosít különböző gázérzékelő alkalmazásokhoz optimalizált hullámhosszon, ideértve, de nem kizárólagosan a CO2-t (1574 nm), a CH4-et (1653 nm), a H2O-t (1392 nm) és az O2-t (760 nm). A kommunikációs alkalmazásokhoz a CWDM és DWDM csatorna hullámhosszait is támogatjuk. Lépjen kapcsolatba velünk a hullámhosszra vonatkozó konkrét követelményeivel, és mérnöki csapatunk megvizsgálja a megvalósíthatóságot.

K: Milyen meghajtó- és vezérlőáramkörre van szükség ehhez a lézerhez?

V: Az 1574 nm-es DFB lézerhez lézerdióda-meghajtóra van szükség megfelelő áramkorlátozással, hőmérséklet-szabályozóval az integrált TEC-hez, valamint opcionálisan modulációs bemenetre a hullámhossz-leolvasáshoz TDLAS alkalmazásokban. A monitor fotodiódája az automatikus teljesítményszabályozáshoz (APC) használható.
