1532 nm-es DFB BTF lézerdióda

Tartalomjegyzék

1. Az 1532nm bevezetése DFB BTF lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

1532 nm-es DFB BTF lézerdióda középső hullámhosszal 1532,68 nm (ITU CH56), optikai kimeneti teljesítmény 10mW. Beépített TEC és termisztor stabil működést tesz lehetővé. Működés közben csatlakoztassa megfelelően a pin-out definíció, szabályozza a hajtóáramot és a hőmérsékletet a névlegesen belül tartományban, és elkerülje az ESD károsodást és a túlfeszültséges működést.

Termék Műszaki adatok

Termékjellemzők

● Pillangó csomag, beépített TEC;

● Széles hőmérsékletű megbízhatóság; 

● Magas megbízhatóság, gyors reagálás, jó stabilitás.

Termék alkalmazások

● C2H2 Acetilén gáz érzékelés; 

● Optikai szál Kommunikáció és mikrohullámú fotonikus átvitel;

● Lézeres távolságmérők.

Termék Részletek

● Tipikus spektrum: 1532,68 nm, +/-0,5 nm hullámhossztűrés.

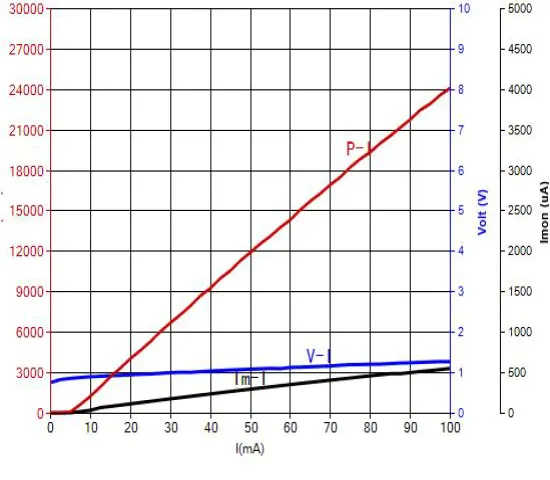

● PIV-1532nm 10mW DFB BTF lézer Dióda

● GYIK-1532nm DFB BTF lézerdióda

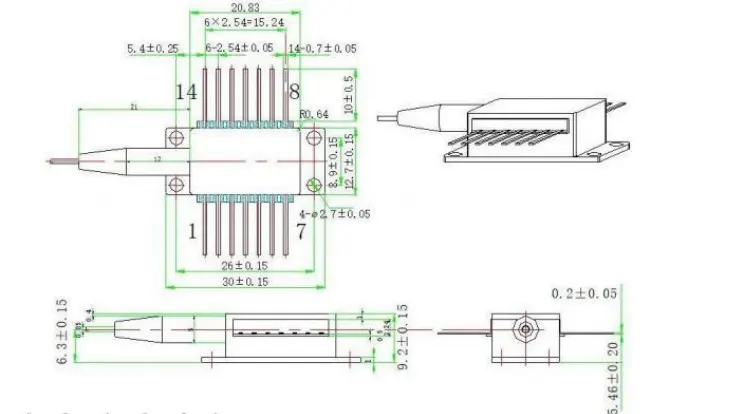

(1) Mi az a BTF-csomag?

-- A BTF (Butterfly) csomag a szabványos 14 tűs pillangócsomag, a legelterjedtebb ipari minőségű csomagolási forma az optoelektronikában ipar. Ez a csomag magában foglalja a lézerchipet, a TEC hőmérséklet-szabályozást, termisztor és fotodióda, amelyek kiváló hermetikusságot és termikusságot biztosítanak vezetői teljesítmény. Nincs lényeges különbség a szabványhoz képest pillangós csomagolás; A „BTF” általában a „Butterfly” rövidítéseként használatos a termékben névadás.

(2) Milyen meghajtási módokat támogat ez a termék?

- Az 1532 nm-es DFB BTF lézerdióda támogatja a folyamatos hullámot (CW) működését. Alacsony zajszintű állandó áramforrás ajánlott (küszöbérték áram körülbelül 5-20mA, üzemi áram 50-90mA), valamint egy TEC szabályozó a hőmérséklet stabilizálásához (általában 25 ℃-ra van állítva).

(3) Rendelkezésre áll-e mintavizsgálat?

-- A minta tesztelése és a kis volumenű próbagyártás támogatott. A tömeges beszerzéshez mennyiségi árazást és lépcsőzetes árajánlatokat kínálunk.

Rendelés információkat

pl.: BFLD-CH56-10SM-FA

(Rendelési információ: 1532nm DFB BTF lézerdióda, 10mW kimeneti teljesítmény, SM szál, FC/APC csatlakozó, 1. típusú kivezetés).

Adatlap és tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

● A bekapcsolási folyamat során soha ne alkalmazzon közvetlenül nagy áramot, pl ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt az aktuális szinten közel a chip küszöbéhez, majd fokozatosan növelje az áramerősséget kicsiben lépésekkel, amíg el nem éri a kívánt szintet.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
