C-sáv, alacsony laposságú ASE szélessávú fényforrás

Tartalomjegyzék

1. Bevezetés a C-sáv, alacsony laposságú ASE szélessávú fényforrás

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. A művelet lépései

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

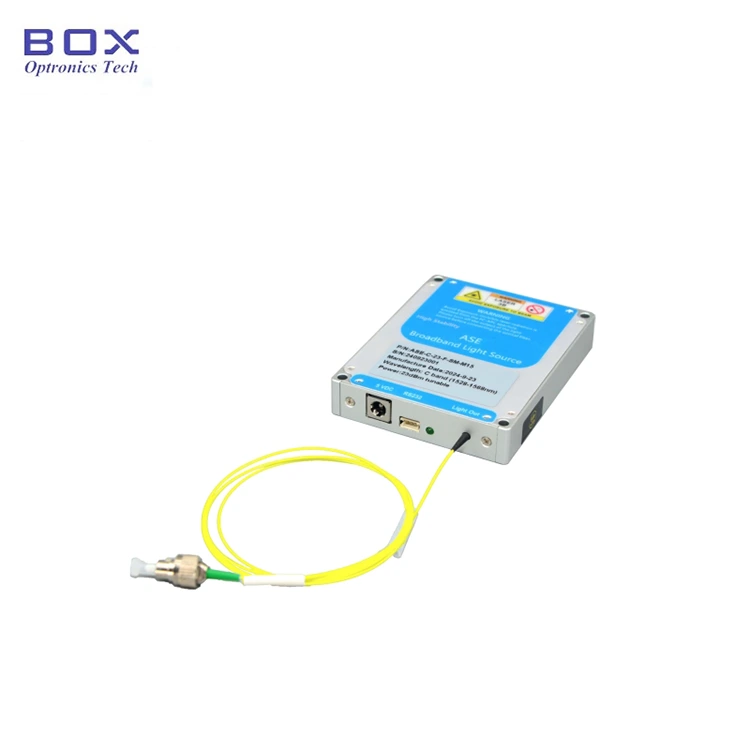

Termék bemutatása

Ez egy inkoherens C-sávos alacsony laposságú ASE Szélessávú fényforrás, amely a spontán emisszió, amelyet a félvezető lézer erbiummal adalékolt kvarcszálban, 1526 ~ 1566 nm spektrális lefedettség és 10/20/30/50mW kimeneti teljesítmény. Komplett tartozékkészlet; használati utasítás mellékelve. Száloptikához alkalmas készülék tesztelése, FBG rács gyártás, orvosi képalkotás stb nedvesség, por és korrózió elleni óvintézkedések; száraz helyen kell tárolni helyen.

Termék Műszaki adatok

Termékjellemzők

● Cose hatékony;

● Széles spektrum;

● Magas stabilitási kimeneti teljesítmény.

Termék alkalmazások

● Optikai szálérzékelés;

● Orvosi képalkotás;

● Száloptikai eszközök tesztelése.

Termék Részletek

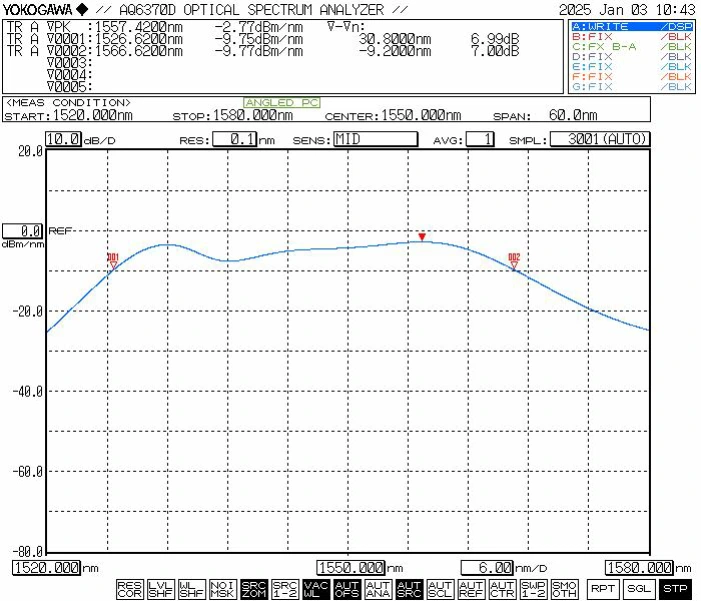

● Tipikus spektrum

● Standard tartozékok

Működés Lépések

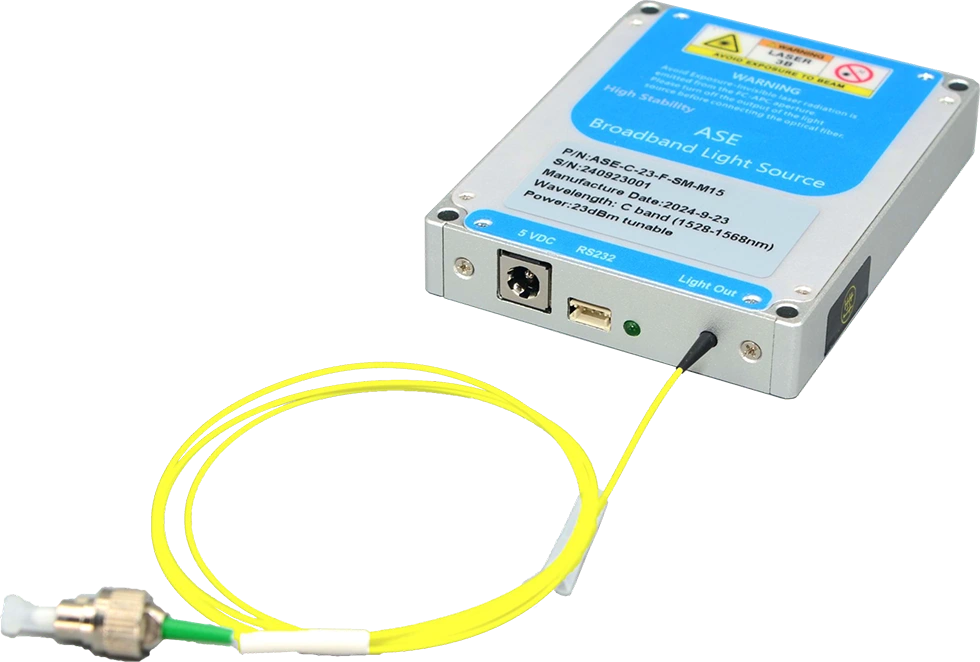

1. lépés. Megjelenés: balról jobbra - teljesítmény port, ZH2.54 (3 tűs) soros kommunikációs interfész, tápellátást jelző LED és egymódusú szálas port az optikai kimenethez.

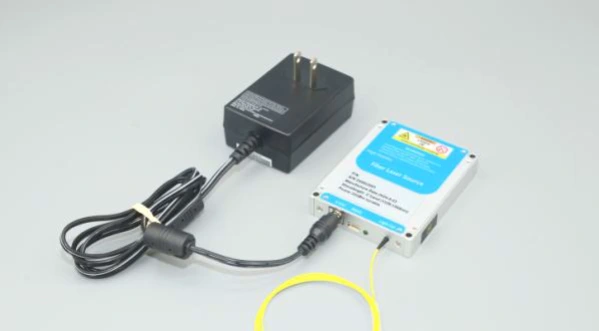

2. lépés. Tápegység: Az alapértelmezett táp bemeneti port egy DC 5,5 × 2,1 mm interfész; egy hozzáillő DC 5V-os hálózati adaptert mellékeltek az egységhez a szállításról. A hálózati adapter fényforráshoz való csatlakoztatásának módja modult a mellékelt ábra szemlélteti; kérjük, győződjön meg arról, hogy használja csak az eredeti, mellékelt hálózati adaptert. Összeférhetetlen hatalom használata adapter károsíthatja a fényforrást. Alternatív megoldásként egy verzió U-alakú csatlakozóval ellátott tápkábel áll rendelkezésre a kapcsolóüzemű tápegységhez való csatlakozás megkönnyítése; ennek a lehetőségnek azonban az kell lennie kifejezetten kérték a vásárláskor.

3. lépés: Fiber Patch vezetékek csatlakoztatása: Távolítsa el a porvédő sapkát a szálcsatlakozóról, és ellenőrizze a szál végfelületét; győződjön meg arról, hogy mentes a szennyeződéstől vagy sérüléstől, mielőtt máshoz csatlakoztatja száloptikai alkatrészek vagy tesztberendezés. A nagy teljesítményű fényforrások esetében igen A csatlakozáshoz fúziós splicing alkalmazása javasolt.

Setp4.A fényforrás csatlakoztatása Modul a gazdaszámítógéphez: Használja az eredeti USB-RS232 soros adatkábelt a fényforrás modulhoz mellékelve a modulnak a számítógéphez való csatlakoztatásához. A számítógéphez előzetesen telepíteni kell egy dedikált soros port illesztőprogramot az USB-RS232 kábel megfelelő felismeréséhez; ellenkező esetben a gazdagép szoftver nem tud megfelelő kapcsolatot létesíteni vagy kommunikálni a fénnyel forrás modul. A szükséges illesztőprogram beszerzése érdekében forduljon a Box Optronicshoz.

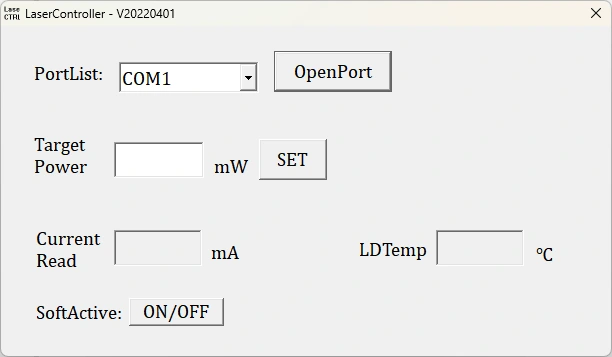

5. lépés Szoftver: Állítható teljesítményű ASE fényforrásmodul termékekhez, az optikai kimeneti teljesítmény gazdaszoftverrel szabályozható; fix teljesítményű modelleknél a teljesítményszint nem állítható.

Rendelés információkat

pl.: ASE-C-F7-20-SM-M

(Rendelési információ: C-band Low Flatness ASE szélessávú fényforrás, spektrális laposság≤7dB, 20mW kimeneti teljesítmény, SM szállal, modulcsomaggal).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Tiszta végfelület esetén az egymódusú szálak (pl A Hi-1060, PM980, G652D vagy PM1550) elméleti teljesítménytűrése körülbelül 200 mW folyamatos fény. Ebből következően a fényforrásokhoz ill 200 mW alatti kimeneti teljesítményű erősítők, a kimeneti szálas csatlakozók szabványos adapterek segítségével csatlakoztatható más egymódusú üvegszálas eszközökhöz (szálas karimák). Ha azonban a szálcsatlakozó végfelülete szennyezett, akkor az nagyon érzékeny a kiégésre a lézer aktiválásának pillanatában – még akkor is, ha a A lézer teljesítménye nagyon alacsony. Ezért, mielőtt bármilyen szálas csatlakozást végezne, a A csatlakozó végfelületét speciális száltisztítással alaposan meg kell tisztítani eszközöket. Ezenkívül óvatosan szálvégfelület-ellenőrzőt kell használni vizsgálja meg a felületet, hogy megbizonyosodjon arról, hogy teljesen por- és szennyeződésmentes mielőtt folytatná a csatlakozást a szálperemen keresztül.

● A száloptikai csatlakozók tisztítása, ellenőrzése vagy csatlakoztatása során Ön biztosítania kell, hogy a fényforrás nem bocsát ki fényt; semmi esetre sem a műveleteket aktív fény mellett kell végrehajtani. A használat befejeztével és a többi száloptikai csatlakozóról való leválasztás után a csatlakozónak kell porvédő sapkával kell felszerelni.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, akkor igen fúziós toldó használata javasolt.

● Nem ajánlott gyakran behelyezni vagy eltávolítani a száloptikát csatlakozók a kimeneti oldalon a porszennyeződés megelőzése érdekében – ami lehet megnövekedett behelyezési veszteséghez – vagy a szálcsatlakozó végfelületeinek sérüléséhez – vezethet.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; boltba száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
