L-sávú ASE szélessávú fényforrás

Tartalomjegyzék

1. Bevezetés a L-sávú ASE szélessávú fényforrás

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. A művelet lépései

7. Rendelési információk

8. Adatlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

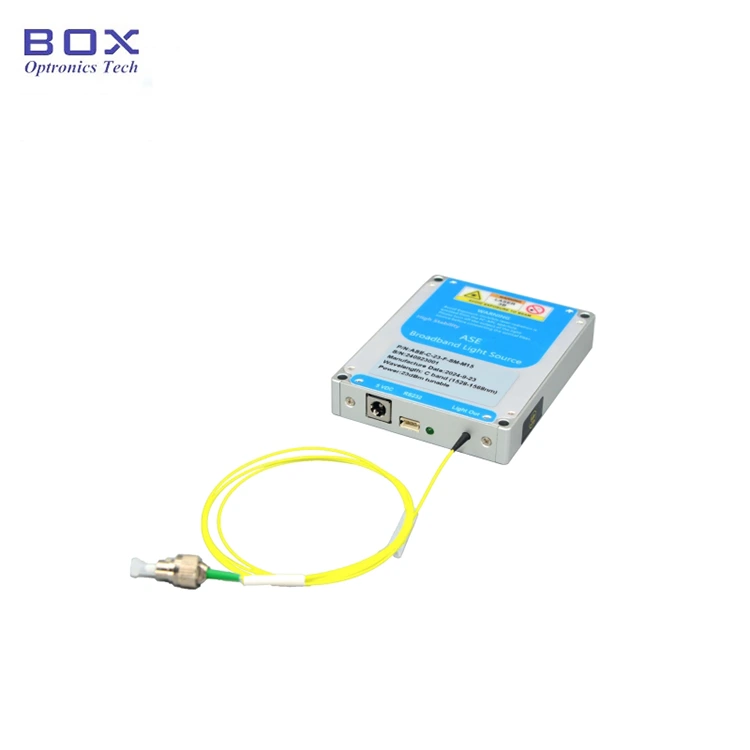

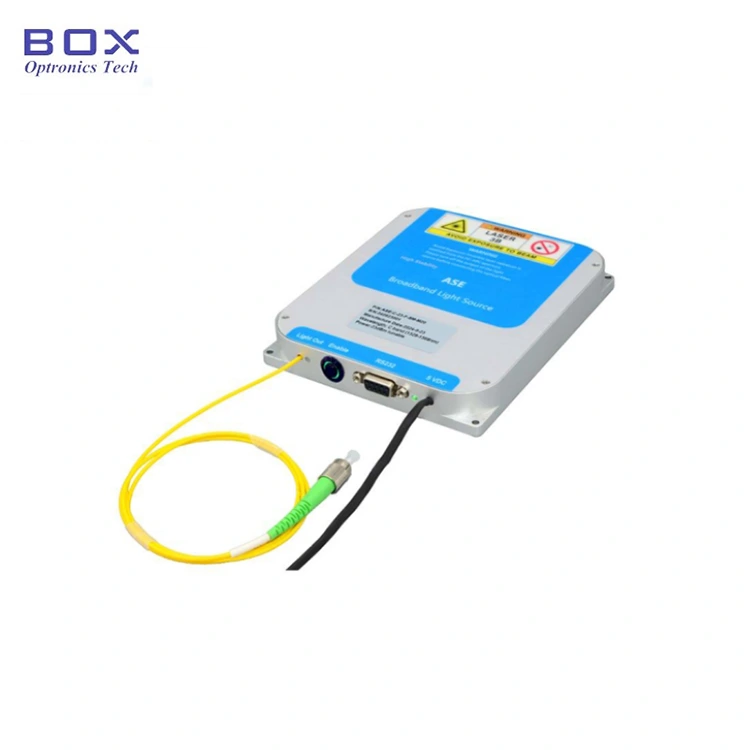

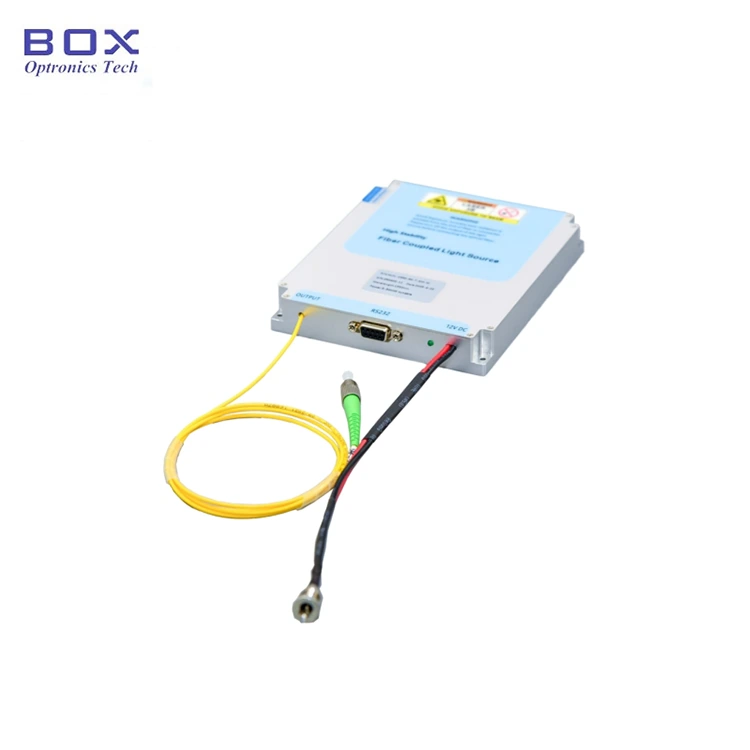

Termék bemutatása

Ez egy L-sávú ASE szélessávú fényforrás, amely a stabil, 10-200mW nagy teljesítményű fényforrás az L-sáv hullámhossz-tartományban (1567-1603nm). Nagy pontosságú alkalmazásokhoz tervezték, széles spektrumú és alacsony zajszintű kimenet, így ideális optikai kommunikációhoz, szálérzékeléshez és orvosi képalkotás.

Termék Műszaki adatok

Termékjellemzők

● Spektrális laposság ≤2,5 dB;

● 10/20/50/100/200mW kimeneti teljesítmény, 10~100%-ban állítható;

● DB9 Női (RS232) kommunikáció az egyszerű integráció érdekében.

1. Termékalkalmazások – L-sávú ASE Szélessávú fényforrás

● Optikai szálérzékelés;

● Orvosi képalkotás;

● Optikai üvegszálas kommunikáció.

Termék Részletek

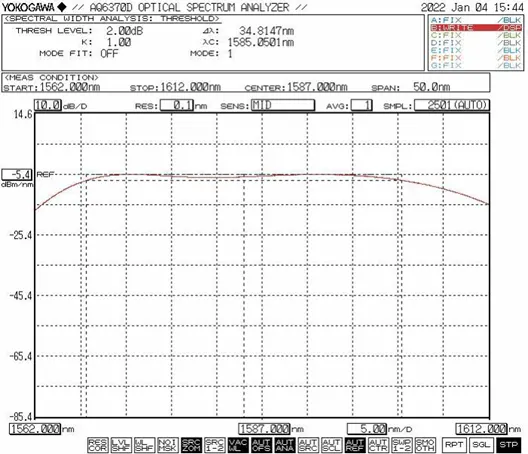

● Tipikus spektrum

● Standard tartozékok

Működés Lépések

1. lépés Kicsomagolás és összeszerelés: Kérem ellenőrizze, hogy a tartozékok teljesek-e

összeszerelés előtt.

2. lépés: Fiber jumperek csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyeződés vagy kár.

3. lépés: A hálózati adapter csatlakoztatása és Soros kábel: Csatlakoztassa a fényforrás modult és a hálózati adaptert; csatlakozni a fényforrás modult és a számítógépet USB-RS232 jelkábellel. (Megjegyzés: A számítógépnek először telepítenie kell a soros port illesztőprogramját. A sofőr lehet megtalálható a CD-ROM-on, vagy beszerezhető a Box Optronics cégtől.)

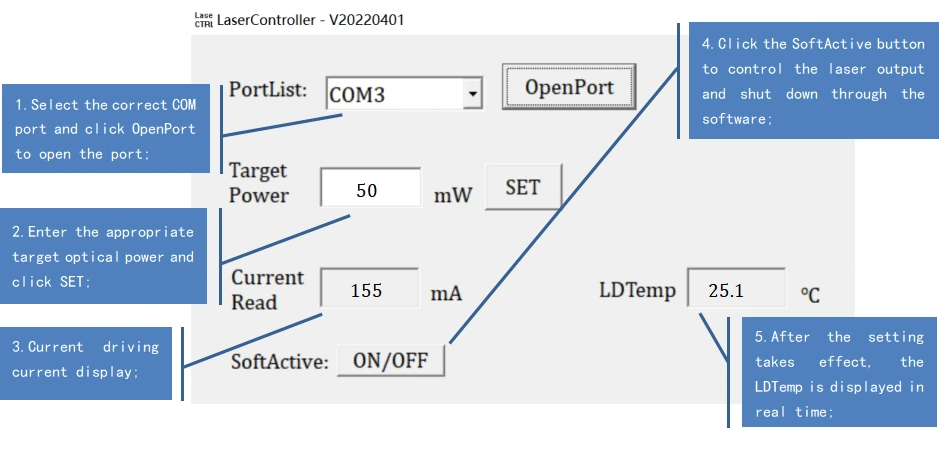

Setp4.Use: Nyissa meg a fényforrást aktiváló kapcsoló; a fényforrás kimeneti jelzőfénye világít, és van optikai kimeneti teljesítmény. Ekkor a munkaáram és az optikai teljesítmény értéke a gazdaszámítógép által az utolsó leállításkor beállított paraméterek. Lehetnek módosítva és elmentve a gazdaszámítógép szoftverébe (csak a modell verzióhoz állítható teljesítménnyel).

5. lépés: Használat után: Kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelés információkat

pl.: ASE-L-2H-SM-T-B

(Rendelési információ: L-sávú ASE szélessávú fényforrás, 200 mW kimenet teljesítmény, állítható teljesítmény, SM szálas, asztali csomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha vannak néhány raktáron van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Nem ajánlott gyakran csatlakoztatni és kihúzni a száloptikát csatlakozó a kimeneti oldalon. Ez segít elkerülni a porral való szennyeződést növelje a beillesztési veszteséget, vagy égesse el a csatlakozó végfelületét.

● Indításkor először ellenőrizze, hogy a főkapcsoló és a kulcsos kapcsoló ki vannak kapcsolva, majd csatlakoztassa a tápfeszültséget. Kikapcsoláskor először kapcsolja ki a kulcsos kapcsoló; miután az állapotjelző lámpa kialszik, húzza ki a tápfeszültséget. Tedd ne szakítsa meg közvetlenül az áramellátást, miközben a fényforrás működik.

● Ha a kimeneti szálat egy másik szálhoz kell csatlakoztatni, akkor igen fúziós toldó használata javasolt.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; boltba száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
