1030 nm-es ASE szélessávú fényforrás

Tartalomjegyzék

1. Bevezetés a 1030 nm-es ASE szélessávú fényforrás

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

Ez egy 1030 nm-es ASE szélessávú fényforrás itterbiummal adalékolt szálas és félvezető pumpás lézerek, 1030 nm spektrális lefedettség, 10/20/30/50/100/500/1000 mW kimeneti teljesítmény és a polarizáció az extinkciós arány akár 0,2 dB. Komplett tartozékkészlet; felhasználó kézikönyv biztosított. Száloptikához alkalmas készülék tesztelése, FBG rácsgyártás, orvosi képalkotás stb.

Termék Műszaki adatok

Termékjellemzők

● Spektrális laposság;

● A kimeneti teljesítmény opcionális és állítható;

● Hosszú távú hullámhossz és teljesítmény stabil;

● DB9 Női (RS232) kommunikáció az egyszerű integráció érdekében.

Termék alkalmazások

● Fiber érzékelés;

● Orvosi képalkotás;

● Fiber optikai eszközök tesztelése.

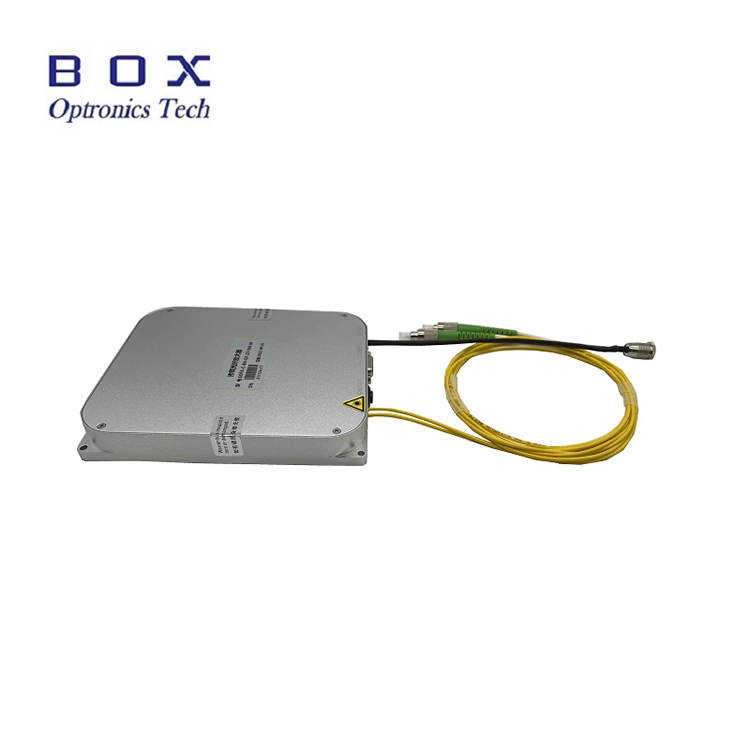

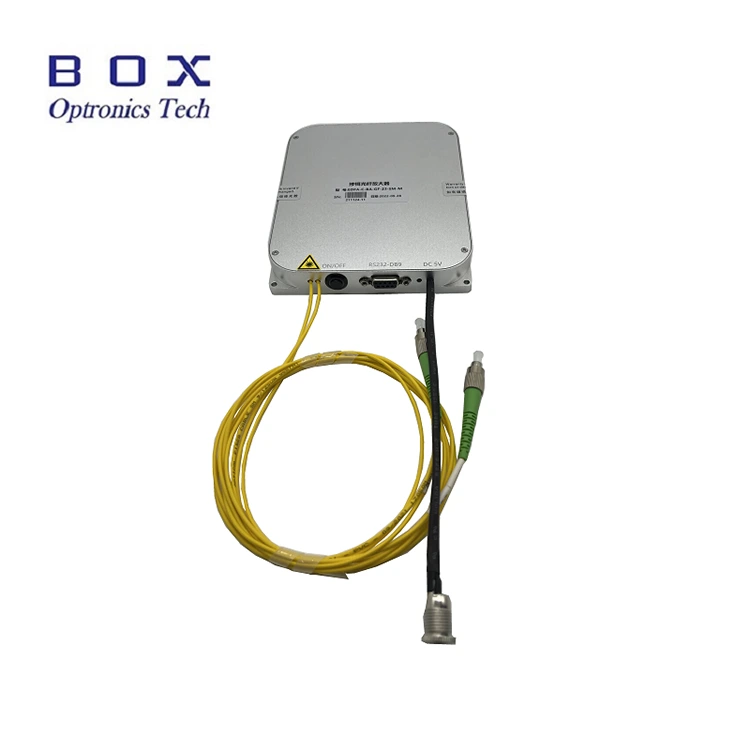

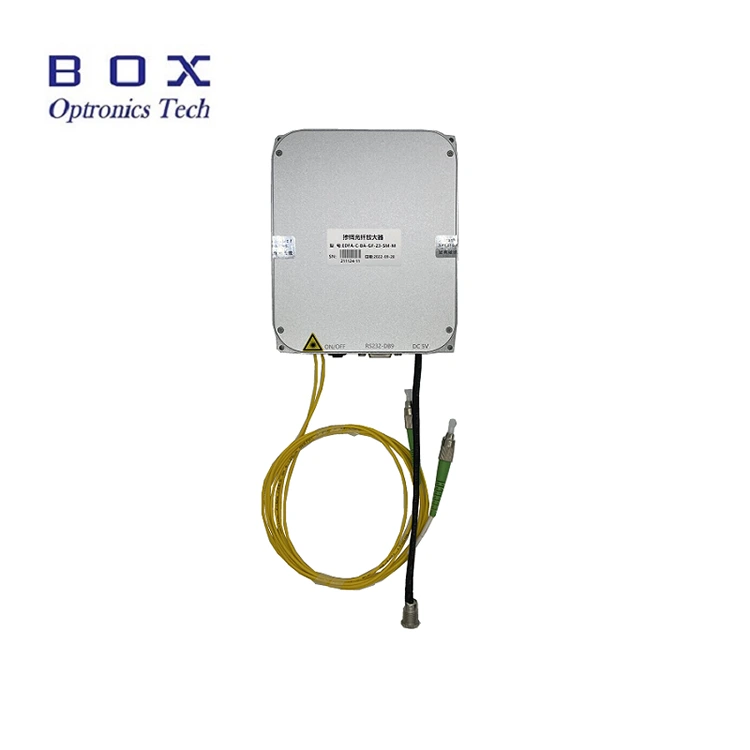

Termék Részletek

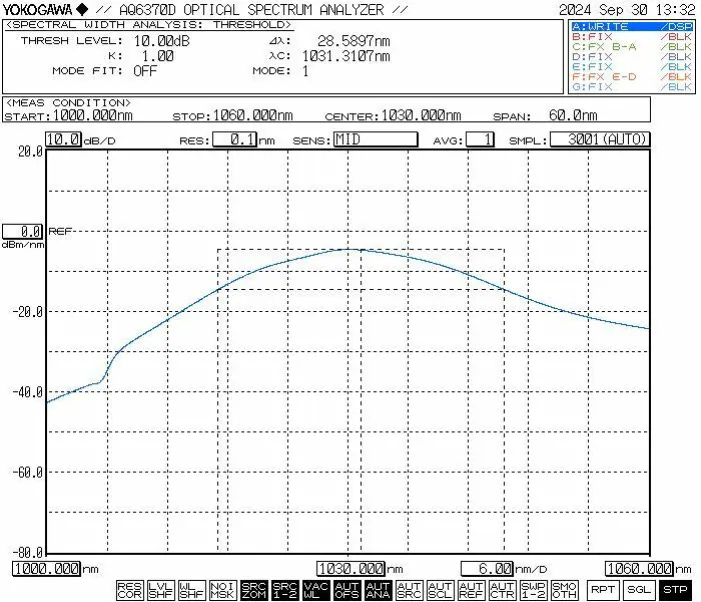

● Tipikus spektrum

● Standard tartozékok

1. Működési lépések – 1030 nm-es ASE szélessávú fényforrás

1. lépés Kicsomagolás és összeszerelés: Kérem ellenőrizze, hogy a tartozékok teljesek-e

összeszerelés előtt.

2. lépés: Fiber jumperek csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyeződés vagy kár.

3. lépés: A hálózati adapter csatlakoztatása és Soros kábel: Csatlakoztassa a fényforrás modult és a hálózati adaptert; csatlakozni a fényforrás modult és a számítógépet USB-RS232 jelkábellel. (Megjegyzés: A számítógépnek először telepítenie kell a soros port illesztőprogramját. A sofőr lehet megtalálható a CD-ROM-on, vagy beszerezhető a Box Optronics cégtől.)

Setp4.Use: Nyissa meg a fényforrást aktiváló kapcsoló; a fényforrás kimeneti jelzőfénye világít, és van optikai kimeneti teljesítmény. Ekkor a munkaáram és az optikai teljesítmény értéke a gazdaszámítógép által az utolsó leállításkor beállított paraméterek. Lehetnek módosítva és elmentve a gazdaszámítógép szoftverébe (csak a modell verzióhoz állítható teljesítménnyel).

5. lépés. Használat után kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a csatlakozót a szálas csatlakozást.

Rendelés információkat

pl.: ASE-1030-5HSM-B

(Rendelési információ: 1030nm ASE szélessávú fényforrás, 500mW kimenet teljesítmény, SM Hi1060 szálas, asztali csomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap

Adatlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha vannak néhány raktáron van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Az optikai csatlakozók csatlakoztatása előtt speciális tisztítás szerszámokat kell használni a csatlakozók végfelületeinek alapos tisztításához. Ezenkívül a szálvégfelület-ellenőrzőt is óvatosan kell használni vizsgálja meg a felületeket, hogy megbizonyosodjon arról, hogy azok teljesen pormentesek, és szennyeződéseket, mielőtt szálas karimán keresztül csatlakoztatná őket. A takarítás során, az optikai végfelületek ellenőrzését és csatlakoztatását feltétlenül biztosítani kell hogy a fényforrás deaktivált állapotban van; semmi esetre sem szabad ezeket a műveleteket fényátvitel közben kell végrehajtani. Egyszer használat az kész, és a csatlakozót leválasztották a másik száloptikáról csatlakozók esetén a szálas csatlakozót porvédő sapkával kell ellátni.

● Szélessávú ASE fényforrás modellek 200 mW kimeneti teljesítménnyel ill magasabb kimenetet tartalmazhat egy FC/APC csatlakozóval lezárt kimenet. Ez a csatlakozó azonban kizárólag a felhasználó által kezdeményezett kimeneti tápellátásra szolgál monitorozáshoz (optikai teljesítménymérőhöz csatlakoztatva) vagy interfészhez egy FC végződésű szálkollimátor a lézerkimenet szabad térbe irányításához. Ez Erősen ajánlott, hogy ne használjon karimás adaptert ennek közvetlen csatlakoztatásához csatlakozó más, a felhasználó tulajdonában lévő szálak vagy eszközök szálkáival; így tesz jelentős kockázattal jár, hogy megsérül mind az üvegszálas csatlakozó, mind a maga az erősítő egység. Ha más szálakkal való összekapcsolásra van szükség, akkor igen fúziós illesztés alkalmazása javasolt; továbbá biztosítsa, hogy a típusok A csatlakoztatott szálak kölcsönösen kompatibilisek.

● Nyomatékosan nem javasoljuk a készülék gyakori behelyezését vagy eltávolítását száloptikai csatlakozók a kimeneti porton a por elkerülése érdekében szennyeződés – ami fokozott behelyezési veszteséghez vezethet – vagy a szálas csatlakozó végfelülete.

● Indításkor először győződjön meg arról, hogy a főkapcsoló és a kapcsolja ki a kulcsos kapcsolót, majd csatlakoztassa a tápegységet. Leállításkor, először kapcsolja ki a kulcsos kapcsolót, és csak azután húzza ki a tápellátást a kimenet jelzőfénye kialudt. Soha ne szakítsa meg közvetlenül az áramellátást tápellátást, miközben a fényforrás működik.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; azt száraz helyen kell tárolni.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
