C-sávos ASE szélessávú fényforrás

Tartalomjegyzék

1. Bevezetés a C-sávos ASE szélessávú fényforrás

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. A művelet lépései

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

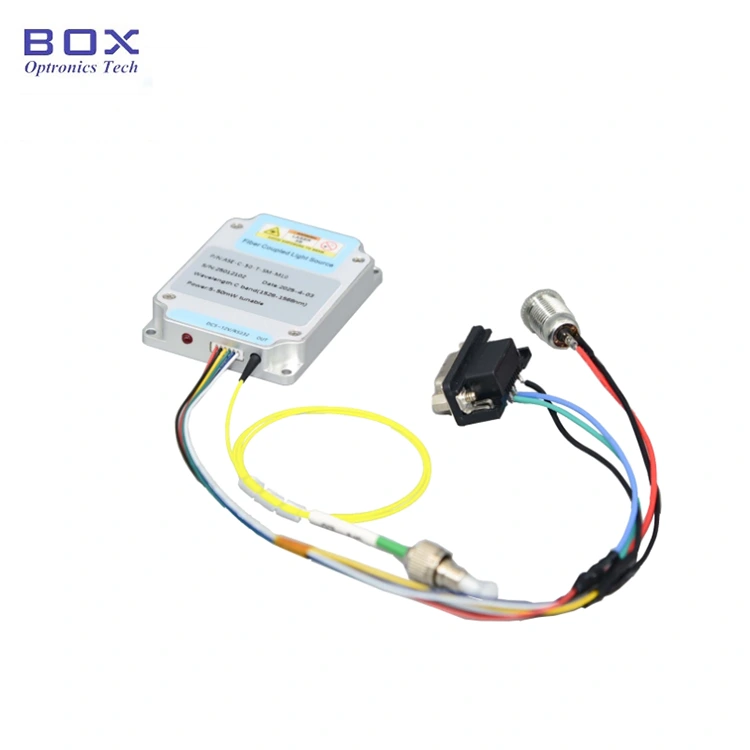

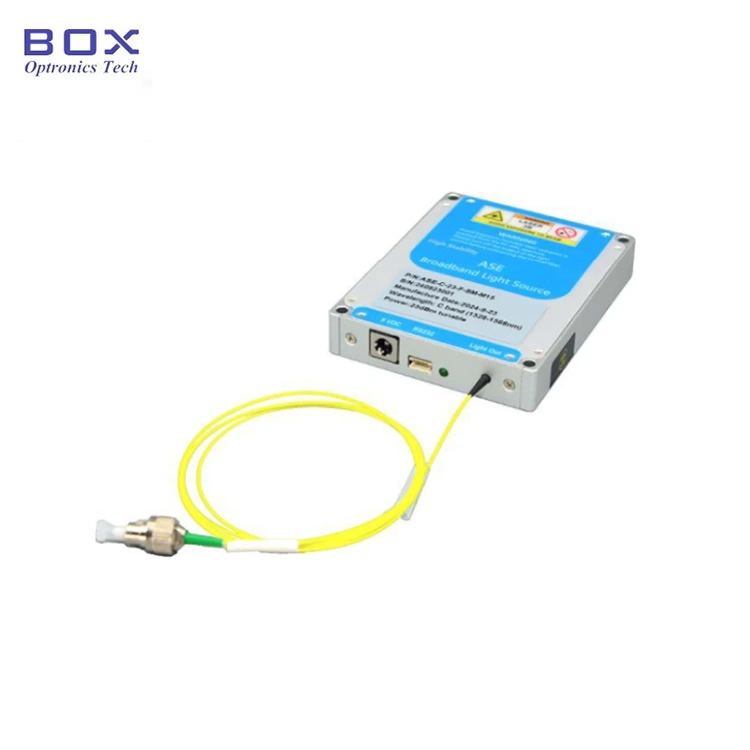

Termék bemutatása

Ez az ASE szélessávú fényforrás egy inkoherens fényforrás, amely a spontán emisszió, amelyet a félvezető lézerrel pumpált erbiummal adalékolt kvarcszál. Spektrális lapítás a technológia szélessávú lapos spektrumokat ér el, és a hullámhossz lefedi a C sávot, és a spektrális síkság <2 dB, az SM Fibre vagy a PM szál segítségével érhető el kimenet, többszintű tápellátás, alkalmas száloptikai érzékelő alkalmazásokhoz.

Termék Műszaki adatok

Termékjellemzők

● Magas Stabilitás Kimenet;

● Lapos spektrum;

● DB9 Női (RS232) kommunikáció az egyszerű integráció érdekében.

Termék alkalmazások

● Száloptika érzékelés;

● Orvosi képalkotás;

● Távközlés;

● Optikai készülék tesztelése.

Termék Részletek

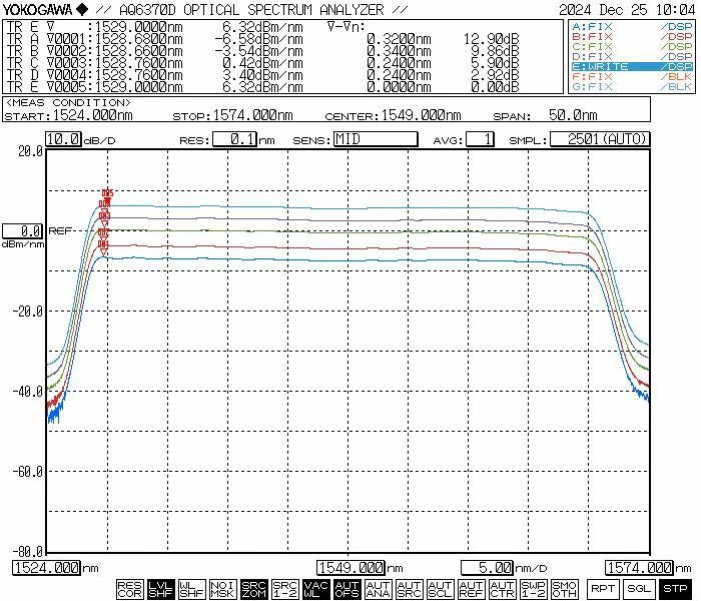

● Tipikus spektrum:

● Standard tartozékok

Működés Lépések

1. lépés Kicsomagolás és összeszerelés: Összeszerelés előtt ellenőrizze, hogy a tartozékok teljesek-e.

2. lépés. Fiber jumperek csatlakoztatása: Nyitva a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyeződés vagy kár.

3. lépés. A tápadapter és a soros kábel csatlakoztatása: Csatlakoztassa a fényforrás modult és a hálózati adaptert; csatlakoztassa a fényforrás modult és a számítógépet USB-RS232 jelkábellel. (Megjegyzés: A a számítógépnek először telepítenie kell a soros port illesztőprogramját. A sofőr megtalálható a CD-ROM-on, vagy beszerezhető a Box Optronics cégtől.)

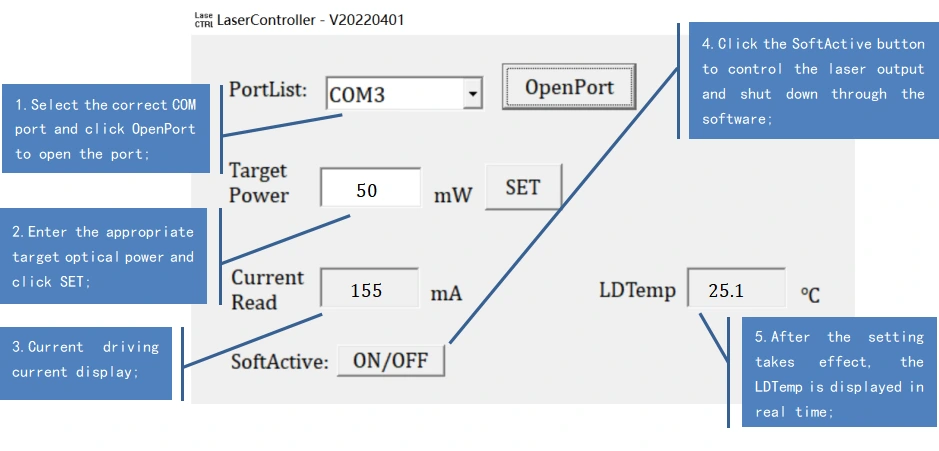

Setp4. Használat: Nyissa ki a fényforrást aktiváló kapcsoló; a fényforrás kimeneti jelzőfénye világít, és van optikai kimeneti teljesítmény. Ekkor a munkaáram és az optikai teljesítmény értéke a gazdaszámítógép által az utolsó leállításkor beállított paraméterek. Lehetnek módosítva és elmentve a gazdaszámítógép szoftverébe (csak a modell verzióhoz állítható teljesítménnyel).

5. lépés. Használat után: Kattintson a Bezárás gombra gombot, kapcsolja ki a tápellátást, és húzza ki az üvegszálas csatlakozást.

Rendelés információkat

pl.: ASE-C-50-SM-T-M

(Rendelési információ: C-sávos ASE szélessávú fényforrás, 50mW kimenet teljesítmény, SM szállal, állítható teljesítmény, modulcsomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha vannak néhány raktáron van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Nem ajánlott gyakran csatlakoztatni és kihúzni a száloptikát csatlakozó a kimeneti oldalon. Ez segít elkerülni a porral való szennyeződést növelje a beillesztési veszteséget, vagy égesse el a csatlakozó végfelületét.

● Indításkor először ellenőrizze, hogy a főkapcsoló és a kulcsos kapcsoló ki vannak kapcsolva, majd csatlakoztassa a tápfeszültséget. Kikapcsoláskor először kapcsolja ki a kulcsos kapcsoló; miután az állapotjelző lámpa kialszik, húzza ki a tápfeszültséget. Tedd ne szakítsa meg közvetlenül az áramellátást, miközben a fényforrás működik.

● Kisebb kimeneti teljesítménnyel rendelkező ASE szélessávú fényforrásmodellekhez mint 200 mW, a kimeneti szálas csatlakozó más egymódusúhoz is csatlakoztatható szálas eszközök eltávolítható adapteren (szálas karima) keresztül. Ha azonban a véglap a szálas csatlakozó szennyezett, nagyon érzékeny az égési sérülésekre amikor a lézer aktiválva van – még akkor is, ha a lézerteljesítmény nagyon alacsony. Ezért az üvegszálas csatlakozó csatlakoztatása előtt speciális optikai szálat kell használnia tisztítóeszközök a végfelület alapos megtisztításához. Ezenkívül használjon szálat végfelület-ellenőrt, hogy alaposan vizsgálja meg a felületet, és győződjön meg róla, hogy teljesen portól és szennyeződésektől mentes a szálon keresztüli csatlakozás előtt karima. A szálas csatlakozó tisztítása, ellenőrzése és csatlakoztatása során gondoskodnia kell arról, hogy a fényforrás kikapcsolt állapotban legyen; szám alatt milyen körülmények között kell ezeket a műveleteket a fényforrás mellett végrehajtani fényt kibocsátó. A használat befejezése és a csatlakozó leválasztása után más szálas alkatrészektől, azonnal le kell takarnia a szálcsatlakozót porvédő sapkával.

● Szélessávú ASE fényforrás modellek 200 mW kimeneti teljesítménnyel ill magasabb kimenetet tartalmazhat egy FC/APC csatlakozóval lezárt kimenet. Ez a csatlakozó azonban kizárólag a felhasználó által kezdeményezett kimeneti tápellátásra szolgál monitorozáshoz (optikai teljesítménymérőhöz csatlakoztatva) vagy interfészhez egy FC végződésű szálkollimátor a lézerkimenet szabad térbe irányításához. Ez Erősen ajánlott, hogy ne használjon karimás adaptert ennek közvetlen csatlakoztatásához csatlakozó más, a felhasználó tulajdonában lévő szálak vagy eszközök szálkáival; így tesz jelentős kockázattal jár, hogy megsérül mind az üvegszálas csatlakozó, mind a maga az erősítő egység. Ha más szálakkal való összekapcsolásra van szükség, akkor igen fúziós illesztés alkalmazása javasolt; továbbá biztosítsa, hogy a típusok A csatlakoztatott szálak kölcsönösen kompatibilisek.

● Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; boltba száraz helyen.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
