1064 nm-es ASE szélessávú fényforrás

Tartalomjegyzék

1. Bevezetés a 1064 nm-es ASE szélessávú fényforrás

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Működési lépések

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

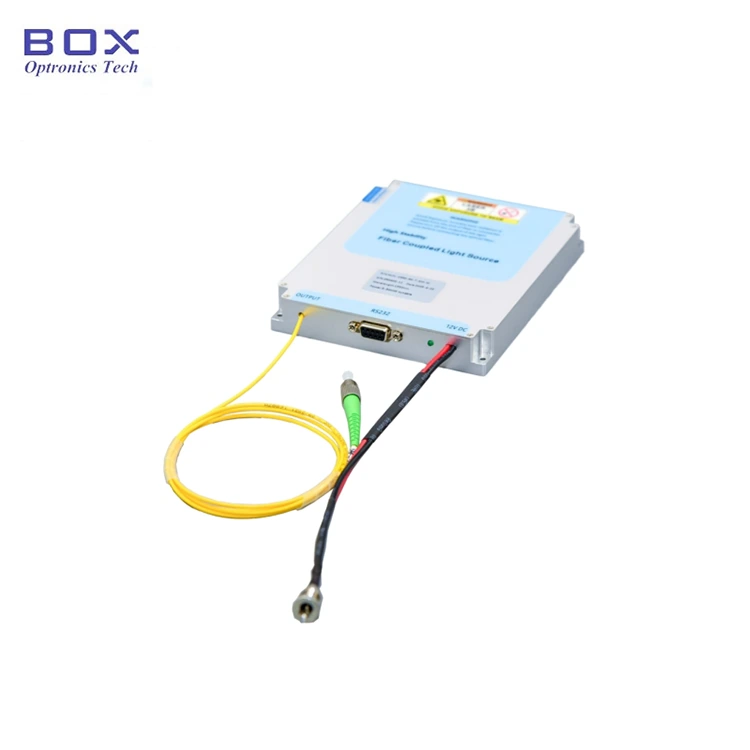

Termék bemutatása

Ez egy 1064 nm-es ASE szélessávú fényforrás itterbiummal adalékolt szálas és félvezető pumpás lézerek, 1040 ~ 1080 nm spektrális lefedettség és 10/20/30/50/100/500/1000mW kimeneti teljesítmény. Komplett készlet tartozékokat tartalmaz; használati utasítás mellékelve. Alkalmas optikai eszközök tesztelésére, FBG rácsok gyártására, orvosi használatra képalkotás stb. Kérjük, tegyen óvintézkedéseket a nedvesség, a por és a korrózió ellen; azt száraz helyen kell tárolni.

Termékleírások

Termékjellemzők

● Spektrális laposság; 

● Kimenet a teljesítmény opcionális és állítható;

● Magas stabilitás kimeneti teljesítmény;

● Modul/asztallap kettős lehetőség kommunikációs megfigyeléssel az egyszerű integráció érdekében.

ProductApplications

● szálérzékelés;

● Orvosi képalkotás;

● Száloptikai eszköz tesztelés.

Termék Részletek

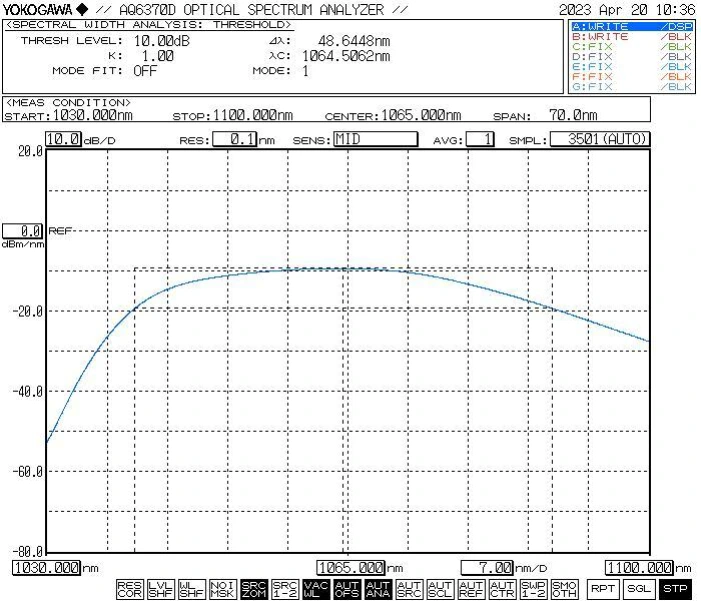

● Tipikus spektrum

● Standard tartozékok

Működési lépések

1. lépés Kicsomagolás és összeszerelés: Kérem ellenőrizze, hogy a tartozékok teljesek-e

összeszerelés előtt.

2. lépés: Fiber jumperek csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyeződés vagy kár.

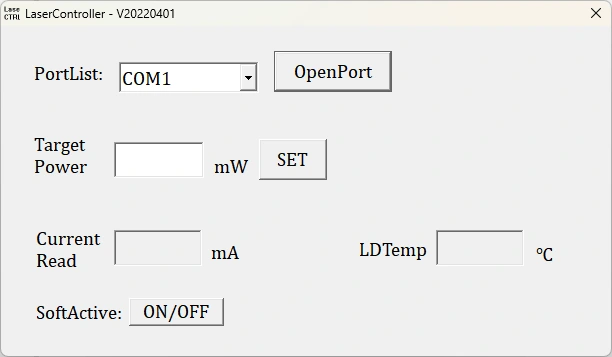

3. lépés: A hálózati adapter csatlakoztatása és Soros kábel: Csatlakoztassa a fényforrás modult és a hálózati adaptert; csatlakozni a fényforrás modult és a számítógépet USB-RS232 jelkábellel. (Megjegyzés: A számítógépnek először telepítenie kell a soros port illesztőprogramját. A sofőr lehet megtalálható a CD-ROM-on, vagy beszerezhető a Box Optronics cégtől.)

Setp4.Use: Nyissa meg a fényforrást aktiváló kapcsoló; a fényforrás kimeneti jelzőfénye világít, és van optikai kimeneti teljesítmény. Ekkor a munkaáram és az optikai teljesítmény értéke a gazdaszámítógép által az utolsó leállításkor beállított paraméterek. Lehetnek módosítva és elmentve a gazdaszámítógép szoftverébe (csak a modell verzióhoz állítható teljesítménnyel).

5. lépés. Használat után kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a csatlakozót a szálas csatlakozást.

Rendelés információkat

pl.: ASE-1064-10-SM-T-M20

(Rendelési információ: 1064nm ASE szélessávú fényforrás, 10mW kimenet teljesítmény, állítható teljesítmény, SM Hi1060 szállal, modulcsomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10-15 munkanapot vesz igénybe. (Ha vannak néhány raktáron van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Nem ajánlott gyakran csatlakoztatni és kihúzni a száloptikát csatlakozó a kimeneti oldalon. Ez segít elkerülni a porral való szennyeződést növelje a beillesztési veszteséget, vagy égesse el a csatlakozó végfelületét.

● Indításkor először ellenőrizze, hogy a főkapcsoló és a kulcsos kapcsoló ki vannak kapcsolva, majd csatlakoztassa a tápfeszültséget. Kikapcsoláskor először kapcsolja ki a kulcsos kapcsoló; miután az állapotjelző lámpa kialszik, húzza ki a tápfeszültséget. Tedd ne szakítsa meg közvetlenül az áramellátást, miközben a fényforrás működik.

● Kisebb kimeneti teljesítménnyel rendelkező ASE szélessávú fényforrásmodellekhez mint 200 mW, a kimeneti szálas csatlakozó más egymódusúhoz is csatlakoztatható szálas eszközök eltávolítható adapteren (szálas karima) keresztül. Ha azonban a véglap a szálas csatlakozó szennyezett, nagyon érzékeny az égési sérülésekre amikor a lézer aktiválva van – még akkor is, ha a lézerteljesítmény nagyon alacsony. Ezért az üvegszálas csatlakozó csatlakoztatása előtt speciális optikai szálat kell használnia tisztítóeszközök a végfelület alapos megtisztításához. Ezenkívül használjon szálat végfelület-ellenőrt, hogy alaposan vizsgálja meg a felületet, és győződjön meg róla, hogy teljesen portól és szennyeződésektől mentes a szálon keresztüli csatlakozás előtt karima. A szálas csatlakozó tisztítása, ellenőrzése és csatlakoztatása során gondoskodnia kell arról, hogy a fényforrás kikapcsolt állapotban legyen; szám alatt milyen körülmények között kell ezeket a műveleteket a fényforrás mellett végrehajtani fényt kibocsátó. A használat befejezése és a csatlakozó leválasztása után más szálas alkatrészektől, azonnal le kell takarnia a szálcsatlakozót porvédő sapkával.

● Szélessávú ASE fényforrás modellek 200 mW kimeneti teljesítménnyel ill magasabb kimenetet tartalmazhat egy FC/APC csatlakozóval lezárt kimenet. Ez a csatlakozó azonban kizárólag a felhasználó által kezdeményezett kimeneti tápellátásra szolgál monitorozáshoz (optikai teljesítménymérőhöz csatlakoztatva) vagy interfészhez egy FC végződésű szálkollimátor a lézerkimenet szabad térbe irányításához. Ez Erősen ajánlott, hogy ne használjon karimás adaptert ennek közvetlen csatlakoztatásához csatlakozó más, a felhasználó tulajdonában lévő szálak vagy eszközök szálkáival; így tesz jelentős kockázattal jár, hogy megsérül mind az üvegszálas csatlakozó, mind a maga az erősítő egység. Ha más szálakkal való összekapcsolásra van szükség, akkor igen fúziós illesztés alkalmazása javasolt; továbbá biztosítsa, hogy a típusok A csatlakoztatott szálak kölcsönösen kompatibilisek.

● A berendezést száraz, nedvességtől mentes környezetben tárolja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
