840 nm-es szálcsatlakozású SLD szélessávú fényforrás

Termék áttekintése – 840 nm-es szálcsatlakozású SLD szélessávú fényforrás

A Box Optronics gyártja a 840 nm-es Fiber Coupled SLD Broadband Light Source-t, egy nagy teljesítményű aktív optikai komponenst, amely egy félvezető optikai erősítő szerkezetből származó spontán emisszión (ASE) alapul, és nagy optikai teljesítményt biztosít széles spektrális sávszélességgel és alacsony időbeli koherenciával.

A LED-eknél nagyobb kimeneti teljesítményt biztosít, miközben sokkal szélesebb spektrumot tart fenn, mint a lézerdiódák, így alkalmas alacsony koherenciát és nagy fényerőt igénylő alkalmazásokhoz.

5 mW minimális kimeneti teljesítménnyel, 10 nm-es tipikus 3 dB-es sávszélességgel és kiváló teljesítménystabilitással (≤±0,02 dB rövid távon, ≤±0,05 dB hosszú távon) ez a 840 nm-es SLD-forrás precíziós száloptikai érzékelő- és képalkotó rendszerekhez van optimalizálva. A készülék kompakt modulos formában (70×90×18 mm) a rendszerintegrációhoz és asztali kivitelben (195×220×120 mm) is elérhető laboratóriumi és tesztelési környezetben.

Ez az SLD fényforrás sokoldalúságot és megbízhatóságot kínál, amely alapfelszereltségként 780 LE-s szálas pigtailekkel és FC/APC csatlakozókkal van felszerelve, opcionális RS485 kommunikációs interfésszel a felügyelethez és vezérléshez.

Főbb jellemzők - 840 nm-es szálcsatlakozású SLD szélessávú fényforrás

● Nagy kimeneti teljesítmény: minimum 5 mW

● Széles spektrális sávszélesség: 10 nm tipikus (-3 dB)

● Alacsony spektrális hullámosság a tiszta spektrumért

● Gauss-spektrumprofil

● Kiváló teljesítménystabilitás: ≤±0,02 dB/15 perc rövid távon

● Hosszú távú stabilitás: ≤±0,05 dB/8 óra

● Szálas csatolású kimenet 780 LE-s szállal

● FC/APC csatlakozó szabvány, egyéb opciók is elérhetők

● Két formai tényező: Modul és asztali

● RS485 kommunikációs interfész a felügyelethez

● Olcsó megoldás összehasonlítva

● Széles üzemi hőmérséklet tartomány: -5°C és +55°C között

● Kompakt és robusztus csomagolás

● Opcionális asztali változat érintőképernyős vezérléssel

Tipikus alkalmazások – 840 nm-es szálcsatlakozású SLD szélessávú fényforrás

● Száloptikai giroszkópok (FOG)

● Optikai koherencia tomográfia (OCT) rendszerek

● Orvosi képalkotás és orvosbiológiai optika

● Száloptikai érzékelőrendszerek

● Fehér fény interferometria

● Optikai alkatrészek tesztelése és jellemzése

● Kutató-fejlesztő laboratóriumok

● Optikai koherencia tartomány reflektometria (OCDR)

Műszaki adatok - 840 nm-es szálcsatlakozású SLD szélessávú fényforrás

Optikai specifikációk (T=25°C)

Mechanikai és környezetvédelmi előírások

Termékadatok - 840 nm-es szálcsatolt SLD szélessávú fényforrás

Mi az az SLD?

A szuperlumineszcens dióda (SLD) egy félvezető szélessávú optikai forrás, amely erősített spontán emisszión (ASE) alapul, nagy optikai erősítéssel, lézerdiódaszerű hullámvezető szerkezetben, és elnyomott optikai visszacsatolási körülmények között működik a lézeroszcilláció megakadályozása érdekében.

Ellentétben a rezonáns üregre támaszkodó lézerdiódákkal, az SLD-k alacsony visszaverődésű (AR-bevonatú) lapokat és ferde vagy ferde hullámvezető szerkezeteket alkalmaznak az üreg visszacsatolásának elnyomására, ami nagy optikai erősítést tesz lehetővé, miközben elkerüli a lézerhatást.

Az SLD-k főbb jellemzői:

• Szignifikánsan nagyobb kimeneti teljesítmény és fényerő, mint a LED-eknél, miközben alacsony az időbeli koherencia

• Szélessávú sugárzás egyenletes ASE spektrális burkolófelülettel

• Nagyon alacsony időbeli koherencia (rövid koherenciahossz), ideális interferometrikus alkalmazásokhoz, például OCT

• Tipikusan egyetlen transzverzális üzemmódú hullámvezető szerkezet, amely lehetővé teszi a hatékony egymódusú szálcsatolást

• Szektrális forma, amelyet általában kvázi Gauss-profilként vagy testreszabott lapos profilként terveztek, a tervezéstől függően

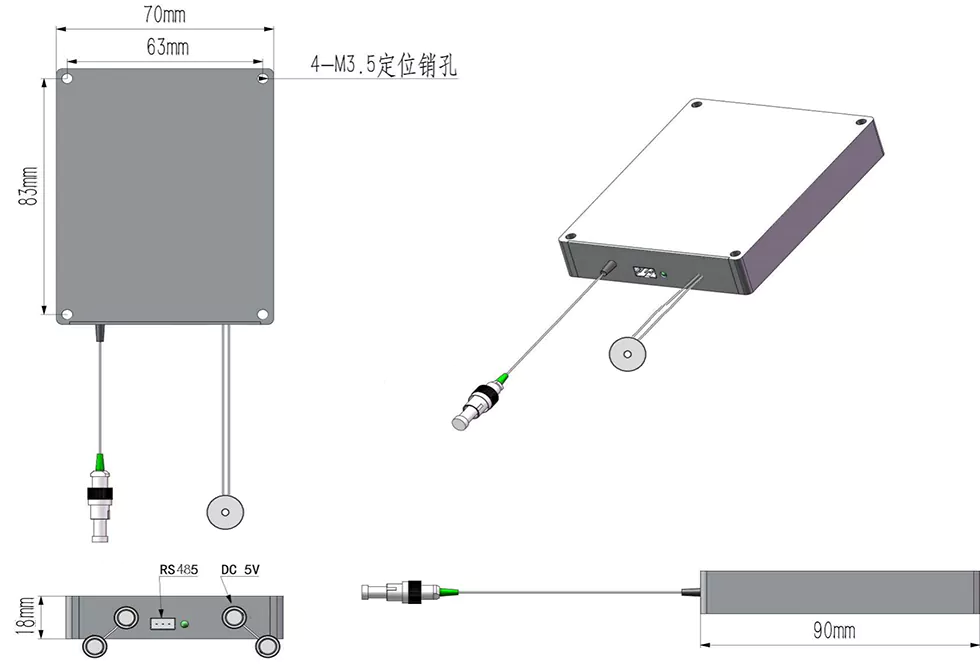

A csomag méretei

A 840 nm-es SLD szélessávú fényforrás két csomagkonfigurációban érhető el:

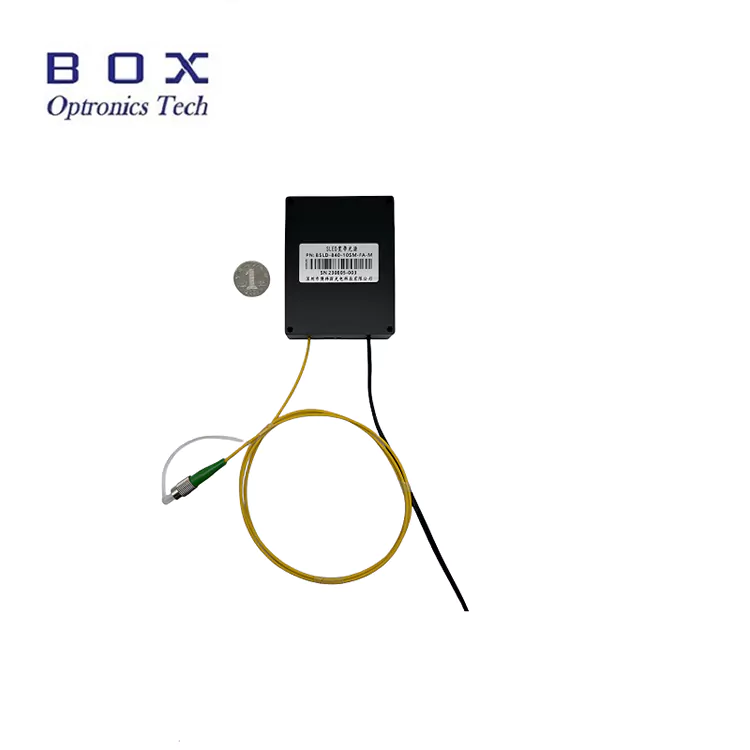

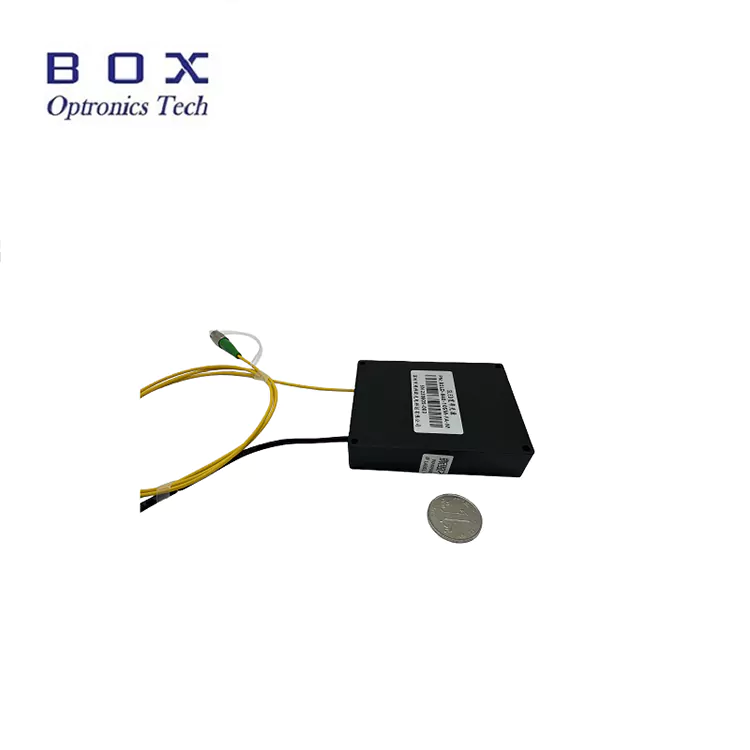

Modul verzió (70×90×18mm):

• Kompakt, alacsony profilú kialakítás a rendszerintegrációhoz

• 4-M3,5 rögzítőfuratok a biztonságos telepítés érdekében

• DC táp bemenet (5 V vagy 12 V)

• RS485 kommunikációs port (DB9 anya)

• Fiber pigtail kimenet FC/APC csatlakozóval

• Ideális műszerekbe és rendszerekbe való beágyazáshoz

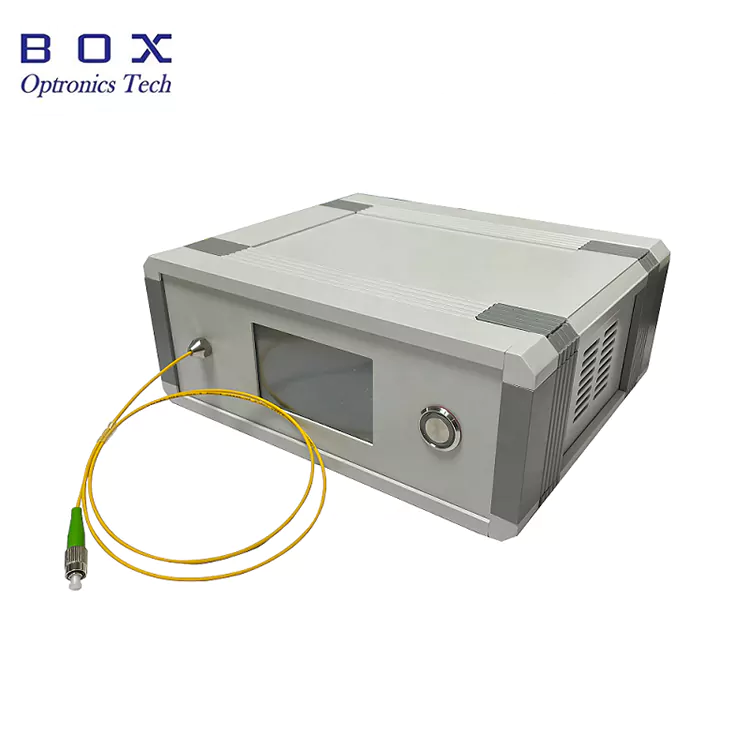

Asztali változat (195×220×120 mm):

• Asztali formájú laboratóriumi használatra

• Beépített érintőképernyős kijelző az állapotfigyeléshez

• AC táp bemenet (110–240 V univerzális)

• RS485 kommunikációs port (DB9 anya)

• szálas kimenet az előlapon

• Könnyen használható, plug-and-play működés

• Ideális kutatás-fejlesztési laboratóriumokhoz és tesztelési környezetekhez

Ellenőrzés és felügyelet

Mind a modul, mind az asztali változat támogatja az RS485 kommunikációs interfészt a felügyelethez és vezérléshez. Az asztali változat emellett beépített érintőképernyővel is rendelkezik a helyi működéshez.

Elérhető felügyeleti és vezérlési paraméterek:

• Kimenőteljesítmény-felügyelet

• Az áramfigyelés meghajtása

• Hőmérséklet figyelése

• Teljesítmény beállítása (opcionális)

• Gazdaszámítógép-szoftver a számítógépes vezérléshez (opcionális)

Miért válassza a Box Optronics-t?

• Szigorú minőség-ellenőrzés 100%-os teszteléssel a szállítás előtt

• Versenyképes árképzés stabil tömeges szállítási lehetőséggel

• Rugalmas testreszabási lehetőségek a hullámhosszra, a teljesítményre, a sávszélességre, az üvegszálra és a csatlakozókra vonatkozóan

• 7×24 órás technikai támogatás és gyors reagálás

• Globális szállítás DHL, UPS és FedEx expressz kézbesítéssel

• Modulos és asztali változatban is elérhető

• Opcionális gazdagépszoftver a rendszerintegrációhoz

• Megbízható, hosszú távú termelési mennyiségek ellátása

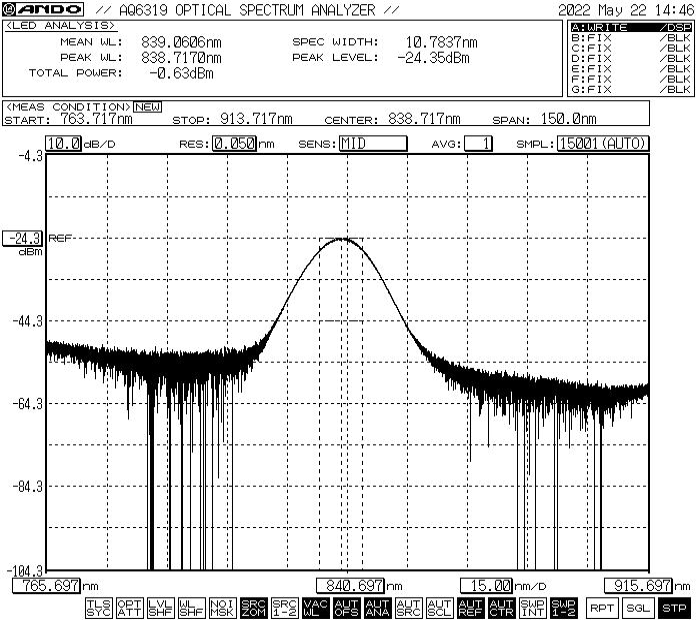

Spektrális teljesítmény – 840 nm-es, szálcsatolt SLD szélessávú fényforrás

A tipikus spektrum 840 nm körüli központi hullámhosszt mutat, körülbelül 10 nm -3 dB sávszélességgel.

*Megjegyzés: A megjelenített spektrum tipikus teljesítmény. A tényleges spektrum egységenként kissé eltérhet. Forduljon hozzánk konkrét spektrumadatokért vagy egyedi spektrumkövetelményekért.

Rendelési információ - 840 nm-es szálcsatolt SLD szélessávú fényforrás

Modellnómenklatúra

BSLD - XXX - XX - XX - X - (X)

Példa: BSLD - 840 - 51 - SM - M

840 nm-es SLD szélessávú fényforrás, 5 mW kimenet, 10 nm sávszélesség, 780 LE optikai szál, modul verzió, 5 VDC tápegység

Elérhető testreszabási lehetőségek

• Középső hullámhossz: 840 nm szabvány, más hullámhosszok kérésre elérhetők

• Kimeneti teljesítmény: 5 mW szabvány, nagyobb teljesítményű opciók is elérhetők

• Szektrális sávszélesség: 10 nm szabvány, egyéb sávszélesség-beállítások is elérhetők

• Száltípus: 780 LE szabvány, egyéb speciális szálak is elérhetők

• Szálhossz: 0,5 m, 1 m, 1,5 m, 2 m (egyedi hosszúságok is elérhetők)

• Pigtail típus: 900 μm laza cső, 3,0 mm laza cső

• Csatlakozó típusa: FC/APC szabvány, FC/UPC, SC/APC, LC/APC vagy egyéni

• Csomag típusa: Modul vagy asztali

• Tápfeszültség: 5VDC, 12VDC (modul), 110-240VAC (asztali)

• Optikai leválasztó: Beépített leválasztó opció áll rendelkezésre

• Kommunikációs interfész: RS485 szabvány, egyéb interfészek is elérhetők

• Gazdaszámítógép-szoftver: Megfigyeléshez és vezérléshez érhető el

Egyedi igények esetén kérjük, forduljon értékesítési csapatunkhoz specifikációival.

Adatlap és tesztjelentés

Minden 840 nm-es SLD szélessávú fényforrást átfogó tesztjelentéssel szállítunk, amely dokumentálja a mért teljesítményparamétereket. Az adatlap PDF fájl részletes specifikációkat, teljesítménygörbéket és méretrajzokat tartalmaz.

• Egyedi vizsgálati jelentés minden egységhez mellékelve

• Minden egység nyomon követhető sorozatszáma

Adatlap

Árajánlat és fizetési feltételek

Idézet feltételei

• EXW (ex Works): DHL/UPS/FedEx fiókkal rendelkezők számára ajánlott. Az Ön fiókja használatával szállítunk; szállítási költséget nem számolunk fel.

• DAP (Helyszínre kézbesítve): Ha nem rendelkezik futárfiókkal, meg tudjuk szervezni a szállítást előre fizetett fuvarozással.

• Egyéb feltételek: Vegye fel velünk a kapcsolatot, hogy megbeszéljük.

Fizetési feltételek

• PayPal: Gyors és biztonságos fizetés a mintákért és a kis megrendelésekért

• T/T (banki átutalás): Normál fizetési mód normál gyártási rendelésekhez

• Alibaba Trade Assurance: Biztonságos megrendelésvédelem az online tranzakciókhoz vevői garanciával

• Hitelkártya: PayPal, Alibaba keresztül fogadható el

• Rugalmas fizetési feltételek: alkuképes

Átfutási idő

• Normál gyártás: ~10-15 munkanap

• Egyéni konfigurációk: 15-20 munkanap

• Tömegrendelések: A gyártási ütemtervről érdeklődjön

• Nemzetközi szállítás: ~3-5 munkanap (DHL/UPS/FedEx express)

• Gyorsított szolgáltatás: Kérésre elérhető

Üzemeltetési megjegyzések és kezelés

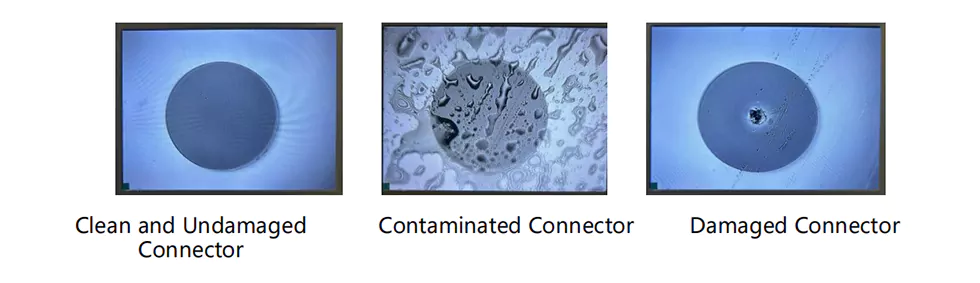

Fiber kezelés

• Kerülje az éles hajlításokat vagy töréseket, amelyek károsíthatják a szálat

• Ne húzza vagy csavarja a szálas copfokat

• A csatlakoztatás előtt tisztítsa meg a szálas csatlakozókat megfelelő tisztítószerszámokkal

• Mindig használjon porvédő sapkát, ha a csatlakozó nincs használatban

• Használat előtt ellenőrizze, hogy nem sérült-e a szál vége

Teljesítmény- és működési szempontok

• A csatlakoztatás előtt ellenőrizze a megfelelő tápfeszültséget

• Ne lépje túl a meghajtó maximális áramerősségét vagy névleges teljesítményét

• A folyamatos működéshez használjon megfelelő hőelnyelőt

• Kapcsolja ki az áramellátást, mielőtt csatlakoztatja/leválasztja az üvegszálat

• Ne nézzen közvetlenül a szálas kimenetbe, amikor be van kapcsolva
