1683 nm-es 10 mW-os szálcsatolású lézer

Tartalomjegyzék

1. Az 1683nm bevezetése 10mW-os Fiber Coupled Laser

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

Az 1683 nm-es 10 mW-os szálcsatolású lézer az MQW DFB-t alkalmazza chip, központi hullámhossz 1683 nm, hullámhossztűrés +/-1 nm, tipikus kimenet teljesítmény 10mW, 14 tűs BTF csomag, kompatibilis a Telcordia GR-468 és RoHS szabványokkal. -val egymódusú szál és FC/APC csatlakozó, ideális TDLAS és C2H6 gázhoz észlelőrendszerek.

Termék Műszaki adatok

Termék Jellemzők

● Magas stabil 10mW optikai kimenet;

● Ipari szabvány, 14 PIN-es pillangó csomag;

● Beépített TEC és optikai leválasztó;

● Multikvantum jól (MQW) elosztott visszacsatolású (DFB) lézer

●

Termék Alkalmazások

● Hangolható dióda lézer abszorpciós spektroszkópia;

● C2H6 Monitoring;

● Környezeti levegő minősége monitoring;

● Optikai szál érzékelés és lézeres érzékelés.

Termék Részletek

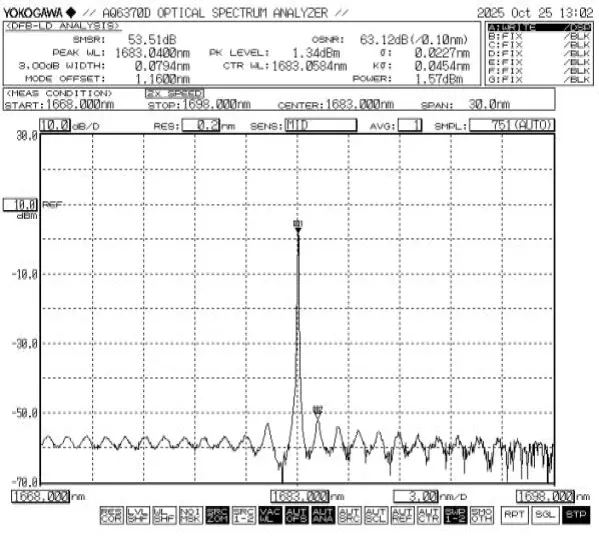

● Tipikus spektrum: 1683nm, +/-1nm WL tolerancia.

● GYIK

(1) Mi a szál típusa és a csatlakozó specifikációja?

-- A szabványos konfiguráció egymódusú optikai szálat használ FC/APC-vel csatlakozó.

(2) Mi a csomag típusa és rögzítési módja?

- Az 1683 nm-es 10 mW-os szálcsatolású lézer szabványos 14 tűsben található pillangócsomag, kompatibilis a hagyományos lézeraljzatokkal és rögzítéssel berendezési tárgyak. Rögzítési lyukak biztosítva vannak a csavaros rögzítéshez vagy a hőpárnához mellékletet.

(3) Rendelkezésre áll-e mintavizsgálat? Milyen szolgáltatásokat kínálnak a tömeges beszerzéshez?

-- A minta tesztelése és a kis volumenű próbagyártás támogatott. A tömeges beszerzéshez mennyiségi árazást, gyári tesztjelentéseket kínálunk, testre szabva paraméterek (például szálhossz, köpeny típusa és csatlakozó típusa).

Rendelés információkat

pl.: BFLD-1683-10SM-FA

(Rendelési információ: 1683nm 10mW Fiber Coupled Laser, 14 tűs pillangó csomag, SM szállal, FC/APC csatlakozóval, Type1 pin-out).

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A készülék használatakor szigorúan tartsa be az üzemi feszültséget és adatlapon megadott áramtartományok. A legfontosabb paraméterek – beleértve az Ith (küszöbáram), Iop max (maximális üzemi áram), Vop max (maximális Működési feszültség) és λc (középső hullámhossz) – hivatkozni kell kifejezetten a kiszállításkor megadott tesztjelentésben.Megjegyzés:Működés az abszolút maximális névleges értékeken túl a készülék maradandó károsodását okozhatja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
