1651 nm-es DFB szálcsatolt lézerdióda

Tartalomjegyzék

1. Az 1651nm bevezetése DFB szálcsatolt lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

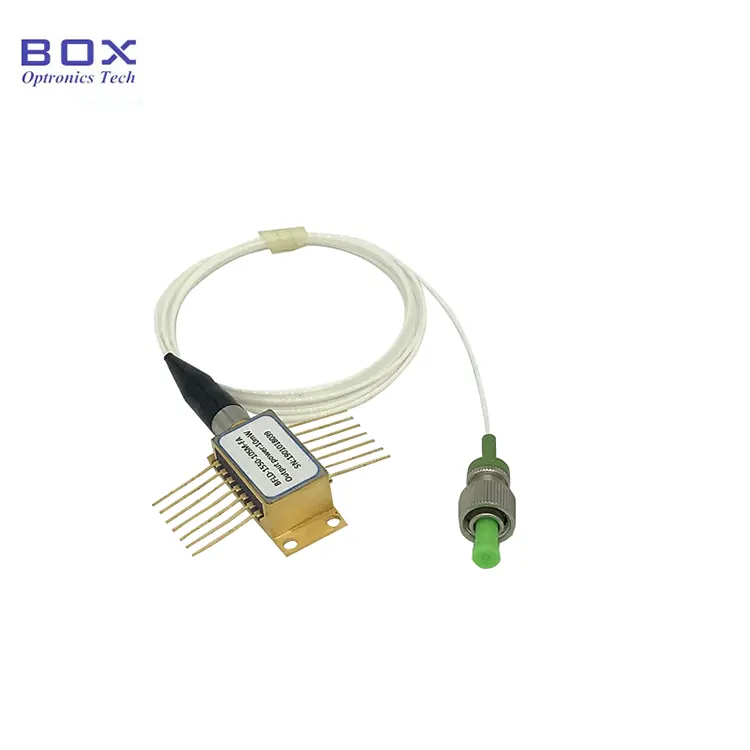

A termék bemutatása - 1651 nm DFB Fiber Csatolt lézerdióda

Ez egy 1651 nm-es DFB szálcsatolt lézerdióda a többkvantumkút DFB chip és egy 14 tűs pillangócsomag. Integrálja a TEC-et hőmérséklet-szabályozás és termisztor, támogatja az egymódusú/polarizáció fenntartását szálas kimenet, 10mW tipikus kimeneti teljesítménnyel és 1-es középső hullámhosszal 1651 nm. Alkalmas szálas kommunikációra, szálérzékelésre, optikai műszerekre, és dedikált fényforrásrendszerekkel, könnyen kezelhető és rendkívül megbízható. Kérjük, szigorúan ellenőrizze a meghajtó áramát, feszültségét és forrasztási hőmérsékletét, biztosítsanak ESD védelmet, és ne lépjék túl az abszolút maximális besorolást.

Termék Műszaki adatok - 1651 nm DFB Fiber Coupled lézerdióda

Termék Jellemzők - 1651 nm-es DFB Fiber Coupled lézerdióda

● Támogatja SMF-28e vagy PMF-1550 szálas csatolás, FC/APC csatlakozó;

● 14 tűs Pillangó csomag;

● Beépített termisztor és TEC;

● Széles üzemi hőmérséklet tartomány.

Termék Alkalmazások - 1651 nm-es DFB Fiber Coupled lézerdióda

● Optikai szál kommunikáció;

● Optikai műszer;

● CH4 Metán gáz elemzés;

● Száloptikai érzékelés.

Termék Részletek - 1651 nm DFB Fiber Coupled lézerdióda

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1651 nm DFB szál Csatolt lézerdióda

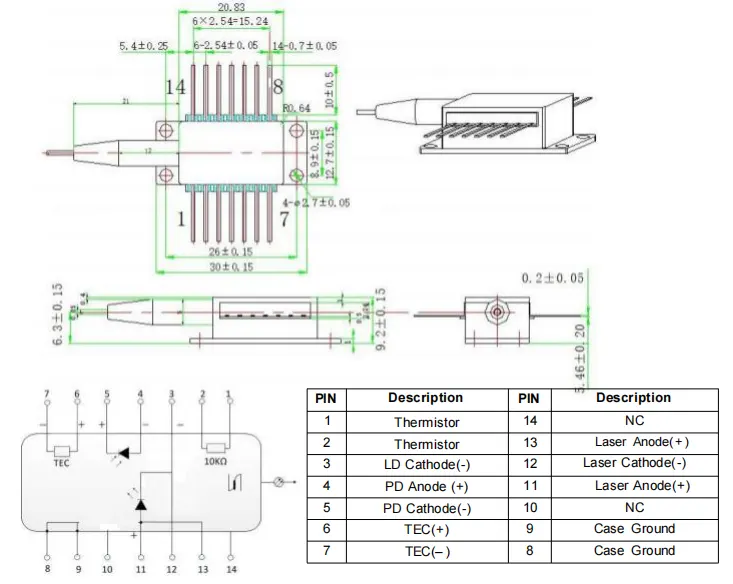

>>>1. típusú pin-out

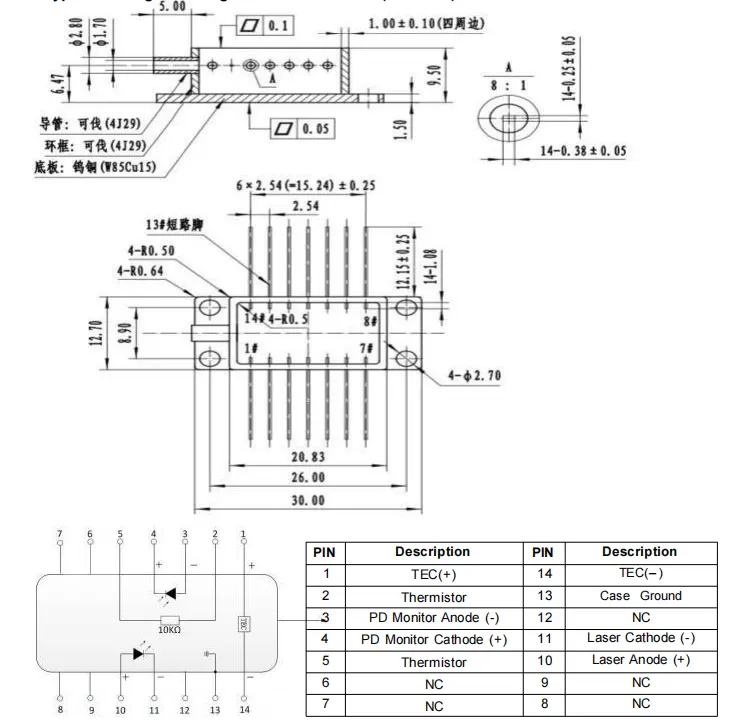

>>>Type2 pin-out

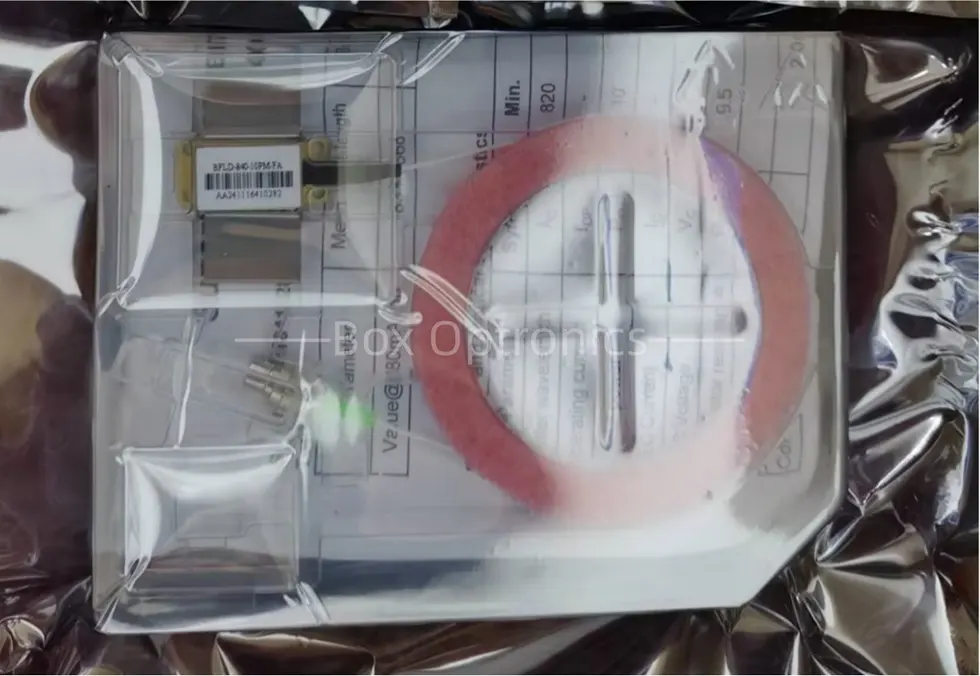

● Csomagolási példa

*Önálló eszköz; nincs beépített illesztőprogram (opcionális külső illesztőprogram).

Rendelés információ-1651nm DFB Fiber Coupled lézerdióda

pl.: BFLD-1651-10SM-FA2

(Rendelési információ: 1651nm DFB Fiber Coupled Laser Dióda, 14 tűs pillangó csomag, SM szállal, FC/APC csatlakozóval, Type2 pin-out).

Adatlap-1651nm DFB Fiber csatolt lézerdióda

Adatlap

1. Árajánlati és fizetési feltételek - 1651nm DFB Fiber Coupled lézerdióda

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő - 1651 nm DFB Fiber csatolt lézerdióda

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Notes-1651nm DFB Fiber Coupled lézerdióda

● Ez a készülék elektrosztatikusan érzékeny; ezért szigorú betartása a csomagolás során antisztatikus védelemre van szükség, szállítás, használat. Ezenkívül óvintézkedéseket kell tenni a megelőzés érdekében tápfeszültség túlfeszültség, mivel ennek elmulasztása a készülék maradandó károsodását okozhatja eszköz (pl. a berendezés megfelelő földelésének biztosítása és antisztatikus védőréteg viselése csuklópánt).

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően földelt legyen.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

Minőségbiztosítás és Vevőszolgálat – 1651 nm-es DFB szálcsatolt lézerdióda

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
