1550nm 10mW DFB Butterfly lézerdióda

Tartalomjegyzék

1. Az 1550nm bevezetése 10mW DFB Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

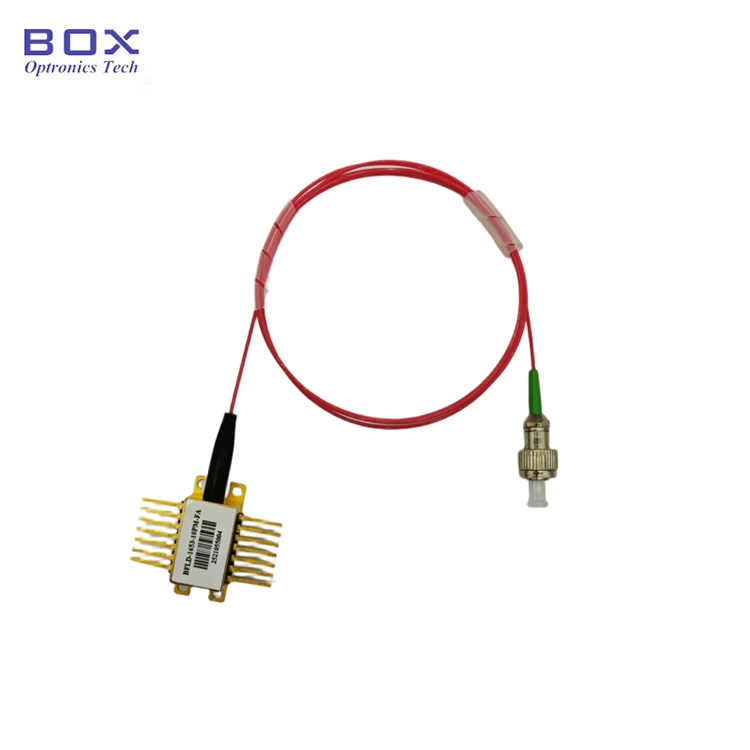

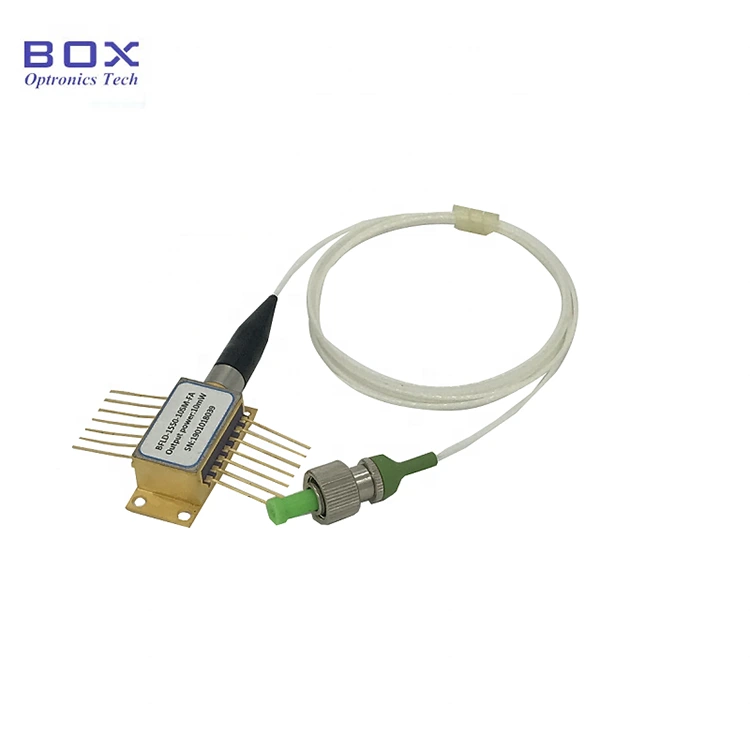

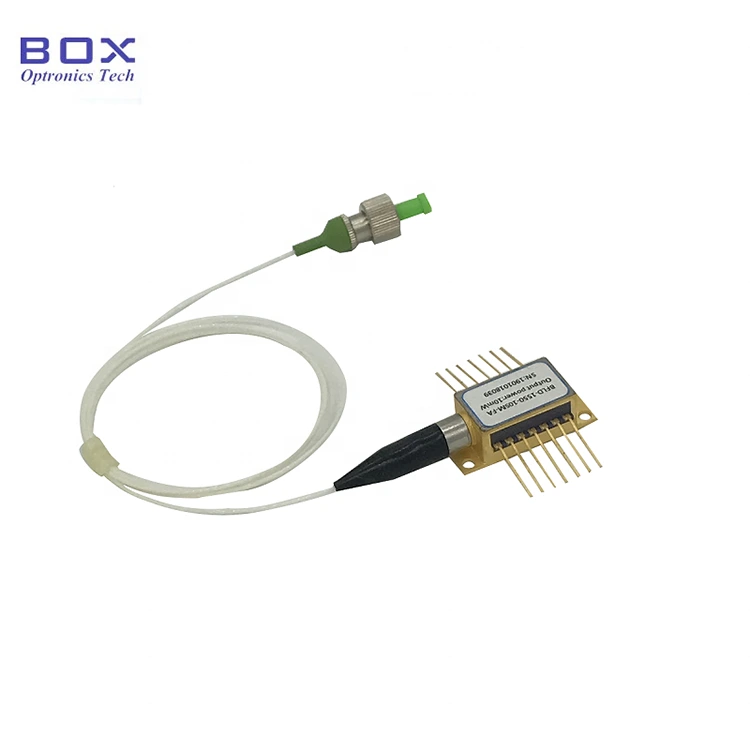

Ez egy 1550 nm-es DFB lézer 14 tűs pillangóval csomag, beépített TEC és termisztor. Stabil hullámhosszú, 10mW kimeneti teljesítmény, tipikus 40 dB-es oldalmódusú elnyomási arány és alacsony küszöb jelenlegi. Opcionális SM/PM szállal, széles üzemi hőmérséklettel és magas megbízhatóság, alkalmas szálas kommunikációra, optikai eszközökre és üvegszálra érzékelés. Kérjük, szigorúan ellenőrizze a meghajtó áramát és hőmérsékletét, és kerülje túláram károsodás.

Termék Műszaki adatok

Termékjellemzők

● Többkvantum Well (MQW) elosztott visszacsatolású (DFB) lézerek;

● SMF-28e ill PMF-1550 pigtail;

● 14 tűs BTF csomag TEC-vel és Monitor PD-vel;

● Széles üzemi hőmérséklet tartomány -20~+70 ℃.

Termék alkalmazások

● Optikai szál kommunikáció;

● Optikai műszer;

● Optikai szál érzékelő;

● Fényforrás.

Termék Részletek

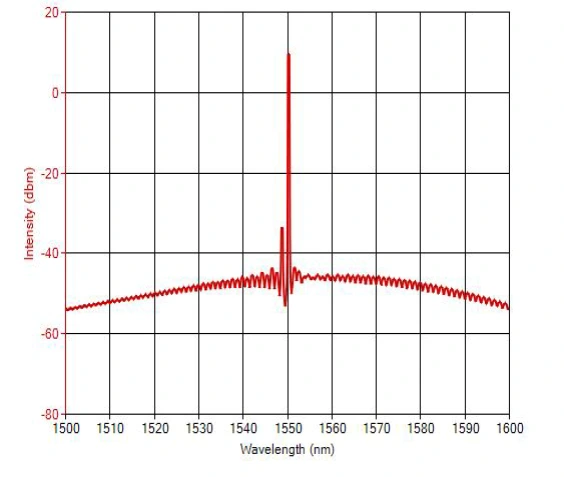

● Tipikus spektrum: 1550 nm, WL tolerancia +/-3 nm.

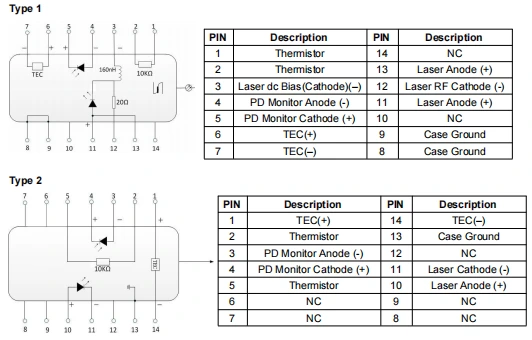

● PIN-OUT Definition-1550nm 10mW DFB Butterfly lézerdióda

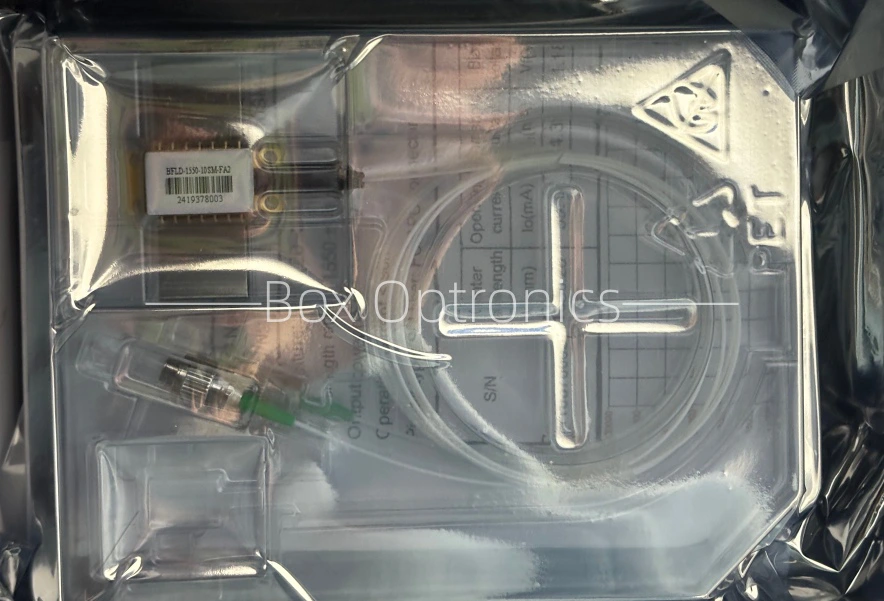

● Csomagolási példa

*Önálló eszköz meghajtó nélkül; -vel integrált modulcsomag meghajtó áramkörök opcionális.

Rendelés információkat

pl.: BFLD-1550-10SM-FA2

(Rendelési információ: 1550nm 10mW DFB Butterfly Laser Diode, SM fiber, FC/APC csatlakozóval, Type2 pin-out).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban a Box Optronics fenntartja magának a jogot az ingyenes javítási szolgáltatások megtagadására az alábbi esetekben a garanciális időszak:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
