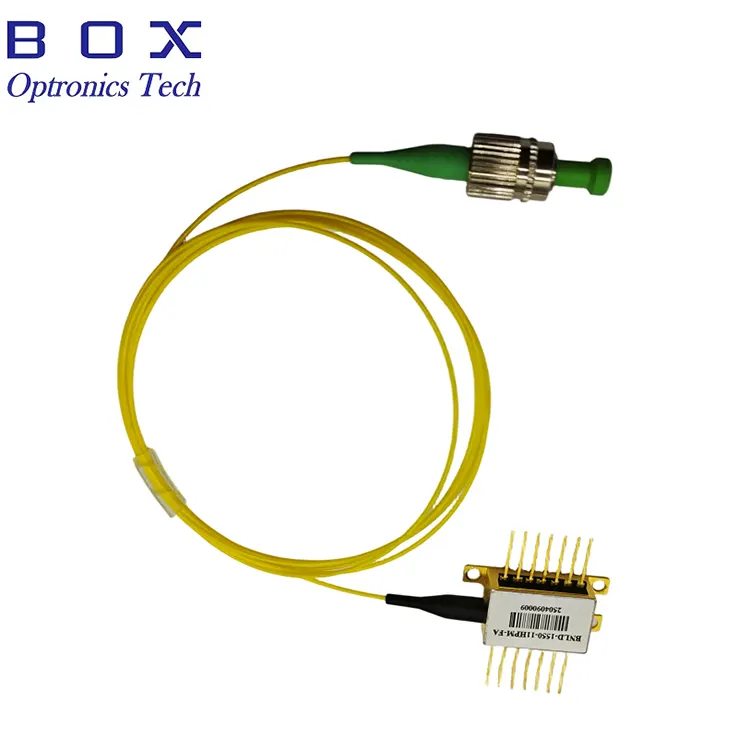

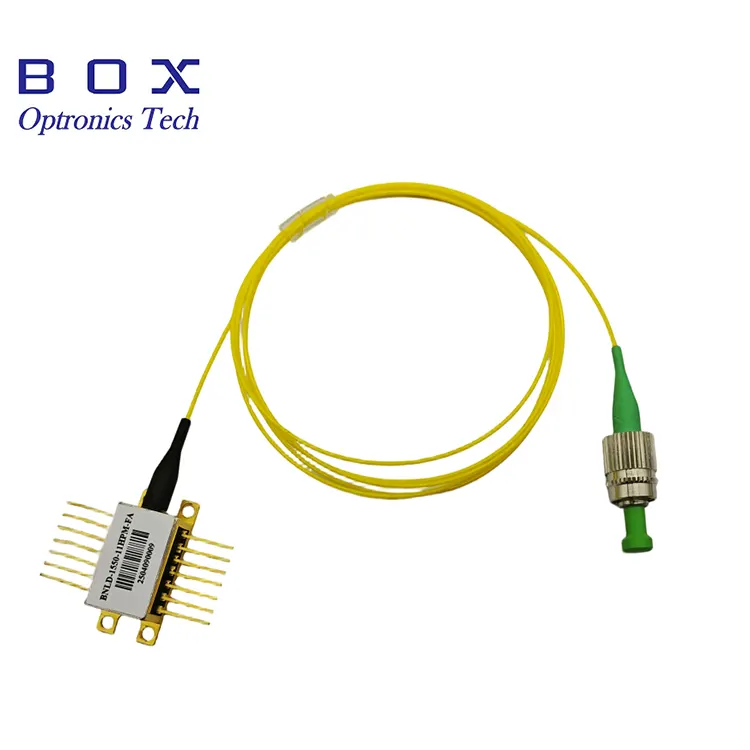

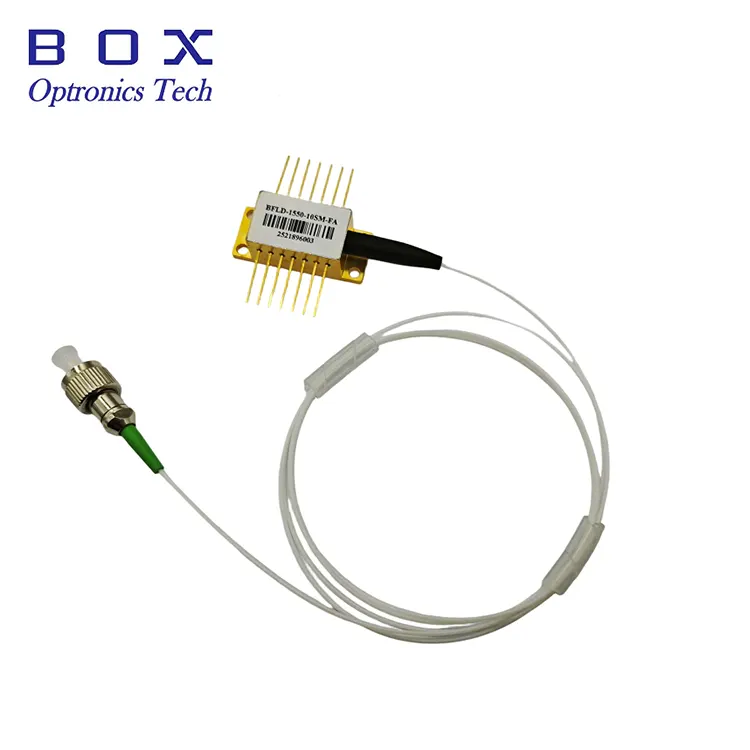

1530 nm-es 40 mW-os DFB Fiber Coupled lézer

Termék áttekintése-1530nm 40mW DFB Fiber Coupled lézer

Az 1530 nm-es, 40 mW-os DFB Fiber Coupled Laser (BFLD-1530-40SM-FA modell) egy nagy teljesítményű elosztott visszacsatolású lézerdióda, amelyet stabil, nagy teljesítményű egymódusú optikai kimenetet igénylő alkalmazásokhoz terveztek. Az FC/APC csatlakozóval rendelkező egymódusú szálon keresztül legalább 40mW optikai kimeneti teljesítményt biztosító eszköz beépített optikai leválasztóval rendelkezik, amely megakadályozza a visszaverődést és biztosítja a stabil működést.

A 14 tűs pillangós csomagban beépített termoelektromos hűtővel (TEC) és termisztorral a precíz hullámhossz- és teljesítménystabilizálás érdekében a lézer kiváló oldalsó üzemmódú elnyomási arányt (≥35 dB) és megbízható teljesítményt kínál a teljes üzemi hőmérséklet-tartományban. Az OC-48 kompatibilis pinout leegyszerűsíti a meglévő rendszertervekbe való integrálást.

Ez a lézer kiválóan alkalmas optikai vizsgálórendszerekhez, nagy teljesítményű optikai rendszerekhez, száloptikai érzékelő alkalmazásokhoz és olyan műszerekhez, amelyek stabil, nagy teljesítményű, 1530 nm-es lézerforrásokat igényelnek.

Főbb jellemzők – 1530 nm-es 40 mW-os DFB Fiber Coupled lézer

· Magas optikai kimeneti teljesítmény: minimum 40 mW, tipikus 50 mW (SM szálas kimenet)

· Középső hullámhossz: 1530 nm (tartomány: 1527–1533 nm)

· Magas oldalmódú elnyomási arány (SMSR): ≥35 dB

· Beépített optikai leválasztó a visszaverődés elleni védelem érdekében

· Egymódusú szálas szál FC/APC csatlakozóval

· 14 tűs pillangócsomag integrált TEC-vel és termisztorral

· OC-48 pinout kompatibilis az egyszerű rendszerintegráció érdekében

· Beépített monitor fotodióda a teljesítmény figyeléséhez

· Precíziós hullámhossz- és teljesítménystabilizálás TEC-vezérléssel

· Alacsony küszöbáram: 20 mA tipikus

· Hermetikus pillangócsomag a hosszú távú megbízhatóság érdekében

Tipikus alkalmazások – 1530 nm-es, 40 mW-os DFB Fiber Coupled lézer

· Optikai tesztelő és mérőrendszerek

· Száloptikai érzékelő és elosztott érzékelő alkalmazások

· Optikai erősítő maglézerek és jelforrások

· Hullámhosszosztásos multiplexelési (WDM) rendszerek

· Optikai kommunikációs tesztberendezés

· Laboratóriumi és kutatási műszerek

· Fotonikus összetevők jellemzése és tesztelése

· Optikai spektrumelemzés és mérés

· Ipari lézerrendszerek és OEM-integráció

Termékleírások - 1530 nm 40 mW DFB Fiber Coupled lézer

Abszolút Maximális értékelések

Elektrooptikai jellemzők (T = 25°C, IF = IOP)

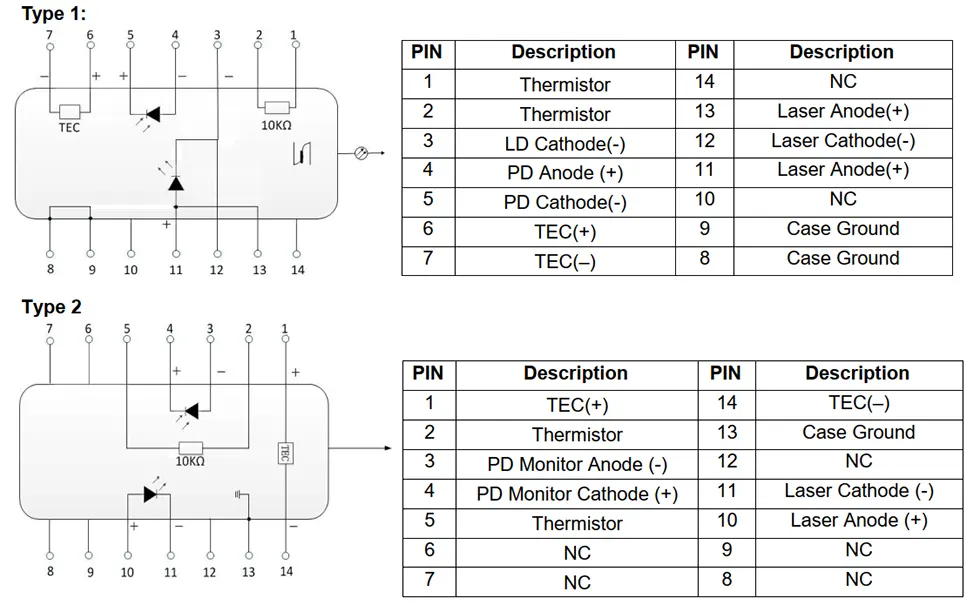

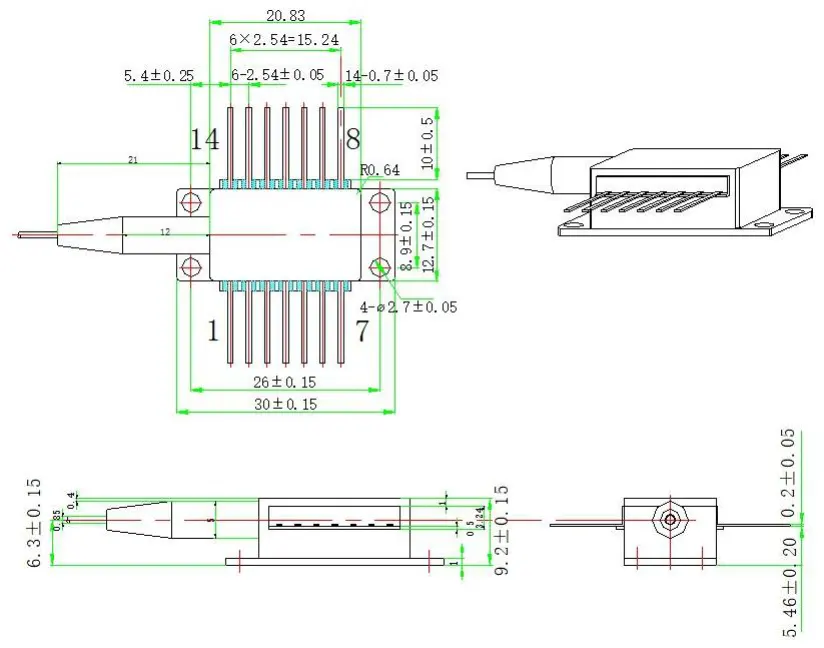

Csomag és tű-meghatározás – 1530 nm-es, 40 mW-os DFB szálcsatolt lézer

Rendelési információ-1530nm 40mW DFB Fiber Coupled Laser

Elérhető modellek

Megjegyzés: Kérésre egyedi hullámhosszak a C-sávon belül, alternatív teljesítményszintek, különböző szálhosszúságok és csatlakozó opciók állnak rendelkezésre. Lépjen kapcsolatba értékesítési csapatunkkal az egyedi konfigurációs árakkal és az átfutási idővel kapcsolatban.

Miért válassza a Box Optronics DFB lézereket?

· Bevált DFB lézerchip-technológia konzisztens hullámhossz- és teljesítményspecifikációkkal

· 100%-os funkcionális tesztelés és beégési szűrés a szállítás előtt

· Versenyképes árképzés közvetlen gyári ellátással

· Rugalmas rendelési mennyiségek – támogatás a K+F prototípusokhoz és a mennyiségi gyártáshoz egyaránt

· Testreszabási lehetőségek a hullámhosszra, a teljesítményre, a szálhosszra, a csatlakozókra és a tűkonfigurációra vonatkozóan

· Hosszú távú ellátási stabilitás a termelési programok és a rendszerintegráció számára

· Hermetikus pillangós csomagolás integrált TEC-vel a megbízható működés érdekében

· Nemzetközi szállítás DHL/UPS/FedEx útján, teljes nyomon követéssel

Gyakran Ismételt Kérdések (GYIK)

K: Mi a különbség a DFB és az FP lézerek között?

V: A DFB (Distributed Feedback) lézerek beépített rácsszerkezettel rendelkeznek, amely lehetővé teszi az egyszeres longitudinális üzemmódú (SLM) működést keskeny vonalszélességgel és magas oldalmódus-elnyomási aránnyal (SMSR ≥35 dB ennél az eszköznél). Az FP (Fabry-Perot) lézerek jellemzően több longitudinális üzemmóddal működnek, és szélesebb spektrális kimenettel rendelkeznek.

A DFB lézereket előnyben részesítik a precíz hullámhossz-szabályozást és nagy stabilitást igénylő alkalmazásoknál, például WDM-rendszereknél, szálérzékelésnél és precíziós műszerezésnél, míg az FP lézereket jellemzően költségérzékeny alkalmazásokhoz használják, ahol a szigorú hullámhossz-szabályozás kevésbé kritikus.

K: Miért fontos a beépített leválasztó?

V: A szálcsatlakozások, optikai alkatrészek vagy szálvégek visszaverődései visszacsatolhatnak a lézerdiódába, ami a kimeneti teljesítmény ingadozását, a hullámhossz instabilitását és megnövekedett zajt okozhat. A beépített optikai leválasztó csökkenti az optikai visszacsatolást, segít fenntartani a stabil kimeneti teljesítményt, a hullámhossz-stabilitást és az alacsony zajszintet.

K: Mi a TEC és a termisztor szerepe?

V: A termoelektromos hűtő (TEC) és a termisztor együttműködik a lézerchip hőmérsékletének fenntartása érdekében a precíz csomaghőmérséklet-szabályozás révén. Mivel a lézer hullámhossza és kimeneti teljesítménye hőmérsékletfüggő, a pontos hőmérséklet-szabályozás biztosítja a stabil teljesítményt a változó környezeti feltételek között. A 10kΩ-os termisztor (B-érték 3950K) hőmérséklet-visszacsatolást biztosít a TEC-szabályozónak, amely a TEC-áramot úgy állítja be, hogy fenntartsa a beállított hőmérsékletet. Ez elengedhetetlen az állandó hullámhosszt és teljesítményt igénylő alkalmazásokhoz.

K: Mit jelent az, hogy OC-48 pinout kompatibilis?

V: Az OC-48-kompatibilis pinout az OC-48 (2,5 Gbps SONET/SDH) optikai kommunikációs alkalmazásokban általánosan elfogadott pillangócsomag tűkiosztásra utal. Ez a kompatibilitás leegyszerűsíti a hasonló elektromos és mechanikai interfészeket használó rendszerekbe való integrálást. Két kivezetési lehetőség (1. típusú és 2. típusú) áll rendelkezésre a különböző rendszerkialakításokhoz.

K: Mi a minimális rendelési mennyiség (MOQ)?

V: A MOQ 1 db. Támogatjuk a rugalmas rendelési mennyiségeket. A szabványos modellek kis mennyiségben szállíthatók kutatás-fejlesztéshez és prototípus-készítéshez, valamint nagyobb mennyiségben gyártáshoz. Lépjen kapcsolatba értékesítési csapatunkkal a kívánt mennyiségre vonatkozó konkrét árakért.

K: Kaphatok egyéni hullámhosszt vagy teljesítményszintet?

V: Igen, testreszabási lehetőségeket kínálunk, beleértve a CWDM-kompatibilis hullámhosszakat és más, a rendelkezésre álló tartományon belüli testreszabott hullámhosszokat, az alternatív kimeneti teljesítményszinteket, az egyedi szálhosszakat, a különböző csatlakozótípusokat (FC/APC, FC/UPC, LC stb.) és a testre szabott tűkonfigurációkat. Lépjen kapcsolatba velünk konkrét igényeivel, és mérnöki csapatunk megvizsgálja a megvalósíthatóságot, és árajánlatot ad.

K: Milyen meghajtóáram szükséges a 40 mW teljesítmény eléréséhez?

V: A tipikus üzemi áram 25°C-on 200mA, maximum 300mA. A küszöbáram általában 20 mA (minimum 14 mA, maximum 50 mA). A tényleges üzemi áram az egyes eszközökönként és a hőmérséklet függvényében változhat. A stabil működés érdekében megfelelő áramkorlátozással és APC (Automatic Power Control) funkcióval rendelkező lézerdióda meghajtó használatát javasoljuk.

K: A pillangócsomag hermetikusan le van zárva?

V: Igen, a 14 tűs pillangócsomag hermetikusan zárt, így védi a lézerchipet, az izolátort és a belső alkatrészeket a nedvességtől, portól és környezeti szennyeződésektől. Ez megbízható, hosszú távú működést biztosít, és fontos a termék élettartama alatti egyenletes teljesítmény megőrzéséhez.
