1550,12 nm DWDM DFB lézer

Termék áttekintése - 1550,12 nm DWDM DFB lézer

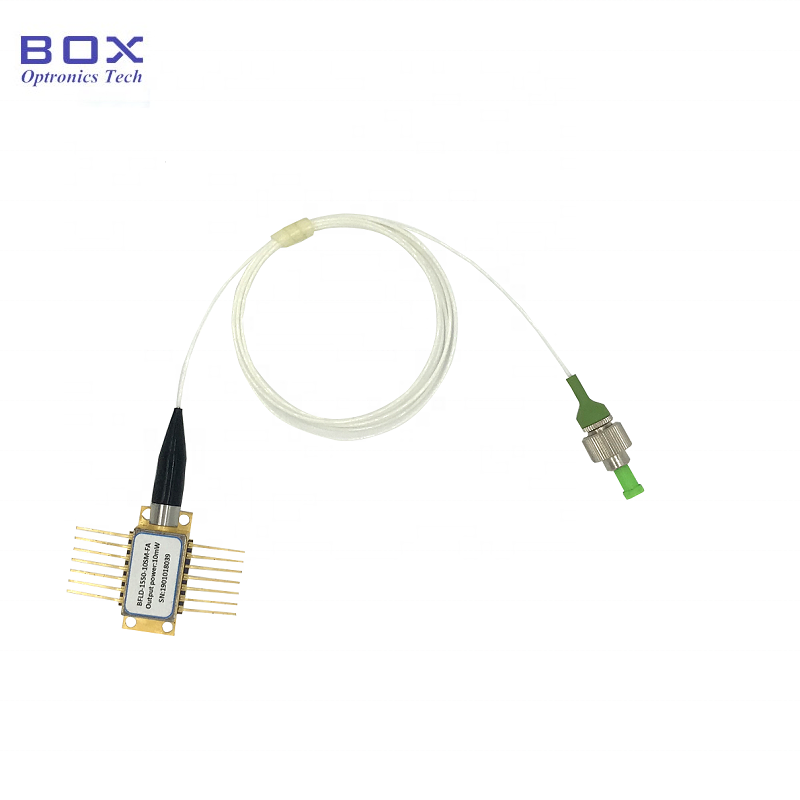

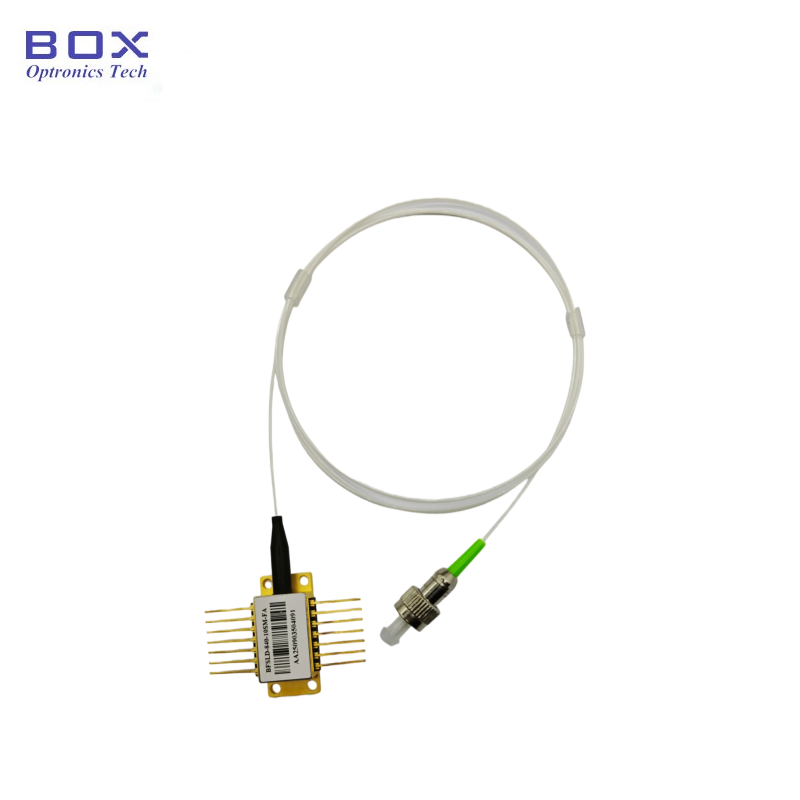

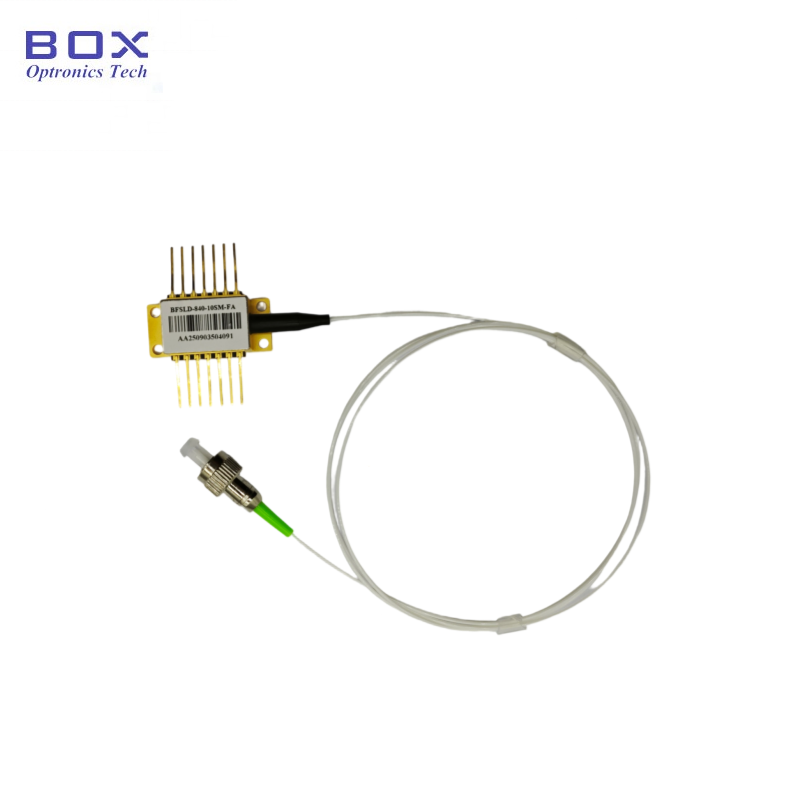

Az 1550,12 nm-es DWDM DFB lézer (BFLD-CH34-XXSM-FA modell, ITU Grid Channel 34) egy 14 tűs pillangóba csomagolt elosztott visszacsatolású lézerdióda, amelyet kifejezetten analóg CATV átvitelhez és DWDM optikai kommunikációs alkalmazásokhoz terveztek. A szabványos, 1550,12 nm-es ITU grid hullámhosszon működő eszköz 10 mW vagy 20 mW optikai kimeneti teljesítményt biztosít egymódusú vagy polarizációt fenntartó szálon keresztül, FC/APC csatlakozóval.

A hermetikus, 14 tűs pillangócsomagban beépített szigetelővel, termoelektromos hűtővel (TEC), 10kΩ-os termisztorral és monitor fotodiódával a lézer hőmérséklet- és teljesítménystabilizálást biztosít a teljes -40°C és +85°C közötti üzemi hőmérséklet-tartományban. Két kivezetés-konfiguráció (1. és 2. típusú) áll rendelkezésre a különböző alaplap-kialakításokkal való kompatibilitás érdekében.

Főbb jellemzők - 1550,12 nm DWDM DFB lézer

· Szabványos ITU rács hullámhossz: 1550,12 nm (34-es csatorna), teljes CH18–CH64 tartomány választható

· Magas optikai kimeneti teljesítmény: 10 mW vagy 20 mW

· Fejlett analóg chip-kialakítás CATV átvitelre optimalizálva

· Magas oldalmódú elnyomási arány: SMSR ≥30 dB

· Beépített optikai leválasztó: ≥30dB leválasztás 25°C-on

· Magas optikai visszatérési veszteség: ≥40 dB

· Széles modulációs sávszélesség: jellemzően 2,5 GHz

· 14 tűs hermetikus pillangócsomag integrált TEC-vel és termisztorral

· Beépített monitor fotodióda a teljesítmény figyeléséhez

· Szálopciók: SMF-28e egymódusú vagy PMF-1550 polarizációt fenntartó szál

· Szabványos FC/APC csatlakozó, 1,0 m-es pigtail (900 μm laza cső)

· Széles működési hőmérséklet-tartomány: -40°C és +85°C között

· Két csatlakozó konfiguráció (1. típus / 2. típus) a tervezés rugalmassága érdekében

Tipikus alkalmazások - 1550,12 nm DWDM DFB lézer

· KTV műsorszórási hálózatok és fejállomási átviteli rendszerek

· Korlátozott üvegszálas erőforrásokkal rendelkező hálózatok (hullámhossz multiplexelés)

· Kábeltelevízió-elosztó és elosztó berendezések

· Optikai adómodulok analóg RF-over-fiber számára

· Száloptikai teszt- és mérőműszerek

· Műholdas és RF jelelosztás üvegszálon

· Kutatás és fejlesztés optikai kommunikációs laboratóriumokban

· OEM-integráció a kábeltelevíziós és távközlési berendezésekbe

Termékleírások - 1550,12 nm DWDM DFB lézer

Abszolút Maximális értékelések

Elektrooptikai jellemzők (T = 25°C, IF = IOP)

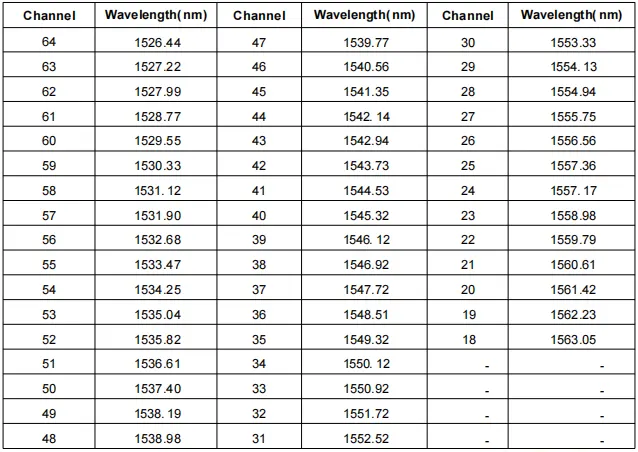

ITU rács hullámhossz-referencia (kiválasztott csatornák)

Megjegyzés: A teljes ITU rácscsatornák CH18–CH64 (1526,44 nm–1563,05 nm) kérésre elérhetők.

Optikai szálak specifikációi – 1550,12 nm DWDM DFB lézer

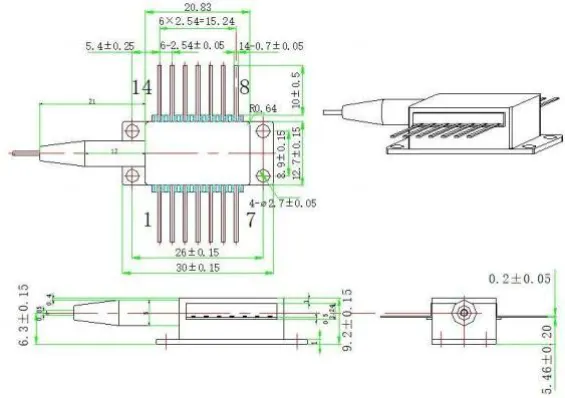

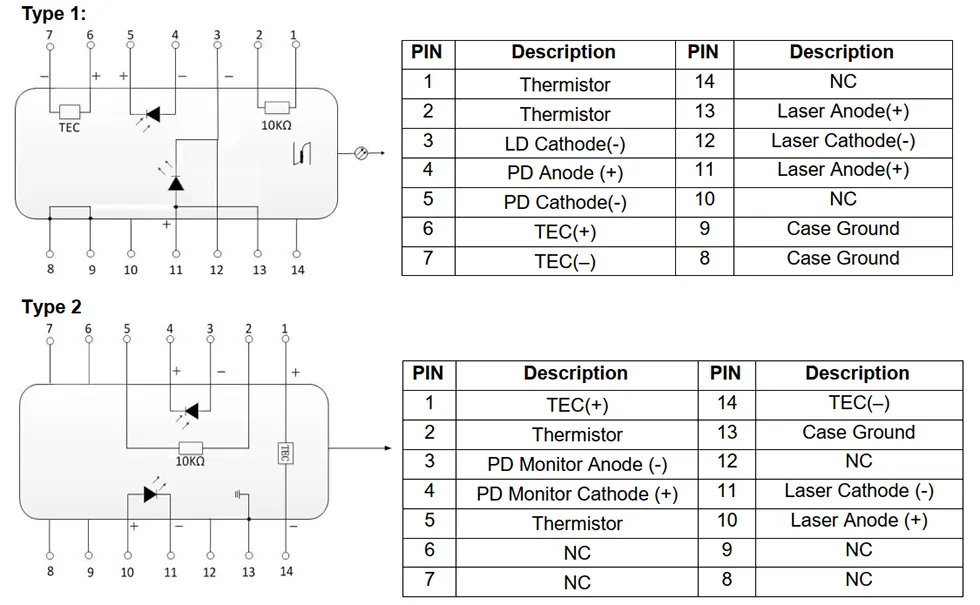

Csomag és tű meghatározása - 1550,12 nm DWDM DFB lézer

Rendelési információ-1550.12nm DWDM DFB Laser

Modellnómenklatúra

BFLD - XXXX - XX - XX - XX (-X)

Példa: BFLD-CH34-10SM-FA

Miért válassza a Box Optronics DWDM DFB lézereket?

· Bevált DFB lézerchip technológia analógra optimalizált kialakítással a CATV alkalmazásokhoz

· 100%-os funkcionális tesztelés és beégési szűrés a szállítás előtt

· Teljes ITU rács hullámhossz-támogatás (CH18–CH64) szűk hullámhossz-tűréssel

· Versenyképes árképzés közvetlen gyári ellátással

· Rugalmas rendelési mennyiségek – támogatás a K+F prototípusokhoz és a mennyiségi gyártáshoz egyaránt

· Testreszabási lehetőségek a hullámhosszhoz, a teljesítményhez, a száltípushoz, a csatlakozóhoz és a tűkonfigurációhoz

· Hosszú távú ellátási stabilitás a kábeltelevíziós hálózatok kiépítéséhez és gyártási programjaihoz

· Hermetikus pillangós csomagolás integrált TEC-vel a megbízható, széles hőmérsékletű működés érdekében

· Nemzetközi szállítás DHL/UPS/FedEx útján, teljes nyomon követéssel

Gyakran Ismételt Kérdések (GYIK)

K: Mi a különbség ez a DWDM DFB lézer és a szabványos DFB lézer között?

V: Ez az ITU-grid DFB lézer a precíz hullámhossz-szabályozást analóg CATV-optimalizált teljesítménnyel kombinálja. Optimalizált lézerchip kialakítással rendelkezik a magas vivő-zaj arány (CNR), alacsony torzítási teljesítmény (CSO/CTB) és stabil optikai kimenet érdekében.

A főként digitális optikai kommunikációra tervezett szabványos DFB lézerekkel összehasonlítva a CATV DFB lézereket kifejezetten olyan analóg modulációs alkalmazásokhoz optimalizálták, ahol a linearitás és a zajteljesítmény kritikus fontosságú.

K: Milyen ITU rácshullámhosszak érhetők el?

V: ITU-T grid hullámhosszokat kínálunk CH18-tól (1563,05 nm) CH64-ig (1526,44 nm), lefedve az általánosan használt C-sávú DWDM csatornákat. Egyedi hullámhosszak állnak rendelkezésre az adott rendszerkövetelményeknek megfelelően.

K: Mi a különbség az SMF és a PMF szálopciók között?

V: Az SMF-28e egy szabványos egymódusú szál, amely alkalmas a legtöbb CATV és általános optikai kommunikációs alkalmazáshoz, ahol a polarizáció nem kritikus. A PMF-1550 egy polarizációt fenntartó szál, amelyet polarizációra érzékeny rendszerekhez terveztek. A PM szál esetében a lassú tengely a csatlakozókulcshoz van igazítva. Válassza ki a rendszer polarizációs követelményei alapján.

K: Miért fontos a beépített leválasztó a CATV alkalmazásokhoz?

V: A szálreflexiók vagy optikai alkatrészek által okozott optikai visszacsatolás zajt, hullámhossz-instabilitást és jelromlást okozhat az analóg átviteli rendszerekben. A beépített optikai leválasztó elnyomja az optikai visszacsatolást, így stabil kimeneti teljesítményt, alacsony zajszintet és megbízható CATV átviteli teljesítményt biztosít.

K: Mi a minimális rendelési mennyiség (MOQ)?

V: A MOQ 1 db. Támogatjuk a rugalmas rendelési mennyiségeket. A szabványos modellek kis mennyiségben szállíthatók kutatás-fejlesztéshez és prototípus-készítéshez, valamint nagyobb mennyiségben a CATV hálózatok kiépítéséhez és gyártásához. Lépjen kapcsolatba értékesítési csapatunkkal a kívánt mennyiségre vonatkozó konkrét árakért.

K: Kaphatok egyéni hullámhossz-, táp- vagy csatlakozókonfigurációt?

V: Igen, átfogó testreszabási lehetőségeket kínálunk, beleértve az ITU-hálózat bármely hullámhosszát (CH18–CH64), az egyéni kimeneti teljesítményszinteket 6–20 mW-on belül, az alternatív száltípusokat és -hosszakat, a különböző csatlakozótípusokat (FC/APC, SC/APC, LC stb.), valamint a testre szabott tűkonfigurációkat (1. vagy 2. típus). Lépjen kapcsolatba velünk konkrét igényeivel, és mérnöki csapatunk megvizsgálja a megvalósíthatóságot, és árajánlatot ad.

Adatlap és tesztlap

Adatlap

Tesztlap

Átfutási idő

· Normál egységek (raktáron lévő modellek): 3–5 munkanap

· Normál gyártás: 2–3 hét

· Mennyiségi rendelések: Kérjük, lépjen kapcsolatba velünk a gyártási ütemtervért

· Egyedi rendelések: 3–4 hét

· Nemzetközi szállítás: ~5 munkanap (DHL/UPS/FedEx Express)

Üzemeltetési megjegyzések és kezelés

· A lézerdiódák elektrosztatikus kisülésre (ESD) érzékeny eszközök – mindig használjon megfelelő ESD-védelmet a kezelés során

· A szennyeződés elkerülése érdekében ne érintse meg csupasz ujjal a szál végfelületét és az optikai alkatrészeket

· A nem használt eszközöket ESD-biztos csomagolásban tárolja az ajánlott tárolási hőmérsékleten (-40°C és +85°C között)

· Ne lépje túl az adatlapon megadott abszolút maximális besorolást

· Mindig használjon áramkorlátozó és túlfeszültség elleni védelemmel ellátott lézerdióda meghajtót

· Az optimális teljesítmény és megbízhatóság érdekében engedélyezze a TEC hőmérséklet-stabilizálást, mielőtt lézeres meghajtóáramot alkalmazna

· Kerülje el a rostszálak túlzott meghajlását, hogy elkerülje a rostok károsodását

· Tisztítsa meg a szálas csatlakozókat megfelelő tisztítószerszámokkal az összeillesztés előtt, hogy elkerülje a sérülést és a behelyezési veszteséget

· Ha a lézert a névleges áramerősség vagy a külső hőmérsékleti tartomány felett használja, az csökkentheti az élettartamot és maradandó károsodást okozhat
