1030nm 50mW DFB lézerdióda modul

Tartalomjegyzék

1. Az 1030 nm bevezetése 50mW DFB lézerdióda modul

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

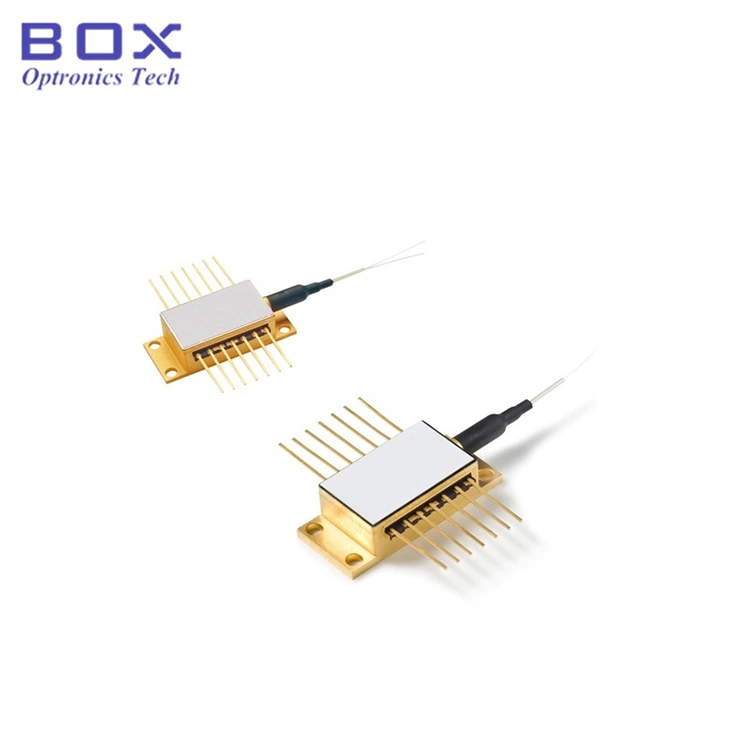

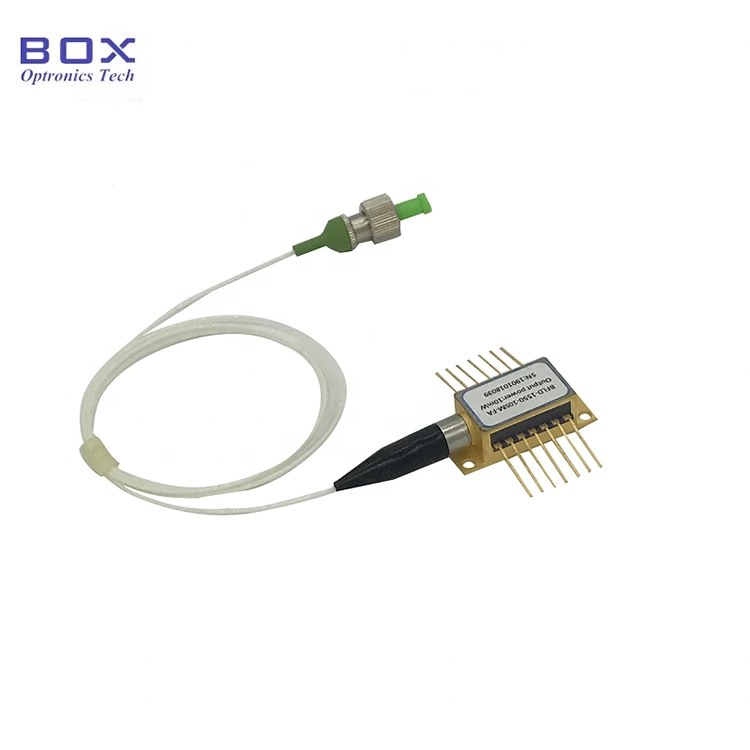

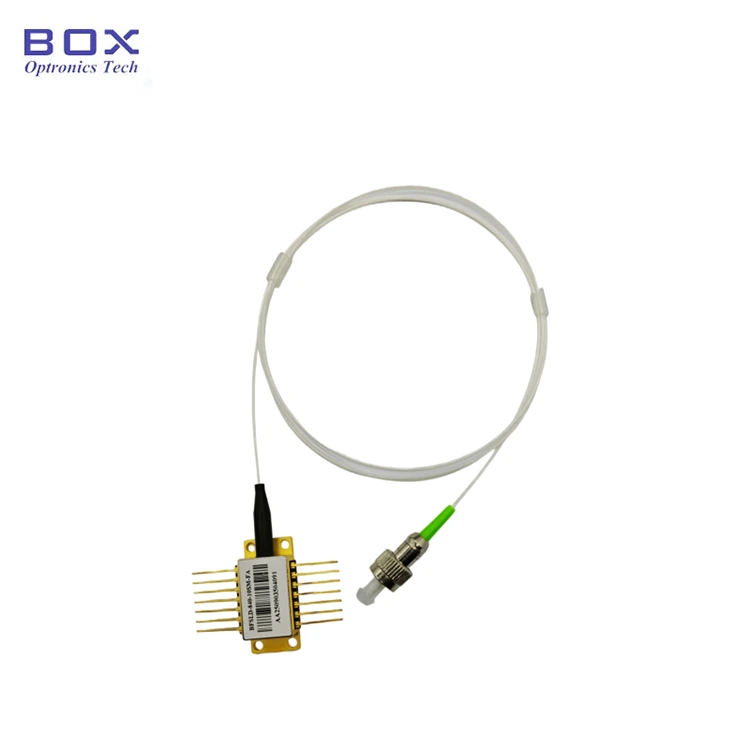

1030nm 50mW DFB lézerdióda modul hermetikus 14 tűs pillangós csomagba zárva. Támogatja a CW vagy impulzus üzemmódot, ill integrálja a TEC hűtőt és a termisztort a stabil spektrum érdekében. Spektroszkópiára alkalmas, telekommunikáció, világítás és érzékelés. Bekapcsolás előtt először aktiválja a TEC hűtőt, majd kis lépésekben kapcsolja be a tápfeszültséget, hogy megakadályozza a chip túlmelegedését ill túlterheltté válik.

Termékleírások

Termékjellemzők

● Elosztott visszacsatolású lézer;

● CW vagy impulzusüzem;

● Beépített PD monitor, termoelektromos hűtő és termisztor;

● Opcionális FC/APC csatlakozó.

Termék alkalmazások

● Spektroszkópia;

● Telecom;

● Megvilágítás;

● Érzékelés.

Termék Részletek

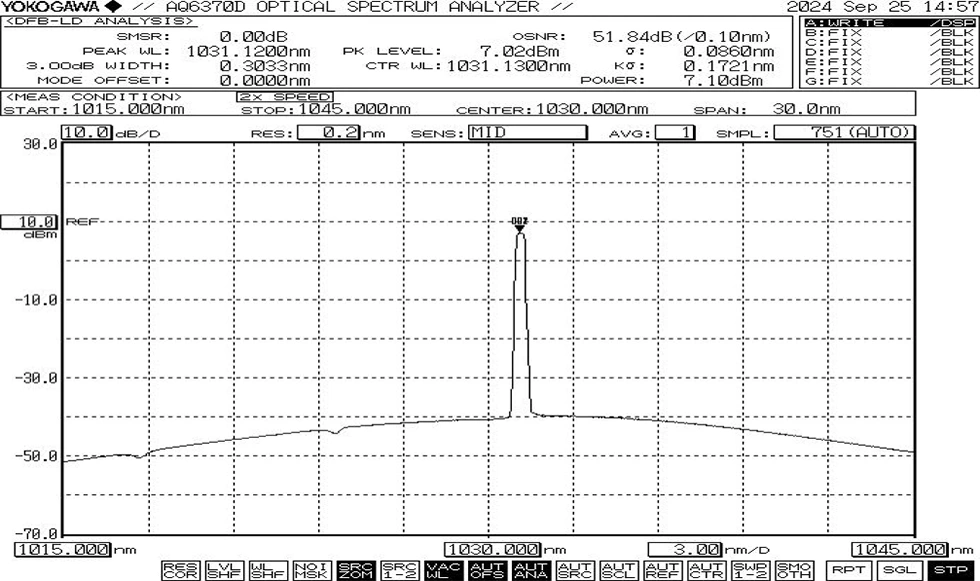

● Tipikus spektrum: 1030nm, +/-2nm WL tolerancia

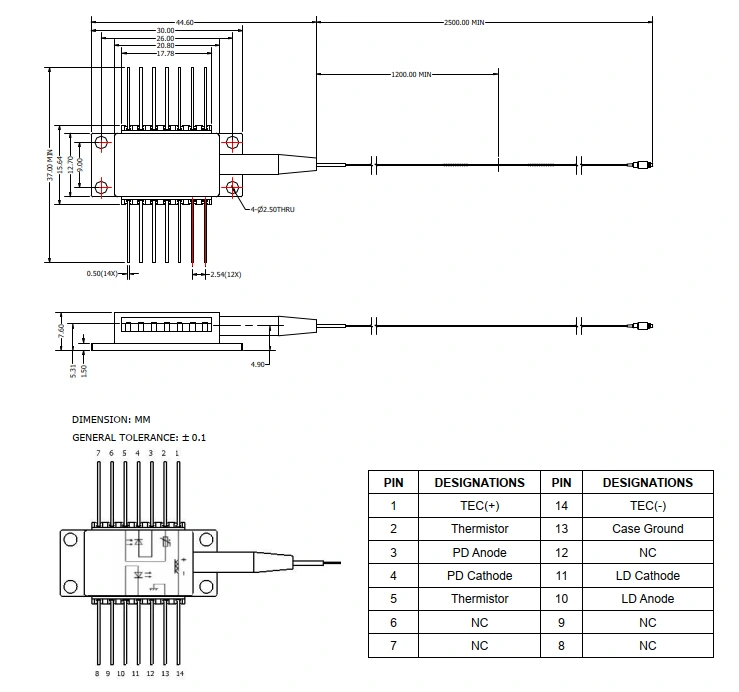

● Csomag rajz és kitűzés meghatározása (Mértékegység:mm)

GYIK

(1) Az A hullámhossz a hőmérséklet változtatásával állítható? Mi az a együttható?

-- Hullámhossz/hőmérséklet együttható 0,01 nm/℃.

(2) Mi az rost típus?

- Corning HI1060,NA=0,14,MFD=6,2um@1060nm.

(3) Mi az teljesítmény hangolható tartomány?

--10-100%.

(4) Ugye védőcsövet és csatlakozót biztosít az LD-hez?

--Igen. 900 um laza cső és FC/APC opcionális.

Rendelés információkat

pl.: BFLD-D1030-50SM-FA

(Rendelési információ: 1030nm 50mW DFB lézerdióda modul, pillangó csomag, SM szállal, FC/APC csatlakozóval).

Egyéb egyedi igényekért kérjük, forduljon a sales06@boxoptronics.com címre

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A készülék használatakor szigorúan tartsa be az üzemi feszültséget és adatlapon megadott áramtartományok. A legfontosabb paraméterek – beleértve az Ith (küszöbáram), Iop max (maximális üzemi áram), Vop max (maximális Működési feszültség) és λc (középső hullámhossz) – hivatkozni kell kifejezetten a kiszállításkor megadott tesztjelentésben.Megjegyzés:Működés az abszolút maximális névleges értékeken túl a készülék maradandó károsodását okozhatja.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
