1064nm 30mW DFB Butterfly lézerdióda

Tartalomjegyzék

1. Az 1064nm bevezetése 30mW DFB Butterfly lézerdióda

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

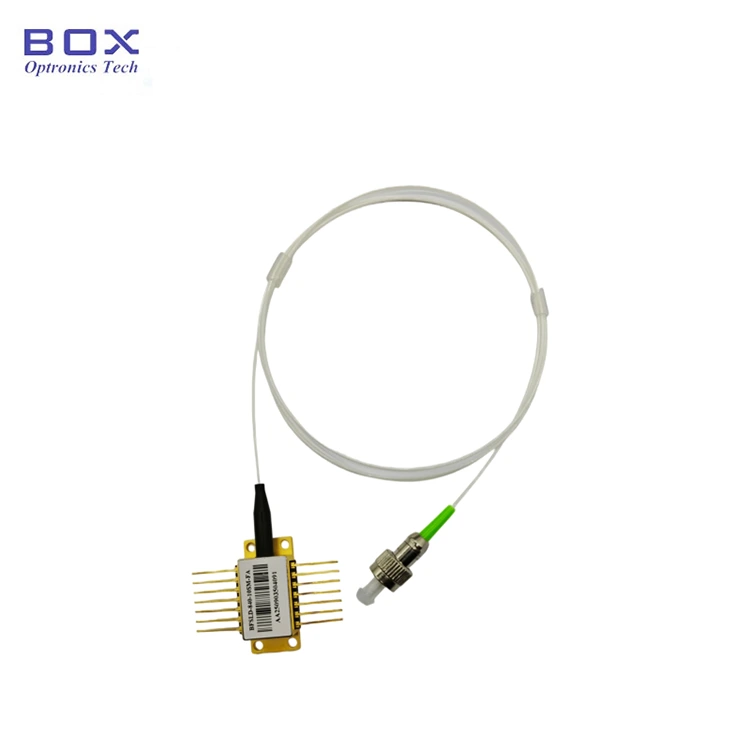

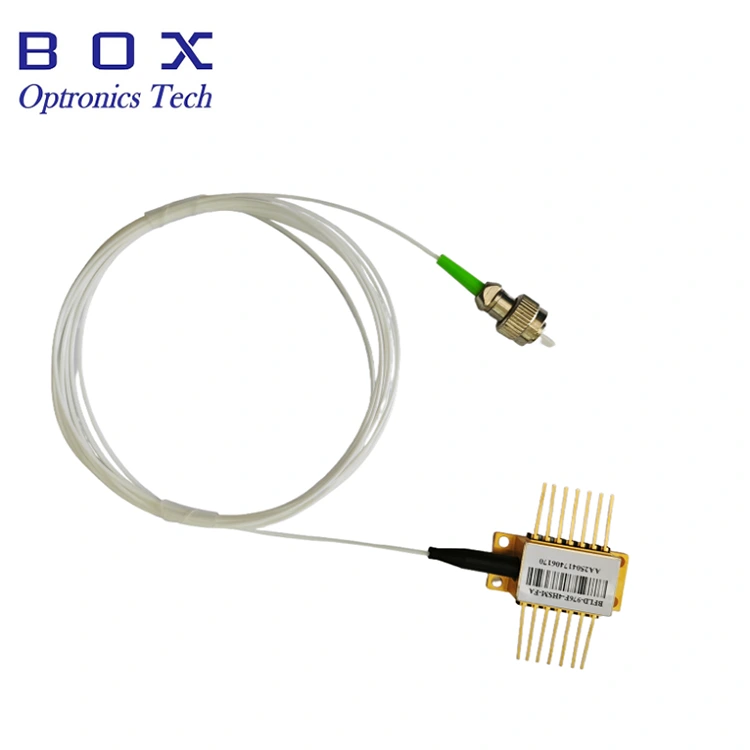

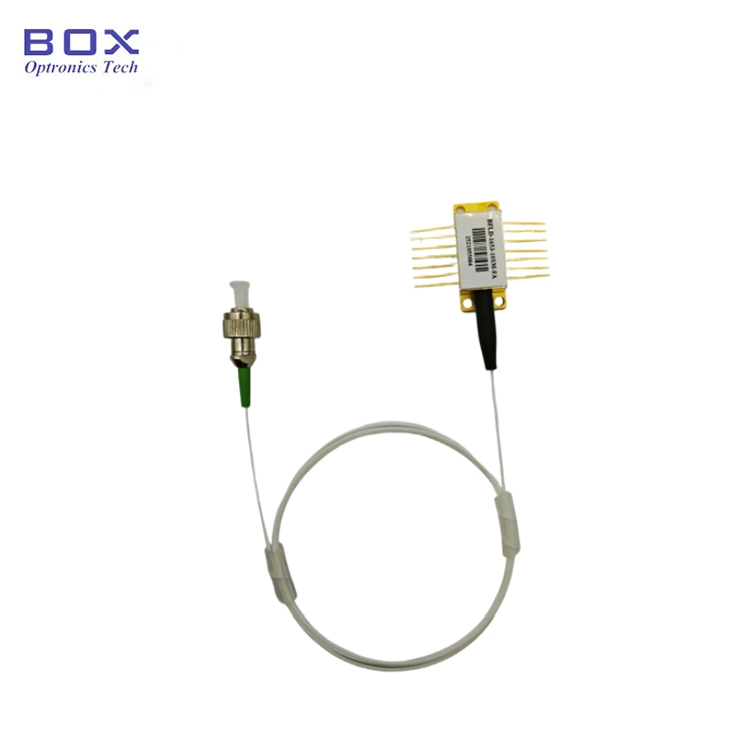

Termék bemutatása

Ez egy 1064 nm-es DFB lézerdióda, 14 érintkezős szabványos pillangó csomag, központi hullámhossz 1064 nm, hullámhossz tolerancia +/-1nm, tipikus kimeneti teljesítménye pedig 30mW. Beépített TEC, termisztor, leválasztó, ill PD monitor, kiváló hullámhossz-stabilitással a hosszú távú stabil működés érdekében. Főleg optikai szálas kommunikációban és érzékelésben használják. Drót szigorúan a csap meghatározás szerint, TEC vezérlés mellett, és túlzott szálhajlítás a teljesítmény és az élettartam biztosítása érdekében.

Termék Műszaki adatok

Termékjellemzők

● Többkvantum Jól (MQW) elosztott visszacsatolású (DFB) lézerek;

● Kimeneti tápfeszültség fel 30mW-ig;

● SM vagy PM szál;

● 14 tűs BTF csomag termisztorral, TEC, izolátor és monitor PD.

Termék alkalmazások

● Optikai szál kommunikáció;

● Optikai műszer;

● Optikai szál érzékelő;

● Fényforrás.

Termék Részletek

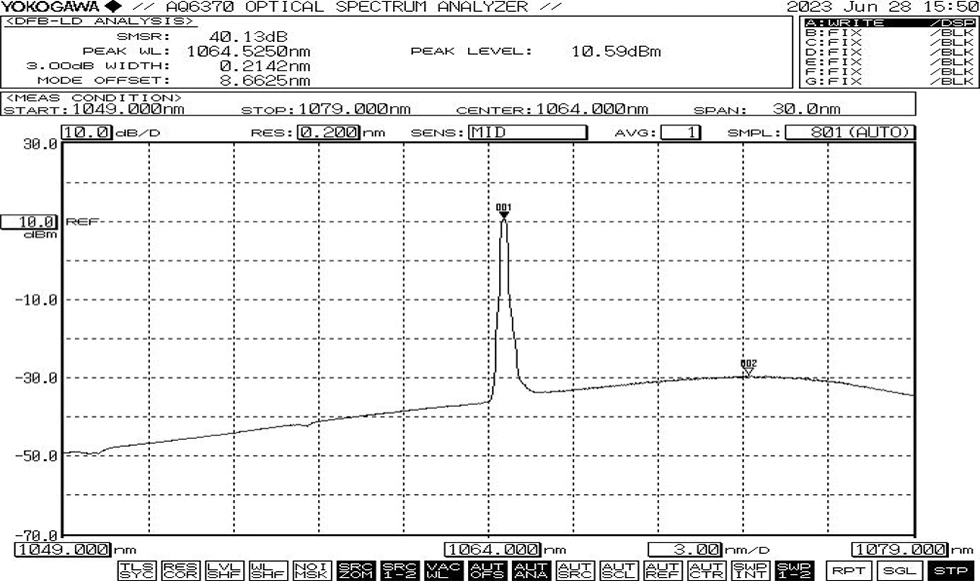

● Tipikus spektrum: 1064 nm, +/-1 WL tűrés

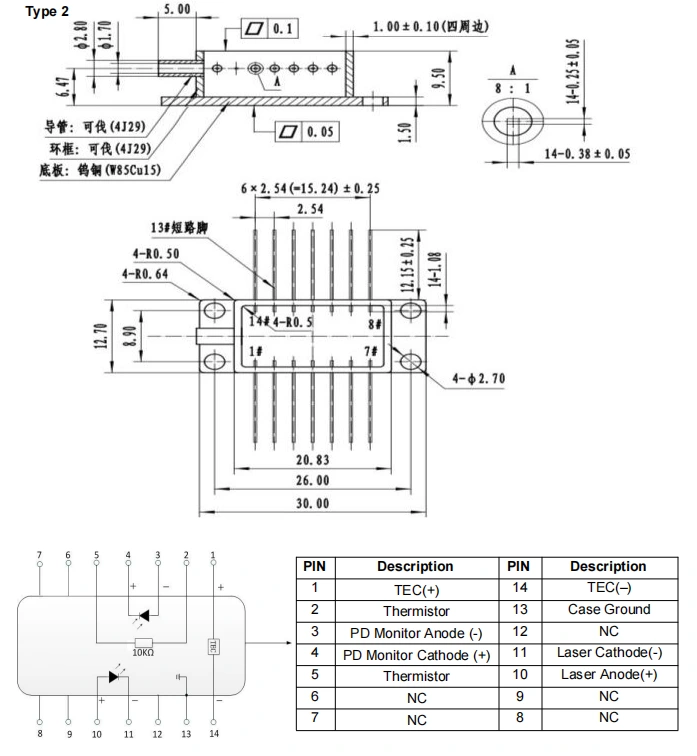

● Csomag rajz és PIN-kimenet meghatározása (mértékegység: mm) - 1064 nm 30 mW DFB Butterfly lézerdióda

● Standard tartozékok

*Önálló eszköz; nincs beépített illesztőprogram (opcionális külső illesztőprogram).

Rendelés információkat

pl.: BFLD-1064-30SM-FA

(Rendelési információ: 1064nm 30mW DFB Butterfly Laser Diode, SM szállal, FC/APC csatlakozó, szivattyútű).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működés Megjegyzések

● Mielőtt az összes alkatrészt bekapcsolja, először aktiválja a hűtőt, és majd folytassa a fokozatos bekapcsolási lépésekkel, hogy megakadályozza a chip túlmelegedését és túlterhelés.

● Működés közben ez a készülék nagy intenzitású lézersugarat bocsát ki; csináld ne nézzen közvetlenül a szál végfelületébe, mert ez szemsérülést okozhat.

● Az optikai szálak törékenyek; ne használja a szálat a készülék húzására. Amikor behelyezi vagy kiveszi a készüléket a foglalatból, ne gyakoroljon rá nyomást vagy húzza meg a készülékház hátulján található hüvelyt. Készülékekhez csatlakozókkal felszerelt, ügyeljen arra, hogy mind a készülék, mind a szálas csatlakozó egyidejűleg emelik fel a telepítés vagy eltávolítás során.

● Ha a csapok forrasztást igényelnek, a forrasztási hőmérséklet nem szabad meghaladja a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelni kell a következőkre: a forrasztási folyamat során a a készüléknek áramtalanított állapotban kell lennie, és a forrasztópáka megfelelően kell legyen földelt.

● A bekapcsolási folyamat során soha ne alkalmazzon közvetlenül nagy áramot, pl ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt az aktuális szinten közel a chip küszöbéhez, majd fokozatosan növelje az áramerősséget kicsiben lépésekkel, amíg el nem éri a kívánt szintet.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
