1310nm 100mW DFB lézer

A Box Optronics az 1310 nm-es, 100 mW-os DFB Laser-t kínálja, amely egy prémium szálas csatolású lézerforrás, amelyet igényes optikai kommunikációs, érzékelési és tesztelési alkalmazásokhoz terveztek. Ez az eszköz multi-quantum well (MQW) elosztott visszacsatolású (DFB) szerkezettel rendelkezik, amely kivételes hullámhossz-stabilitást, magas oldalmódusú elnyomási arányt és akár 120 mW-os egymódusú szálas kimeneti teljesítményt biztosít.

A szabványos 14 tűs pillangós csomagban beépített TEC hűtővel, termisztorral, optikai leválasztóval és monitor fotodiódával ez a lézer kompatibilis az OC-48 kivezetési szabványokkal. Legyen szó nagy teljesítményű tesztelőrendszerekről, optikai érzékelőhálózatokról vagy új generációs kommunikációs rendszerekről, a Box Optronics megbízható teljesítményt nyújt, amelyet szigorú minőség-ellenőrzés és globális műszaki támogatás támogat.

Főbb jellemzők - 1310 nm 100 mW DFB lézer

● Nagy optikai kimeneti teljesítmény: átlagosan akár 120 mW (SM szál)

● Multi-quantum well (MQW) DFB-struktúra a kiváló hullámhossz-stabilitás érdekében

● Magas oldalsó üzemmódú elnyomási arány (SMSR): >35 dB jellemző

● Beépített optikai leválasztó a visszaverődés elleni védelem érdekében

● Beépített TEC-hűtő és termisztor a precíz hullámhossz-szabályozáshoz

● Fotódióda a valós idejű teljesítményfigyeléshez

● Egymódusú (SM) vagy polarizációt fenntartó (PM) szálopciók

● Szabványos FC/APC szálas csatlakozó (testreszabható)

● OC-48 kivezetéssel kompatibilis, ipari szabványnak megfelelő 14 tűs pillangócsomag

Tipikus alkalmazások - 1310 nm 100 mW DFB lézer

● Nagy teljesítményű optikai tesztelő és mérőrendszerek

● Száloptikai kommunikációs adók és adó-vevők

● Optikai erősítő magforrásai

● FMCW LiDAR

● Kutató és fejlesztő laboratóriumok

● Ipari folyamatok nyomon követése és ellenőrzése

Műszaki adatok - 1310nm 100mW DFB lézer

Abszolút Maximális értékelések

Optikai-elektromos jellemzők (T=25°C, IF=IOP)

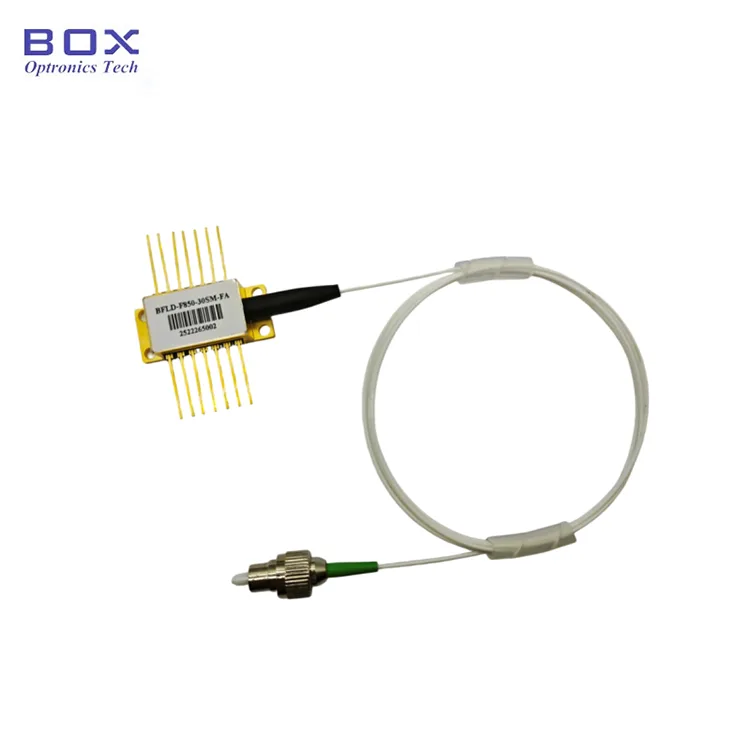

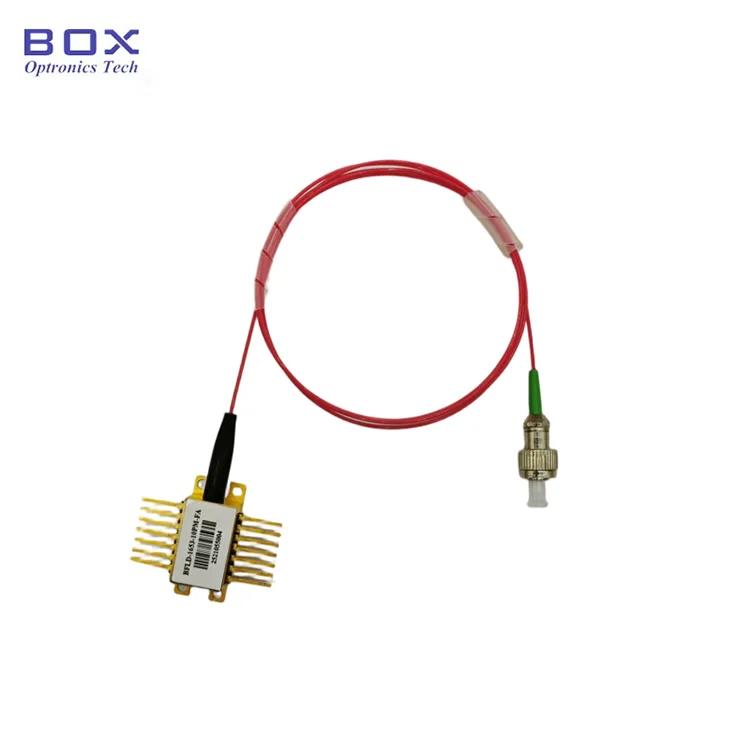

Termék részletek - 1310nm 100mW DFB lézer

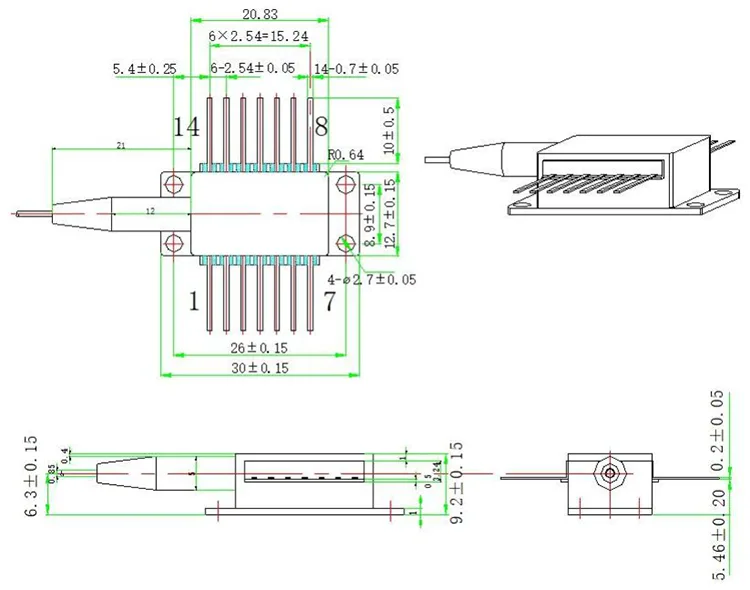

A csomag méretei

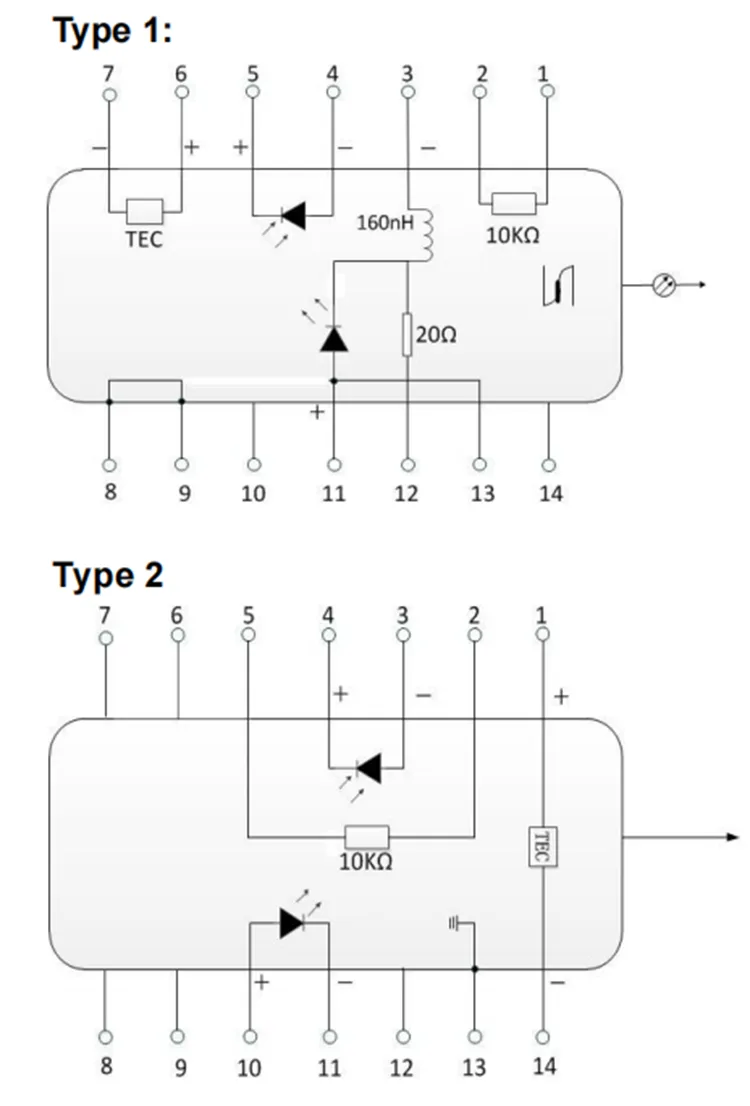

Pinout definíció (1. típus)

Pinout definíció (2. típus)

Miért válassza a Box Optronics-t?

● ✓ Több mint 10 éves professzionális lézerdióda gyártási tapasztalat

● ✓ Szigorú minőség-ellenőrzés 100%-os teszteléssel a szállítás előtt

● ✓ Versenyképes árképzés stabil tömeges szállítási lehetőséggel

● ✓ Rugalmas testreszabási lehetőségek a hullámhosszra, a teljesítményre, az üvegszálra és a csomagra vonatkozóan

● ✓ 7 × 24 órás technikai támogatás és gyors válaszadás

● ✓ Mintavizsgálat áll rendelkezésre az értékeléshez

● ✓ ISO9001:2015 tanúsítvánnyal rendelkező minőségirányítási rendszer

● ✓ Globális szállítás DHL, UPS, FedEx expressz kézbesítéssel

Rendelési információk

Alkatrészszám

BFLD - XXXX - XX - XX - X

Példa: BFLD-1310-1HPM-FA2

1310 nm-es, 100 mW-os DFB14 tűs Butterfly lézerdióda, PM szál, FC/APC csatlakozó, 2-es típusú kivezetés

Elérhető testreszabási lehetőségek

● Középső hullámhossz: 1270–1650 nm (egyéni hullámhosszok állnak rendelkezésre)

● Kimeneti teljesítmény: 10mW, 20mW,egyéb

● száltípus: Egymódusú szál, polarizációt fenntartó szál

● Szálhossz: 1 m, 1,5 m, 2 m (egyedi hosszúságok)

● Csatlakozó típusa: FC/APC, FC/UPC, SC/APC, LC/APC, csupasz szál

● Kifejezés konfigurációja: 1. típus, 2. típus

Egyedi igényekkel kapcsolatban forduljon értékesítési csapatunkhoz:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Weboldal: www.boxphotonics.com

Adatlap és tesztjelentés

Minden egységhez tartozik egy átfogó vizsgálati jelentés, amely dokumentálja a mért teljesítményparamétereket. A tesztlap részletes specifikációkat, teljesítménygörbéket és figyelemre méltó megjegyzéseket tartalmaz.

● Egyedi vizsgálati jelentés minden egységhez mellékelve

● Tipikus spektrális és teljesítménygörbék biztosítottak

Adatlap

Vizsgálati jelentés referenciaként

Árajánlat és fizetési feltételek

Idézet feltételei

● EXW (ex Works): DHL/UPS/FedEx fiókkal rendelkezők számára ajánlott. Az Ön fiókja használatával szállítunk; szállítási költséget nem számolunk fel.

● DAP (Helyszínre kézbesítve): Ha nem rendelkezik futárfiókkal, meg tudjuk szervezni a szállítást előre fizetett fuvarozással.

● Egyéb feltételek: Vegye fel velünk a kapcsolatot, hogy megbeszéljük.

Fizetési feltételek

● PayPal: Gyors és biztonságos fizetés a mintákért és a kis megrendelésekért

● T/T (banki átutalás): Normál fizetési mód normál gyártási rendelésekhez

● Alibaba Trade Assurance: Biztonságos megrendelésvédelem az online tranzakciókhoz vevői garanciával

● Rugalmas fizetési feltételek: hosszú távú vagy stratégiai partnerekkel alkuképes

Átfutási idő

● Normál gyártás: ~10 munkanap

● Raktáron lévő termékek: 2-3 munkanap a kiszállításig

● Egyéni konfigurációk: 15-20 munkanap

● Tömegrendelések: Vegye fel a kapcsolatot a gyártás ütemtervével kapcsolatban

● Nemzetközi szállítás: 3-5 munkanap (DHL/UPS/FedEx express)

● Gyorsított szolgáltatás: kérésre elérhető (további díjat számíthat fel)

Üzemeltetési megjegyzések és kezelés

ESD védelem

Ez a készülék elektrosztatikusan érzékeny. A csomagolás, szállítás és használat során szigorúan be kell tartani az antisztatikus védelmi intézkedéseket. Ennek elmulasztása a készülék maradandó károsodását okozhatja.

● Mindig viseljen antisztatikus csuklópántot a kezelés során

● Egy megfelelően földelt antisztatikus szőnyegen dolgozzon

● Győződjön meg arról, hogy minden berendezés megfelelően földelve van

● Ne érintse meg közvetlenül a tűket és a szálcsatlakozót

Tápellátási szempontok

● Használjon szabályozott, alacsony zajszintű áramforrást

● A sérülések elkerülése érdekében alkalmazzon megfelelő áramkorlátozást

● Kerülje a tápfeszültség túlfeszültségét és a feszültségcsúcsokat

● Soha ne lépje túl a maximális előremenő áramértéket

● Mindig kapcsolja be a TEC hűtést a lézeráram alkalmazása előtt

Fiber kezelés

● Kerülje el a szál túlzott meghajlását

● Ne húzza vagy csavarja a szálas copfot

● Csatlakozás előtt tisztítsa meg az üvegszálas csatlakozókat

● Mindig használjon porvédő sapkát, ha a csatlakozó nincs használatban

● Használat előtt ellenőrizze, hogy nem sérült-e a szál vége

Hőkezelés

● Rögzítse az eszközt egy megfelelő hűtőbordára az optimális teljesítmény érdekében

● Gondoskodjon a jó hőérintkezésről a csomagolás és a hűtőborda között

● Használjon termikus felületi anyagot (hőzsír/párna) a jobb hőátadás érdekében

● A megbízhatóság érdekében a meghatározott hőmérsékleti tartományon belül működjön

● Hagyjon elegendő felmelegedési időt a hullámhossz stabilizálásához

Minőségbiztosítás és vevőszolgálat

Jótállási időszak

A Box Optronics a vásárlástól számított 12 hónapig garantálja, hogy ez a termék anyag- és gyártási hibáktól mentes. A jótállási idő alatt a hibás termékeket saját belátásunk szerint, díjmentesen megjavítjuk vagy kicseréljük.

Garanciális kizárások

Az alábbi feltételekre nem terjed ki az ingyenes garancia:

● Természetes tényezők (villámcsapás, árvíz stb.) vagy környezeti hatások által okozott károk

● Nem megfelelő működés vagy a felhasználó általi helytelen használat miatti meghibásodások

● Emberi hiba okozta nyilvánvaló fizikai sérülés

● Illetéktelen szétszerelési, módosítási vagy javítási kísérletek

● Módosult vagy hiányos garanciacímkék a házon

● A szállítás utáni sérülés vagy elvesztés

● A maximális névleges értékek vagy az üzemeltetési feltételek túllépése által okozott károk

Értékesítés utáni támogatás

● Gyors válaszidő: munkanapokon 24 órán belül

● Távoli hibaelhárítás és alkalmazástámogatás

● Fizetett karbantartási szolgáltatás elérhető a garanciális időszak után

● Egyéni műszaki tanácsadói szolgáltatások
