DWDM 14 PIN Butterfly analóg lézer CATV-hez

Tartalomjegyzék

1. A DWDM bemutatása 14 PIN Butterfly analóg lézer CATV-hez

2. Műszaki előírások

3. Termékjellemzők

4. Tipikus alkalmazások

5. Termék részletei

6. Rendelési információk

7. Adatlap és tesztlap

8. Árajánlat és fizetési feltételek

9. Átfutási idő

10. Műveleti megjegyzések

11. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

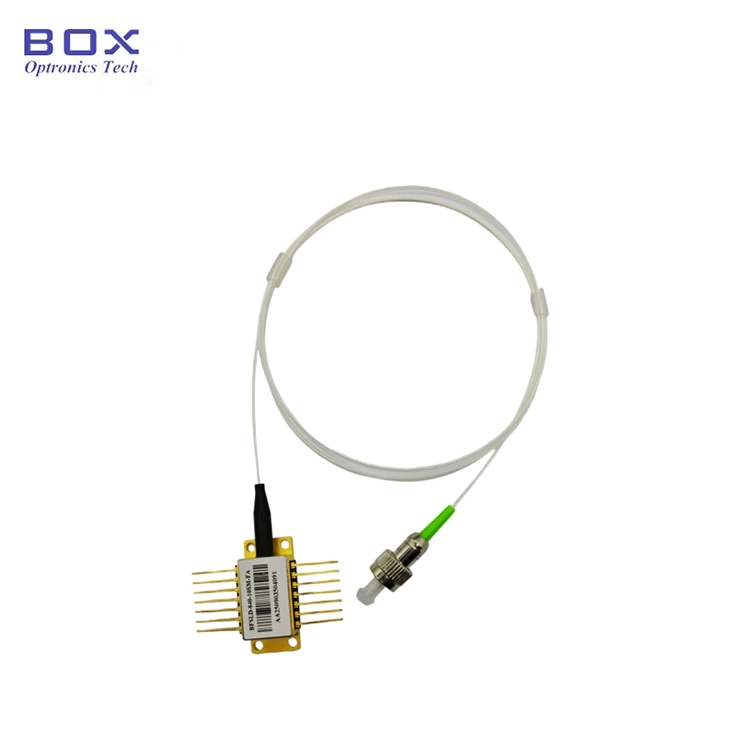

DWDM 14PIN Butterfly Analog Laser for CATV tervezték fejlett analóg chippel, optikai leválasztóval és 10 mW kimeneti teljesítménnyel. Csomagolt beépített termoelektromos hűtővel (TEC) és monitor fotodiódával szállítja kiváló linearitás, alacsony torzítás és kiváló hullámhossz-stabilitás a DWDM rács. Ha a csapok forrasztást igényelnek, akkor a forrasztási hőmérsékletnek kötelező nem haladhatja meg a 260°C-ot, és a forrasztási idő nem haladhatja meg a 10 másodpercet.

Termék Műszaki adatok

Termékjellemzők

● A szál típusa lehet SMF-28e vagy PMF-1550;

● Kimeneti teljesítmény 10mW vagy testreszabott;

● 14 tűs BTF csomag TEC-vel és Monitor PD-vel.

Termék alkalmazások

● Száloptikai kommunikáció;

● DWDM rendszerek;

● CATV adás;

● Laboratóriumi vizsgálati berendezések.

Termék részletek

● ITU Grid Channel Numbering

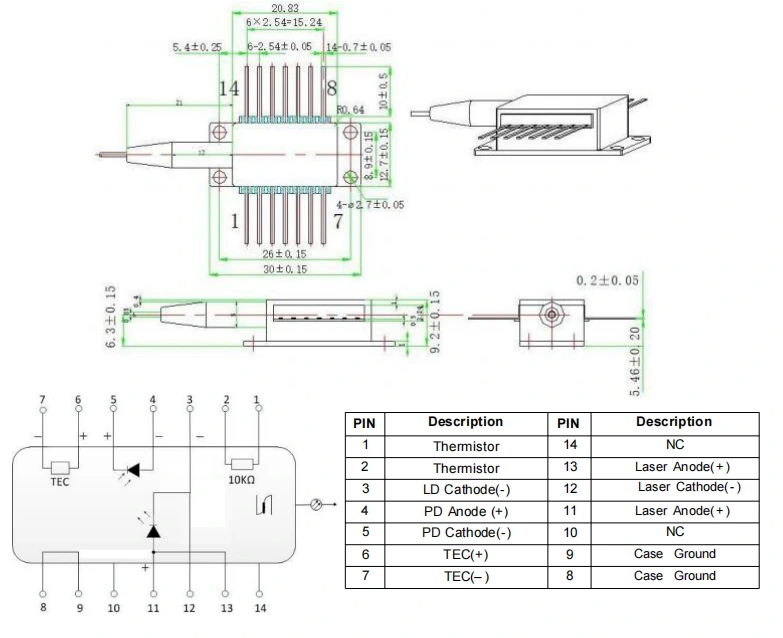

● 1. típusú csomagrajz és PIN-kimenet meghatározása (mértékegység: mm): DWDM 14 PIN Butterfly analóg lézer CATV-hez

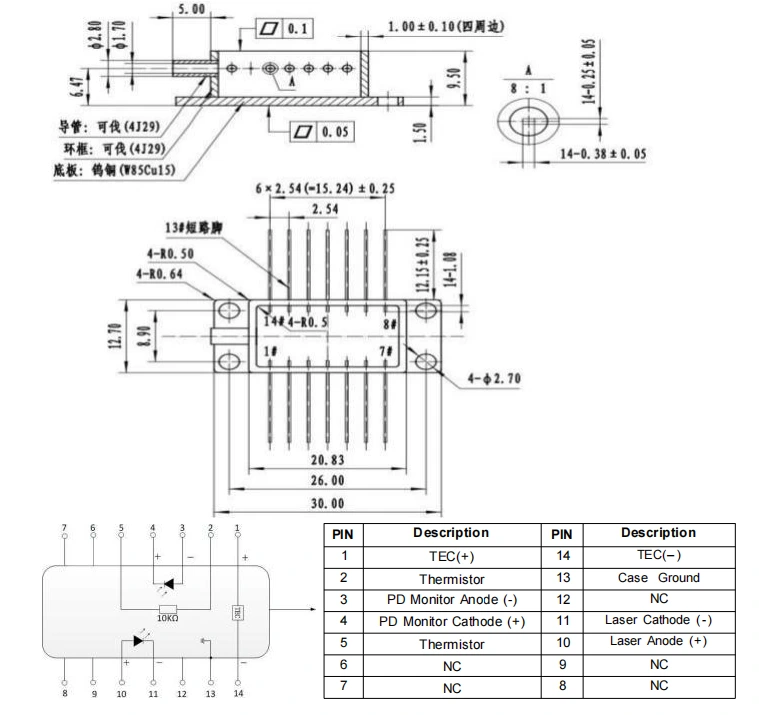

● 2. típusú csomagrajz és PIN-kimenet meghatározása (mértékegység: mm) - DWDM 14 PIN Butterfly analóg lézer CATV-hez

Rendelés információkat

pl.: BFLD-CH56-10SM-FA

(Rendelési információ: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68 nm, 10 mW kimeneti teljesítmény, SM szál, FC/APC csatlakozó, 1. típusú kivezetés).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Műveleti megjegyzések

● ESD védelem: Ez az eszköz az elektrosztatikusan érzékeny. Ezért szigorú antisztatikus védelmi intézkedéseket kell tenni be kell tartani a csomagolás, szállítás és használat során. Ezenkívül óvintézkedéseket kell tenni a tápfeszültség túlfeszültségének megelőzése érdekében, ennek elmulasztása esetén a készülék maradandó károsodását okozhatja (pl. gondoskodjon a megfelelő felszerelésről). földelés és viseljen antisztatikus csuklópántot).

● Csapforrasztási követelmények: Ha a csapok kell forrasztani, a forrasztási hőmérséklet nem haladhatja meg a 260°C-ot, és a a forrasztási idő nem haladhatja meg a 10 másodpercet. Különös figyelmet kell fordítani a a következő: a forrasztási folyamat során a készüléknek áramtalanított állapotban kell lennie állapotba, és a forrasztópákát megfelelően földelni kell.

● Áram alkalmazása: Bekapcsolás közben folyamat során soha ne alkalmazzon közvetlenül nagy áramot, mert ez a chip károsodását okozhatja. Ehelyett kapcsolja be az eszközt a chip küszöbéhez közeli áramszinten, majd fokozatosan, kis lépésekben növelje az áramerősséget a kívánt értékig szint elérte.

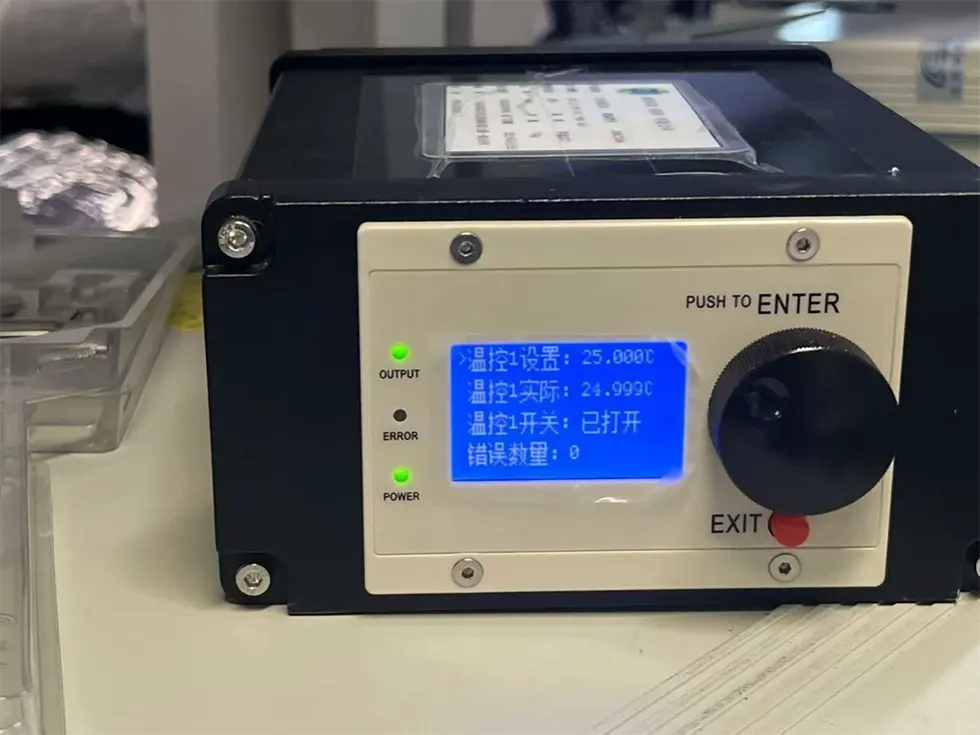

● TEC hűtő: Mielőtt minden alkatrészt bekapcsol, először aktiválja a hűtőt, majd folytassa a fokozatos bekapcsolási lépésekkel megakadályozza a forgács túlmelegedését és túlterhelését.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
