CWDM 1270-1650 nm DFB lézerforrás

Tartalomjegyzék

1. Bevezetés a CWDM 1270-1650 nm DFB lézerforrás beépített meghajtó áramkörökkel

2. Műszaki Műszaki adatok

3. Termékjellemzők

4. Tipikus alkalmazások

5. A termék részletei

6. Biztonságos kezelési útmutató

7. Rendelési információk

8. Adatlap és tesztlap

9. Ajánlattételi feltételek és fizetés

10. Átfutási idő

11. Működési megjegyzések és Karbantartás

12. Minőségbiztosítás és Értékesítés utáni szolgáltatás

Termék bemutatása

Ez egy CWDM 1270-1650 nm DFB lézerforrás Beépített meghajtó áramkörök DFB félvezető lézerchippel, kimenettel 10 mW feletti teljesítmény, SM/PM szál, valamint kiváló teljesítmény és spektrális stabilitás. Ez támogatja az asztali és moduláris konfigurációkat kommunikációs interfésszel ill felügyeleti szoftver rendszerintegrációhoz. Alkalmas nemlineáris optikához kutatás, szálas lézeres szivattyúzás és optikai tesztelési rendszerek. Kerülje a gyakori bedugást/ a szálas csatlakozók kihúzása a por felhalmozódásának és a végfelületnek a megelőzése érdekében kárt.

Termék Műszaki adatok

Termékjellemzők

● Erő és spektrális stabilitás;

● Kimeneti teljesítmény állítható 10~100%;

● Modul/asztallap opcionális, kommunikáció figyeléssel az egyszerűség érdekében integráció;

● Támogatja SM/PM szálak testreszabása különféle optikai rendszerekhez.

Termék alkalmazások

● Optikai átviteli rendszerek;

● Szállézeres szivattyúzás;

● Nemlineáris optika kutatás.

Termék részletek

● CWDM hullámhossz 1270 ~ 1650 nm, WL tolerancia +/-3 nm.

(20 nm-enként egy hullámhossz áll rendelkezésre.)

1270 nm 1290 nm 1310 nm 1330 nm 1350 nm 1370 nm 1390 nm 1410 nm 1430 nm 1450 nm 1470 nm 1490 nm 1510 nm 1530 nm 1550 nm 1570 nm 1590 nm 1610 nm 1630 nm 1650 nm

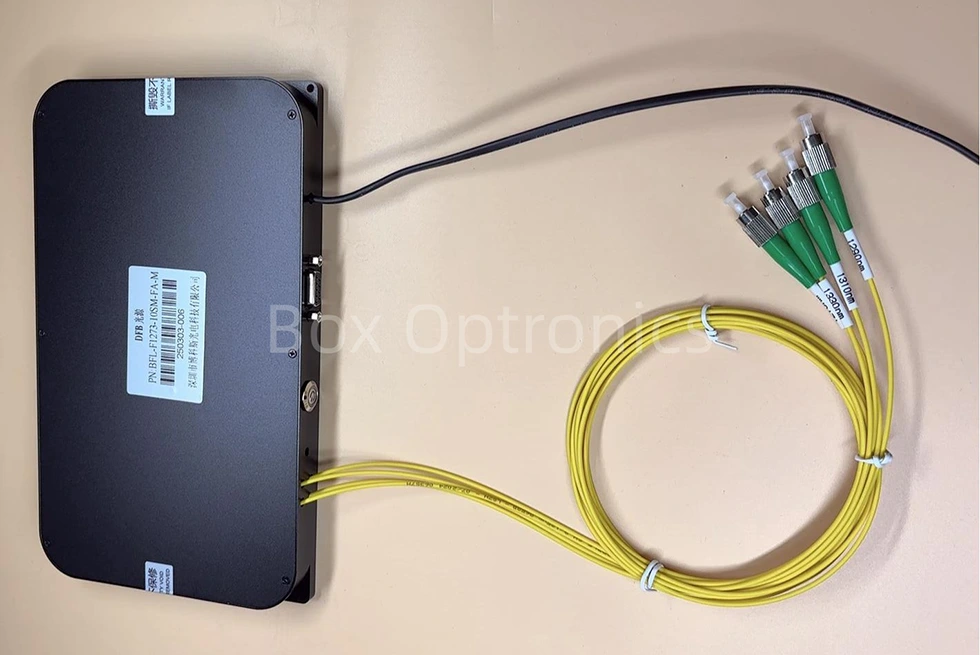

*Támogatja a testreszabott többcsatornás DFB lézerforrást

● Standard tartozékok

Működési lépések

1. lépés Kicsomagolás: Összeszerelés előtt ellenőrizze hogy minden tartozék komplett-e, beleértve a lézerforrás modult, az USB adatokat kábel, hálózati adapter, tesztjelentés stb.

2. lépés Tápegység: DC-hez csatlakoztatva kapcsolóüzemű tápegység vagy a teljesítményüknek megfelelő szabályozott tápegység ellátási követelmények. Csak az eredeti, megfelelő hálózati adaptert használja (DC5V vagy DC12V). A nem megfelelő hálózati adapterek károsíthatják a fényforrást. (Tápegység a helyi feszültség szabványoknak megfelelően szállítjuk.)

3. lépés Kimeneti szál csatlakoztatása: Nyissa ki a porvédő sapkát a szálcsatlakozónál vagy a karimánál, ellenőrizze a szál végfelületét, és csatlakoztassa a szálat vagy toldja meg a szálat a vizsgálandó készülékhez vagy teljesítménymérőhöz miután megerősítette, hogy nincs szennyezés és kár.

Setp4.Csatlakozás a gazdagéphez: Használja az USB-RS485 DB9 adatkábel a DFB lézerforrás és a számítógép csatlakoztatásához; a számítógépnek először telepítenie kell egy dedikált soros port illesztőprogramot, hogy azonosítsa a USB-RS485 soros port adatkábel, egyébként a gazdaszámítógép szoftvere és a a fényforrás modult nem lehet megfelelően csatlakoztatni és kommunikálni. Kérlek kérdezz Dobozoptronika a vezető számára.

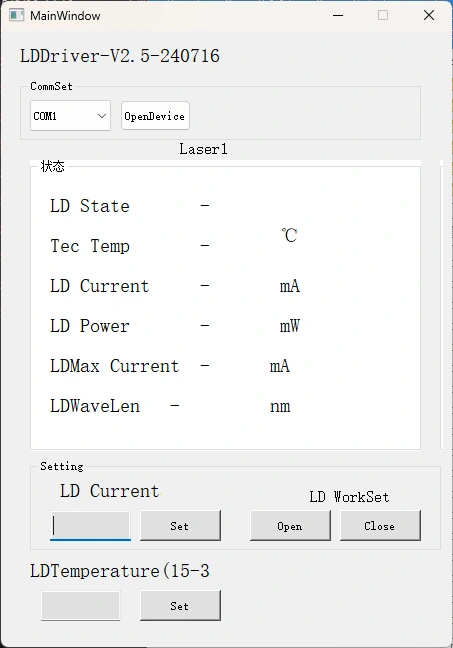

5. lépés: Vezérlőszoftver: A Box Optronics biztosítja a soros parancsot vagy a PC-szoftvert szabályozza a DFB lézerforrás LD áramát és LD hőmérsékletét. Válassza ki a helyes port, állítsa be az áramerősséget és a hőmérsékletet, majd kattintson a megnyitás gombra. (Cél a sérülések elkerülése érdekében az első üzembe helyezéskor lassan emelje fel a meghajtó áramát. Nem azonnal kapcsolja be a teljes áramot.)

6. lépés: Használat után kattintson a Bezárás gombra, kapcsolja ki a tápegységet, és húzza ki a szálas csatlakozást.

Rendelés információkat

pl.: BLD-1550-1HSM-FA-M

(Rendelési információ: CWDM 1550nm DFB lézerforrás beépített meghajtóval Áramkörök, 100mW kimeneti teljesítmény, SMF-28e szállal, FC/APC csatlakozóval, modullal csomag).

Egyéb személyre szabott igényekért forduljon: sales06@boxoptronics.com

Adatlap és Tesztlap

Adatlap

Tesztlap

Árajánlat feltételei és fizetés

● Ajánlattételi feltételek

(1) EXW:

Ha rendelkezik DHL-/UPS-/FedEx-fiókkal, a Box Optronics ezt javasolja az EXW. Az Ön számláján keresztül szállítunk; szállítási költséget nem számolunk fel.

(2) DAP:

Ha nem rendelkezik fiókkal, kérjük, fizesse előre a szállítási költséget a termékeket.

(3)Egyéb

● Fizetési feltételek

PayPal és T/T elérhető.

Átfutási idő

A gyártás körülbelül 10 munkanapot vesz igénybe. (Ha vannak ilyenek készleten van, gyorsabban szállítják.)

A nemzetközi logisztika 3-5 munkanapot vehet igénybe.

Működési megjegyzések és Karbantartás

● Kerülje a szálas csatlakozók gyakori bedugását/kihúzását, hogy megelőzze por felhalmozódása és a végfelület károsodása.

● Tisztítsa meg a szálcsatlakozókat szöszmentes törlőkendővel, és ellenőrizze a szálvég-arc detektor csatlakoztatás előtt. Mindig csatlakoztassa/bontsa le a szálakat áram nélkül, hogy elkerülje a végfelület égését. A nem használt csatlakozókat porvédő sapkával fedje le.

● A berendezést száraz, nedvességtől mentes környezetben tárolja.

● Ha hosszú ideig használja a lézerforrás modult, ne feledje vegye figyelembe a modul hőelvezetését és szellőzését, és helyezze el a modul a hűtőbordán.

Minőségbiztosítás és Értékesítés utáni szolgáltatás

● Jótállási időszak:

Ingyenes javítás vagy csere nem ember által okozott hibák esetén 1-en belül év a vásárlástól. Fizetett karbantartási szolgáltatás 1 év után elérhető.

● Kivételek az ingyenes garancia alól:

Az ingyenes jótállási időszak alatt ingyenes javítási vagy csereszolgáltatások termékminőségi problémákból eredő hibák esetén biztosítjuk. Azonban Box Az Optronics fenntartja a jogot az ingyenes javítási szolgáltatások megtagadására a következőkben garanciális időszakon belüli esetek:

(1) Természeti tényezők (pl. villámcsapás, por) okozta károk, ill környezeti hatások.

(2) Meghibásodások a felhasználó nem megfelelő működése miatt.

(3) Emberi hiba által okozott nyilvánvaló fizikai sérülés.

(4) Jogosulatlan szétszerelés, módosítás vagy javítás.

(5) Megváltozott vagy hiányos garanciacímkék a házon.

(6) Szállítás közbeni sérülés vagy elvesztés.
